Формирователь импульсов трапецеидальной формы

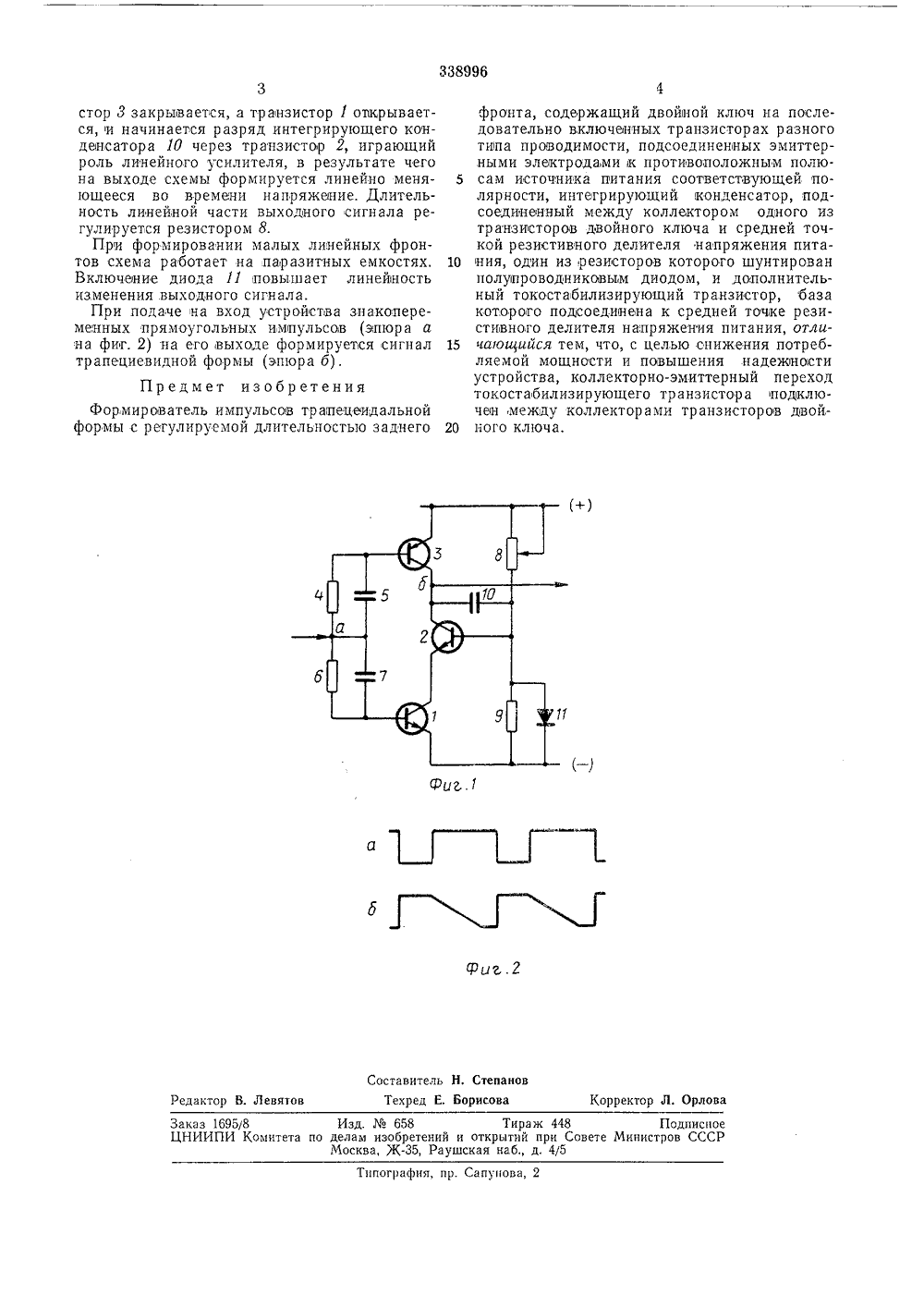

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМ. Кл. Н 031 с 5/12 Заявлено 12,1 Ч.1969 ( 1321007/26 с присоединением заявкиоритет Комитет по делам зобрвтений и открытий при Совете Иинистров СССРДК 621.373.5(088.8) Опубликовано 15,Ч,1972, Бюллетень16 Дата опубликования описания 16.Ч 1.1972 Авторы изобрет мотесов, К. А, Гасумян И, Мяснов ечае аявител ОРМИРОВАТЕЛЪ ИМПУЛЬСОВ ТРАПЕЦЕИДАЛЪНОЙ ФОРМЫ ьная схема . 2 - эпюры Изобретение относится к измерительной технике и может быть использовано для конструирования формирователей тралецеидальных импульсов с регулируемой длительностью заднего фронта.Известны формирователи импульсов трапецеидальной формы с регулируемой длительностью заднего фронта, содержащие двойной ключ на последовательно включенных транзисторах разного типа проводимости, подсоединенных эмиттерными электродами к противоположным полюсам источника питания соответствующей полярности, интегрирующий конденсатор, подсоединенный между коллектором одного из транзисторов двойного ключа и средней точкой резистивного делителя напряжения питания, один из резисторов которого шунтирован полупроводниковым диодом, и дополнительный токостабилизирующий транзистор, база которого подсоединена к средней точке упомянутого резистивного делителя напряжения питания.Эти формирователи имеют малый коэффициент использования напряжения источника питания и недостато сную надежность. С целью снижения потребляемой мощности и повышения надежности устройства коллекторноэмиттерный переход токостабилизирующего транзистора подключен между коллекторами упомянутых транзисторав двойного ключа. На фиг. 1 приведена, функционалпредложенного устройства; на фигформируемых напряжений.Устройство содержит транзистор 1 и токо стабилизирующий транзистор 2 с проводимостью и-р-и типа, транзистор 3 с проводимостью р-и-р типа, резистор 4 с конденсатором б и резистор б с конденсатором 7, которые образуют входные КС-цепочки транзисторов О 1 и 3 соответственно, резисторы 8, 9, образующие делитель напряжения, к средней точке которого подключена база токостабилизирующего транзистора 2, а также интегрирующий конденсатор 10 и диомед 11.5 При подаче на вход устройства сигнала ввиде отрицательного перепада напряжения транзистор 3 открывается, и происходит быстрый заряд интегрирующего конденсатора 10 через открытый транзистор 3 и резистор 9 О (диод 11). При открывании транзистора 3 положительное напряжение непоказанного на чертеже источника питания со скоростью, определяемой переходными процессами только в транзисторе 3, передается на выход схе мы, благодаря чему формируемый в этот момент перепад напряжения на выходе имеет малую длительность и не зависит от времени заряда интегрирующего конденсатора 10.При поступлении на вход устройства поло- О жительього перенада напряжения транзи338996 г.2 оставитель Н. СтепановТехред Е. Борисова Корректор Л. Орло Редактор В. Левято Заказ 1695/8 Изд. Юз 658 Тираж 448ЦНИИПИ Комитета по делам изобретений и открытий при СоветМосква, Ж, Раушская наб., д, 4/5 Подписное инистров СССРТипография, и р. Сапунова,стор 3 закрывается, а транзистор 1 открывается, и начинается разряд интегрирующего конденсатора 10 через транзистор 2, играющий роль линейного усилителя, в результате чего на выходе схемы формируется линейно меняющееся во времени напряжение. Длительность линейной части выходного сигнала регулируется резистором 8.При формировании малых линейных фронтов схема работает на паразитных емкостях. Включение диода 11 повышает линейность изменения выходного сигнала.При подаче на вход устройстра знакопеременных прямоугольных импульсов (эпюра а на фиг. 2) на его выходе формируется сигнал трапециевидной формы (эпюра б). Предмет изобретения Формирователь импульсов трапецеидальнойформы с регулируемой длительностью заднего фронта, содержащий двойной ключ на последовательно включенных транзисторах разного типа проводимости, подсоединенных эмиттерными электродами к противоположным полю сам источника питания соответствующей полярности, интегрирующий конденсатор, подсоединенный между коллектором одного из транзисторов двойного ключа и средней точкой резистивного делителя напряжения пита ния, один из резисторов которого шунтированполупроводниковым диодом, и ,дополнительный токостабилизирующий транзистор, база которого подсоединена к средней точечке резистивного делителя напряжения питания, отли чаюиийся тем, что, с целью снижения потребляемой мощности и повышения надежности устройства, коллекторно-эмиттерный переход токостабилизирующего транзистора подключеи между коллекторами транзисторов двой,- 20 ного ключа.
