Сепаратор

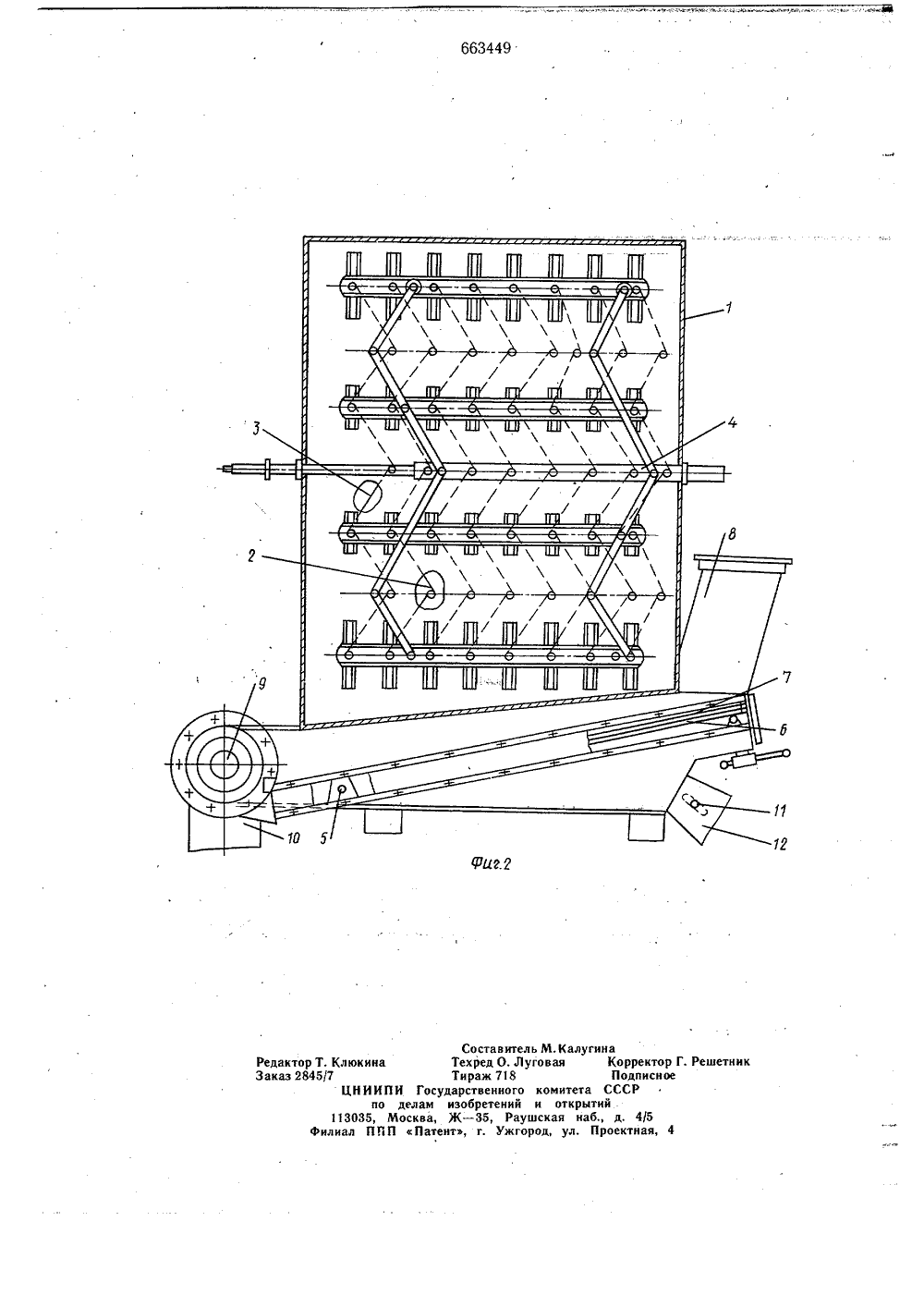

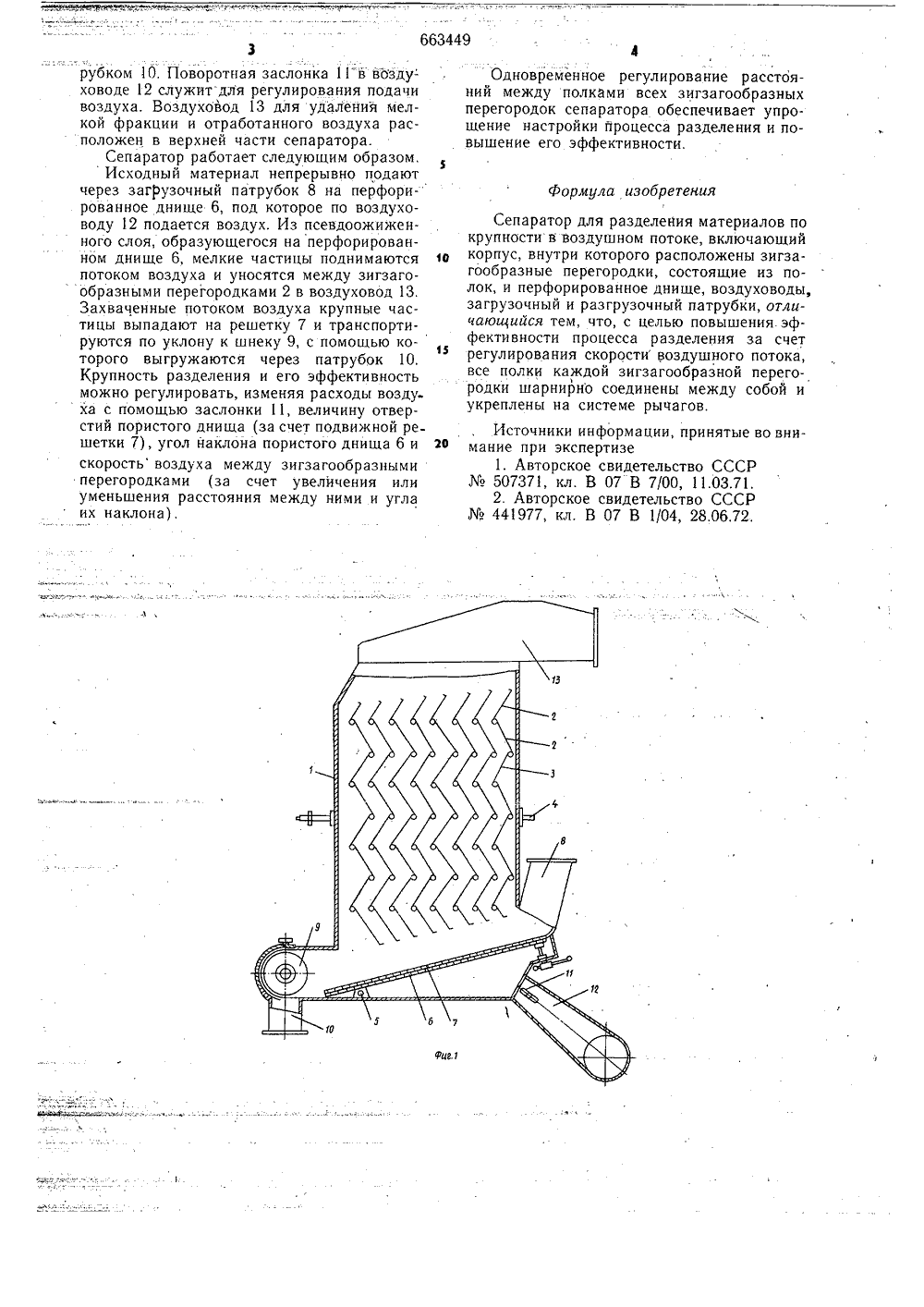

ОП ИСАНИЕИЗОБРЕТЕНИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Соввтских СоциалистицвскихРвспублик(22) Заявлено 04.12.74 (21) 2081176/29-03с присоединением заявки-Кл. 7 В 7/04 вударвтвенний кемнтет СССР е делам нзееретеннй н еткритнй) Приорите Опубликовано 25.05.79. БюллетеньДата опубликования описания 25.05.791) Заявитель 4) СЕПАРАТО се- то Изобретение относится к устройствам для разделения материалов по круцности в воздушном потоке и может быть использовано в деревообрабатывающей и других отрас- лях промышленности.Известен сепаратор, состоящий из корпу са с перфорированным днищем и перегородками, выполненными из отдельных пластин;" установленных с зазором относительно друг друга, воздухоотводов, загрузочното-и разгрузочного патрубков 1.Наличие большого количества отдельных пластин усложняет регулирование и настройку этого сепаратора и ведет к снижению эффективности процесса разделения.Наиболее близким к изобретению является сепаратор, содержащий корпус, внутри ко Б торого расположены зигзагообразные перегородки, состоящие из полок, и перфорированное днище, воздухоотводы, загрузочный и разгрузочный патрубки 2.В данном сепараторе зигзагообразные перегородки выполнены изполок, пойарно закрепленных в корпусе на шарнирах. При повороте полок в шарнире между ними образуются щелевые проходы, что снижает эффективность процесса разделения. Целью изобретения является повышение эффективности процесса разделения за счет регулирования скорости воздушного потока.Это достигается тем, что в сепараторе, включающем корпус, внутри которого расположены зигзагообразные перегородки, состоящие из полок; иперфорированное днище, возЯуховодь 1; загрузочный и разгрузочный патрубки, все полки каждой зигзагообразной перегородки шарнирно соединены между собой и укреплены на системе рычагов.Изменяя с помощью системы рычагов расстояние между полками, можно получать необходимую крупность разделения частиц.На фиг, 1 изображен предложенный паратор, продольный разрез; на фиг. 2 - же, разрез по системе рычагов.Сепаратор включает корпус 1, в котором размещены шарнирные зигзагообразные перегородки 2, состоящие из полок 3 и закрепленные в системе рычагов 4, На шарнире 5 укреплено перфорированное днище 6 с подвижной решеткой 7. Над верхним концом перфорированного днища 6 расположен загрузочный патрубок 8 исходного материала, шнек 9 расположен над разгрузочным пат663449 Формула изобретения 3рубком 10. Поворотная заслонка 11 "в возду- ховоде 12 служитдля регулирования подачи воздуха. Воздуховод 13 для удаления мелкой фракции и отработанного воздуха расположен в верхней части сепаратора.Сепаратор работает следующим образом.Исходный материал непрерывно подают через загрузочный патрубок 8 на перфори-рованное днище 6, под которое по воздуховоду 12 подается воздух. Из псевдоожиженного слоя, образующегося на перфорированном днище 6, мелкие частицы поднимаются потоком воздуха и уносятся между зигзагообразными перегородками 2 в воздуховод 13, Захваченные потоком воздуха крупные частицы выпадают на решетку 7 и транспортируются по уклону к шнеку 9, с помощью которого выгружаются через патрубок 10. Крупность разделения и его эффективность можно регулировать, изменяя расходы воздуха с помощью заслонки 11, величину отверстий пористого днища (за счет подвижной ре щетки 7), угол наклона пористого днища 6 и скорость воздуха между зигзагообразными перегородками (за счет увеличения илн уменьшения расстояния между ними и угла их наклона),Одновременное регулирование расстояний между полками всех зигзагообразных перегородок сепаратора обеспечивает упрощение настройки йроцесса разделения и повышение его эффективности.5 Сепаратор для разделения материалов покрупности в воздушном потоке, включающий корпус, внутри которого расположены зигзагообразные перегородки, состоящие из полок, и перфорированное днище, воздуховоды, загрузочный и разгрузочный патрубки, отличающийся тем, что, с целью повышения эффективности процесса разделения за счет регулирования скорости воздушного потока, все полки каждой зигзагообразной перегородки шарнирно соединены между собой и укреплены на системе рычагов.Источники информации, принятые во винв мание при экспертизе1. Авторское свидетельство СССР507371, кл, В 07 В 7/00, 1 1.03.71.2, Авторское свидетельство СССР441977, кл. В 07 В 1/04, 28.06.72.Составитель М. КалТехред О. ЛуговаяТираж 718дарственного комитетизобретений и открЖ - 35, Раушская ннт, г. Ужгород, ул. Редактор Т, КлюкинаЗаказ 2845/7ЦИНИПИ Госупо делам113035, Москва,филиал ППП Пате угинаКорректор Г. РешетнПодписноеа СССРытийаб., д, 4/5Проектная 4
