Коллектор микрофракций

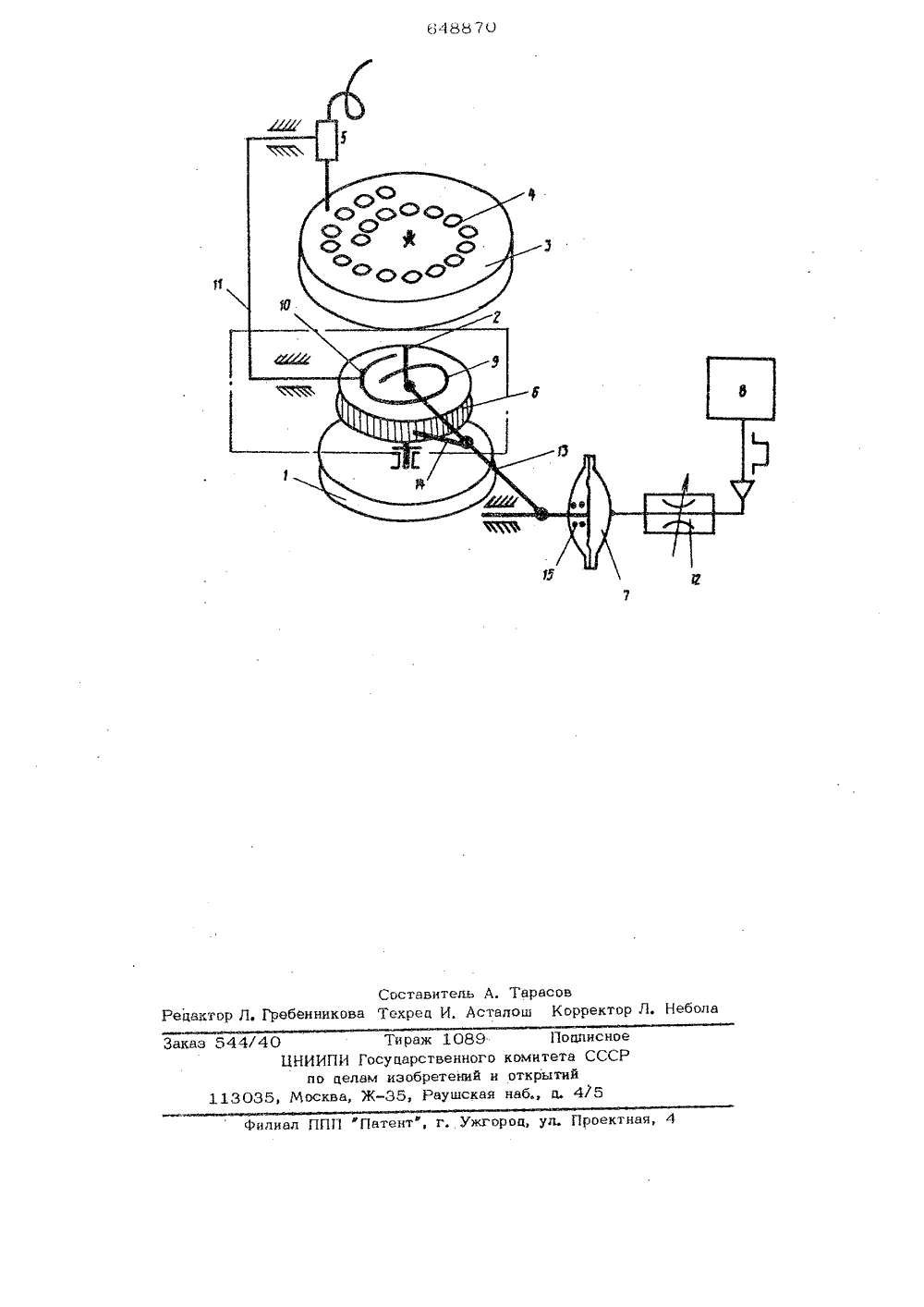

.05.761,2 ая рстйенный номнтнтСССРлом нзобрвтенн открытий публиковано 25,02,79,Бюллетень %Дата опубликования описания;) 8,02,(72) Авторы изобретения Макаров, А. И, Макаров и .В иальное конструкторское бюро биологическо приборостроения АН СССР) КОЛЛЕКТОР МИКРОфРАКЦИЙ бретен мех полнено храповь при число зубьевна одном а к но чис оом явля тик ра да пр тносится к конструкциям ий и может быть исполь икрофракций в жидкостлекторов фракцано для сбора мхроматографии.Известен коллектор микрофракций, ючающий основание, вал, закрепленный ентре основания, диск с гнездами для бирок установленный на валу, ацаптер, анизм синхронизации перемещения диси адаптера, приводное зубчатое коле- привод, соединенный с зубчатым коле , и источник управляющих импульсов 11 Нецостатками известного коллектора ются плохие динамические характериси, сложность конструкции, наличие сложи и ненужных дополнительных приспособний и отсутствие плавности хода: С целью улучшения динамических хатеристик, упрощения конструкции, гнеэна диске расположены по спирали, а водное зубчатое колесо выполнено со ральной канавкой, шаг которой равен агу спирали на диске, причем механизм нхроиизации выполнен в вице ползуна,размещенного в спиральной канавке приводного зубчатого колеса, и тяги, соединяющей ползун с ацаптером, С целью обе печения плавности хода привод и источни управляющих импульсов выполнены пневматическими и снабжены регулирующим дросселем, размещенным между ними, Приводное зубчатое колесо может быть витке спирали циска,На чертеже дана кинематическая схема предлагаемого коллектора,Коллектор мнкрофракций включает основание 1, вал 2 закрепленный в центре основания, диск 3 с гнездами 4 цля пробирок (на чертеже не показаны), установленный на валу, адаптер 5, механизм синхронизации перемещения диска и адаптера, приводное зубчатое колесо 6, привод 7 и источник 8 управляющих импульсов.Гнезда 4 на диске 3 расположены по спирали. Г 1 ривоцное зубчатое колесо 6 выполнено со спиральной канавкой 9,шаг которой равен шагу спирали на диске3, Яеханиэм синхронизации выполнен ввиде подзунв 10, размещенного в спиральной канавке 9 приводного зубчатого колеса, и тяги 11, соединяющей ползун 10с адаптером 5.Привод и источник управляющих импульсов выполнены пневматическими и снабжены регулирующим ароеселем 12, размещенным между ними. 3 ОПриводное зубчатое колесо выйолненохраповым, а число зубьев на нем равночислу гнезд на одном витке спирали диска.Коллектор микрофракций работает слеаующим образом,Пневмоимпульс от источника 8 управляющих импульсов медленно поступает намембранный привод 7 через аросседь 12.Привод 7 при помощи тяги 13 передаетдвижение собачке" 14, которая поворачивает колесо 6 на один зуб (один шаги вместе с ним поворачивается на одиншаг, сидящий на одном общем валу, диск3. При этом спиральная канавка 9 передает движение ползуну 10, который имеет возможность перемещаться тодько врадиальном направлении. Ползун 10 посредством, тяги 11 перемещает адаптер 5.Так как спирадьная канавка и спираль,по которой расположены гнезда 4, выподиены с одним шагом, адаптер устанавливается точно наа гнездом 4. Оба движения - круговое угловое) перемещение(3диска 3 и радиальное (линейное) перемещение адаптера 5-происходят одновременно поа действием одного привода.После снятия пневмоимпульса приводи вместе с ним тяга 13 с "собачкой 14поа .действием пружины 15 возвращают"46ся в исходное положение При этомвоздух из привода 7 медленно стравлцвается ватмосферу через ароссель 12 и источник:При подаче следующего импульсе ццклповторяется. Формула изобретения1, Коллектор микрофракций, включающий основание вал, закрепленный в центре основания, циск с гнездами адя пробирок установленный на валу, адаптор,механизм синхронизации перемещениядиска и адаптера, приводное зубчатое колесо, привод, соединенный с зубчатымколесом, иисточник управляющих импульсов, о т л и ч а ю щ и й с я тем, что,с целью улучшения динамических характеристик и упрощения конструкции, гнездана диске расположены по спирали, а приводное зубчатое колесо выполнено соспиральной канавкой, швг которой равеншагу спирали на диске причем механизмсинхронизации выполнен в виде подэунв,размещенного в спиральной канавке приводного зубчатого колеса, и тяги со-аи няющей подзун с адаптером.2, Коллектор по и. 1, о т д и ч а ющ и й с я тем, что, с целью обеспечения плавности, хода, привод и источникуправляющих импульсов выполнены пневматическими и снабжены регулирующимаросседем, размещенным между ними.3, Коллектор поп, 1, отди ч.ающ,и й с я тем, что приводное зубчатоеколесо выполнено храповым, а число зубьев на колесо равно чисду гнезд на одном витке спирали диска,Источники информации, принятые вовнимание при экспертизе1. Патент ФРГ1488735кд. 42 г 3/03, 01.10,70.,648870 Составитель А. Тарасовецактор Л. 1 ебенникова Техрец И, Асталош Корректо бола Заказ 544/ илиал ППП Патент, гУжгороц, ул. Проектная 40 Тираж 1089 ЦНИИПИ Госуцарственног по целам изобретений 5, Москва, Ж, Раушска
