Машина для обрывания плодов, листьев или хвои с веток кустов, деревьев и т. п.

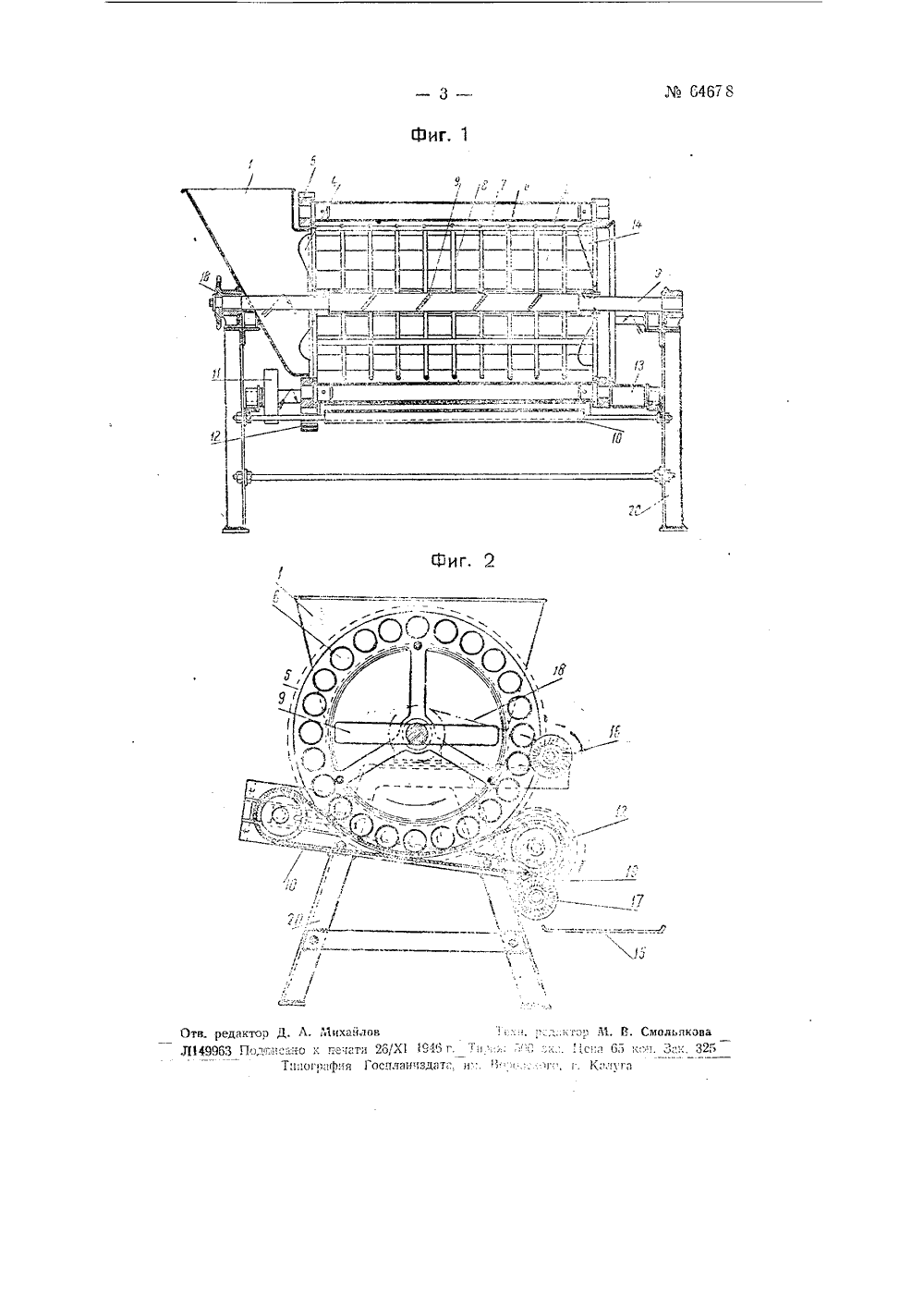

, у:сср У у -фФъ (б 4678 1.ЧА ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Здрвгистрировдно в Боро изобретении Госи,.дни С.С, Рдтеченский для обрывания плодов, листьев или хвои с вет кус 1 ов, деревьев и т. и,аявлено 15 октября 1942 год Оп у бликовав Наркомпищепрм за М 3671 (31827530 апреля 1945 года Изобретение относится к машинам для обрывания плодов, листьев или хвои с веток кустов, деревьев и т. п. с применением в качестве обрывающего рабочего органа валков, расположенных с некоторым промежутком между ними.ли чительной особенностью предлагаемой машичы является то, что оси валков расположены по образующим цилиндра, составляя таким образом полый барабан, и валки, будучи свободно насажены на своих осях, получаот принудительное вращение от воздеиствия, например, бесконечной ленты, расположенной под барабаном.На чертеже показано примерное оформление машины для обрывания хвои с вегок, причем на фи:.1 дан продольн й раз, ез, а на фиг, 2 - г оперечный разрез машиныУсгройство и работа машины заключается в следующем,Ветки хвойных деревьев непре. рывно подаются в неподвижную загрузочную воронку 1, откуд 1 под действием собственного веса скатываются к передней стенке валкового барабана 2, закрепленного на валу 3 и приводимого во вращательное движение цилиндрической шестерней 5. Передняя стенка барабана имеет отверстия, достаточные для свооодного про. хождения через них хвойных веток. К спицам передней стенки укрепляются винтовой формы захваты 4, перебрасываюшие хвойные ветки из загрузочной воронки внутрь валкового барабана.Цилиндр барабана состоит из ряда валков 6, расположенных друг от друга на расстоянии в преле. лах 2 - 3 мм, Валки обеспечивают свободное прохождение между ними игл хвои и не позволяют проходить черенкам вето с Концы валков свободно опираются на подшипники в концевых дисках барабана и могут свободно в них вращаться. Ко.цевые диски барабана скрепляются между собой сгяжными болтами 7, проходяшими внутри барабана. На зги стяжные болты надеты проволочные кольца 8 на расстоянии 20 - 30 мм друг от друга, образуюшие внутри барабана сетку, на которую попадаются загружаемые в барабан вегки.Кроме того внутри барабана имеются винтовые лопасти 9, укрепленные на валу барабана.Под валковым барабаном перпендикулярно к нему расположена бесконечная лента 10, верхняя ведущая ветвь которой охватывает нижние валки барабана по всеи их длине и с силой прижимается к ним благодаря наличию натяжного приспособления на ведомом валу ленты, На поиводном валу бесконечной ленты укрепляется приводной шкив 11, получающий вращательн, е движение от того или другого источника энергии, и цилиндрическая шестерня П, сцепляющаяся с шестерней 5 валкового барабана и сообщающая ему вращательное движение.Скорости д ижения валкового бар.бана и ленты 10 подбираются с таким ра четам, чтобы окружная скорость ленты была значительно (в 2 - 4 раза) больше окружной скорости валков вокруг вала барабана. Благодаря этой разнице скоростей, а также благодаря сильному прижатию ленты к валкам, последние получают дополнительное вращательное движение вокруг своих осей.При таком устройстве, расположении и движении валкового барабана, валков и ленты, веточки, покрытые хвойными иглами, попадая внутрь барабана, будут естественно опираться своими иглами на нижние валки, Вследствие того, что валки вращаются, иглы неизбежно соскальзывают с их поверхностей, проваливаются в зазоры между валка и и попадают на движущую. ся ленту 10. Движущаяся лента увлекает с собой иглы, зажимает и затягивает их под вращающиеся валки, в результате чего иглы отрываются от хвойных веток, остающихся внутри барабана. Оторванные иглы хвои той же лентой передаются в подставляемую тару 15 для передачи на следующую операцию,Остающиеся в бараоане ветки с частично неогорванными иглами вследствие вращения барабана и винтовых лопастей продвигаются вдоль барабана, перевсртываются и подсавляют под отрывающие устройства все новые и новые порции игл, которые последовательно отрываются от веток до полного их оголения.Оголенные черенки веток при подходе к заднему диску барабана подхватываются винтовыми захватами 14, укрепленными к спицам заднего диска, и выбрасываются ими из барабана через разгрузочные отверстия на транспортер Л или в подставляемую тару.Для очистки валков барабана и бесконечной ленты от случайно приставших к ним игл хвои или сора в машине предусматриваются к, углые вращающиеся щетки 1 б и и 17, приводимые во вращательное движение цепными передачагли 18 и 19.Все описанные части и механиз. мы машины монтируются на общей станине 20.Предмет из об ретения 1, Машина для обрывания плодов, листьев или хвои с веток кустов, деревьев и т. п, с применением оорывающих валков, установленных друг около друга с некоторым зазором, отли ча юша вся тем, что оси валков ра.положены по образующей цилиндра, с целью ооразования рабочей поверхности в виде принудительно вращаемого полого барабана.2. Форь а выполнения машины по п. 1, отли чающаяся тем, что обрывающие валки монгированы в торцевых стенках барабана с возможностью вращения вокруг собственных осей.3. Форма выполнения машины по и. п. 1, 2 о т л и ч а ю ш а я с я тем, что для принудительного вращения валков, расположенных по нижней части образ юшей ба),абана, применена перемещаемая от привода бесконечная лента, установленная под барабаном и взаимодействующая с поверхностью вал. ков своей верхней ветвью.
