Устройство для вычисления площадей выбросов случайных процессов

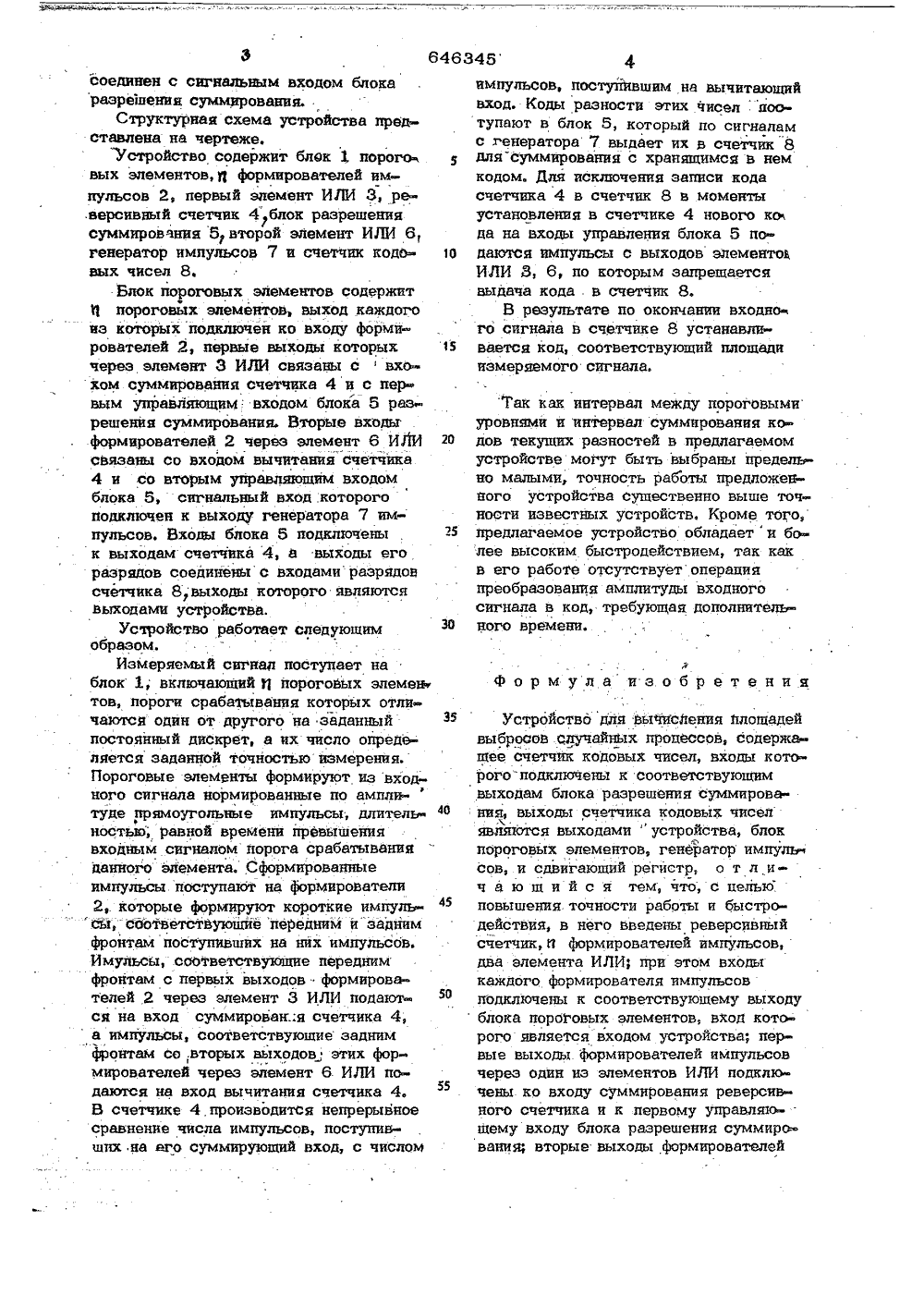

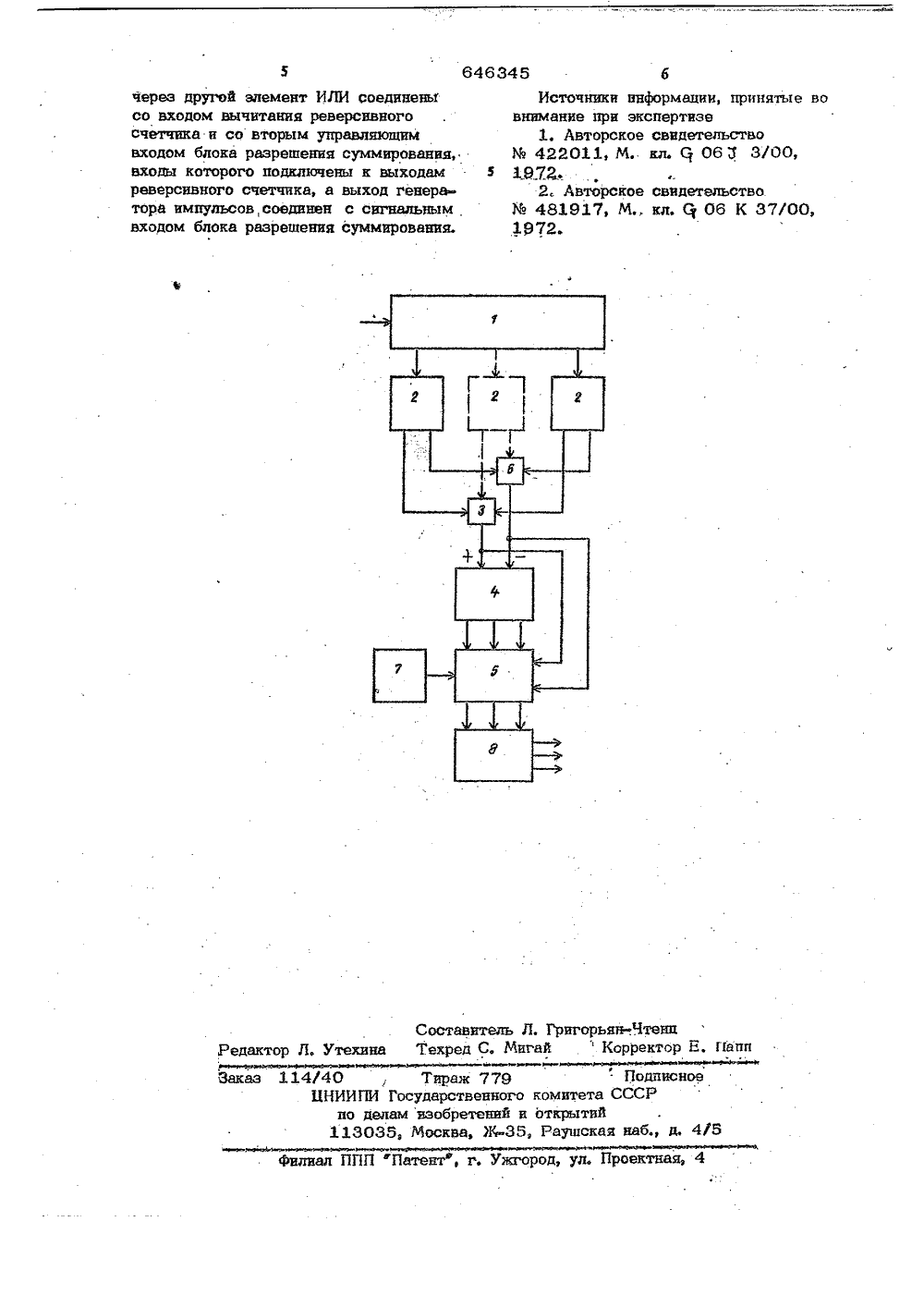

646345 Союз Соеетоов Социалметнчесаа Республик(61) Дополнительное к авт, саид.ву 9.77 (21) 2519149/18-24 (51) явле ием заявкис присо 1 аоударетаеннвй немет СССР ао делам изооретеннй и открытий) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ ПЛОШАЙ ВЫБРОСОВ СЛУЧАЙНЫХ ПРОЦЕССОВ етовсч о(23) ПриоритетОпубликовано 05.02 Дата опубликовани 1Изобретение относится к областивычислительной техники и может бытьиспользовано в информационно-измерительной аппаратуре; в частности, вустройствах для статического анализаслучайных процессов,- Известен статический анализатор,содержащий аналого-цифровой преобразователь (АБП), пороговый блок, блокивходной информации и формированияопорных напряжений, сумматор, схемуИ, схему задержки, счетчик, дешифратор,логииеокий блок и региотратор 11.Наиболее близким по техйическойсущности к изобретению являетсяустройство для вычисления плошадейвыбросов случайных процессов, содержащее счетчик кодовых чисел, входыкоторого подключены к соответствующим выходам блока разрешения суммиро-.вания, выходы счетчика кодовых чиселявляются выходами устройства, блокпороговых элементов, генератор импульсов, сдвигающий регистр, АБП и диффеи.ренпиальный усилитель Я. Недостатками таких,"устройств являются низкая точность работы и быстроействие,Белью изобретения является повыш ние точности работы и быстродействия.С этой целью в предложенное устро ство введены реверсивнйй счетчик, 11 формирователей импульсов и два элем та ИЛИ. Входы каждого формпровател импульсов подключены к соответствук- шему выходу блока пороговых элемен вход которого является входом устрой ва. Первые выходы формирователей им пульсов через один из элементов ИЛИ подключены ко входу суммирования реверсивного счетчика и к первому управляюшему входу блока разрешения сумм рования. Вторые выходы формировател через другой элемент ИЛИ соединены входом вычитания реверсивного счетчи и вторым .управляющим входом блока разрешения суммирования, входы кото го подключены к выходам реверсивног счетчика, а выход генератора импульс646345 соединен с сигнальным входом блока разрещения суммирования.Структурная схема устройства представлена на чертеже.Устройство содержит блок 1 порого у вых элементов, д формирователей импульсов 2, первый элемент ИЛИ 3, ре.версивный счетчик 4 блок разрешении суммировчния 5 второй элемент ИЛИ 6, генератор импульсов 7 и счетчик кодо вых чисел 8.Блок пороговых элементов содержитпороговйх элементов, выход каждого из которых подключен ко входу формирователей 2, первые выходы которых 15 через элемент 3 ИЛИ связаны свхьхом суммирования счетчика 4 и с пер вым управляющим входом блока 5 разрешения суммирования. Вторые входьг . формирователей 2 через элемент 6 ИЛИ 20 связаны со входом вычитания счетчика 4 и со вторым управляющим входом блока 6, сигнальный вход которого подключен к выходу генератора 7 импульсов. Входы блока 5 подключены 25 к выходам счетчика 4, а выходы его разрядов соединены с входами разрядов счетчика 8,выходы которого являются выходами устройства.Устройство работает следующим образом.Измеряемый сигнал поступает на блок 1, включающий Л пороговых элемен тов, пороги срабатывания которых отличаются один от другого на заданный постоянный дискрет, а их число определяется заданной точностью измерения. Пороговые элементы формируют из входного сигнала нормированные по ампли-туде прямоугольные импульсы, дпитепь 40 постыл, равной времени превышения входным сигналом порога срабатывания данного элемента. Сформированные импульсы поступают на формирователи 2,. которые формируют короткие импупьсй, соогветствуюшие "передним и задним фронтам поступивших на них импульсов. Имуйьсы, соответствующие передним фронтам с первых выходов формирователей 2 через элемент 3 ИЛИ подаются на вход суммирован.;я счетчика 4, а импульсы, соответствующие задним фронтам со,вторых выходов этих формирователей через элемент 6 ИЛИ подаются на вход вычитания счетчика 4. В счетчике 4 производится непрерывное сравнение числа импульсов, поступивших на его суммирующий вход, с числом импульсов, постуйившим на вычитающий вход. Коды разности этих чиселпоступают в блок 5, который по сигналам с хенератора 7 выдает их в счетчик 8 для суммирования с хранящимся в нем кодом. Дпя исключения записи кода счетчика 4 в счетчик 8 в моменты установления в счетчике 4 нового ко да на входы управления блока 5 подаются импульсы с выходов элементоа ИЛИ 3, 6, по которым запрещается выдача кода . в счетчик 8.В результате по окончании входно го сигнала в счетчике 8 устанавливается код, соответствующий площади измеряемого сигнала,Так как интервал между пороговыми уровнями и интервал суммирования кодов текущих разностей в предлагаемом устройстве могут быть выбраны предельно малыми, точность работы предложенного устройства существенно выше точности известных устройств, Кроме того, предлагаемое устройство обладает и более высоким быстродействием, так как в его работе отсутствует операции преобразования амплитуды входного сигнала в код, требующая дополнительного времени. Формула из.обретения Устройство дйя:вычисления площадей выбросов случайных процессов, содержащее счетчик кодовых чисел, входы которого-подключены к соответствующим выходам блока разрешения суммирования, выходы счетчика кодовых чисел.являются выходами " устройства, блок пороговых элементов, генератор импупь сов, и сдвигающий регистр, о т п нч ающийс я тем, что, сцелью. повышения. точности работы н быстродействия, в него введены реверснвный счетчик, и формирователей импульсов, два элемента ИЛИ; при этом входы каждого формирователя импульсов подключены к соответствующему выходу блока пороговых элементов, вход которого является входом устройства; первые выходы формирователей импульсов через один из элементов ИЛИ подключены ко входу суммирования реверсивного счетчика и к первому управляю- . щему входу блока разрешения суммирования; вторые выходы формирователейчерез другой элемент ИЛИ соединенысо входом вычитании реверсивногосчетчика и со вторым управлявшимвходом блока разрешения суммировании,входы которого подклияены к выходамреверсивного счетчика, а выход генератора импульсов, соединен с сигнальнымвходом блока разрешении суммировании. 646345 Источники информации, принятые вовнимание при экспертизе1. Авторское свидетельство114/40, Тираж 779БНИИ ПИ Государственногопо делам изобретений 113035, Москва, ЖПодписноекомитета СССРи открытий5, Раушскаи наб., д, 4 ППП Патент, г. Ужгород, ул. Проектн Составитель Л. Григорьан-.Чтеннактор Л. Утехина Техред С, МигайКорректор Е. Иапп
