Функциональный аналого-цифровой преобразователь

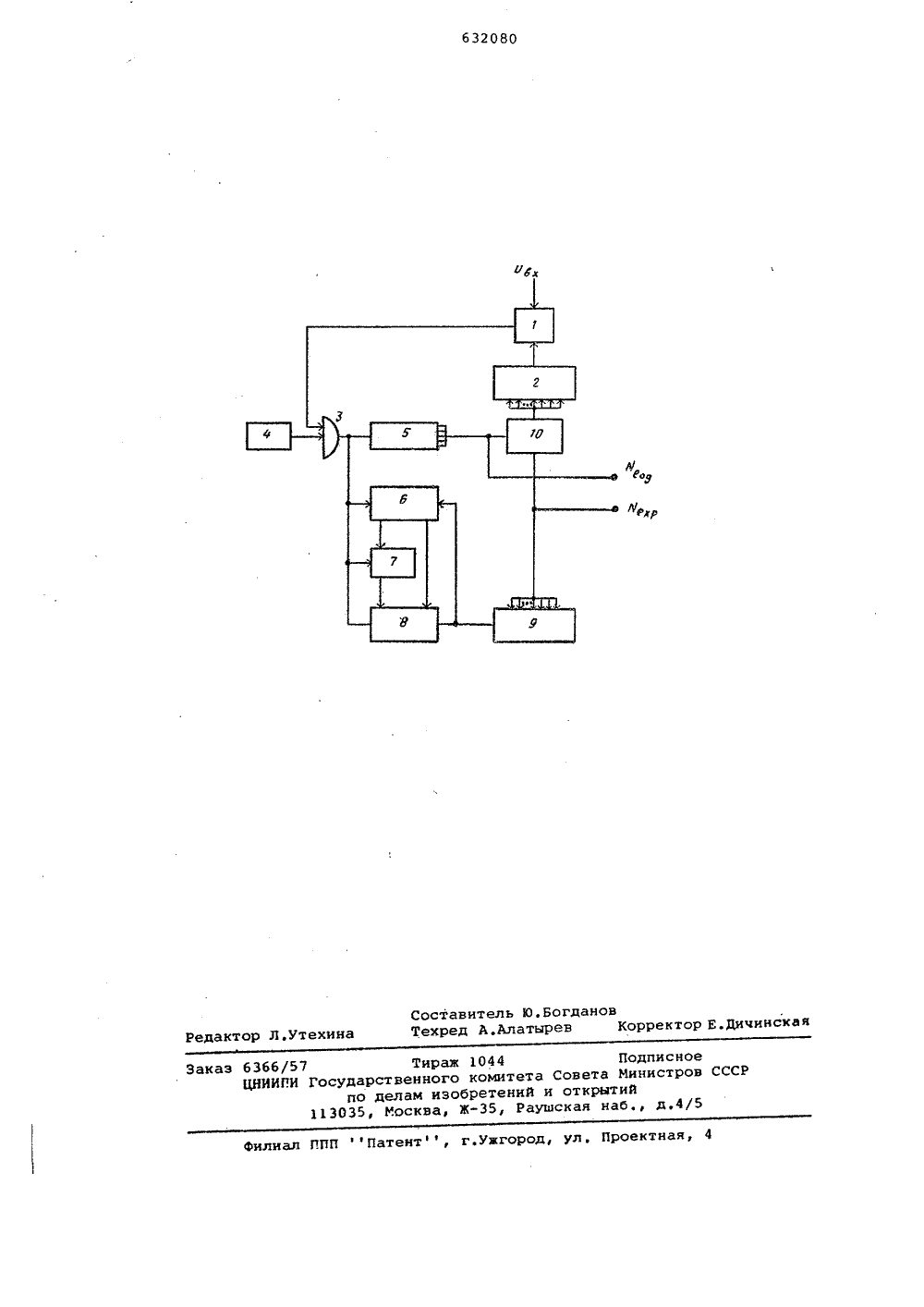

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сеюз Сееетсиих Сецнааистичесинх Респубаии(45) дата опублйковаиив описании 1 а 1178) М. Кл. Н 03 К 13/17 1номнтетов СССРретенийий Госуаарственны Совета Миннст до аслам нвоби откры 53) УЛК б 81.32,В.Хованская об етений 73) ель 54 ) ФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРОВОЙПРЕОБРАЗОВАТЕЛЬ 2входы которых соединены с выходомлогического элемента И, сумматорнаполнитель и переключатель кодов.Первый выход регистра промежуточныхзначений непосредственно, а второйчерез регистр сдвига подключены квыходам сумматора приращений, выходкоторого соединен со вторым входомрегистра промежуточных значений ивходом сумматора-накопителя. Вход переключателя кодов соединен с выхо" дом счетчика импульсов, а первый и второй выходы подключены соответст" венно к входам преобразователя коднапряжение и сумматора-накопителя,На чертеже Изображена структурная электрическая схема устройства.Функциональный аналого-циФровой преобразователь содержит сравнивающее устройство 1,на один вход которого подается входное напряжение бв, а другой вход соединен с линейным преобразователем код-напряжение 2, выход сравнивающего устройства 1 свя" эан с одним из входов логического элемента И 3, другой вход которого подсоединен к генератору импульсов 4, а выход - к счетчику импульсов 5, регистру б, регистру сдвига 7 и .сумматору приращений 8. Один вход)5 сшире- уст 25 тем,Изобретение относится к области вычислительной и измерительной техники, в частности к функциональным преобразователям напряжение-код,Известны функциональные аналого цифровые преобразователи, содержащие нелинейный преобразователь код-напря" жение, включенный в обратную связь устройства )1 . Точность преобразования этих устройств недостаточно вы- Ю сока.Известен также аналого-цифровой преобразователь, содержащий преобразователь код-напряжение, вход которого соединен со входом сравнивающего устройства, логический элемент И, через который генератор импульсов и сравнивающее устройство подключены к счетчику импульсов 21 .Однако такой преобразователь не И реализует логариФмической зависимости между входом и выходом.Целью изобретения является ра ние Функциональных возможностей ройства.Поставленная цель достигается что в предложенный преобразователь дополнительно введен регистр промежуточных значений, регистр сдвига и сумматор приращений, управляющие уф 11,у= / ФВ к632080регистра 6 соединен с сумматором 8 непосредственно, а другой - череэ регистр, сдвига 7. Выход сумматора 8 связан с входом регистра 6 и сумматором"накопителем 9. Вход преобразователя код"напряжение 2 соединен через переключатель кодов 10 с выходом сумматора-накопителя 9 или счетчика 5.Входное напряжение подается на сРавнивающее устройство 1. В начале преобразования после прихода сигнала фзапуск все регистры, сумматоры и 10 счетчики сбрасываются в исходное положение, логический элемент И 3 открыт, и счетчик 5 начинает подсчитывать число импульсов, приходящих от генератора 4. .15Работа устройства осуществляется за несколько шагов уравновешивания входного напряжения компенсирующим напряжением с выхода преобразователя код-напряжение 2 синхронно с тактовы- Э 3 ми импульсами, поступающими с элемен" та И 3.В режиме логарифмирования нреобра" эователь код-напряжение 2 соединен через переключатель кодов 10 с выхо" дом сумматора-накопителя 9, Код суммы текущих значений поступает на вход преобразователя код-напряжение 2, вырабатывающий компенсирующее напряжение, пропорциональное этой сумме, которое сравнивается с входным напряжением.В зависимости от результата сравнения сравнивающее устройство 1 вырабатывает сигнал, позволяющий или запрещающий проход следующего импульса 35 от генератора 4 через элемент И 3 в счетчик 5 и на управление сдвигом и суммирование в регистрах 6, 7 и сумматоре 8 на следующем шаге итерационного процесса. 40По завершении итерационного процес-, са на выходе устройства формируется код й, являющийся чилоым эквивалентом логарифма входной величины Ов, 45В режиме экспоненЦиального преоб-, разования преобразователь код-напряжение 2 соединен через переключатель кодов 10 с выходом счетчика 5 и на каждом шаге уравновешивания производится та же последовательность операций, что и в режиме логарифмирования. При этом входное напряжение сравнивается с компенсирующим напряжением, пропорциональным коду, записанному в счетчике 5, а выходной код Йехр вырабатывается в сумматоре-накопителе 9.Формула изобретенияФуйкциональный аналого-цифровойпреобразователь, содержащий преобразователь код-напряжение, выход которого соединен со входом сравнивающего устройства, логический элемент И,через который генератор импульсови сравнивающее устройство подключенык счетчику импульсов, о т л и ч а ющ и й с я тем, что, с целью расширения функциональных возможностей устройства,в него дополнительно введенырегист промежуточных значений,регистр сдвига, сумматор приращений,управляющие входы которых соединеныс выходом логического элемента И;при этом первый выход регистра промежуточных значений непосредственно, авторой через регистр сдвига подключефны к входам сумматора приращений,выход которого соединен со вторым входом регистра промежуточных значенийи входом дополнительно введенногосумматора-накопителя, а также пере"ключатель кодов, вход которого соединен с выходом счетчика импульсов, апервый и второй выходы подключенысоотзетственно к входам преобразователя код-напряжение и сумматора-накопителя.Источники информации, принятыево внимание при экспертизе:1. Патент США Р 3646548,кл. 340-347, 210372,2. Гитис Э.И. Преобразователиинформации для электронных цифровыхвычислительных устройств. И., Энергия 1, 1970, с,304.632080 Составитель Ю,БогдановРедактор Л,утехина Техред А,Алатыреэ Корректор Е.дИчинская филиал ППП фПатентф, г.ужгород, ул, Проектная, 4 каэ 6366/57 Тираж 1044ЦНИИПИ Государственного комитета Спо делам изобретений и113035 Москва, Ж, Раушс Подписноевета Министров Сткрытийая наб., д.4/5
