Механизм для преобразования вращательного движения в движение по заданному замкнутому контуру из прямолинейных отрезков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 63094
Автор: Норман
Текст

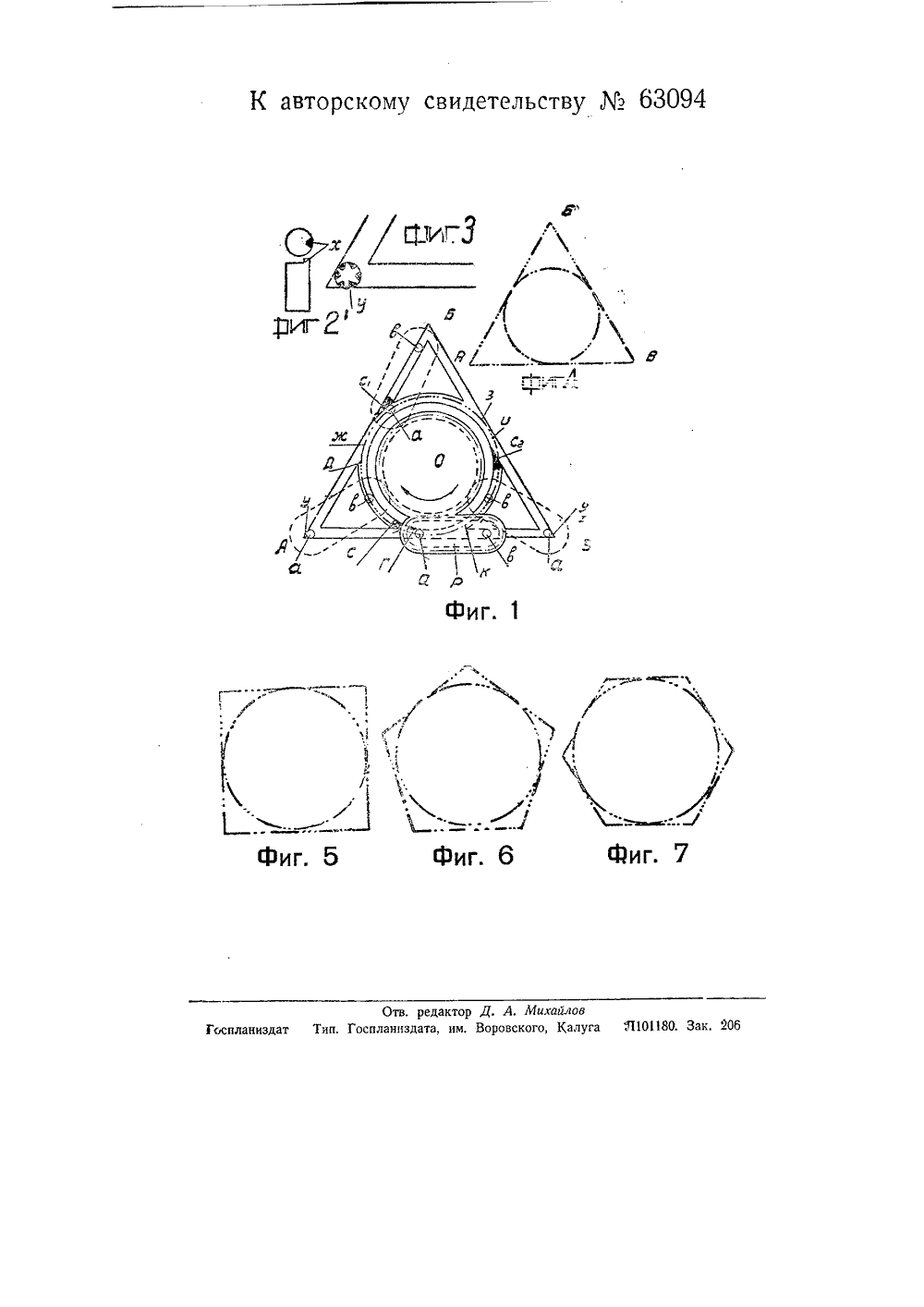

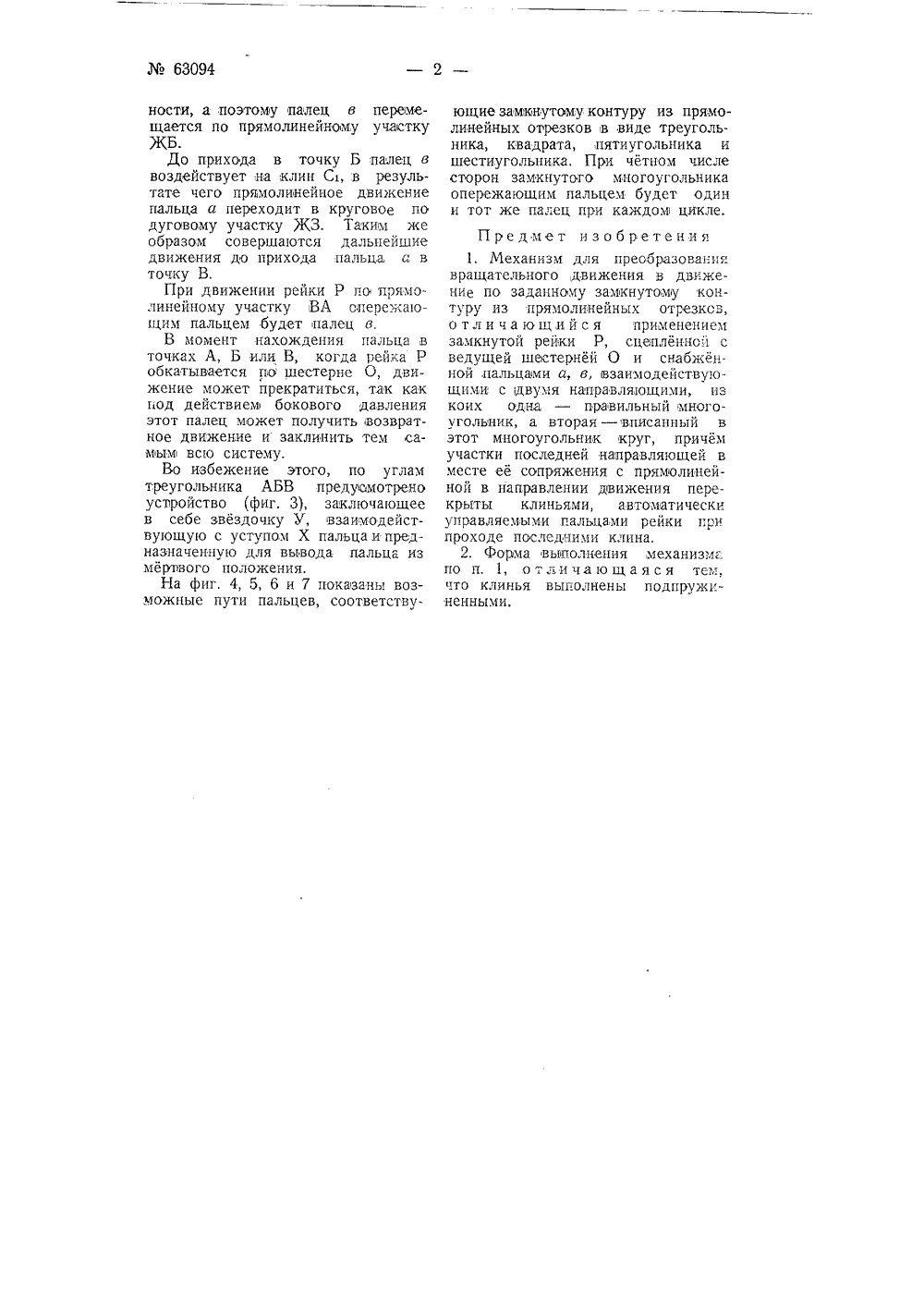

арегистрировано в Бюро изобретений Госплана при СОК СССР ения А, И, Норман 1 ог б "зовани вращате анному замкнутому ко нейных отрезковМех нг зч длдвижение по ого дв з прямо явлено 24 апреля 1941 года в Наркомстанкостроенн Опубликовано 31 января 1944 год45581 (314905) ает в себе шею с замки той В предлагаемом механизме для преобразования вращательного движения в движение по замкнутому контуру, состоящему из прямолинейных отрезков, шестерня сцеплена с замкнутой рейкой, имеющей вид вытянутого эллипса, несущего два пальца.При вращении шестерни один палец рейки перемещается по круговой направляющей, а второй - по замкнутому многоугольнику, описанному вокруг круговой направляющей.В местах касания сторон многоугольника помещены подпружиненные клинья, автоматически откидываемые проходящим пальцем и выполняющие роль стрелок при переводе пальца из круговой направляющей в прямолинейную. В то время, когда один из пальцев перемещается по кругу, второй палец совершает прямолинейное движение позаданному контуру,На чертеже фиг. 1 изображает схему механизма, фиг. 2 - вид в двух проекциях пальца замкнутой рейки; фиг, 3 - деталь узла А по фиг, 1; фяг, 4, 5, 6, 7 - рааличные формы контура механизма. Механизм заключстерню О, сцепленну У рейкой Р(фиг, 1).Пальцы а и в, монтированные на рейке Р, при движении последней последовательно перемещаются по замкнутому равностороннему треугольнику АБВ и вписанной в этот треугольник окруженности ГДЖЗИК.Направление движения пальцев а и в и устранение мертвого хода осуществляется при помощи направляющихклиньев С, Сь С действующих от опережающего пальца а или в при движении рейки Р, и звездочек У, установленных по углам треугольника АБВ.При вращении шестерни О по направлению стрелки, рейка Р от исходного положения, изображенного на чертеже, совершает прямолинейное движение влево по направлению ВА. Как только палец а зайдет за край клина С, он заставит клин С перекрыть прямолинейную направляющую, вследствие чего до прихода пальца а в точку А, палец в перемешается по дуге ГД.Под действием пружин, клинья С, Ст Сг всегда прикрывают направляющие, расположенные по окруж63094ности, а поэтому палец в пере 1 мещается по прямолинейному участку ЖБ.До прихода в точку Б палец в воздействует на клин С 1, в результате чего прямолинейное движение пальца а переходит в круговое по дуговому участку ЖЗ. Таким же образом совершаются дальнейшие движения до прихода пальца а в точку В.При движении рейки Р по прямолинейному участку ВА опережающим пальцем будет палец в.В момент нахождения пальца в точках А, Б или В, когда рейка Р обкатывается по шестерне О, движение может прекратиться, так как под действием бокового давления этот палец может получить возвратное движение и заклинить тем самым всю систему.Во избежение этого, по углам треугольника АБВ предусмотрено устройство (фиг. 3), заключающее в себе звездочку У, взаимодействующую с уступом Х пальцаипредназначенную для вывода пальца из мертвого положения.На фиг. 4, 5, 6 и 7 показаны возможные пути пальцев, соответствующие замкнутому контуру из прямолинейных отрезков в виде треугольника, квадрата, пятиугольника и шестиугольника. При четном числе сторон замкнутого многоугольника опережающим пальцем будет один и тот же палец при каждом цикле.Предмет изобретения1. Механизм для преобразования вращательного, движения в движение по заданному замкнутому контуру из прямолинейных отрезков, о тли чающий с я применением замкнутой рейки Р, сцепленной с ведущей шестернеи О и снабжьнной пальцами а, в, взаимодействующими с двумя направляющими, из коих одна - правильный многоугольник, а вторая в вписанн в этот многоугольник круг, причем участки последней направляющей в месте ее сопряжения с прямолинейной в направлении движения перекрыты клиньями, автоматически управляемыми пальцами рейки при проходе последними клина.2. Форма выполнения механизм" по п. 1, о тли ча ю ща я с я тем, что клинья выголнены подпружиненными.
СмотретьЗаявка
45581, 24.04.1941
Норман А. И
МПК / Метки
МПК: F16H 37/12
Метки: вращательного, движение, движения, заданному, замкнутому, контуру, механизм, отрезков, преобразования, прямолинейных
Опубликовано: 01.01.1944
Код ссылки
