Формирователь импульсов

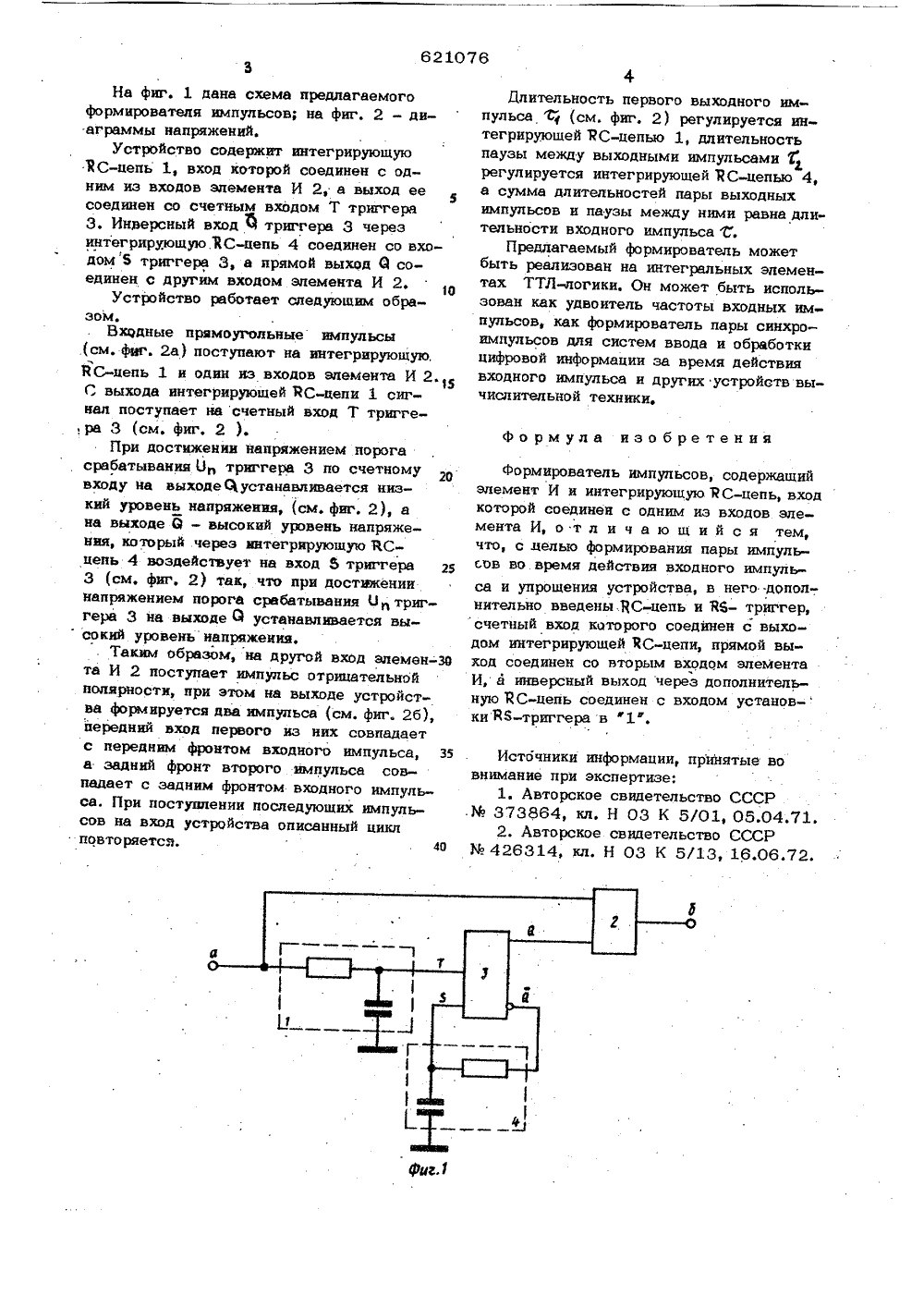

Союз Советскии Социалистических Республик.Н 03 К 5/О Государственный комитет Совета Министров СССР оо делам изооретений и открытий(45) Дата опубликования описания 14.07.78-НЕойходом Изобретение относится к автоматике и вычислительной технике и может быть использовано для формирования синхронизирующих импульсов.Известен Формирователь импульсов, формирующий входные импульсы по переднему и заднему фронту входных импульсов, который выполнен на потенциальных элементах (И-НЕ, ИЛИ-НЕ, НЕ) и содержит статический триггер, единичный и нуае вой выходы которого соединены со входами схем совпадения, вторые входы последних соединены с входом формирователя; один непосредственно, другой через инвертор. Выходы схем совпадения подключены 1 Б к входам статического триггера 11,Одчако такой формирователь относительно сложен, а второй импульс в нем формируется по окончании действия входного импульса, 20Наиболее близок к предлагаемому изобретению формирователь импульсов, содержащий инвертор, вход которого соединен с одним из входов элемента И, а его вывод через интегрирующую 3 С цепь соеди нен с одним из входов элемента ИЛИ и другим входом эпемента И, а друг вход элемента ИЛИ-НЕ соединен с в инвертора 21.Недостатком этого формирователя явпяется невозможность формирования обоих выходных импупьсов в течение действия входного импульса. Бель изобретения - формирование пары импульсов во время действия входного пря моугопьного импульса, а также упрощение устройства. Это достигается. тем, что в формирователь импульсов, содержащий элемент И и интегрирующую ЯС цепь, вход которой со единен с одним из входов элемента И, дополнительно введены КС-цепь и К-триггер, счетный вход которого соединен с выходом. интегрирующей ЪС-цепи, прямой выход соединен со вторым входом эпемента И, а инверсный выход через дополнитедьную %С-цепь соединен с входом установки 1 еэтриггера в ф 1 ф.На фиг. 1 дана схема предлагаемого формирователя импульсов; на фиг, 2 - диаг раммы напряжений.Устройство содержит интегрирующую кС-цепь 1, вход которой соединен с одним из входов элемента И 2, а выход ее соединен со счетным входом Т триггера 3. Инверсный вход Ю триггера 3 через интегрирующую.ЗС-цепь 4 соединен со входом 8 триггера 3, а прямой выход О соединен с другим входом элемента И 2.Устройство работает следующим образом.Вщдные прямоугольные ююпульсы .(см. фиг. 2 а) поступают на интегрирующую, ЪВС-цепь 1 и один из входов элемента И 2. С выхода интегрирующей МС-цепи 1 сигнал поступает на счетный вход Т тригге, ра 3 (см. фиг. 2 ).При достижении напряжением порога срабатывания Отриггера 3 по счетному входу на выходе Сустанавливается низкий уровень напряжения, (см. фиг, 2), а на выходе О - высокий уровень напряжения, который через интегрирующую ЯС- цень 4 воздействует на вход Ь триггера 2 3 (см, фиг, 2) так, что при достижении напряженнем порога срабатывания Оптриггера 3 на выходе О устанавливается вы сокий уровень напряжения.Таким образом, на другой вход элемен-ЗОта И 2 поступает импульс отрицательнойполярности, при этом на выходе устройства формируется два импульса (см. фнг. 2 б),йередний вход первого нз них совпадает с передним фронтом входного импульса, 35 а задний фронт второго импульса совпадает с задним фронтом входного импульса. При поступлении последующих импульсов на вход устройства описанный циклповторяется. 40 Длительность первого выходного импульса(см. фиг, 2) регулируется интегрирующей ЯС-цепью 1, длительностьпаузы между выходными импульсамирегулируется интегрирующей кС-цепью 4,а сумма длительностей пары выходныхимпульсов и паузы между ними равна длительности входного импульса Т.Предлагаемый формирователь можетбыть реализован на интегральных элементах ТТЛ-логики. Он может быть использован как удвоитель частоты входных импульсов, как формирователь пары синхроимпульсов для систем ввода и обработкицифровой информации за время действиявходного импульса и других устройств вычислительной техники,Формула изобретенияФормирователь импульсов, содержащий элемент И и интегрирующую ЯС-цепь, вход которой соединен с одним из входов эле- ментаИ,отличающийся тем, что, с целью формирования пары импульсов во время действия входного импульса и упрощения устройства, в него .дополнительно введены,.ЯС-цепь и Яб- триггер, счетный вход которого соединен с выходом интегрирующей ЯС-цепи, прямой выход соединен со вторым входом элемента И, а инверсный выход через дополнительную ЯС-цепь соединен с входом установ- ки ЯЯ-триггера в 1".Источники информации, принятые во внимание при экспертизе: 1Авторское свидетельство СССР% 373864, кл. Н 03 К 5/01, 05.04.71. 2. Авторское свидетельство СССР М 426314, кл, Н 03 К 5/13, 16.06.72.621076 ь М Ала остави ехред А актор Л. Гребенникова 4674 За илиад ППП Патентф, г. Ужгород, ул, Проектн/51 Тираж ИИПИ Государственногпо делам изобре 035, Москва, Ж,новаКорректор А. Гриценко 086 Подписноекомитета Совета Министтений и открытийаущская набд. 4/5
