Формирователь импульсов

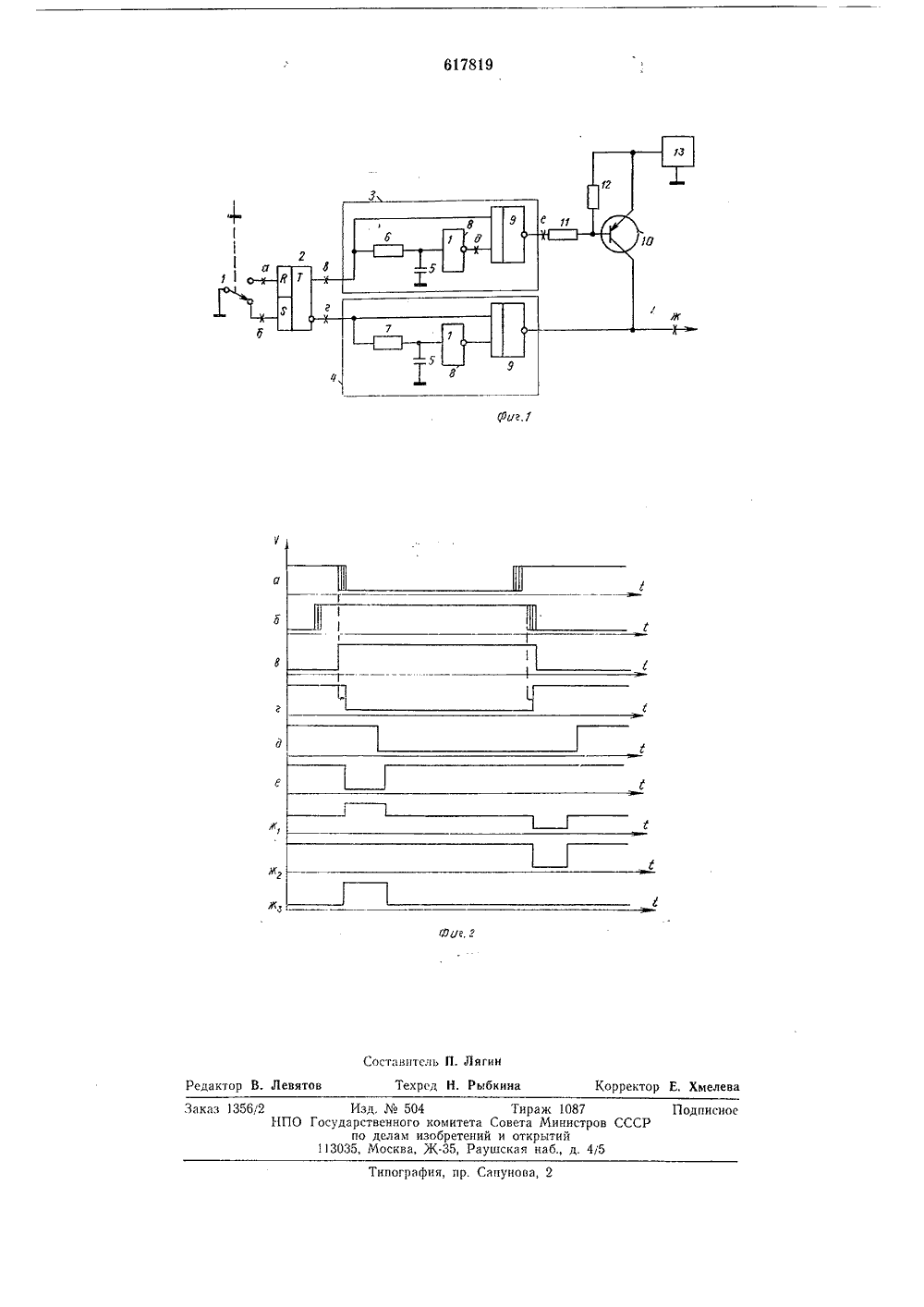

О П И С А Н И Е 1111 61789ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советслих Социалистических Реслублии(61 Дополнительное к авт. свид-ву 22) Заявлено 07,02.77 (21) 2450264/18с присоединением заявки23) Приоритет 51) М. К ОЗК 03 Государственный ломит Совета Министров СССло делам изобретенийи открытий 07.78, Бюллетень28 Опубликова У 621.373.67(088.8) 45) Дата опубликования описания 13.07. Белянин, В, Н. Евстюги Ю. Н. Сулицкий А, Егоров тлМ.лл. 1) Заявитель с 4 ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к области радиоэлектроники, преимущественно к контролю логических интегральных схем, установленных на печатной плате.Известен формирователь импульсов, со держащий переключающий контакт, К 5- триггер, подключенный к единичному плечу триггера, линию задержки, содержащую последовательно включенные инвертор, КС- цепь и выходной инвертор, инвертор, вход 10 которого подключен к выходу формирователя импульсов и входу линии задержки. Выходной инвертор линии задержки и инвертор управляют работой мощного комплементарного каскада, содержащего четы ре мощных транзистора. Питание этого каскада осуществляется от источника питания генератора через сглаживающий фильтр,Устройство работает следующим образом. 20В результате нажатия клавиши импульса, связанной с переключающим контактом, на выходе КЯ-триггера формируется перепад напряжения, из которого формирователь импульсов формирует короткий 25 импульс длительностью не более 300 нс. Этот импульс с одной стороны задерживается линией задержки, а с другой - инвертируется. Оба импульса, задержанный и проинвертированный, поступают на комп лементарный выходной каскад, в котором осуществляются их совмещение и усиление.Недостатком данного формирователя является то, что он имеет сложную схему, содержащую большое количество дискретных радиоэлементов с большим числом связей между ними, вследствие чего он сложен в настройке, имеет невысокую надежность, большие габариты, высокую стоимость.Известен формирователь импульсов с запуском от механического переключателя, содержащий триггер, входы которого подсоединены к механическому переключателю, транзистор с токоограничивающим резистором в цепи базы, эмиттер которого подключен к шине источника питания. Однако известный формирователь имеет невысокую надежность,Цель изобретения - повышение надежности устройства - достигается тем, что в формирователь импульсов, содержащий КЯ- триггер, механический переключатель, транзистор, с токоограничивающим резистором в цепи базы, введены первый и второй асинхронные разностные элементы, причем единичный выход КЗ-триггера подключен к входу первого асинхронного разностного элемента, выход которого подключен к свободному выводу токоограничивающего резистора, нулевой выход К 8триггера подключен к входу второго асинхронного разностного элемента, выход. которого подключен к коллектору транзистора и к выходу формирователя импульсов, причем асинхронные разностные элементы содержат резистор, конденсатор, инвертор и логический элемент И. Вход асинхронного разностного элемента подключсп к первому входу логического элемента И и через резистор - к входу инвертора и одной обкладке конденсатора, вторая обмотка которого заземлена, а выход инвертора подключен к второму входу логического элемента И. Логический элемент И выполнен по схеме с открытым коллектором.На фиг. 1 приведена принципиальная электрическая схема формирователя; на фиг. 2 - временные диаграммы напряжений в различных точках принципиальной схемы и объекта контроля.Логический импульсный генератор содержит механический переключатель 1, подвижный контакт которого заземлен, а неподвижные контакты соединены с Я и 5 входами К 5-триггера 2, К выходам триггера 2 подключены первый и второй асинхронные разностные элементы 3, 4, каждый из которых содержит конденсатор 5, резисторы 6 и 7, инвертор 8 и оконечный логический элемент И 9 с открытым коллектором, причем в элементах 3 и 4 вход КС-цепи соединен со вторым входом элемента И 9. Выход оконечного элемента И 9 элемента 3 подключен к базе высокочастотного р - и - ртранзистора 10 через токоограничивающий резистор 11. База транзистора 10 соединена через резистор 12 с выходом источника питания 13. Эмиттер транзистора 10 соединен с выходом источника питания 13, а его коллектор с выходом оконечного элемента И второго элемента 5 и является выходом генератора. Выход генератора з процессе работы может подключаться к различным выводам объекта контроля.Формирователь конструктивно выполнен в виде миниатчорного пробника, легко размещающегося на ладони. Оп состоит из корпуса, печатной платы с электрорадиоэлементами, наконечника и шнура питания. На печатной плате с двусторопним монтажом размещены резисторы, конденсаторы, транзистор, а также две интегральные микросхемы (ИМС), содержащие потенциальные логические элементы транзисторно- транзисторной логики, причем в одном корпусе размещены два логических инвертора, образующие триггер и два инвертора разностных элементов во втором корпусе два выходных инвсртора, выполненных по схеме с открытым гсоллегстором. Запуск формирователя осущсстг л,"ется пагкатисм клавиши импульса, механически связанной с механическим переключателем.Генератор работает следующим образом.В момент нажатия клавиши импульса связанный с ней переключатель 1 переключается, изменяя напряжения на Я и 5 входах грнггера 2 (см. фиг. 2, точки а и б),На выходах триггера 2 при этом генериру 5 ются прямоугольные парафазные импульсыгапряжеглия (см. фиг. 2, точки в и г) (вышеприведенная схема применена для подавления дребезга на фронтах импульсов). В каждом из элементов 4, 5 из поло 10 жительных перепадов парафазных импульсов формируются узкие (не более 300 нс)импульсы (см, фиг. 2, точки в, д, е), переключающие транзистор 10,Таким образом, на коллекторе транзисто 15 ра 10 с каждым нажатием клавиши импульса (см. фиг. 2, точка ж) последовательно генерируется пара импульсов чередующейся полярности, амплитуда каждого изкоторых зависит от логического уровня20 (логическнй О или логическая 1) в испытуемой точке поверяемой схемы (см, фиг.2, точки ж 2, жз).Использование формирователя приводитк упрощению настройки генератора в про 5 цессе производства, повышению надежности, снижению стоимости, уменьшению габаритов, что обуславливает возможностьего широкого применения.Формула изобретения1, Формирователь импульсов с запускомот механического переключателя, содержащий КЯ-триггер, входы которого подсоеди иены к механическому переключателю,транзистор с токоограничивающим резистором в цепи базы, эмиттер которого подклс чсгг к шггнс г с 1 очпика пглтагггля, о т л ич а ю щ и й с я тем, что, с целью повышения 40 ггадежности работы устройства, в него введеггьг первый и второй асинхронные разпоспгые элементы, причевг единичный выход К 5-григгера подключен к входу первого асинхронного разностного элемента, вы ход которого подключен к свободному выводу токоограничивающего резистора, нулевой выход КЬ-триггера подключен к входу второго асинхронного разностного элемента, выход которого подключен к кол лектору транзистора и к выходу формирователя импульсов.2. Формирователь по п. 1, отличающийся тем, что в нем асинхронные раз постныс элементы содержат резистор, кондепсатор, инвертор и логический элемент И, причем вход асинхронного разностного элсмспта подключен к первому входу логического элемента И, через резистор - к Г 0 вхо,чу глшзсртора и одной обкладке конденсатора, гггорая обкладка которого заземлена, а выход ипветора подключен к второму входу логического элемента И, причем логический элемент И выполнен по Г 5 схеме с открытым коллектором.617819 Фиг.7 Составители П. Лягниактор В. Левятов Техрсд Н. Рыбкина Корректор Е. Хмеле Заказ 1356/2НП Подписи п 1 ография, пр. Сапунова, 2 Изд.504 сударственного ко по делам изо 13035, Москва, ЖТираж 1087итета Совета Министров ССетений и открытий5, Раушская наб., д, 4/5
