Устройство формирования серии импульсов

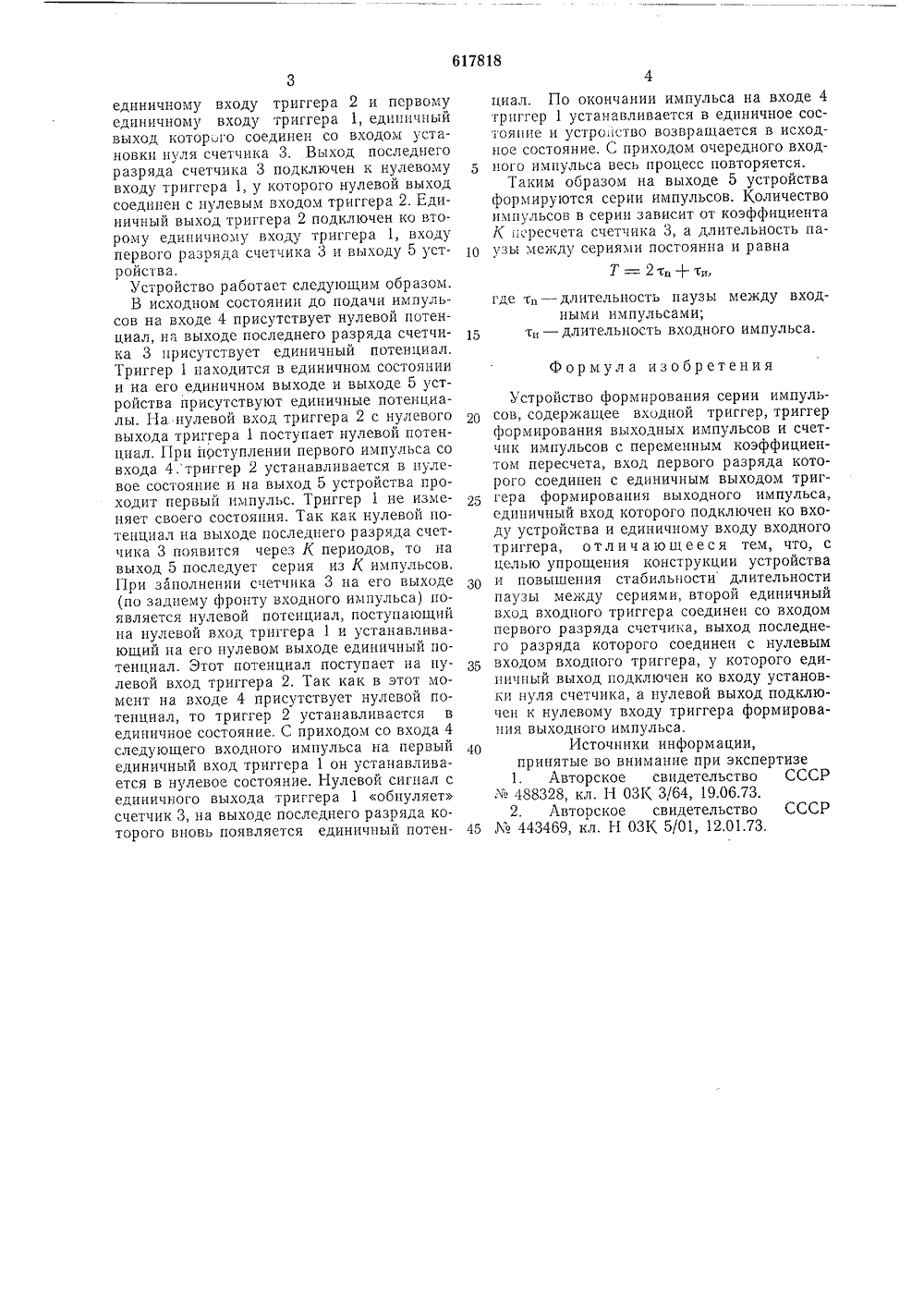

р) 617818 Союз Советских Социалистических Республик(22) Заявлено 01,02.77 (21) 2447905/18-21с присоединением заявки Мо(45) Дата опубликования описания 1207.78 1) М. Кл, Н 5/Государственный комитет Совета Министров СССР 3) УДК 621.3о делам нзабрете открытий 4) УСТРОЙСТВО ФОРМИРОВАНИЯ СЕРИИ ИМПУЛЬСОВ представлена фуцкццональйства формирования серии льсов соер 2 форсчетчик ф,щиептом дключен к Изобретение относится к импульснои и вычислительной технике и может быть использовано, в частности, в устройствах для выработки управляющпх команд.Известно устройство для формирования импульсов, содержащее триггеры, счетчик импульсов и логические элементы 1. Недостатком этого устройства является его сложность.Наиболее близким техническим решением к изобретению является устройство формирования импульсов, формирующее заданное число импульсов из последовательности импульсов и содержащее входной триггер, триггер формирования выходного импульса, триггер памяти и счетчик импульсов с переменным коэффициентом пересчета, вход первого разряда которого соединен с единичным выходом триггера формирования выходного импульса, нулевой вход последнего соединения с единичным выходом входного триггера. Вход сигналов синхронизации подключен к нулевому входу входного триггера и первому единичному входу триггера формирования выходного импульса, а вход управляющего сигнала соединен со вторым единичным входом входного триггера, вторым единичным входом триггера формирования выходного импульса, нулевым входом триггера памяти и входом устаповки нуля счетчика. Выход последнего разряда счетчика соединен с единичным входом триггера памяти, а пулевой выход последнего подключен к первому едцнцчно му входу входного триггера 21.Известное устройство является сложными не позволяет получать периодические ссрии импульсов с постоянной длцгельпостью паузы между сериямц.10 Целью изобретения является упрощениеустройства и повышение стабильности длительности паузы между сериями.11 оставлсцная цель достигается тем, чтовторой единичный вход входного триггера 15 соединен со входом первого разряда счетчика, выход последнего разряда которого соединен с нулевым входом входного триггера, у которого единичный выход подключен ко входу установки нуля счетчика, а цу левой выход подключен к нулевому входутриггера формирования выходного импульса. На чертеженая схема устроимпу льсовУстройство формирования импдержит входной триггер 1, трпггмирования выходного импульсаимпульсов 3 с переменным коэфпересчета, Вход 4 устройства по3единичному входу триггера 2 и первому единичному входу триггера 1, единп нный выход которого соединен со входом установки нуля счетчика 3. Выход последнего разряда счетчика 3 подключен к нулевому входу триггера 1, у которого нулевой выход соединен с нулевым входом триггера 2. Единичный выход триггера 2 подключен ко второму единичному входу триггера 1, входу первого разряда счетчика 3 и выходу 5 устройства,Устройство работает следующим образом.В исходном состоянии до подачи импульсов на входе 4 присутствует нулевой потенциал, на выходе последнего разряда счетчика 3 присутствует единичный потенциал, Триггер 1 находится в единичном состоянии и на его единичном выходе и выходе 5 устройства присутствуют единичные потенциалы. На нулевой вход триггера 2 с нулевого выхода триггера 1 поступает нулевой потенциал. При поступлении первого импульса со входа 4.триггер 2 устанавливается в нулевое состояние и на выход 5 устройства проходит первый импульс. Триггер 1 не изменяет своего состояния. Так как нулевой потенциал на выходе последнего разряда счетчика 3 появится через К периодов, то на выход 5 последует серия из К импульсов, При заполнении счетчика 3 на его выходе (по заднему фронту входного импульса) появляется нулевой потенциал, поступающий на нулевой вход триггера 1 и устанавливающий на его нулевом выходе единичный потенциал. Этот потенциал поступает на нулевой вход триггера 2. Так как в этот момент на входе 4 присутствует нулевой потенциал, то триггер 2 устанавливается в единичное состояние, С приходом со входа 4 следующего входного импульса на первый единичный вход триггера 1 он устанавливается в нулевое состояние. Нулевой сигнал с единичного выхода триггера 1 обнуляет счетчик 3, на выходе последнего разряда которого вновь появляется единичный потен 617818циал. По окончании импульса на входе 4 триггер 1 устанавливается в единичное состояние и устройство возвращается в исходное состояние. С приходом очередного входного импульса весь процесс повторяется.Таким образом на выходе 5 устройстваформируются серии импульсов. Количество импульсов в серии зависит от коэффициента К пересчета счетчика 3, а длительность па узы между сериями постоянна и равнаТ =2 т,+ти,где т - длительность паузы между входными импульсами;1 в т - длительность входного импульса.Формула изобретенияУстройство формирования серии импульсов, содержащее входной триггер, триггер формирования выходных импульсов и счетчик импульсов с переменным коэффициентом пересчета, вход первого разряда которого соединен с единичным выходом триггера формирования выходного импульса, единичный вход которого подключен ко входу устройства и единичному входу входного триггера, отличающееся тем, что, с целью упрощения конструкции устройства и повышения стабильности длительности паузы между сериями, второй единичный вход входного триггера соединен со входом первого разряда счетчика, выход последнего разряда которого соединен с нулевым входом входного триггера, у которого единичный выход подключен ко входу установки нуля счетчика, а нулевой выход подключен к нулевому входу триггера формирования выходного импульса,40 Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССРМд 488328, кл. Н ОЗК 3/64, 19.06.73.2, Авторское свидетельство СССР 45 М 443469, кл. Н ОЗК 5/01, 12,01.73,617818 Составитель М, Леонова Техред Н. Рыбкина Корректор Л. Орлова Редактор В. Левитов Подписное Типография, пр. Сапунова, 2 Заказ 1273/9 Изд.548 Тираж 1087 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
