Стенд для заполнения тепловых труб теплоносителем

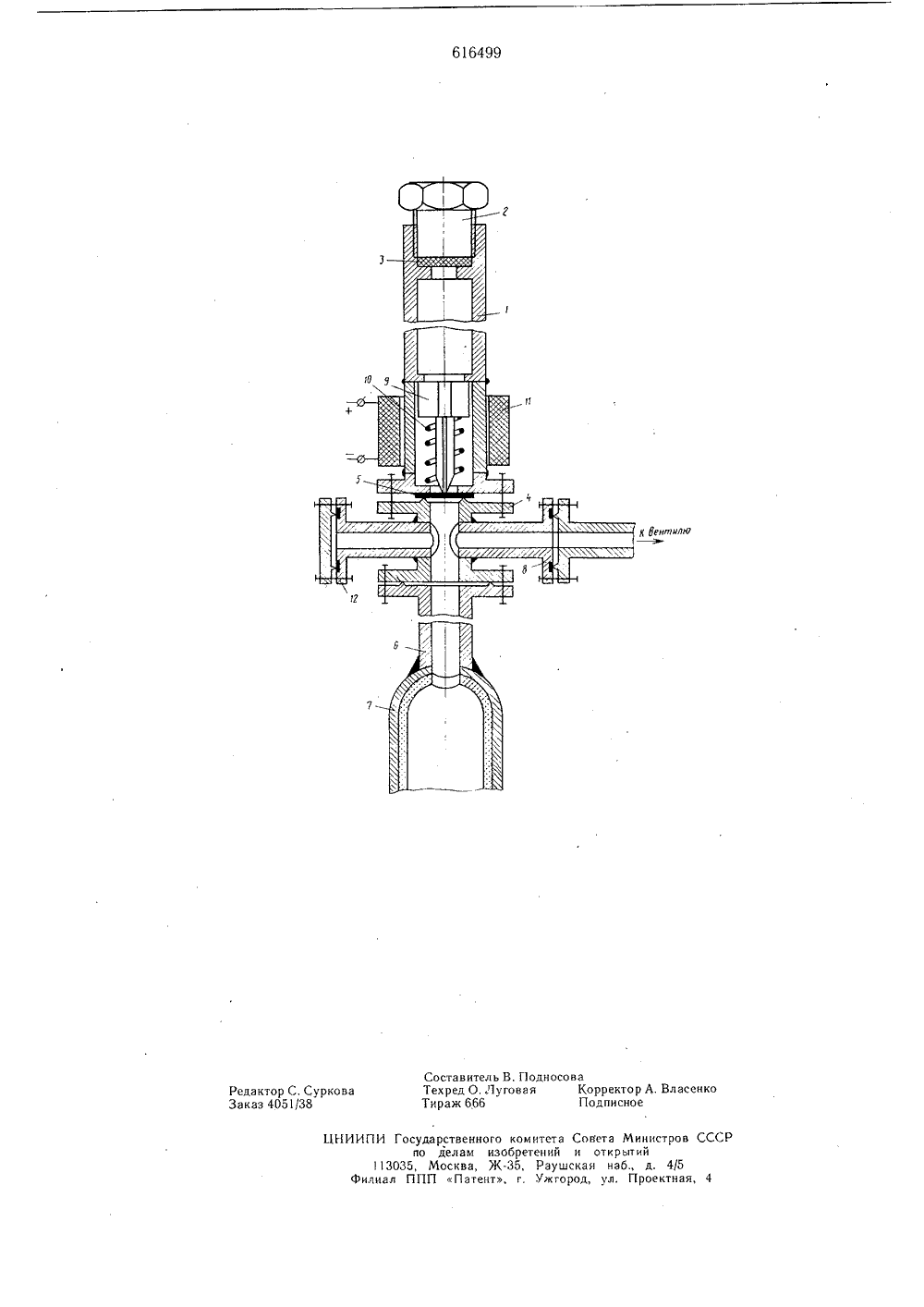

О П И"С А Н И ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(45) Дата опубликования 28 Э 15/00 осударственный комитетСовета Министров СССРпо делам изобретенийи открытий 8 Бюллетень Ме 27 писания 37,01, 7 Ь.72) Авторы изобретения В. Н, Березняк,) Заявител СТЕНД ДЛЯ ЗАПОЛНЕНИЯ ТЕПЛОВЫ Х ТРУБ ТЕПЛОНОСИТЕЛЕМ ности и уменьшение расхода теплоносителя при заполнении.Это достигается тем, что разделительный элемент выполнен в виде металлической мембраны, а устройство для его разрушения - в виде пуансона, размещенного внутри расходной емкости и снабженного электро магнитным управляющим приводом, расположенным вне емкости.На чертеже схематично изображен предлагаемый стенд.1 ОСтенд содержит расходную емкость 1 степлоносителем, верхняя часть которой закрыта заливной пробкой 2, которая уплотняется прокладкой 3. В нижней части расходной емкости 1, отделяя от нее переходную трубку 4, установлен разделительный элемент, выполненный в виде металлической мембраны 5. Переходная трубка 4 соединена с трубопроводом 6, непосредственно подключенным к заполняемой тепловой грубе 7, а при помощи фланца 8 подсоединена к выходному вентилю вакуумного насоса. Внутри расходной емкости 1 размещено устройство для разрушения разделительного элемента - в виде пуансона 9 с возврат ной пружиной 10, снабженного электромагустранение выше- повышение надежЦель изобретения казанных недостаткИзобретение относится к теплотехнике, а именно к устройствам заполнения тепловых труб теплоносителем, и может быть использовано для заполнения тепловых труб теплоносителем, преимущественно, для исследовательских целей.Известны стенды для заполнения тепло вых труб теплоносителем, содержашие расходную емкость с теплоносителем, соединенную с тепловой трубой, разделительный элемент между ними и устройство для разрушения последнего 11.Однако такие стенды для заполнения тепловых труб теплоносителем имеют следуюшие существенные недостатки:а) наличие различного рода разбиваемых стеклянных элементов, осколки которых могут попасть внутрь заполняемой тепловой трубы;б) наличие герметичных вводов, необходимых для привода извне различных элементов внутри вакуумного объема;в) большой расход энергии теплоносителя из-за необходимости вакуумировать значительный объем.нитным управляющим приводом 11, Переходная трубка 4 снабжена фланцем 12 для подсоединения дополнительной расходпой емкости. Предлагаемый стенд работает следующим образом.Расходную емкость 1 заполняют дегазированным теплоносителем в избыточном количестве, После чего укладывают прокладку 3 и завинчивают пробку 2. При этом избыток теплоносителя вытесняется по резьбовым канавкам. Далее заполненную расходную емкость 1 подсоединяют к тепловой трубе 7 и вентилю вакуумного насоса. Запустив вакуумный насос и открыв вентиль, 15 отделяющий его от стенда с заполняемой тепловой трубой, создают необходимое разрежение в полости ниже мембраны 5 и тепловой трубы 7. После проверки вакуумной плотности данного объема, например, при помощи течеискателя, закрывают вентиль и кратковременно включают электромагнитный привод 11. Пуансон 9 под действием магнитного поля перемещается вниз, прорывая мембрану 5. Затем пружина 10 возвращает его в исходное положение, а тепло носитель заполняет тепловую трубу. После заполнения тепловую трубу герметизируют одним из известных способов, например, путем пережима трубопровода 6, При необходимости введения внутрь тепловой трубы инертного газа, к фланцу 12 подсоединяют расходную емкость с потребным количеством газа. Предлагаемый стенд обладает высокой надежностью, так как исключается возможность попадания посторонних предметов внутрь тепловой трубы, используется лишь один подвижный элемент-пуансон, отсутствует внешний привод, требующий герметичного ввода внутрь вакуумированного объема.Такой стенд экономичен, так как тепло- носитель заполняет только тепловую трубу и незначительный внутренний объем устройства, снижаются затраты энергии из-за значительного уменьшения вакуум ируе мого объема.Формула изобретенияСтенд для заполнения тепловых труб теплоносителем, содержащий расходную емкость с теплоносителем, соединенную с тепловой трубой, разделительный элемент между ними и устройство для разрушения последнего, отличающийся тем, что, с целью повышения надежности и уменьшения расхода теплоносителя при заполнении, разделительный элемент выполнен в виде металлической мембраны, а устройство для его разрушения - в виде пуансона, размещенного внутри расходной емкости и снабженного электромагнитным управляющим приводом, расположенным вне емкости.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР Мо 313043, кл. Г 25 В 45/00, 1970.616499 х //ентнлн 3 осо Корректор А. ВласенПодписное И П И Го суда рств е по делам 1 3035, Москв филиал ППП Паета Сов ий и аушская жгород,ого коми изобрете Ж, Р нт, г. У Редактор С. Суркова Заказ 4051/38 Состав Техред Тираж ель В. П
