Устройство для упрочнения зубьев зуьчатых колес
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

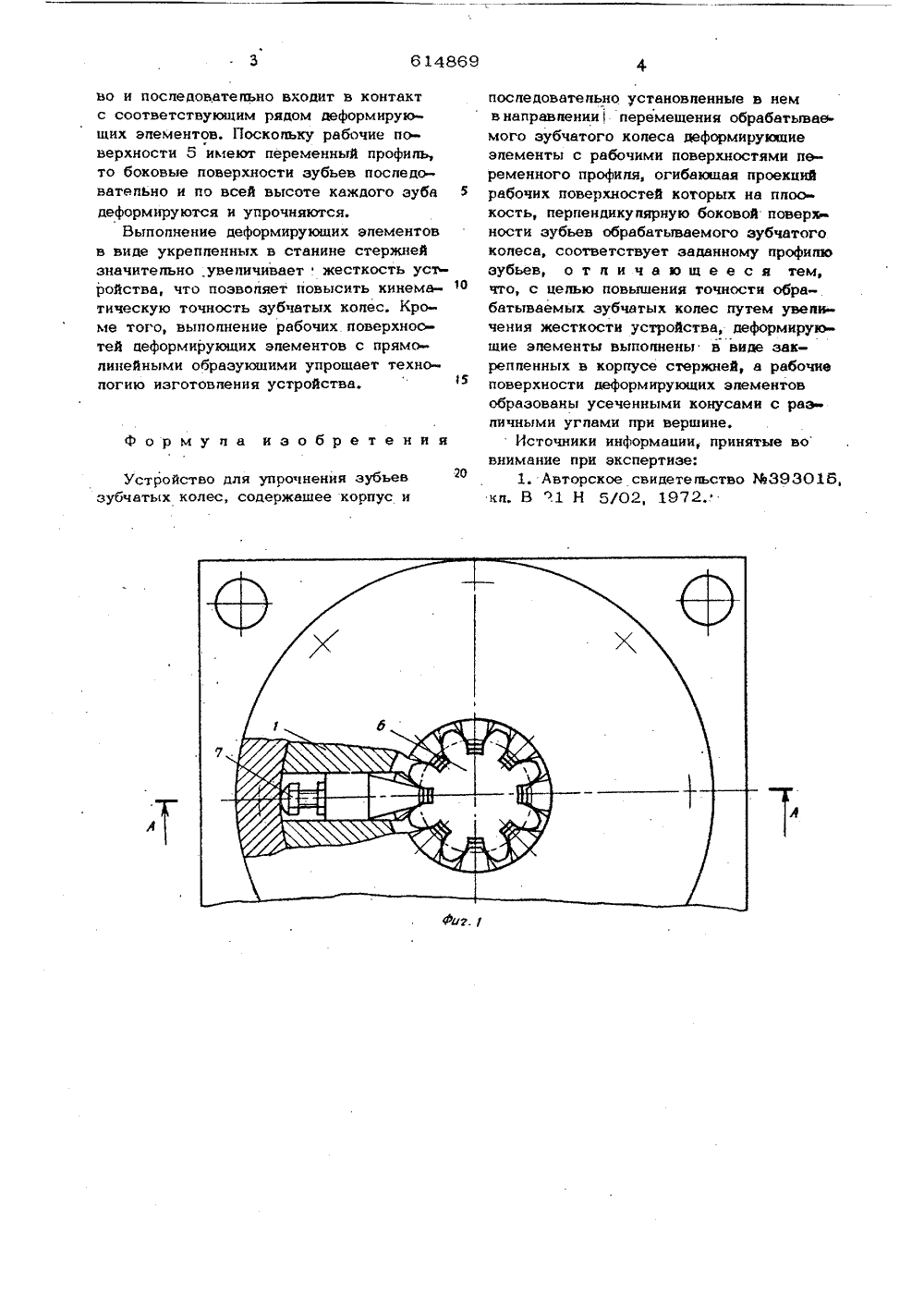

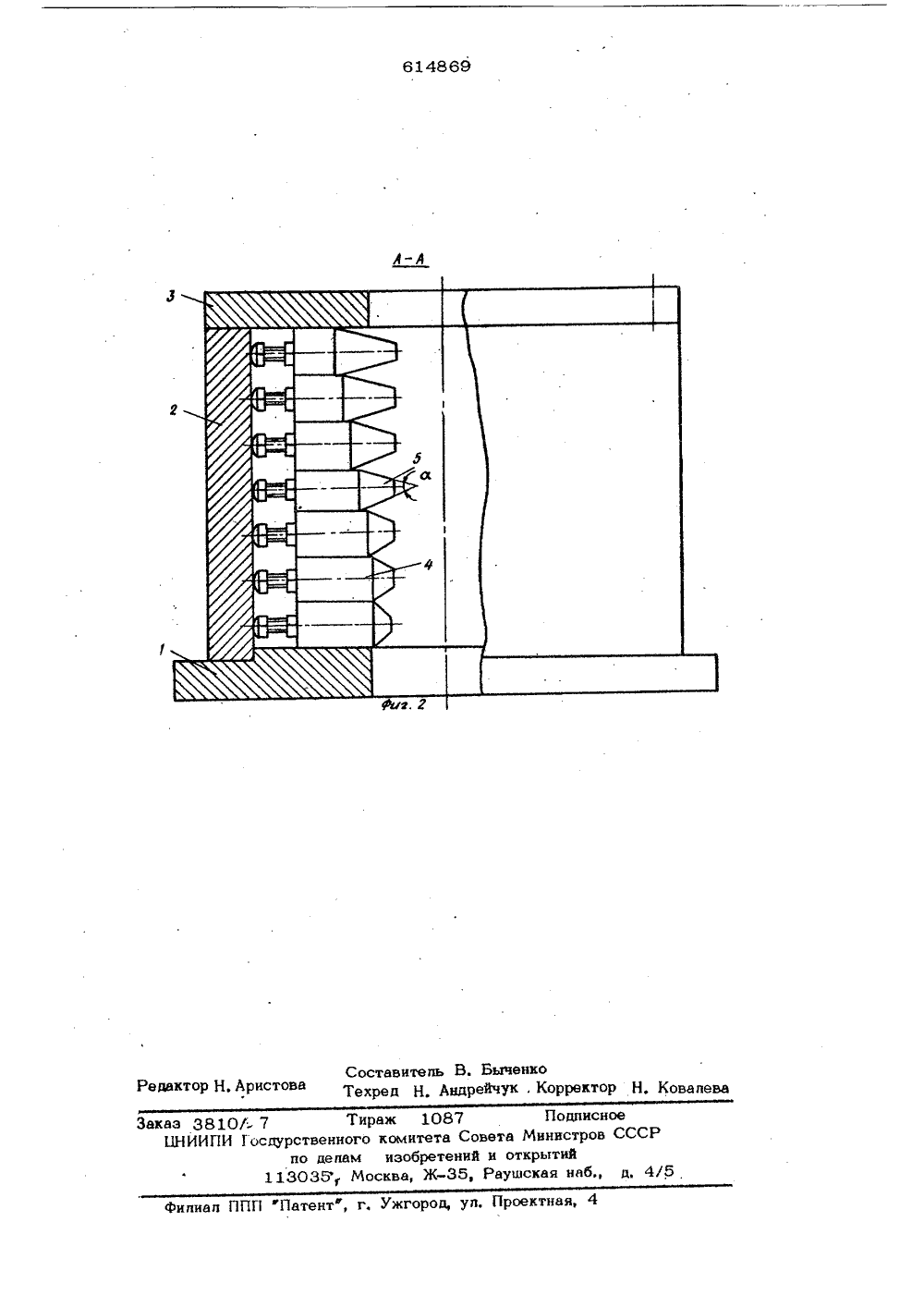

(11) 6 .869 ИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(46) Йата опубликования описания 07.06.78 2(51) М, КлВ 21 Н 5/02 Государственный нометет Совета Мнннетрое СССР ее делам нзебретеннй н втхрытнй(54) УСТРОЙСТВО ДЛЯ УПРОЧНЕНИЯ ЗУБЬЕВ ЗУБЧАТЫХ КОЛЕС Изобретение относится к обработке метаппов давлением и может быть испопь эовано при производстве зубчатых копес.Известно устройство дпа упрочнения зубьев зубчатых копес, содержащее корпус и последовательно установпенные в нем в направпении перемещения обраба тываэмого зубчатого копеса деформирую щие эпементы с рабочими поверхностями переменного профиля, огибающая проекций та рабочих поверхностей которых на ппоо;- кость, перпендикупярную боковой поверхности зубьев обрабатываемого зубчатого. копеса, соответствует заданному профипю зубьев 1. Деформирующие эпементы т 1 такого устройства выпопнены в виде ро пиков, что снижает жесткость устройст- . ва и приводит к значитепьным кинемати-, ческим погрешностям обрабатываемого зубчатого колеса. 20Цепь изобретения - повышение точнооти обрабатываемых зубчатых колес путем увецичения жесткости устройства.Дпя этого в предпагаемом устройстве деформирующие элементы выполнены в 25 виде закреппенных в корпусе стержней, арабочие поверхности деформирукхцих эпементов образованы усеченными конусамис разпичными угпами при вершинеНа фиг. 1 изображено предпагаемоеустройство (вид сверху)на фиг, 2 -разрез А-А на фиг. 1,Устройство содержит корпус, состоя.щий иэ онований 1, копьца 2 и крьпцкв3. В корпус, укреппены .деформирующиеэпементы 4, рабочие поверхности 5 которых образованът усеченными конусамис переменным углом о лрн вершине, приэтом огибающая проекций рабочих повергвностей на ппоскость, перпендикупярнуюбоковой поверхности зубьев обрабатываемого зубчатого копеса 6, соответствуеазаданному профипю зубьев. Регупируетсяпопожение деформируиицих эпементов 4относите пьно обрабатываемого зубчатогокопеса винтами 7.Работает устройство спедующим образом,Заготовка обрабатываемого зубчатогокопеса 6 проталкивается через устройство и последоватепьно входит в контактс соответствующим рядом деформирующих элементов. Поскольку рабочие поверхности 5 имеют переменный профиль,то боковые поверхности зубьев последовательно и по всей высоте каждого зуба 5деформируются и упрочняются,Выпопнение деформирующих элементовв виде укрепленных в станине стержнейзначительно увеличивает жесткость устройства, что позволяет повысить кинематическую точность зубчатых копес. Кроме того, выпопнение рабочих поверхностей цеформирующих элементов с прямолинейными образующими упрощает технологию иэготовпения устройства.форму па иэобре тени яУстройство для упрочнения зубьев20зубчатых колес, содержащее корпус и последовательно установпенные в нем в направненин 1 перемещения обрабатываемого зубчатого колеса деформирующие элементы с рабочими поверхностями переменного профиля, огибающая проекций рабочих поверхностей которых на ппоокость, перпендикулярную боковой поверхности зубьев обрабатываемого зубчатого колеса, соответствует заданному профилю зубьев, о т п и ч а ю щ е е с я тем, что, с целью повьпиения точности обра-. батываемых зубчатых колес путем увепнчения жесткости устройства, деформирующие эпементы выпоннены в виде эакреппенных в корпусе стержней, а рабочие поверхности деформирующих элементов образованы усеченными конусами с раэ личными углами при вершине.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство %393016, кп. В 1 Н 5/02, 1972.фСоставитель В. Быченкор Техред Н, Андрейчук . Корре д, 4/5 илиал ППП Патент, г. Ужгород, ул. Проектная,а 3810 А. 7 Тираж ЮИИПИ Госаурственного к по делам и 113035" Моск
СмотретьЗаявка
2315783, 21.01.1976
АЛТАЙСКИЙ ЗАВОД АГРЕГАТОВ
ЛУНЕВ АНАТОЛИЙ ВЛАДИМИРОВИЧ, БУЛАТОВ ГЕННАДИЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: B21H 5/02
Метки: зубьев, зуьчатых, колес, упрочнения
Опубликовано: 15.07.1978
Код ссылки
