Устройство приема дискретных сигналов

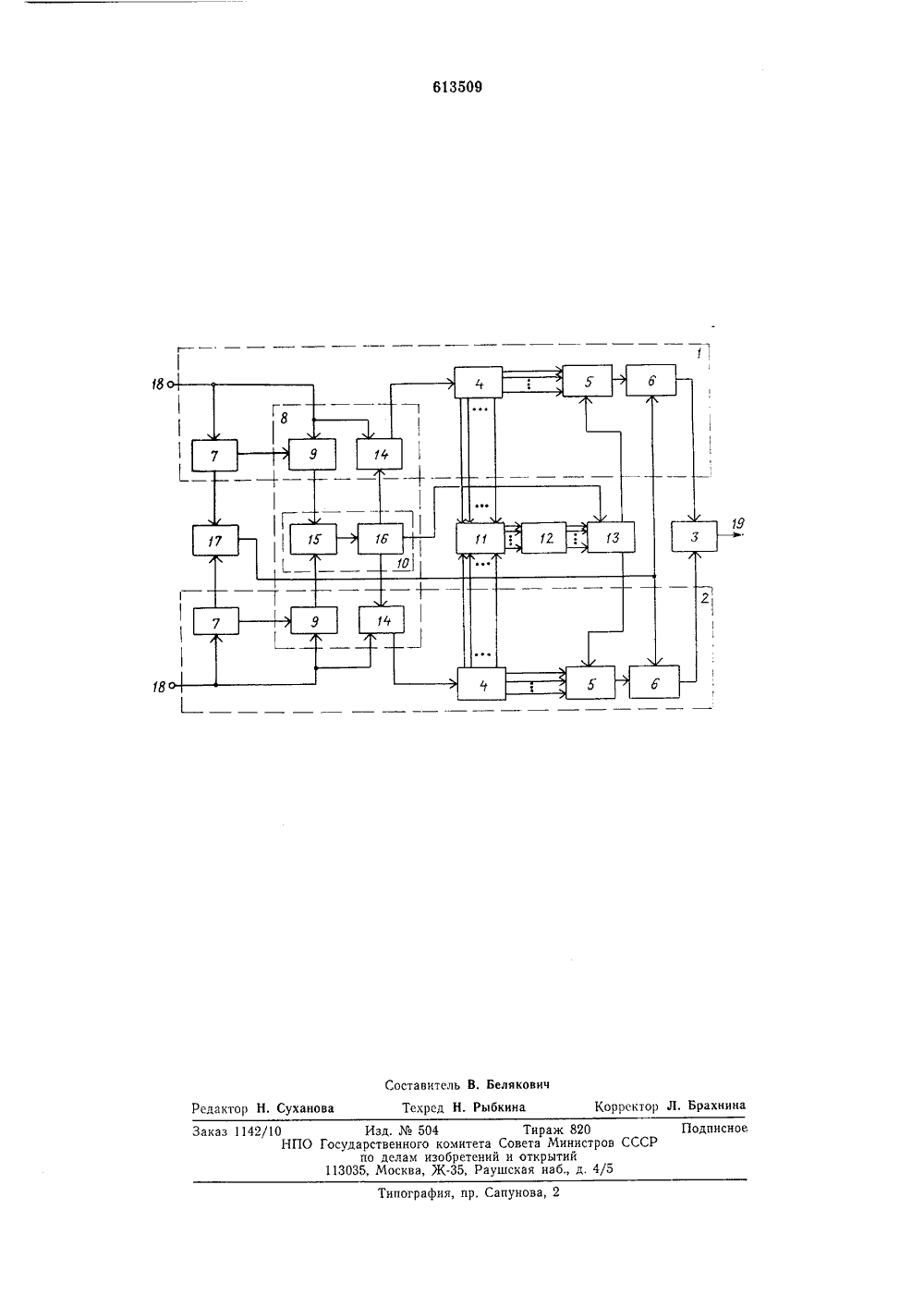

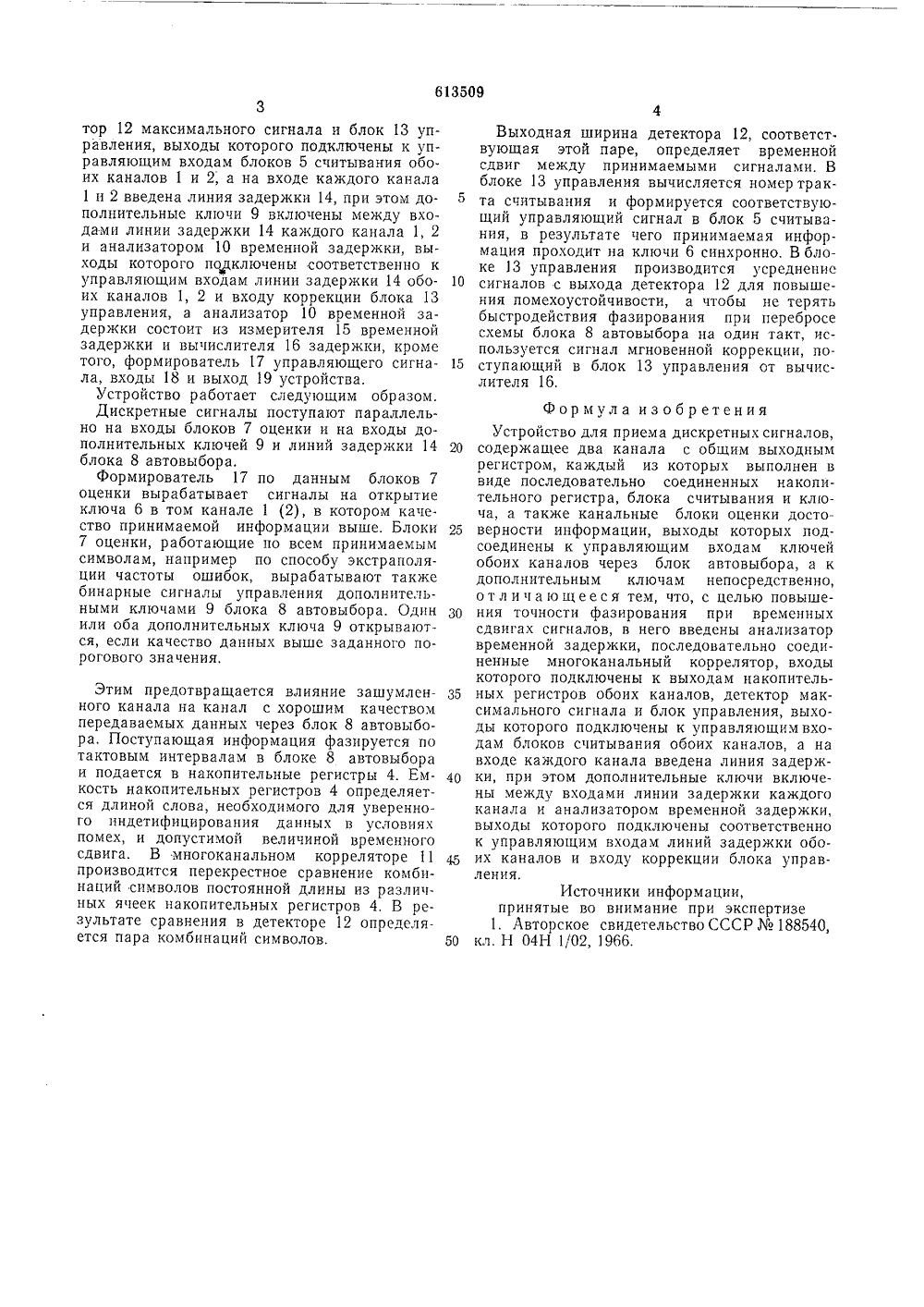

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пщ 613509 Свю СвввтвкикСоциалистическихРеспублик 61) Дополнительн авт. свид-ву(51) М. Кл. Н 04 В 7/02 с присоединением заявки Государственный комитет(45) Дата опуб ета Министров СССР тень24 0.06,78. Бюл 53) УДК 621.396.62(088.8) о делам иаобретени и открытий ния описания 09.06,7 2) Авторы изобр стели А, Зайцев, А. Ж, Курмаев, А, М. Михайлов и Л. угодов 71) Заявитель 54) УСТРОЙСТВО ДЛЯ ПРИЕМА ДИСКРЕТНЬ 1 Х СИГНАЛ Изобретение относится к радиотехнике и может использоваться в системах передачи информации по параллельным каналам связи,Известно устройство приема дискретных сигналов, содержащее два канала с общим выходным регистром, каждый из которых выполнен в виде последовательно соединенных накопительного регистра, блока считывания и ключа, а также канальные блоки оценки достоверности информации, выходы которых подсоединены к управляющим входам ключей обоих каналов через блок автовыбора, а кдополнительным ключам непосредственно 111.Однако известное устройство не обеспечивает требуемого качества автовыбора сигналов.Цель изобретения - повышение точности фазирования при временных сдвигах сигналов.Для этого в устройство приема дискретных сигналов, содержащее два канала с общим выходным регистром, каждый пз которых выполнен в виде последовательно соединенных накопительного регистра, блока считывания и ключа, а также канальные блоки оценки достоверности информации, выходы которых подсоединены к управляющим входам ключей обоих каналов через блок автовыбора, а кдополнительным ключам непосредственно, введены анализатор временной задержки, последовательно соединенные многоканальный коррелятор, входы которого подключены к выходам накопительных регистров обоих каналов, детектор максимального сигнала и блок управления, выходы которого подключены к уп равляющим входам блоков считывания обоихканалов, а на входе каждого канала введена линия задержки, при этом дополнительные ключи включены между входами лишш задержки каждого канала и анализатором вре менной задержки, выходы которого подключены соответственно к управляющим входам линий задержки обоих каналов и входу коррекции блока управления.На чертеже представлена структурная электрическая схема устройства приема дискретных сигналов.Устройство содержит два канала 1 и 2 собщим выходным регистром 3, каждый из которых выполнен в виде последовательно сое диненных накопительного регистра 4, блока 5считывания и ключа 6, а также канальные блоки 7 оценки достоверности информации, выходы которых подсоединены к управляющим входам ключей 6 обоих каналов 1 и 2 25 через блок 8 автовыбора, а к дополнительнымключам 9 непосредственно, анализатор 10 временной задержки, последовательно соединенные многоканальный коррелятор 11, входы которого подключены к выходам накопитель ных регистров 4 обоих каналов 1 и 2, детек5 10 15 50 3тор 12 максимального сигнала и блок 13 управления, выходы которого подключены к управляющим входам блоков 5 считывания обоих каналов 1 и 2, а на входе каждого канала 1 н 2 введена линия задержки 14, при этом дополнительные ключи 9 включены между входами линии задержки 14 каждого канала 1, 2 и анализатором 10 временной задержки, выходы которого подключены соответственно к управляющим входам линии задержки 14 обоих каналов 1, 2 и входу коррекции блока 13 управления, а анализатор 10 временной задержки состоит из измерителя 15 временной задержки и вычислителя 16 задержки, кроме того, формирователь 17 управляющего сигнала, входы 18 и выход 19 устройства.Устройство работает следующим образом.Дискретные сигналы поступают параллельно на входы блоков 7 оценки и на входы дополнительных ключей 9 и линий задержки 14 блока 8 автовыбора.Формирователь 17 по данным блоков 7 оценки вырабатывает сигналы на открытие ключа 6 в том канале 1 (2), в котором качество принимаемой информации выше. Блоки 7 оценки, работающие по всем принимаемым символам, например по способу экстраполяции частоты ошибок, вырабатывают также бинарные сигналы управления дополнительными ключами 9 блока 8 автовыбора. Один или оба дополнительных ключа 9 открываются, если качество данных выше заданного порогового значения. Этим предотвращается влияние зашумленного канала на канал с хорошим качеством передаваемых данных через блок 8 автовыбора. Поступающая информация фазируется по тактовым интервалам в блоке 8 автовыбора и подается в накопительные регистры 4. Емкость накопительных регистров 4 определяется длиной слова, необходимого для уверенного индетифицирования данных в условиях помех, и допустимой величиной временного сдвига. В многоканальном корреляторе 11 производится перекрестное сравнение комбинаций символов постоянной длины из различных ячеек накопительных регистров 4. В результате сравнения в детекторе 12 определяется пара комбинаций символов,20 25 30 35 40 45 Выходная ширина детектора 12, соответствующая этой паре, определяет временной сдвиг между принимаемыми сигналами. В блоке 13 управления вычисляется номер тракта считывания и формируется соответствующий управляющий сигнал в блок 5 считывания, в результате чего принимаемая информация проходит на ключи 6 синхронно. В блоке 13 управления производится усреднение сигналов с выхода детектора 12 для повышения помехоустойчивости, а чтобы не терять быстродействия фазирования при перебросе схемы блока 8 автовыбора на один такт, используется сигнал мгновенной коррекции, поступающий в блок 13 управления от вычислителя 16. Формула изобретенияУстройство для приема дискретных сигналов, содержащее два канала с общим выходным регистром, каждый из которых выполнен в виде последовательно соединенных накопительного регистра, блока считывания и ключа, а также канальные блоки оценки достоверности информации, выходы которых подсоединены к управляющим входам ключей обоих каналов через блок автовыбора, а к дополнительным ключам непосредственно, отличающееся тем, что, с целью повышения точности фазирования при временных сдвигах сигналов, в него введены анализатор временной задержки, последовательно соединенные многоканальный коррелятор, входы которого подключены к выходам накопительных регистров обоих каналов, детектор максимального сигнала и блок управления, выходы которого подключены к управляющимвходам блоков считывания обоих каналов, а на входе каждого канала введена линия задержки, при этом дополнительные ключи включены между входами линии задержки каждого канала и анализатором временной задержки, выходы которого подключены соответственно к управляющим входам линий задержки обоих каналов и входу коррекции блока управления,Источники информации,принятые во внимание при экспертизе 1. Лвторское свидетельство СССР ЮО 188540,кл, Н 04 Н 1/02, 1966.613509 Составитель В. Белякович Тсхрсд Н. Рыбкина Редактор Н. Суханова Корректор Л. Брахнина Подписное Типография, пр, Сапунова, 2 Заказ 1142/10 Изд.504 Тираж 820 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
