Устройство для определения цикла повторения дискретной информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

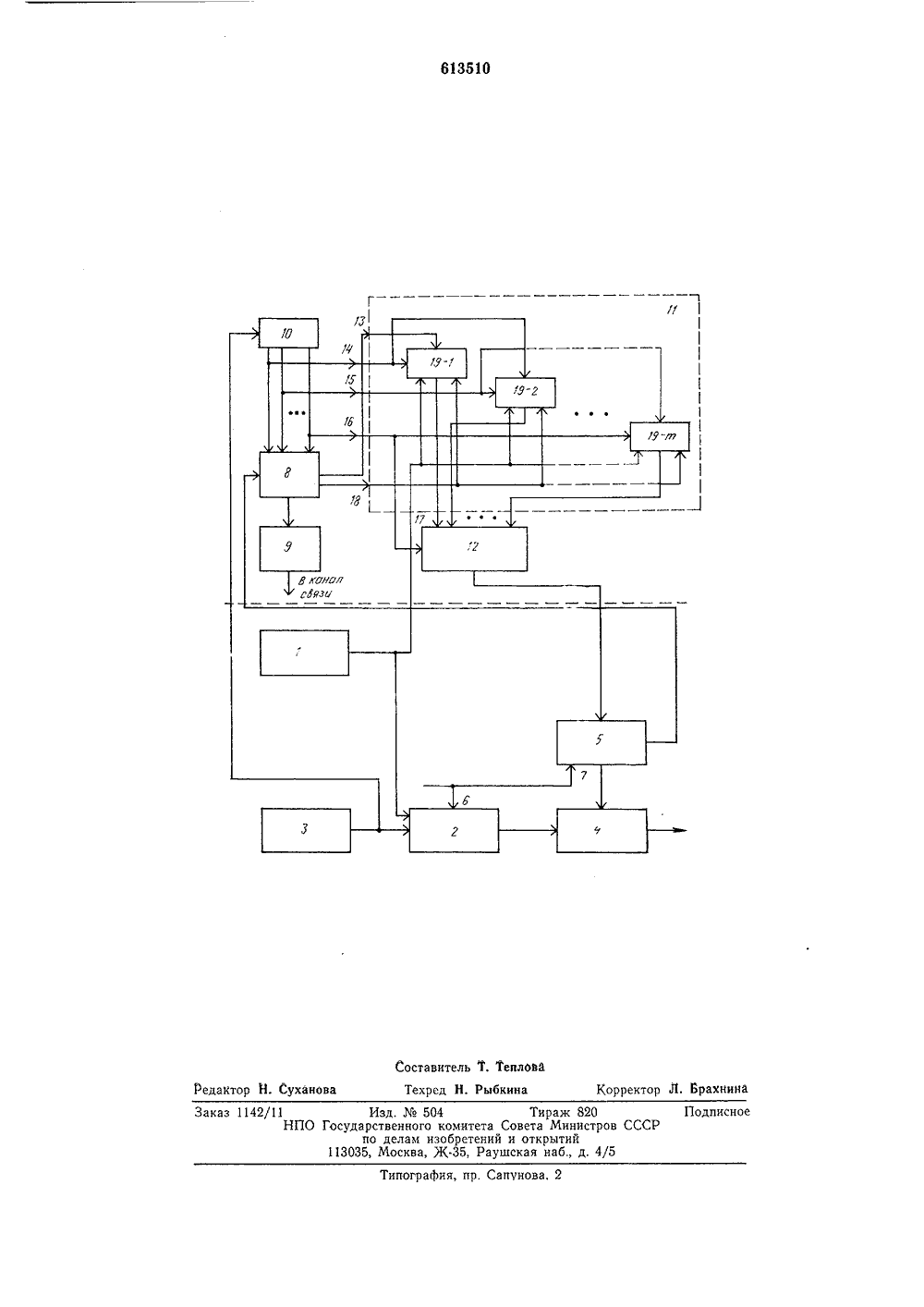

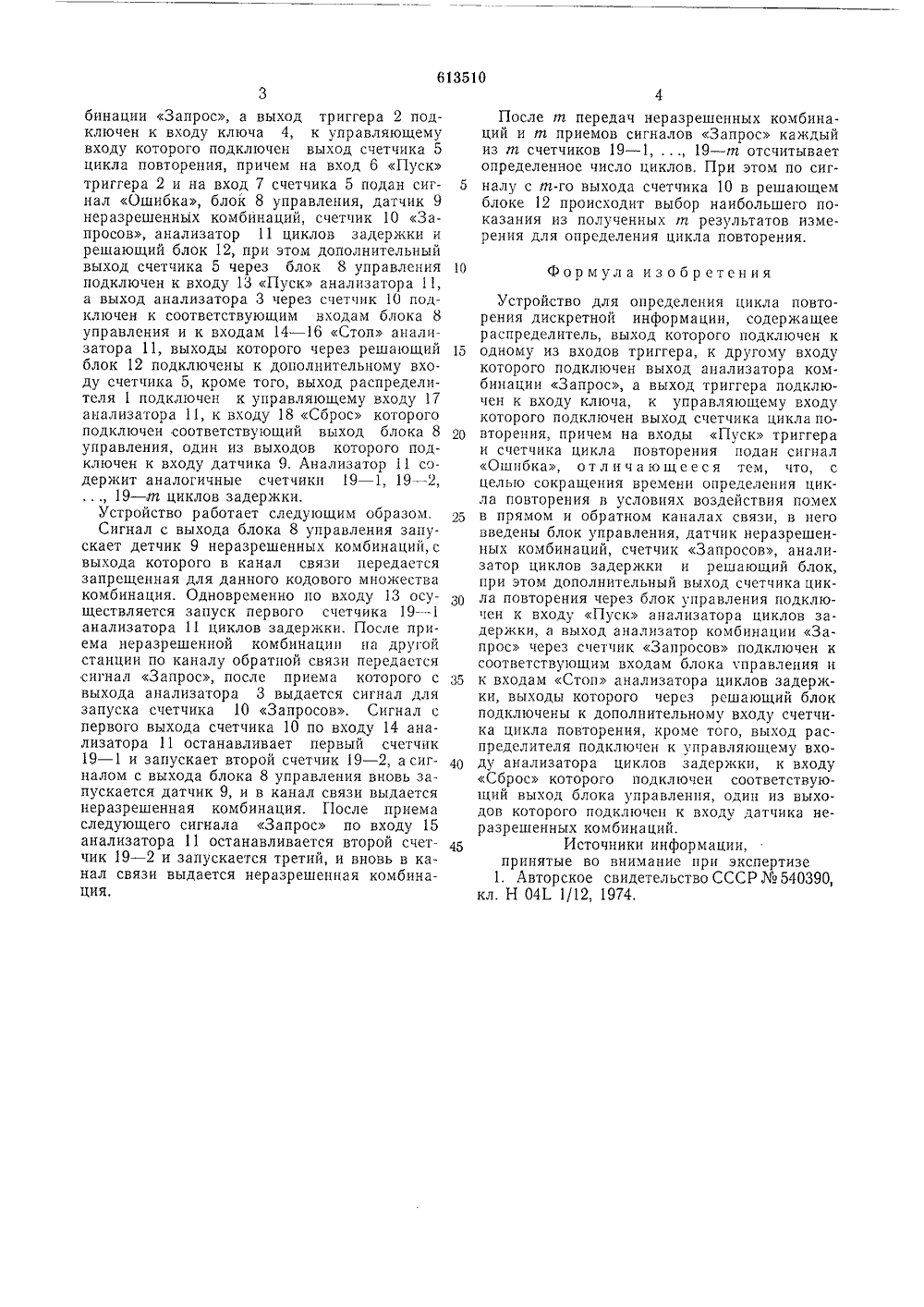

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1) 6135 Ю Соиа Советских Социалистических РеспубликАВТОР СК ИДЕТЕЛЬСТВУ лнительное к авт. свид-ву(45) Дата опубликования описания 09.06,78(51) М. Кл."- Н 041. 1/1 Государственный комите Совета Министров СССР УДК 621.39(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЦИКЛА ПОВТОРЕН ДИСКРЕТНОЙ ИНфОРЮАЦИИИзобретение относится к связи и можст использоваться в аппаратуре передачи данных с решающей обратной связью.Известно устройство для определения цикла повторения дискретной информации, содержащее распределитель, выход которого подключен к одному из входов триггера, к другому входу которого подключен выход анализатора комбинации Запрос, а выход триггера подключен к входу ключа, к управляющему входу которого подключен выход счетчика цикла повторения, причем на входы Пуск триггера и счетчика цикла повторения подан сигнал Ошибка 11.Однако известное устройство не позволяет достаточно быстро определить цикл повторения дискретной информации, особенно при воздействии помех в прямом и обратном каналах связи.Целью изобретения является сокращение времени определения цикла повторения в условиях воздействия помех в прямом и обратном каналах связи.Для этого в устройство для определения цикла повторения дискретной информации, содержащее распределитель, выход которого подключен к одному из входов триггера, к другому входу которого подключен выход анализатора комбинации Запрос, а выход триггера подключен к входу ключа, к управляющему входу которого подключен выход счетчика цикла повторения, причем на входы Пуск триггера и счетчика цикла повторения подан сигнал Ошибка, введены блок управления, датчик неразрешенных комбинаций, счетчик Запросов, анализатор циклов задержки и решающий блок, при этом дополнительный выход счетчика цикла повторения через блок управления подключен к входу 10 Пуск анализатора циклов задержки, а выход анализатора комбинации Запрос через счетчик Запросов подключен к соответствующим входам блока управления и к входам Стоп анализатора циклов задержки, выхо ды которого через решающий блок подключены к дополнительному входу счетчика цикла повторения, кроме того, выход распределителя подключен к управляющему входу анализатора циклов задержки, к входу Сброс которого подключен соответствующий выход блока управления, один из выходов которого подключен к входу датчика неразрешенных комбинаций.На чертеже приведена структурная электрическая схема предложенного устройства.Устройство для определения цикла повторения дискретной информации содержит распределитель 1, выход которого подключен к одному из входов триггера 2, к другому входу 30 которого подключен выход анализатора 3 ком.3бинации Запрос, а выход триггера 2 подключен к входу ключа 4, к управляющему входу которого подключен выход счетчика 5 цикла повторения, причем на вход 6 Пуск триггера 2 и на вход 7 счетчика 5 подан сигнал Ошибка, блок 8 управления, датчик 9 неразрешенных комбинаций, счетчик 10 Запросов, анализатор 11 циклов задержки и решающий блок 12, при этом дополнительный выход счетчика 5 через блок 8 управления подключен к входу 13 Пуск анализатора 11, а выход анализатора 3 через счетчик 10 подключен к соответствующим входам блока 8 управления и к входам 14 - 1 б Стоп анализатора 11, выходы которого через решающий блок 12 подключены к дополнительному входу счетчика 5, кроме того, выход распределителя 1 подключен к управляющему входу 17 анализатора 11, к входу 18 Сброс которого подключен соответствующий выход блока 8 управления, один из выходов которого подключен к входу датчика 9. Анализатор 11 содержит аналогичные счетчики 19 - 1, 19 - 2, , 19 - и циклов задержки.Устройство работает следующим образом.Сигнал с выхода блока 8 управления запускает детчик 9 неразрешенных комбинаций, с выхода которого в канал связи передается запрещенная для данного кодового множества комбинация. Одновременно по входу 13 осуществляется запуск первого счетчика 19 - 1 анализатора 11 циклов задержки. После приема неразрешенной комбинации па другой станции по каналу обратной связи передается сигнал Запрос, после приема которого с выхода анализатора 3 выдается сигнал для запуска счетчика 10 Запросов. Сигнал с первого выхода счетчика 10 по входу 14 анализатора 11 останавливает первый счетчик 19 - 1 и запускает второй счетчик 19 - 2, а сигналом с выхода блока 8 управления вновь запускается датчик 9, и в канал связи выдается неразрешенная комбинация. После приема следующего сигнала Запрос по входу 15 анализатора 11 останавливается второй счетчик 19 - 2 и запускается третий, и вновь в канал связи выдается неразрешенная комбинация. После т передач неразрешенных комбинаций и т приемов сигналов Запрос каждый из и счетчиков 19 - 1, , 19 - т отсчитывает определенное число циклов. При этом по сиг налу с т-го выхода счетчика 10 в решающемблоке 12 происходит выбор наибольшего показания из полученных т результатов измерения для определения цикла повторения.10Формула изобретенияУстройство для определения цикла повторения дискретной информации, содержащеераспределитель, выход которого подключен к15 одному из входов триггера, к другому входукоторого подключен выход анализатора комбинации Запрос, а выход триггера подключен к входу ключа, к управляющему входукоторого подключен выход счетчика цикла по 20 вторения, причем на входы Пуск триггераи счетчика цикла повторения подан сигналОшибка, отл и ч а ющеес я тем, что, сцелью сокращения времени определения цикла повторения в условиях воздействия помех25 в прямом и обратном каналах связи, в неговведены блок управления, датчик неразрешенных комбинаций, счетчик Запросов, анализатор циклов задержки и решающий блок,при этом дополнительный выход счетчика цикЗ 0 ла повторения через блок управления подключен к входу Пуск анализатора циклов задержки, а выход анализатор комбинации Запрос через счетчик Запросов подключен ксоответствующим входам блока правления иЗ 5 к входам Стоп анализатора циклов задержки, выходы которого через решающий блокподключены к дополнительному входу счетчика цикла повторения, кроме того, выход распределителя подключен к управляющему вхо 40 ду анализатора циклов задержки, к входуСброс которого подключен соответствующий выход блока управления, один из выходов которого подключен к входу датчика неразрешенных комбинаций.45 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМю 540390,кл. Н 041. 1/12, 1974.Редактор Н. Суханова Корректор Л. Врахнина Подписное Типография, пр. Сапунова, 2 Заказ 1142/11 Изд.504 Тираж 820 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д, 4/5
