Формирователь импульсов

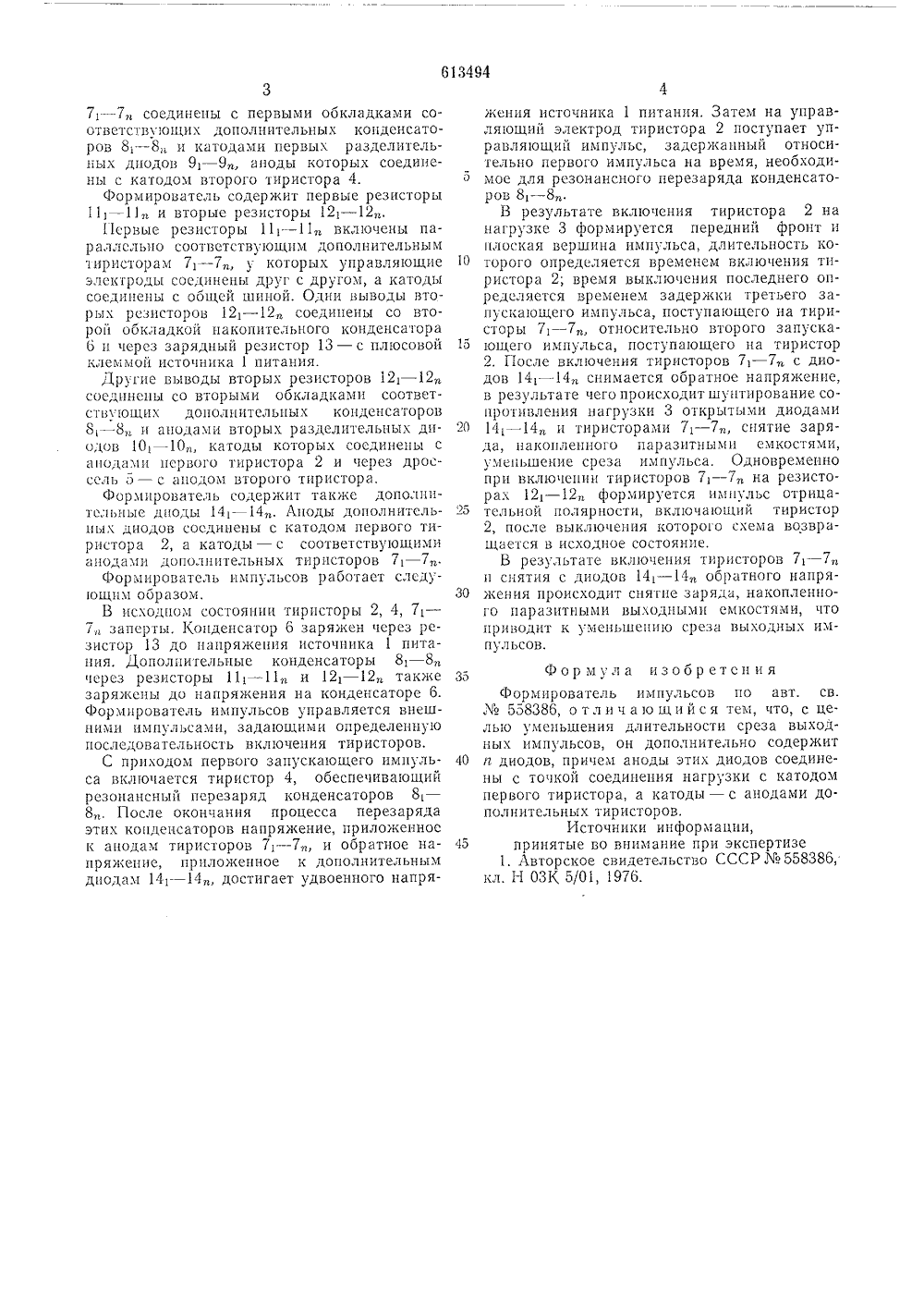

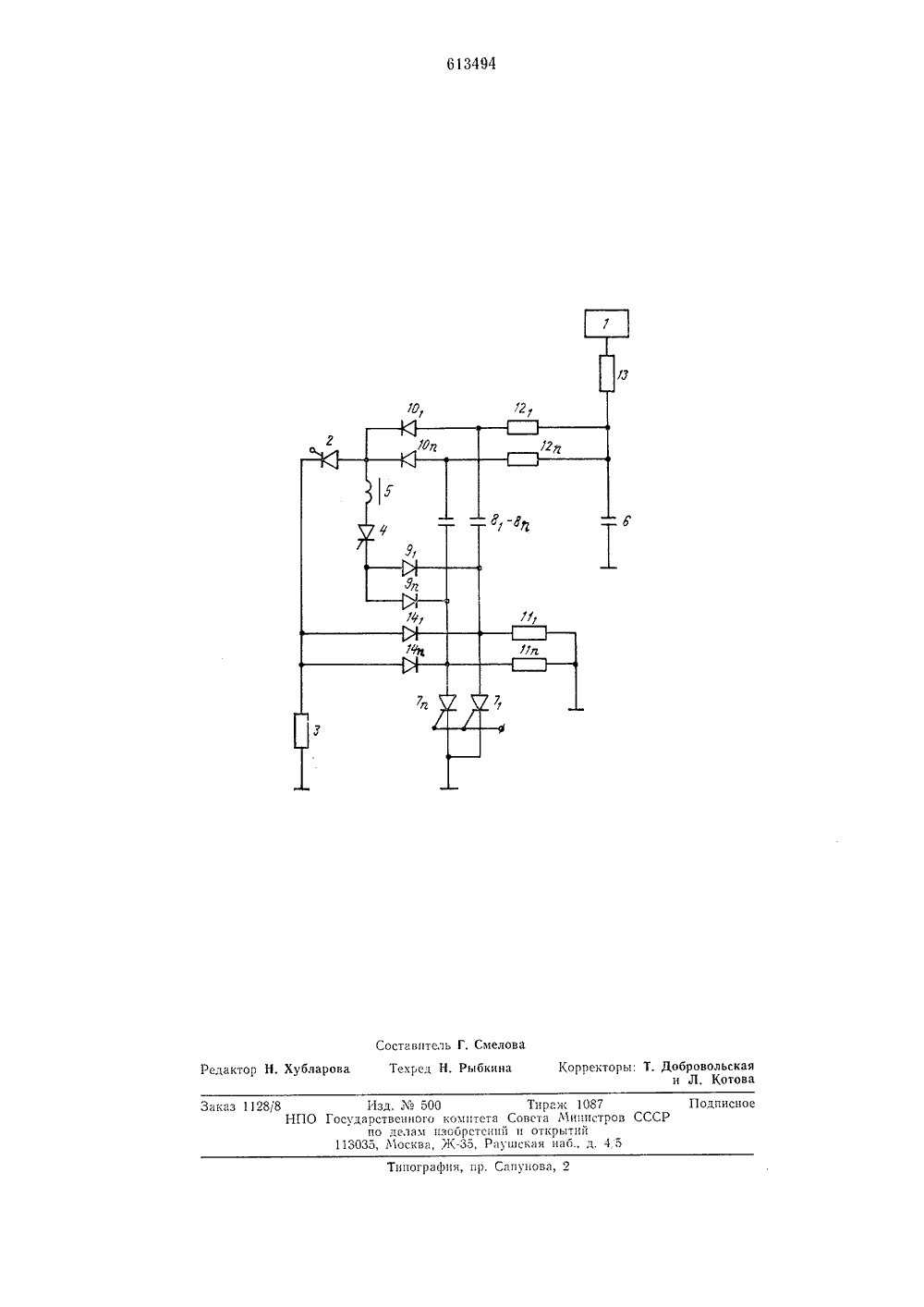

ОПИСАНИ 5ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВКДЕТЕДЬСТВУ 1111 ФЦ 494 Союз Советских Социалистических Республик(2 осударственнык комите овета Министров СССРло делам изобретений и открытнЙ 3) УД 1 621,374,2) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ с радиотехнике ц устройствах имдиодов, каом первого анодом вто(45) Дата опубликования Изобретение относится 1может быть использовано впульсного питания,По основному авт, св,55838 б известен формирователь импульсов, содержащий ис точник питания, первый тиристор, между катодом которого и общей шиной включена нагрузка, второй тиристор, дроссель, накопительный конденсатор, первая обкладка которого соединена с общей шиной, и дополни тельных тиристоров, и дополнительных конденсаторов, и первых и и вторых разделительных диодов, причем аноды дополнительных тиристоров соединены с первыми обкладками соответствующих дополнительных конденса торов и катодами первых разделительных диодов, а аноды первых разделительных диодов соединены с катодом второго тиристора, содержащий также и первых и и вторых резисторов, причем первые резисторы включены 20 параллельно соответствующим дополнительным тиристорам, у которых управляющие электроды соединены друг с другом, а катоды соединены с общей шиной, одни выводы вторых резисторов соединены со второй обклад кой накопительного конденсатора и через зарядный резистор - с полюсом источника питания, а другие выводы вторых резисторов соединены со вторыми обкладками соответствующих дополнительных кондецсаторов и 30 ацодамц вторых разделительныхтоды которых соединены с анодтцристора и через дроссель - срого тирцстора 1"1.Однако такой формирователь не позволяет получать импульсы с короткой длцтельцостью заднего фронта, что обусловлено паразитными параметрами нагрузки, емкостью монтажа и элементов схемы формирователя.Целью изобретения является умеш шсцце длительности среза выходных импульсов.Для этого в предлагаемьш формирователь импульсов введены дополнительно и диодов, причем аноды этцх диодов соединены с точкоц соединения нагрузки с катодом первого тцристора, а катоды - с анодами дополни- тельны.; тиристоров.На чертеже приведена прцьщппцальцая электрическая схема предлагаемого формирователя импульсов.Формирователь импульсов содержит: источник 1 питания; первый тцрпстор 2, между катодом которого и общей шиной включена нагрузка 3; второй тирпстор 4; дроссель 5; цакопительцыц конденсатор б, первая обкладка которого соединена с общей шиной; дополнительные тпрпсторы 71 - 7; дополнительные конденсаторы 81 - 8 П.; первые разделительные диоды 91 - 9 П; вторые разделительные диоды 10, - 10. Аноды дополнительных тцрцсторов10 15 20 э 30 40 15 7 - 7 соединены с первыми обкладками соответствующих дополнительных конденсаторов 8; - 8 и катодами первых разделительных диодов 9 - 9, аноды которых соединены с катодом второго тиристора 4.Формирователь содержит первые резисторы 11 - 11 и вторые резисторы 12 - 12.11 срвые резисторы 11 - 11 включены параллельно соответствующим дополнительным иристорам 7, - 7, у которых управляющие электроды соединены друг с другом, а катоды соединены с общей шиной. Одни выводы вторых резисторов 12, - 12 соединены со второй обкладкой накопительного конденсатора 6 и через зарядный резистор 13 - с плюсовой клеммой источника 1 питания,Другие выводы вторых резисторов 12, - 12 соединены со вторыми обкладками соответствующих дополнитель ых конденсаторов 8 - 8 и анодами вторых разделительных диодов 10 -10, катоды которых соединены с анодами первого тиристора 2 и через дроссель 5 с анодом второго тиристора,Формирователь содержит такхке допол птельные диоды 14 - 14, Аноды дополнительных диодов соединены с катодом первого тиристора 2, а катоды - с соответствующими анодами дополнительных тиристоров 7, - 7.Формирователь импульсов работает следующим образом.В исходном состоянии тирпсторы 2, 4, 7, - 7 заперты, Конденсатор 6 заряжен через резистор 13 до напряжения источника 1 питания. Дополнительные конденсаторы 8 - 8 через резисторы 11, - 11 и 12, - 12 также заряжены до напряжения на конденсаторе 6. Формирователь импульсов управляется внешними импульсами, задающими определенную последовательность включения тиристоров.С приходом первого запускающего импульса включается тиристор 4, обеспечивающий резопансньш перезаряд конденсаторов 8 - 8, После окончания процесса перезаряда этих конденсаторов напряжение, приложенное к анодам тиристоров 7 - 7 и обратное напряжение, приложенное к дополнительным диодам 14 - 14, достигает удвоенного напряжения источника 1 питания, Затем на управляющий электрод тиристора 2 поступает управляющий импульс, задергканный относительно первого импульса на время, необходимое для резонансного перезаряда конденсаторов 8 - 8 .В результате включения тиристора 2 на нагрузке 3 формируется передний фронт и плоская вершина импульса, длительность которого определяется временем включения тиристора 2; время выключения последнего определяется временем задержки третьего запускающего импульса, поступающего на тиристоры 7, - 7, относительно второго запускающего импульса, поступающего на тиристор 2. После включения тиристоров- 7 с диодов 14, - 14 снимается обратное напряжение, в результате чего происходит шунтирование сопротивления нагрузки 3 открытыми диодами 14, - 14 и тиристорами 7 - 7 снятие заряда, накопленного паразитны ми емкостями, уменьшение среза импульса. Одновременно при включс ии тиристоров 7, - 7 на резисторах 12 - 12,формируется импульс отрицательной полярности, включающий тиристор 2, после выключения которого схема возвращается в исходное состояние.В результате включения тиристоров 7 -и снятия с диодов 14, - 14 обратного напряжения происходит снятие заряды, накопленного паразитными выход ыми емкостями, что приводит к уменьшению среза выходных импульсов,Фор мула изобр етен и яФормирователь импульсов по авт. св.558386, отличающийся тем, что, с целью уменьшения длительности среза выходных импульсов, он дополнительно содержит и диодов, причем аноды этих диодов соединены с точкой соединения нагрузки с катодом первого тиристора, а катоды - с анодами дополнительных тиристоров,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР 558386, кл. Н ОЗК 5/01, 1976.613494 Редактор Н. Хубларова Заказ 1128/8 Изд. ЪЪ 500 Тираж 1087 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К, Раушская нао., д. 4 5
