Формирователь одиночных импульсов

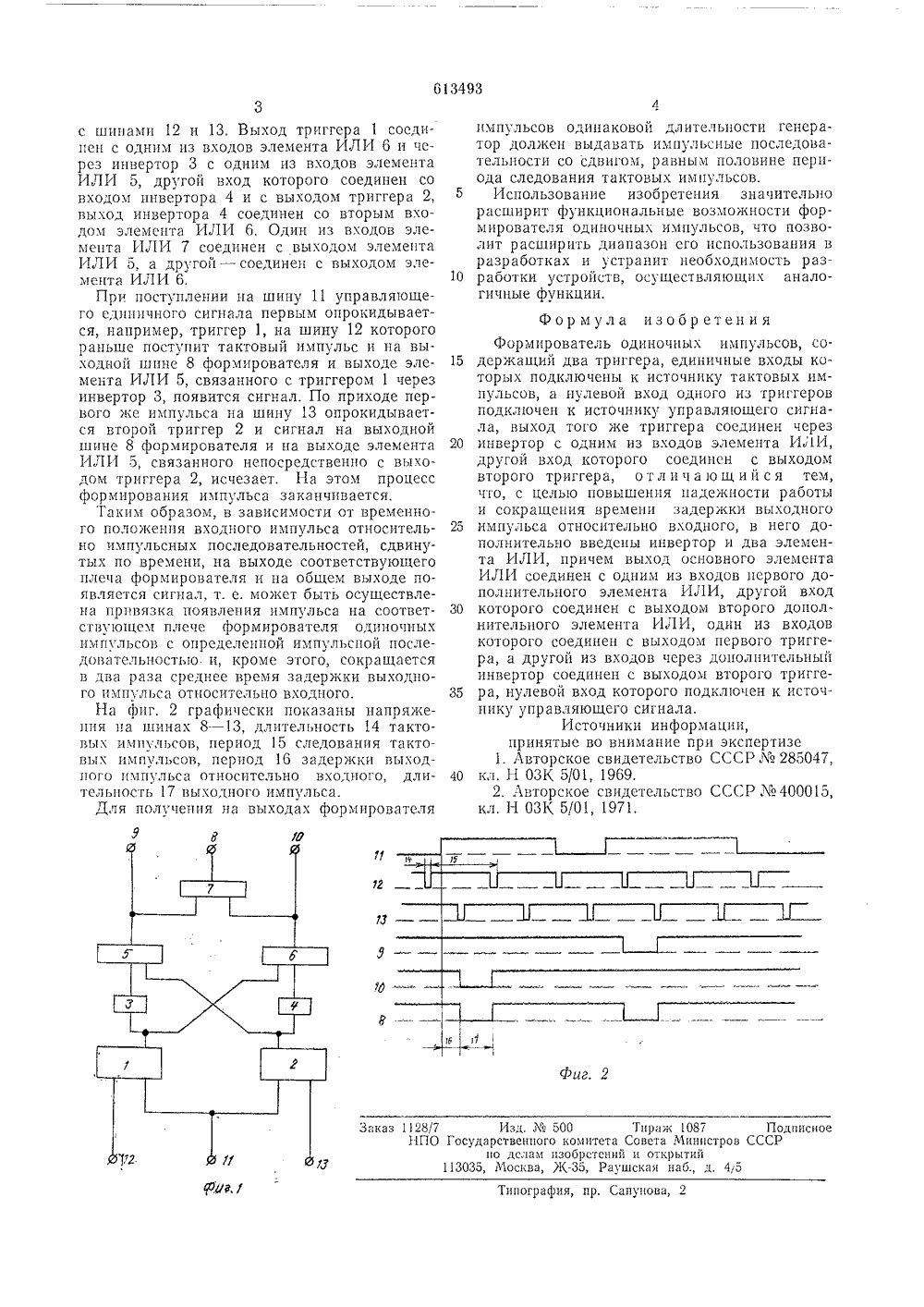

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 111) 6 3493 Союз Советских Социалистических Республик(51) М. Кл,". Н ОЗК 5,рисоединецием заяв ц Ме Государственный комитет Совета Министров СССР(53) х"ДК бо 1 373(088 8 Бюллетень Ме по делам изобретен и открытий45) Дата опубликования описания 19.0 б,78 2) Автор изобретения роно 71) Заявитель РМИРОВАТЕЛЬ ОД НОЧНЫХ ИМПУЛЬС 10 15 20 2 д К АВТОРСКОМУ СВИ б 1) Дополнительное к ав 3) Опубликовано 30.06.7 Изооретецие относится к импульсной технике и может быть использовано в системахсинхронизации по посылкам, в устройствахавтоматики, квазиэлектронных и электронных АТС и коммутаторах,Известен формирователь импульсов, содержащий генератор тактовых импульсов с двумя выходами, выдающий две импульсные последовательности, сдвинутые по времени, дватриггера и логические элементы 1.Наиболее близким к изобретению техническим решением является формировательодиночных импульсов, содержащий генератортактовых импульсов с двумя выходами, вы.дающий две импульсные последовательности,сдвинутые по времени, два триггера, логические элементы 21.Недостатком известных формирователейявляется большое время задержки выходногосигнала относительно входного и низкая надежность,Целью изобретения является повышениенадежности работы и сокращение времени задержки выходного импульса относительновходного,Поставленная цель достигается тем, что вформирователь одиночных импульсов, содержащий два триггера, единичные входы которых подключены к источнику тактовых импульсов, а нулевой вход одного из триггеров оподключен и источнику управляющего сигнала, выход этого жс триггера соединен через цнвертор с одним цз входов элемента ИЛИ, другой вход которого соединен с выходом второго триггера, дополнительно введены ццвертор и два элемента ИЛИ, причем выход основного элемента ИЛИ соединен с одним цз входов первого дополнительного элемента ИЛИ, другой вход которого соединен с выходом второго дополнительного элемента ИЛИ, один из входов которого соединен с выходом первого триггера, а другой из входов через дополнительный инвертор соединен с выходом второго триггера, нулевой вход которого подключен к источнику управляющего сигнала,На фиг. 1 представлена функциональная схема предлагаемого формирователя; на фпг.2 приведены временные диаграммы, поясняющие его работу.Формирователь одиночных импульсов содержит триггеры 1 и 2, пнверторы 3 и 4, элементы ИЛИ 5 - 7, выходные шины 8 - 10, шину 11 управляющего сигнала, шины 12 ц 13 тактовых импульсов, сигналы на которых раз. несены во времени.Нулевые входы триггеров 1 ц 2 соедццс ны с шиной 11 управляющего сигнала, на нцх в исходном состоянии подан нулевой сигнал. Единичные входы триггеров 1 и 2 соединеныИзд. М 500Государственного когн нтыо дедам пзобрст13035, Москва, 71(-35,Тпрагк 1087 та Совета Мины ннй и открытий Ра ушска н па б., д1 сное ов С ипографня, пр, Сапунов с шцамп 12 и 13, Выход триггера 1 соединен с одним пз входов элемента ИЛИ б и через инвертор 3 с одним из входов элемента ИЛИ 5, другой вход которого соединен со входом инвертора 4 и с выходом триггера 2, выход инвертора 4 соединен со вторым входом элемента ИЛИ б, Один из входов элемента ИЛИ 7 соединен с выходом элемента ИЛИ 5, а другой - соединен с выходом элемегта ИЛИ 6.При поступлении на шину 11 управляющего единичного сигнала первым опрокидывается, например, триггер 1, на шину 12 которого раньше поступит тактовый импульс и па выходной шине 8 формирователя и выходе элемента ИЛИ 5, связанного с триггером 1 через инвертор 3, появится сигнал. По приходе первого же импульса на шину 13 опрокидывается второй триггер 2 и сигнал на выходной шине 8 формирователя и на выходе элемента ИЛИ 5, связанного непосредственно с выходом триггера 2, исчезает. На этом процесс формирования импульса заканчивается,Таким образом, в зависимости от временного положения входного импульса относительно 1 мпульсных последовательностей, сдвинутых по времени, на выходе соответствующего плеча формирователя и на общем выходе появляется сигнал, т. е. может быть осуществлена привязка появления импульса на соответствующем плече формирователя одиночных импульсов с определенной импульсной последовательностью и, кроме этого, сокращается в два раза среднее время задержки выходного импульса относительно входного.На фиг. 2 графически показаны напряжения на шинах 8 - 13, длительность 14 тактовых импульсов, период 15 следования тактовых импульсов, период 16 задержки выходного импульса относительно входного, длительпость 17 выходного импульса.Для получения ца выходах формирователя9 импульсов одинаковой длительности генера.тор должен выдавать импульсные последовательности со сдвигом, равным половине периода следования тактовых импульсов.5 Использование изобретения значительнорасширит функциональные возможности формирователя одиночных импульсов, что позволит расширить диапазон его использования в разработках и устранит необходимость раз работки устройств, осуществляющих аналогичные функции. Формула изобретенияФормирователь одиночных импульсов, со 15 держащий два триггера, единичные входы которых подключены к источнику тактовых импульсов, а нулевой вход одного из триггеровподключен к источнику управляющего сигнала, выход того же триггера соединен через20 инвертор с одним из входов элемента И,11 И,другой вход которого соединен с выходомвторого триггера, отличающийся тем,что, с целью повышения надежности работыи сокращения времени задержки выходного25 импульса относительно входного, в него дополнительно введены инвертор и два элемента ИЛИ, причем выход основного элементаИЛИ соединен с одним из входов первого дополнительного элемента ИЛИ, другой вход30 которого соединен с выходом второго дополнительного элемента ИЛИ, один из входовкоторого соединен с выходом первого триггера, а другой из входов через дополнительныйинвертор соединен с выходом второго тригге 35 ра, нулевой вход которого подключен к источнику управляющего сигнала.Источники информации,принятые во внимание при экспертизе1. Лвторское свидетельство СССР285047,40 кл, Н ОЗК 5/01, 1969.2. Лвторское свидетельство СССР М 400015,кл. Н ОЗК 5101, 1971,
