Формирователь импульсов управления силовыми тиристорами

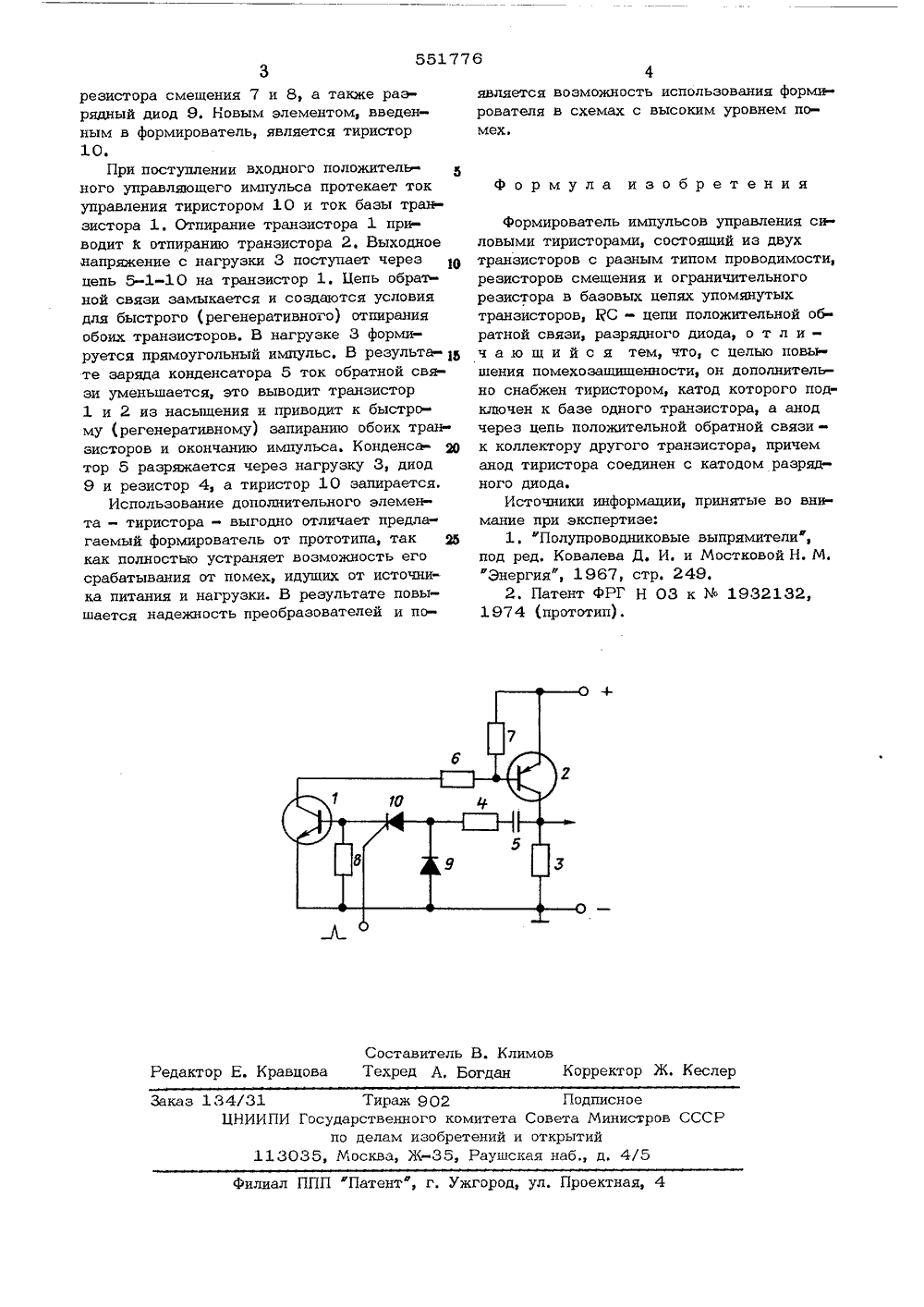

Союз Советских Социалистимеских РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 07.01.76 (21) 2311 ЦМ, 1 л, Н 02 М 1/О нением заявки-прис осударственныи комитетСовета Министров СССРпо делам изаоретенийи открытий(45) Дата опубликования описания 09.06.7 У 1% 621. 31 4.5) Заявитель 4 РМИРОВАТЕЛЬ ИМПУЛЬСОВ УП СИЛОВЫМИ ТИРИ С ТОРАМИВЛЕ зобретение относится ласти преоб схема предлс ртеже представлена формирователя. ирователь содержит ( тт - 1-Ъ типа) иор 2 (р-тт-р типа) являются входные осформаторов,цепь по вязи из резистора 4 раничительный резис На че женн ого Формвходнои транвыходной нагрузку 3, мотки импульсожительной оби кондепсатотор 6 и два зистортранзисткоторойных транратнойра 5, о зовательной техники и предназначено для использования в системах управления тиристорными преобразователями различного назначения, в частности преобразователями вы сокой частоты для индукционного нагрева.Известны выходные устройства на основе блокинг-генераторов и усилителей с положительной обратной связью 1.1.Наиболее близкими по технической сущ О ности к предложенному являются выходные формирователи, выполненные на транзисторах с разным типом проводимости с КС -цепью положительной обратной связи 21. Такие схемы не требуют сложного трансформа тора, трансформатор может быть вынесен к тиристору, потребление энергии формирователем происходит только в момент формирования выходного импульса, длительность выходного импульса определяется самим 20 формирователем, а управление схемами воэ можно узкими импульсами,Однако указанные схемы обладают существенным недостатком - низкой помехоустойчивостью. Наводки из источника питания и из силовой схемы преобразователя из-за постоянно действующей положительной обратной связи способны привести к ложному срабатыванию устройств.Целью изобретения является повышение помехозащищенности выходного формирователя на транзисторах с разным типом проводимости и КС - цепью положительной обратной связи.Для этого формирователь снабжен дополнительным тиристором, катод которого подключен к базе одного транзистора, а анод через цепь положительной обратной связик коллектору другого транзистора, причем анод тиристора соединен с катодом разрядного диода.Тираж 902 Государственного коми по делам изобрете 35, Москва, Ж, РПодписноетета Совета Министроний и открытийаушская наб., д. 4/5 ал ППП Патент, г. Ужгород, ул. Проектная, 4 резистора смещения 7 и 8, а также разрядный диод 9. Новым элементом, введенным в формирователь, является тиристор 10.При поступлении входного положительного управляющего импульса протекает ток управления тиристором 10 и ток базы транзистора 1. Отпирание транзистора 1 приводит и отпиранию транзистора 2. Выходное напряжение с нагрузки 3 поступает через цепь 5-1-10 на транзистор 1. Цепь обратной связи замыкается и создаются условия для быстрого (регенеративного) отпирания обоих транзисторов, В нагрузке 3 формируется прямоугольный импульс. В результа те заряда конденсатора 5 ток обратной связи уменьшается, это выводит транзистор 1 и 2 из насыщения и приводит к быстрому (регенеративному) запиранию обоих транзисторов и окончанию импульса. Конденса- р тор 5 разряжается через нагрузку 3, диод 9 и резистор 4, а тиристор 10 запирается.Использование дополнительного элемента - тиристора - выгодно отличает предла гаемый формирователь от прототипа, так как полностью устраняет возможность его срабатывания от помех, идущих от источника питания и нагрузки. В результате повышается надежность преобразователей и по 4является возможность использования формирователя в схемах с высоким уровнем помех. формула изобретения формирователь импульсов управления силовыми тиристорами, состоящий из двухтранзисторов с разным типом проводимости,резисторов смещения и ограничительногорезистора в базовых цепях упомянутыхтранзисторов, КС - цепи положительной обратной связи, разрядного диода, о т л и -ч а ю щ и й с я тем, что, с целью повышения помехозащищенности, он дополнительно снабжен тиристором, катод которого подключен к базе одного транзистора, а анодчерез цепь положительной обратной связик коллектору другого транзистора, причеманод тиристора соединен с катодом разрядного диода.Источники информации, принятые во внимание при экспертизе:1. "Полупроводниковые выпрямители,под ред. Ковалева Д. И. и Мостковой Н. М.
