Устройство для сигнализации предельных значений контролируемых параметров

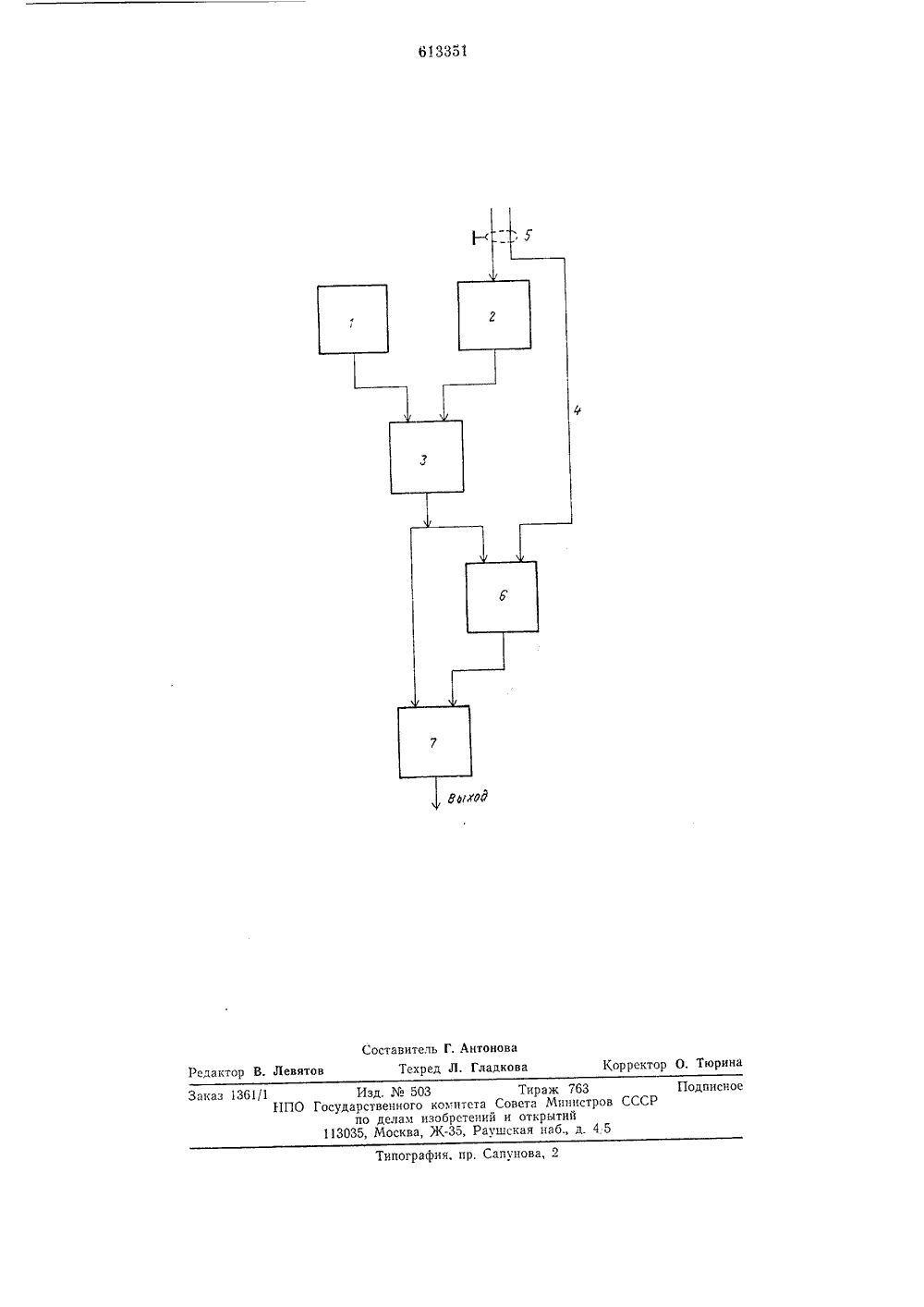

(45) Дата опубликования описания 19.07.78Государственный комитет Совета Министров СССР ло делам изобретенийи открытий(54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ,;РЕДЕЛЬНЫХ ЗНАЧЕНИЙ КОНТРОЛИРУЕПАРАМЕТРОВ 2 Устройство относится к области сигнализации и может применяться для контроля режимов работы оборудования.Известно устройство для сигнализации предельных значений контролируемых параметров, содержащее электроконтактные преобразователи и релейные схемы управления. Недостатком его является малое быстродействие и невысокая надежность 1.Наиболее близким техническим решением к изобретению является устройство для сигнализации предельных значений контролируемых параметров, содержащее в каждом канале блок задания предельного значения контролируемых параметров, вход которого подключен к одному из входов нуль-органа, и датчик контролируемого параметра, вход которого подключен к линии связи с контролируемым объектом, а выход соединен с другим входом нуль- органа 2. Недостатком известного устройства является низкая помехоустойчивость при работе в условиях воздействия сильных электрических полей, например, при контроле силового электрооборудования.Целью изобретения является повышение помехоустойчивости устройства. Указанная цель достигается тем, что в устройство введены в каждом канале элемент И - НЕ, элемент И и разомкнутая однопроводная линия, выход нуль-органа подключен к первому входу элемента И и к первому входу элемента И - НЕ, второй вход которого соединен с разомкнутой однопроводной линией, а выход подключен ко второму входу элемента И, выход которого соединен с выходом устройства, разомкнутая 10 однопроводная линия заключена в общийэкран с линией связи с контролируемым объектом. На чертеже представлена блок-схема од 15 ного канала устройства для сигнализациипредельных значений контролируемых параметровв.Устройство содержит блок задания предельных значений контролируемых пара 20 метров 1 и датчик контролируемого параметра 2, выходы которых соединены совходом нуль-органа 3, разомкнутую однопроводную линию 4, введенную в линию 5связи с контролируемым объектом и со 25 единенную со входом элемента И - НЕ 6,к другому входу которого подключен выход нуль-органа 3. Выход элемента И - НЕ6 и выход нуль-органа 3 подключены ковходу элемента И 7, выход которого сое 30 динен с выходом устройства,Устройство работает следующим образом. В случае нарушения нормального режима работы контролируемого обьекта вы ходной сигнал датчика контролируемого параметра 2 в один из моментов времени становится равным сигналу блока задания предельных значений контролируемых параметров 1, срабатывает нуль-орган 3, и 10 на входах элемента И - НЕ 6 и элемента И 7 устанавливается высокий уровень сигнала, Если срабатывание нуль-органа 3 не явилось результатом наведения в линии связи 5 ЭДС помехи, на втором входе 15 элемента И - НЕ 6 величина сигнала близка к нулю. Таким образом, на обоих входах элемента И 7 имеется высокий уровень сигнала и на выходе устройства появляется сигнал предельного значения контроли руемого параметра. Если недопустимое изменение выходного сигнала датчика контролируемого параметра 2 возникло в результате наведения в линии связи 5 ЭДС помехи, то благодаря наведению в разом кнутой однопроводной линии 4 такой же ЭДС на входе элемента И - НЕ 6 появляется высокий уровень сигнала, следовательно, на одном из входов элемента И 7 величина сигнала близка к нулю, и сигнал 30 предельного значения на выходе устройства отсутствует. Формула изобр етени яУстройство для сигнализации предельных значений контролируемых параметров, содержащее в каждом канале блок задания предельного значения контролируемого параметра, выход которого подключен к одному из входов нуль-органа, и датчик контролируемого параметра, вход которого подключен к линии связи с контролируемым объектом, а выход соединен с другим нуль-органом, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчивости устройства, в него введены в каждом канале элемент И - НЕ, элемент И и разомкнутая однопроводная линия, выход нуль-органа подключен к первому входу элемента И и к первому входу элемента И - НЕ, второй вход которого соединен с разомкнутой однопроводной линией, а выход подключен ко второму входу элемента И, выход которого соединен с выходом устройства, разомкнутая однопроводная линия заключена в общий экран с линией связи с контролируемым объектом.Источники информации,принятые во внимание при экспертизе 1. Волосов С. С. Основы автоматизации измерений. М., изд-во Стандартов, 1974, с. 338.2. Авторское свидетельство СССР Уо 450212, кл, 6 08 В 21/00, 11.06.73.Составитель Г. Антоноваедактор В. Левятов Техред Л. Гладкова Корректор О. Тюрина аказ 1351/1Е 1 П одписно ипография, пр. Сапунова, 2 Изд. Мз 503 сударственного к по делам изо 13035, Москва, о цтетабретениЖ, Ра Тираж 763овета Министров ССи открытийшская наб., д. 4 5
