Устройство для определения выборки контролируемых параметров

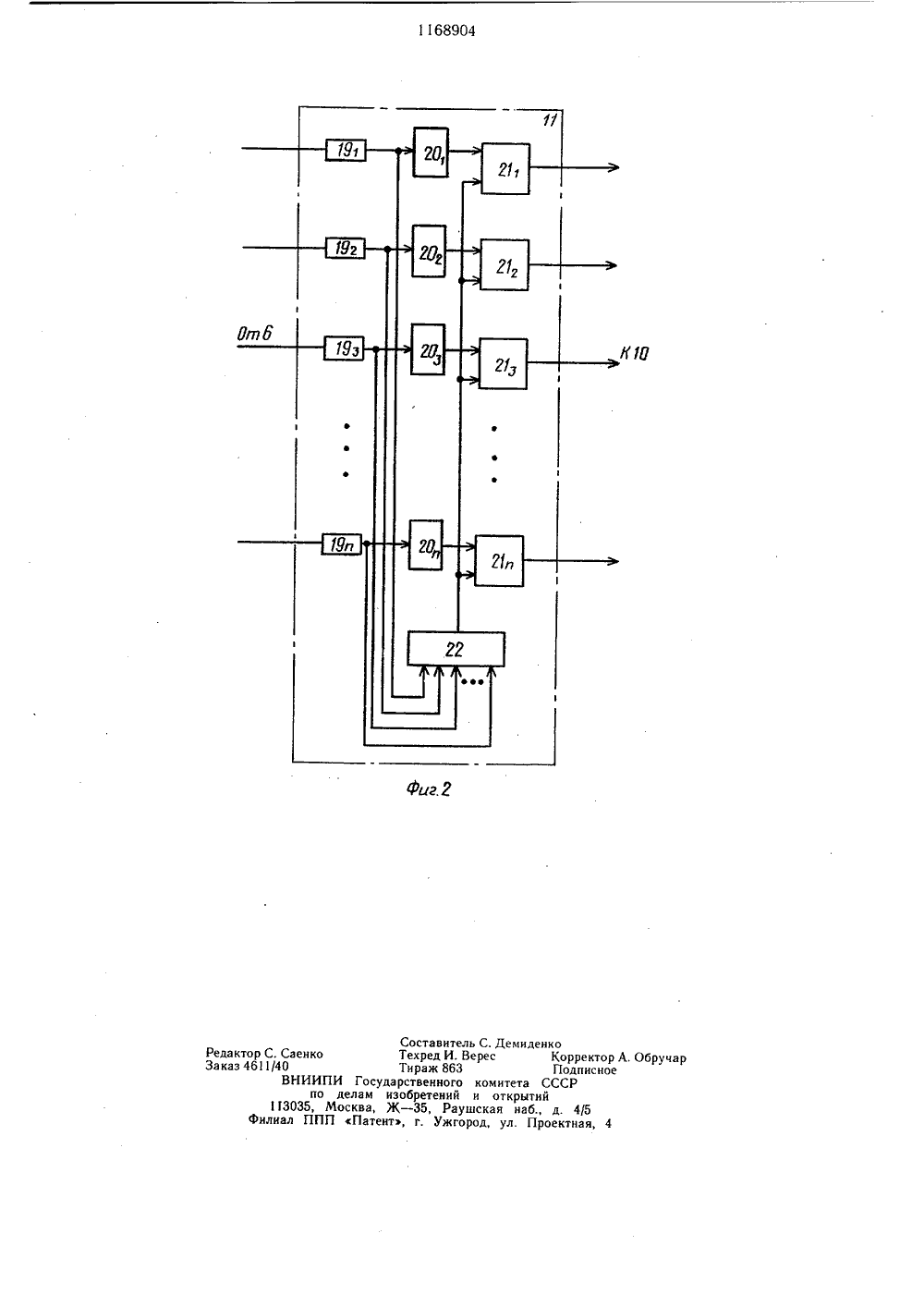

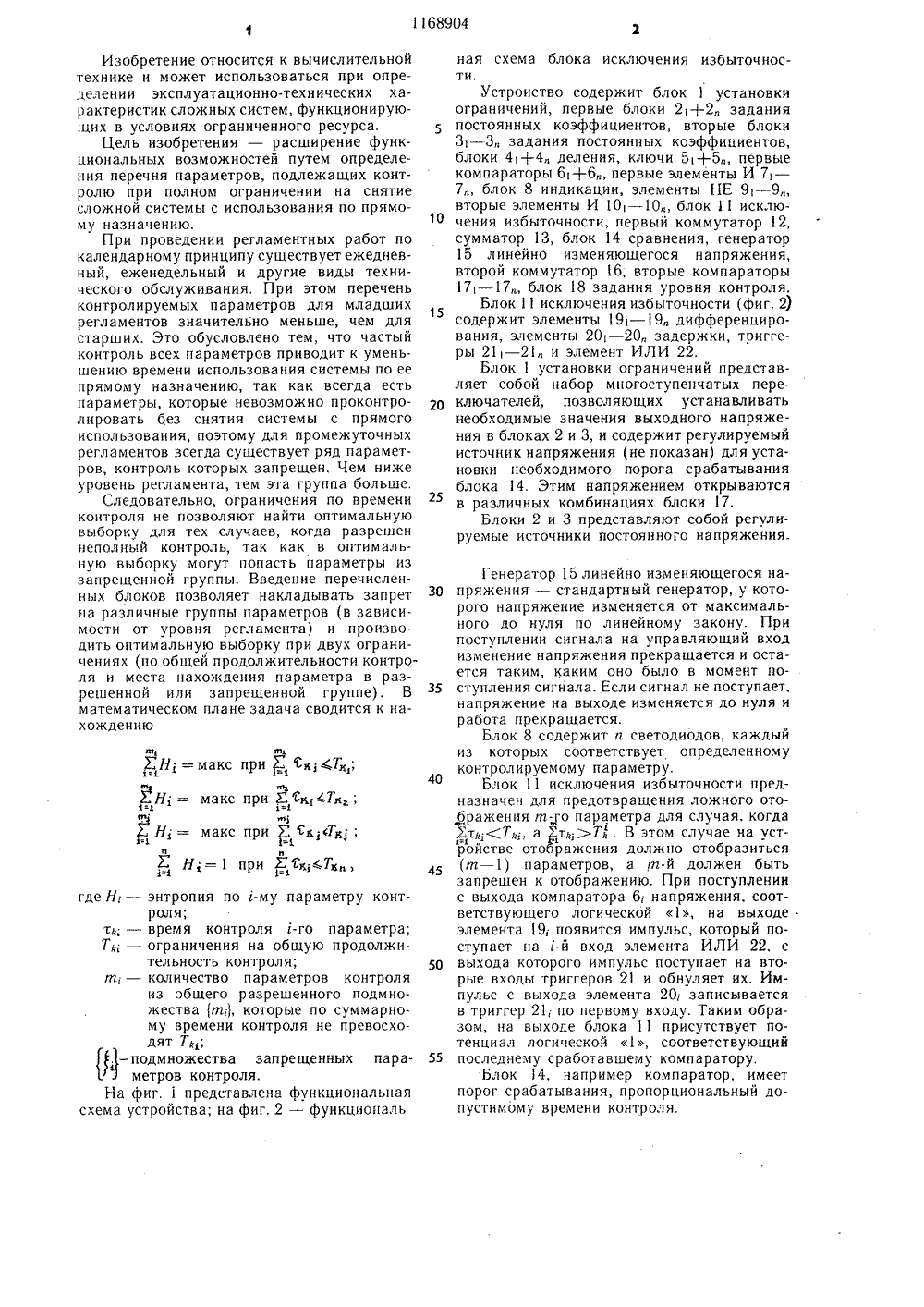

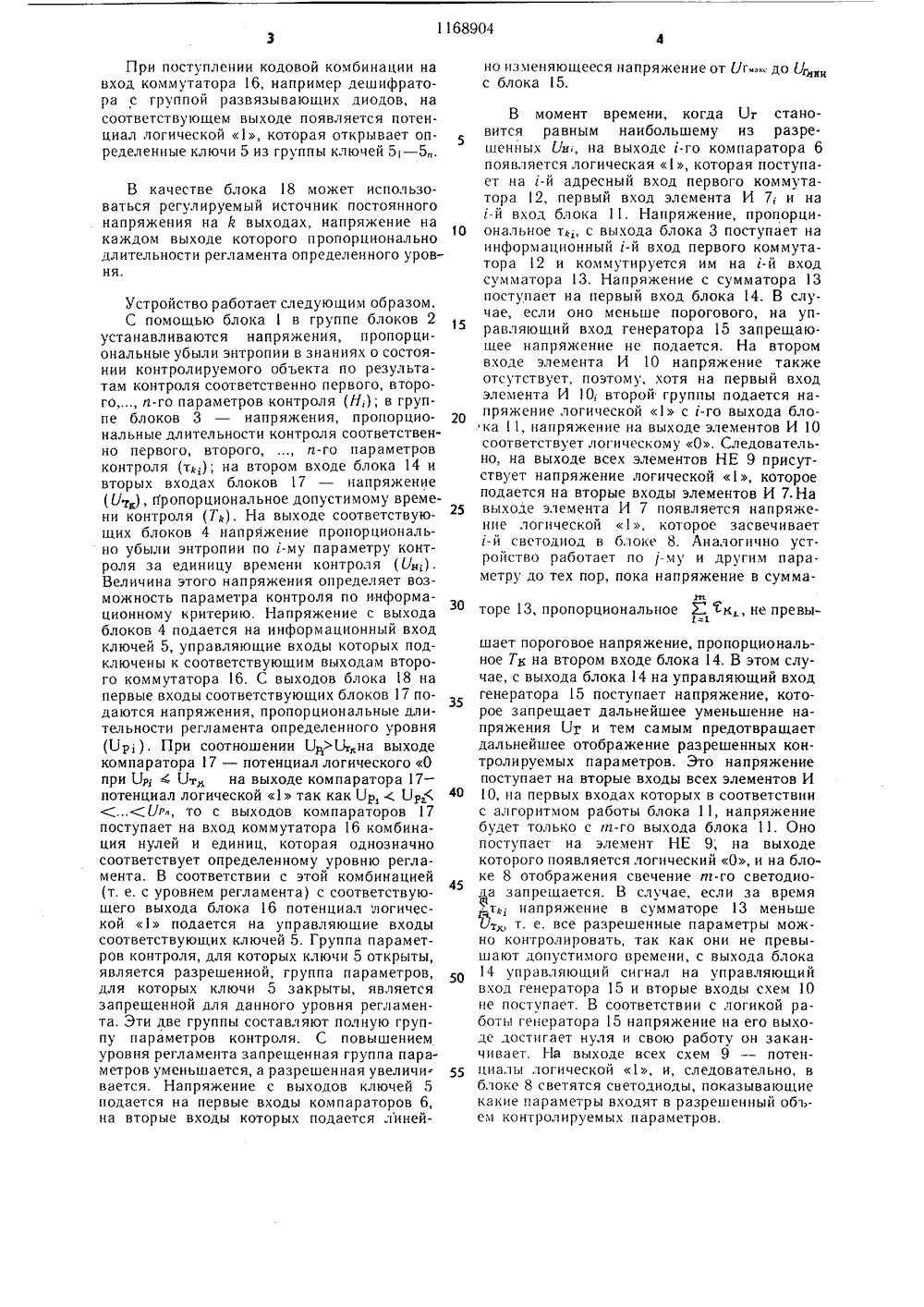

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 4 В 23 02, б 06 Е 15 46 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСКОМУ СЕИД,ЕТЕЛЬСТ(54) (57) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВЫБОРКИ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ, содержащее блок установки ограничений, первые и вторые блоки задания постоянных коэффициентов, блоки деления, первые компараторы, первые и вторые элементы И, элементы НЕ, первый коммутатор, сумматор, блок сравнения, генератор линейно изменяющегося напряжения, блок индикации и блок исключения избыточности, состоящий из элементов дифференцирования, элементов задержки, триггеров и элемента ИЛИ, первый и второй установочные выходы блока установки ограничений соединены соответственно с установочными входами первых и вторых блоков задания постоянных коэффициентов, третий установочный выход - с вторым входом блока сравнения, выходы первых блоков задания постоянных коэффициентов связаны с первыми входами соответствующих блоков деления, выходы вторых блоков задания постоянных коэффициентов подключены к вторым входам соответствующих блоков деления и к соответствующим информационным входам первого коммутатора, вторые входы первых компараторов соединены с выходом генератора линейно изменяющегося напряжения, а выходы первых компараторов - с первыми входами первых элементов И, с соответствуюшими адреснымгг входами первого коммута.тора и входами соответствующих элементов дифференцирования, выходы триггеров связаны с первыми входами вторых элементов И, к вторым входам которых и к управляющему входу генератора линейно изменяющегося напряжения подключен выход блока сравнения, выходы вторых элементов И через соответствующие элементы НЕ соединены с вторыми входами первых элементов И, выходы которых связаны с соответтвуюгцими адресными входами блока индикации, выход первого коммутатора соединен с входом сумматора, выход которого соединен с первым входом блока сравнения, первые входы триггеров через элементы задержки соединены с выходамц элементов дифференцирования, а вторые входы тригге. Ж ров через элемент ИЛИ - с выходами соответствующих элементов дифференццро- Ц) ванця, от гичаюгцееся тем, что, с целью расширения функциональных возможностей Ъаюе путем определения перечня параметров, подлежащих контролю прц ограничениях на сня. е тие сложной системы с использования по ваы прямому назначению, в него дополнительно введены блок задания уровня контроля. вторые компараторы, вгорой коммутатор ц клю Р чи, причем третий установочный выход бло- (,ф ка установки ограничений соединен с вторыми входами вторых компараторов, первые входы которых соединены с соответствую- ( шими выходами блока задания уровня конт-роля, а выходы вторых компараторов - с соответствующими входами второго коммута тора, выходы которого связаны с управляющими входами соответствующих ключец, информационные входы которых соединены с выходами соответствующих блоков деления, а выходы - - с первыми входами соотве,.ствующих первых компараторов.: к;Тк 3н2: Гк;Т,макс при макс при ;=1 при где Н; - энтропия по -му параметру контроля;т; - время контроля 1-го параметра;Т; - ограничения на общую продолжительность контроля;т, - количество параметров контроляиз общего разрешенного подмножества (т;), которые по суммарному времени контроля не превосходят Т,с .1 - подмножества запрещенных пара3 метров контроля.На фиг, 1 представлена функциональная схема устройства; на фиг. 2 - функциональ 50 Изобретение относится к вычислительной технике и может использоваться при определении эксплуатационно-технических характеристик сложных систем, функционирующих в условиях ограниченного ресурса. 5Цель изобретения - расширение функциональных возможностей путем определения перечня параметров, подлежащих контролю при полном ограничении на снятие сложной системы с использования по прямому назначению,При проведении регламентных работ по календарному принципу существует ежедневный, еженедельный и другие виды технического обслуживания. При этом перечень контролируемых параметров для младших регламентов значительно меньше, чем для старших. Это обусловлено тем, что частый контроль всех параметров приводит к уменьшению времени использования системы по ее прямому назначению, так как всегда есть параметры, которые невозможно проконтролировать без снятия системы с прямого использования, поэтому для промежуточных регламентов всегда существует ряд параметров, контроль которых запрещен. Чем ниже уровень регламента, тем эта группа больше.Следовательно, ограничения по времени 25 контроля не позволяют найти оптимальную выборку для тех случаев, когда разрешен неполный контроль, так как в оптимальную выборку могут попасть параметры из запрещенной группы. Введение перечисленных блоков позволяет накладывать запрет на различные группы параметров (в зависимости от уровня регламента) и производить оптимальную выборку при двух ограничениях (по общей продолжительности контроля и места нахождения параметра в разрешенной или запрещенной группе), В математическом плане задача сводится к на- хождению ная схема блока исключения избыточности,Устроиство содержит блок 1 установки ограничений, первые блоки 2+2 задания постоянных коэффициентов, вторые блоки 31 - Ззадания постоянных коэффициентов, блоки 4+4, деления, ключи 5+5, первые компараторы 6+6, первые элементы И 71 - 7, блок 8 индикации, элементы НЕ 91 - 9, вторые элементы И 10 - 10 блок 11 исключения избыточности, первый коммутатор 12, сумматор 13, блок 14 сравнения, генератор 15 линейно изменяющегося напряжения, второй коммутатор 16, вторые компараторы 17 в , блок 18 задания уровня контроля.Блок 1 исключения избыточности (фиг. 2) содержит элементы 191 - 19 дифференцирования, элементы 20 - 20 задержки, триггеры 21 - 21 и элемент ИЛИ 22.Блок 1 установки ограничений представляет собой набор многоступенчатых переключателей, позволяющих устанавливать необходимые значения выходного напряжения в блоках 2 и 3, и содержит регулируемый источник напряжения (не показан) для установки необходимого порога срабатывания блока 14. Этим напряжением открываются в различных комбинациях блоки 17.Блоки 2 и 3 представляют собой регулируемые источники постоянного напряжения. Генератор 15 линейно изменяющегося напряжения - стандартный генератор, у которого напряжение изменяется от максимального до нуля по линейному закону. При поступлении сигнала на управляюший вход изменение напряжения прекращается и остается таким, каким оно было в момент поступления сигнала. Если сигнал не поступает, напряжение на выходе изменяется до нуля и работа прекрашается.Блок 8 содержит и светодиодов, каждый из которых соответствует определенному контролируемому параметру.Блок 11 исключения избыточности предназначен для предотвращения ложного отображения т-го параметра для случая, когда Хт;,Т;, а т;"Т. В этом случае на устройстве отображения должно отобразиться (т - 1) параметров, а т-й должен быть запрещен к отображению. При поступлении с выхода компаратора 6; напряжения, соответствуюшего логической 1, на выходе элемента 19; появится импульс, который поступает на -й вход элемента ИЛИ 22, с выхода которого импульс поступает на вторые входы триггеров 21 и обнуляет их. Импульс с выхода элемента 20; записывается в триггер 21; по первому входу, Таким образом, на выходе блока 11 присутствует потенциал логической 1, соответствующий последнему сработавшему компаратору.Блок 14, например компаратор, имеет порог срабатывания, пропорциональный допустимому времени контроля.1168904 Устройство работает следуюгцим образом.С помощью блока 1 в группе блоков 2 устанавливаются напряжения, пропорциональные убыли энтропии в знаниях о состоянии контролируемого объекта по результатам контроля соответственно первого, второго и-го параметров контроля (Н;); в группе блоков 3 - напряжения, пропорцио нальные длительности контроля соответственно первого, второго, , и-го параметров контроля (т;); на втором входе блока 14 и вторых входах блоков 17 - напряжение (Уг), пропорциональное допустимому времени контроля (Т). На выходе соответствующих блоков 4 напряжение пропорционально убыли энтропии по -му параметру контроля за единицу времени контроля /н;). Величина этого напряжения определяет возможность параметра контроля по информационному критерию. Напряжение с выхода При поступлении кодовой комбинации на вход коммутатора 16, например дешифратора с группой развязываюших диодов, на соответству 1 ошем выходе появляется потенциал логической 1, которая открывает определенные ключи 5 из группы ключей 5 - 5. В качестве блока 18 может использоваться регулируемый источник постоянного напряжения на А выходах, напряжение на каждом выходе которого пропорционально длительности регламента определенного уровня. блоков 4 подается на информационный вход ключей 5, управляюшие входы которых подключены к соответствующим выходам второго коммутатора 16. С выходов блока 18 на первые входы соответствующих блоков 17 подаются напряжения, пропорциональные длительности регламента определенного уровня (1.1 р,). При соотношении .1 рЪна выходе компаратора 17 - потенциал логического О при 1.1 р; ( .тна выходе компаратора 17 - потенциал логической 1 так какь, ( .)р,С .Ю., то с выходов компараторов 17 поступает на вход коммутатора 16 комбинация нулей и единиц, которая однозначно соответствует определенному уровню регламента. В соответствии с этой комбинацией (т, е. с уровнем регламента) с соответствующего выхода блока 16 потенциал логической 1 подается на управляющие входы соответствующих ключей 5. Группа параметров контроля, для которых ключи 5 открыты, является разрешенной, группа параметров, для которых ключи 5 закрыты, является запрещенной для данного уровня регламента. Эти две группы составляют полную группу параметров контроля. С повышением уровня регламента запрещенная группа параметров уменьшается, а разрешенная увеличи= вается. Напряжение с выходов ключей 5 подается на первые входы компараторов 6, на вторье входы которых подается линей 35 40 45 50 55 но изменяюшееся напряжение от (/г-. до Ьс блока 15. В момент времени, когда .г становится равным наибольшему из разрешенных Ун, на выходе -го компаратора 6 появляется логическая , которая поступает на -й адресный вход первого коммутатора2, первый вход элемента И 7; и на -й вход блока 11, Напряжение, пропорциональное т с выхода блока 3 поступает на информационный -й вход первого коммутатора 12 и коммутируется им на -й вход сумматора 3. Напряжение с сумматора 13 поступает на первый вход блока 14. В случае, если оно меньше порогового, на управляющий вход генератора 15 запрещающее напряжение не подается. На втором входе элемента И 10 напряжение также отсутствует, поэтому, хотя на первый вход элемента И 10; второй группы подается напряжение логической 1 с -го выхода блока 1, напряжение на выходе элементов И 10 соответствует логическому 0. Следовательно, на выходе всех элементов НЕ 9 присутствует напряжение логической 1, которое подается на вторые входы элементов И 7 На выходе элемента И 7 появляется напряжение логической , которое засвечивает -й светодиод в блоке 8. Аналогично устройство работает по 1-му и другим параметру до тех пор, пока напряжение в сумматоре 13, пропорциональное Е Тк, не превы 1=1 шает пороговое напряжение, пропорциональное Тк на втором входе блока 14, В этом случае, с выхода блока 14 на управляющий вход генератора 15 поступает напряжение, которое запрещает дальнейшее уменьшение напряжения .у и тем самым предотвращает дальнейшее отображение разрешенных контролируемых параметров. Это напряжение поступает на вторые входы всех элементов И 10, на первых входах которых в соответствии с алгоритмом работы блока 11, напряжение будет только с и-го выхода блока 11. Оно поступает на элемент НЕ 9, на выходе которого появляется логический 0, и на блоке 8 отображения свечение т-го светодиоа запрещается. В случае, если за время Ь.;т, напряжение в сумматоре 13 меньше т, т. е. все разрешенные параметры можно контролировать, так как они не превышают допустимого времени, с выхода блока 14 управляющий сигнал на управляюший вход генератора 15 и вторые входы схем 10 не поступает. В соответствии с логикой работы генератора 15 напряжение на его выходе достигает нуля и свою работу он заканчивает. На выходе всех схем 9 - потенциалы логической 1, и, следовательно, в блоке 8 светятся светодиоды, показывающие какие параметры входят в разрешенный объем контролируемых параметров.Технические преимушества изобретения заключаются в расширении функциональных возможностей за счет определения оптимального объема параметров контроля (по критерию максимальной убыли энтропии о состоянии объекта контроля по результатам контроля) при наложенных ограничениях на общее время контроля и на контроль параметров, влияющих на снижение коэффициента технического использования,Положительный эффект от использования предлагаемого устройства заключается в минимизации затрат на архитектуру системы контроля, что ведет к повышению технико-экономической эффективности системы.1168904 г.2 Редактор С. СаенкоЗа каз 4611/40ВНИИПИпо д13035, МоФилиал ППП Составител Техред И. В Тираж 863 Государственного лам изобретений ква, Ж - 35, Рау Патент, г. УжгоС. Демиденкорес Корректор А. ОбруПодписное комитета СССР и открытийшская наб., д. 4/5 од, ул. Проектная
