Система для обработки графической информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

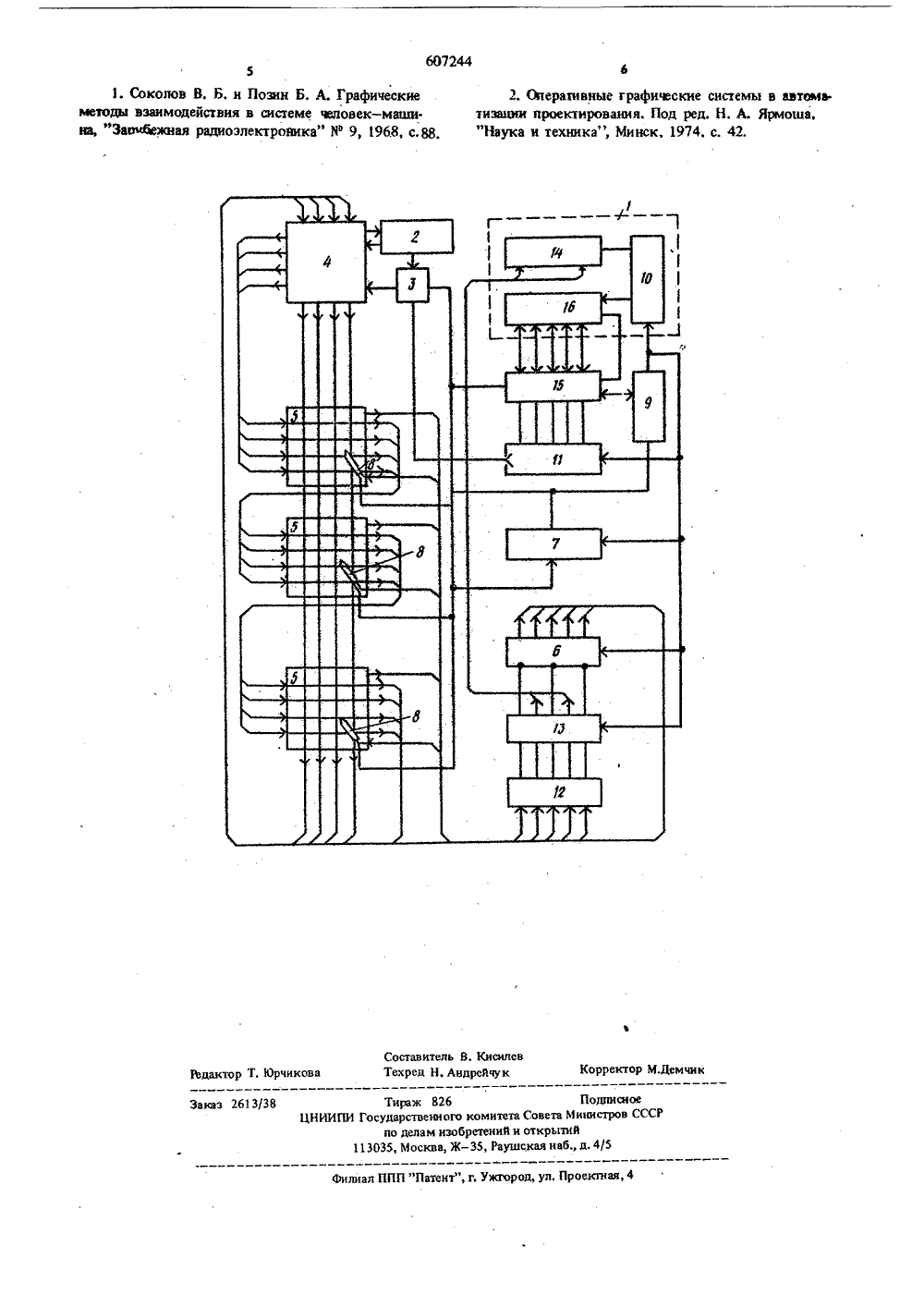

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) У 1 У 2 (3 06 К 100 Государственный немотеСовета Инннстров СССов делаи нзвбретвнийа стнрытнй(088.8)1 45) Дата опубликованин описания 28.04.78 2) Авторы изобретения,И, Леонович и А. К. Кар) Заявитель ститут технической кибернетики АН Белорусской СС 54) СИСТЕМА ДЛЯ ОБРАБОТКИ ГРАФИЧЕСКОЙ ИНФОРМАЦИ 1Изобретение относится к области автоматикии вычислительной техники, а именно к устройствами системам для обмена графической информациейс электронной вычислительной машиной (ЭВМ),Известны многопультные системы для вводаграфической информации 11, содержащие терминальные пульт., связанные через блок обмена итьформацией (интерфейс) с ЭВМ,Наиболее близкой по техническому существу кпредлагаемому техюйескому решешпо явлкетск система для обработки графической информации в ЭВМИ, содержащая блок считывания, подключенный кузлу опроса и к коммутаторам, соединенным с координатными шинами планшетов и блоком коммута.ции, выходы которого соединены с входами соответствующих съемников информации, импульсныйформирователь, вход которого подключен к объеди.ненньпт выходам съемников информации, периферийный блок управления, подключенный к устройствууправления ЭВМ и к управляющим входам блока ком мутации, импульсного формирователя и регистра координат, счетный вход которого соединен с выходомузла опроса.Недостатком известных систем для ввода графической информации в ЭВМ являстся недостаточ но высокое быстродеиствие и надежтюсть, так какотсутствие контроля при вводе информации не позволяет разлищпь достоверную и недостоверную информацию,Цель изобретения - повышение быстродействия и достоверности вводимой графической инфор.мации - достигается тем,что система содержит последовательно соединештые регистр номера планшета,входы которого подключены к планшетам, и блок формирования адреса зон, выходы которого подключенык входам блока коммутации и к адресным шинамзапоминающего устройства (ЗУ) ЭВМ, и блок анализа, соединенный с выходами регистра координат,сумматора ЭВМ и одним из входов периферийногоблока управления.Блок-схема системы для обработки графической информации изображена на чертеже. Она содержит ЭВМ 1, блок 2 считывания, подключенныйк узлу опроса 3 н к коммутаторам 4, соединеннымс координатными шинамн планшетов 5 и блоком 6коммутации, импульсньш формирователь 7, входкоторого подключен к объединенным входам съемников 8 информации, и периферийный блок 9 управ.кения, подключенный к устройству 10 управленияЭВМ и к управляющим входам блока б коммута3ции, импульсного формирователя 7 и регистра 11 координат, счетный вход которого соединен с выха дой узла 3 опроса Кроме того, система содер.жит последовательно соединенные регистр 12 номе ра планшета, входы которого подключены к план шетам 5 и блок 13 формирования адреса зон, выходы которого подключены к входам блока 6 ком.мутации и адресным шинам ЗУ 14 ЭВМ, а также блок 15 .лализа, соединенный с выходами регист ра 11 координат и сумматора 16 ЭВМ и одним из входов периферийного блока 9 управления, Выходы блока 6 коммутации соединены с обмотками считывания соответствуютцих съемников 8 информашки,Система для обработки графической информации работает следующим образом,Операторы в процессе считывания информации, произвольном порядке посылают заявки на,об.служивание, которые запоминаются в регистре 12,при этом с выхода блока 6 коммутации осущест.вляется подключениетого съемника 8, оператор которого первым послал запрос на обслуживание.Кроме того, разрешающий потенциал с выхода блокаб поступает на коммутаторы 4, разрешая производитьопрос шин с блока 2 считывания, который выраба.тывзет последовательность импульсов оп 1 юса, Опрос шин по направлениям Х и У производится параллельно с узлами 3 опроса, при этом в регистре11 производится параллельное накапливание кодовкоординат Х и У.30При поступлении со съемника 8 выбришогопланшета 5 импульса окончания формирования координат на формирователь 7 последний снимает разрешающий потенциал с узла опроса и подает разре 35шающий потенциал на вход блоков 9 управления и15 анализа, Прн равенстве содержимого сумматора16 нулю блок анализа ввода выдает импульс навход периферийного блока 9 управления, с выходакоторого на устройство 10 управления ЭВМ посту.40пает управляюппп 1 импульс. Он переписывает содер.жимое ЗУ 14 ЭВМ в фиксирующую ячейку памяти,ачерез блок 15 производит передачу содержимогорегистра 11:всумматор 16 идалее в ЗУ ЭВМ поадресу,.сформированному блоком 13. Одновремен.45но с этим с выхода периферийного блока 9 управления производится сброс регистра 11, формирова.теля 7 и блоков 6, 13 и подключение к блоку 2считывания и коммутатору 4 очередного планшета5. Блок, анализа 15 производит сравнение кода, сфор.50мированного в регистре 11 и сумматрре 16 при наличии управляющего потенциала на формирователе7. В случае несравнения д 1 сел в блоке 15 перифе- .рийный блок управления повторяет воздействиена устройство 10 управления, который сбрасывает55сумматор 16 и оргатпзует повторное занесение чис.ла по тому же адресу. При сравнении чисел произ.водится сброс числа в сумматоре 16, адреса в регистре ЗУ ЭВМ, восставновлецис предыдущего адреса вЗУ 14 и запуск ЭВМ. При таком режиме ввода информации в ЭВЫ представляется возможным сократить цикл обмена с памятью ЭВМ за счет занесения в его память одновременно двух координат.Аналогично производится ввод информации с других планшетов, при этом производится об служивание планшетов в соответствии с дисципли. ной обслуживания и порядком поступления заявок на обслуживание. Потери информации за счет неудовлетворительного запроса оператора практи. чески исключены, так как темп ввода задается оператором, динамические и статические данные которого уступают быстродействию блока считьь вания и ЗВМ.Возможны варианты подключения блока счи.тывания к планшетам, например параллельное, Одвако такое подключение требует значительного увели.чения оборудования - вентилей коммутации шинпланшетов - и снижает эффективность системы.Эффективность системы на базе ЭВМ "Наири - 2"по сравнению с применением машины.средней про.1:зводнтельности "Минск - 32" с учетом стоимоститих ЭВМ выше в семь раз, Эффективность ввода в принятой системе выше, чем при вводе с иопользованием мультиплексного канала ЭВМ "Минск 32", болеечем в два раза.Повышение быстродействия блока считываниятюзволяет увеличить количество рабочих мест проек.тировщиков, а значит, и эффективность системыдля обработки графической информации.Формула изобретенияСистема для обработки графической информа.ции, содержащая электронную вычислительную машину (ЭВМ), блок считывания, подключенный кузлу опроса и к коммутаторам, соединенным скоординатными шинами планшетов и блоком ком.мутации, выходы которого соединены с входамисоответствующих съемников информации, импульсный формирователь, вход которого подключен кобъединенным выходам съемников информации,периферийный блок управления, подключенный кустройству управления ЭВМ и к управляющимвходам блока коммутации,импульсного формирователя и регистра координат, счетный вход которого соединен с выходом узла опроса, о т л ич а ю щ а я с я тем, что, с целью повышениябыстродействия и достоверности вводимой инфор.мации, система содержит последовательно соединен ыее регистр номера планшета, входы которого подключены к планшетам, и блок формирования адреса зон, выходы которого подключены квходам блока коммутации и к адресным шинамзапомицанпцего устройства ЭВМ, и блок анализа,соединенный с выходами регистра координат, сумматора ЭВМ и одним из входов периферийногоблока управления,Источники информации, принятые во вниманиепри экспертизе:бО 7 244 оставитель В. Кисилев ехред Н. Андрейчук Корректор М Демчи дактор Т. Юрчикова Тираж 826 Пода си ПИ Государственного комитета Совета Министров по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская набд. 4(5Заказ 2613 лиал ППП "Патент", г. Ужгород, ул, Проектная, 4 1. Соколов В. Б, и Лозин Б. А. Графическиеметоды взаимодействия в системе человек - мввиьив, "Заоцбежиая радиозлектровика" У 9, 1968, с.88,2. Оперативные графические системы в автома.тизации проектирования. Под ред. Н. А. Ярмоша,
СмотретьЗаявка
2041503, 05.07.1974
ИНСТИТУТ ТЕХНИЧЕСКОЙ КИБЕРНЕТИКИ АН БЕЛОРУССКОЙ ССР
ЛЕОНОВИЧ ЭДУАРД НИКОЛАЕВИЧ, КАРП АЛЕКСАНДР КОРНЕЕВИЧ
МПК / Метки
МПК: G06K 11/00
Метки: графической, информации
Опубликовано: 15.05.1978
