Система лучистого отопления здания

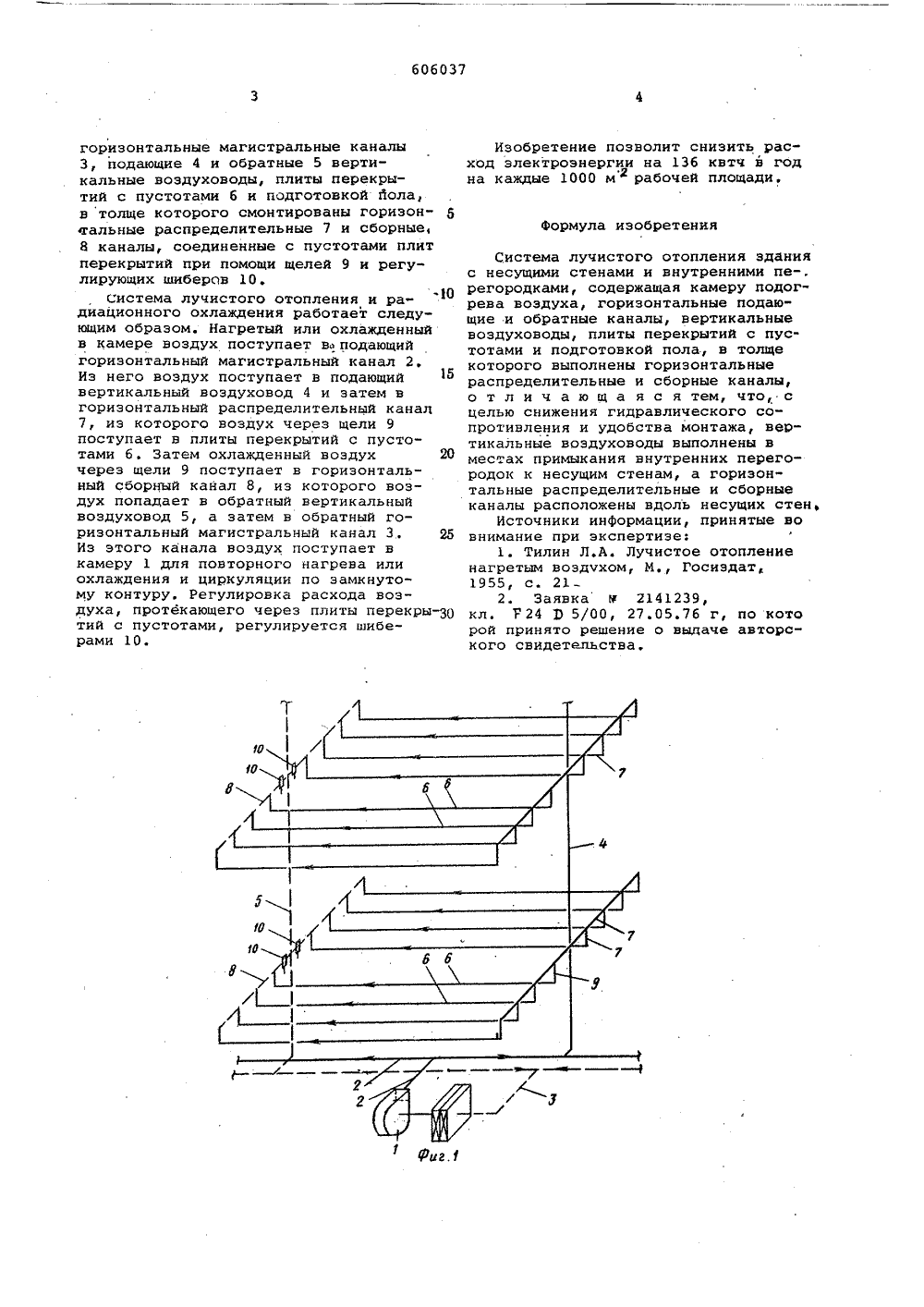

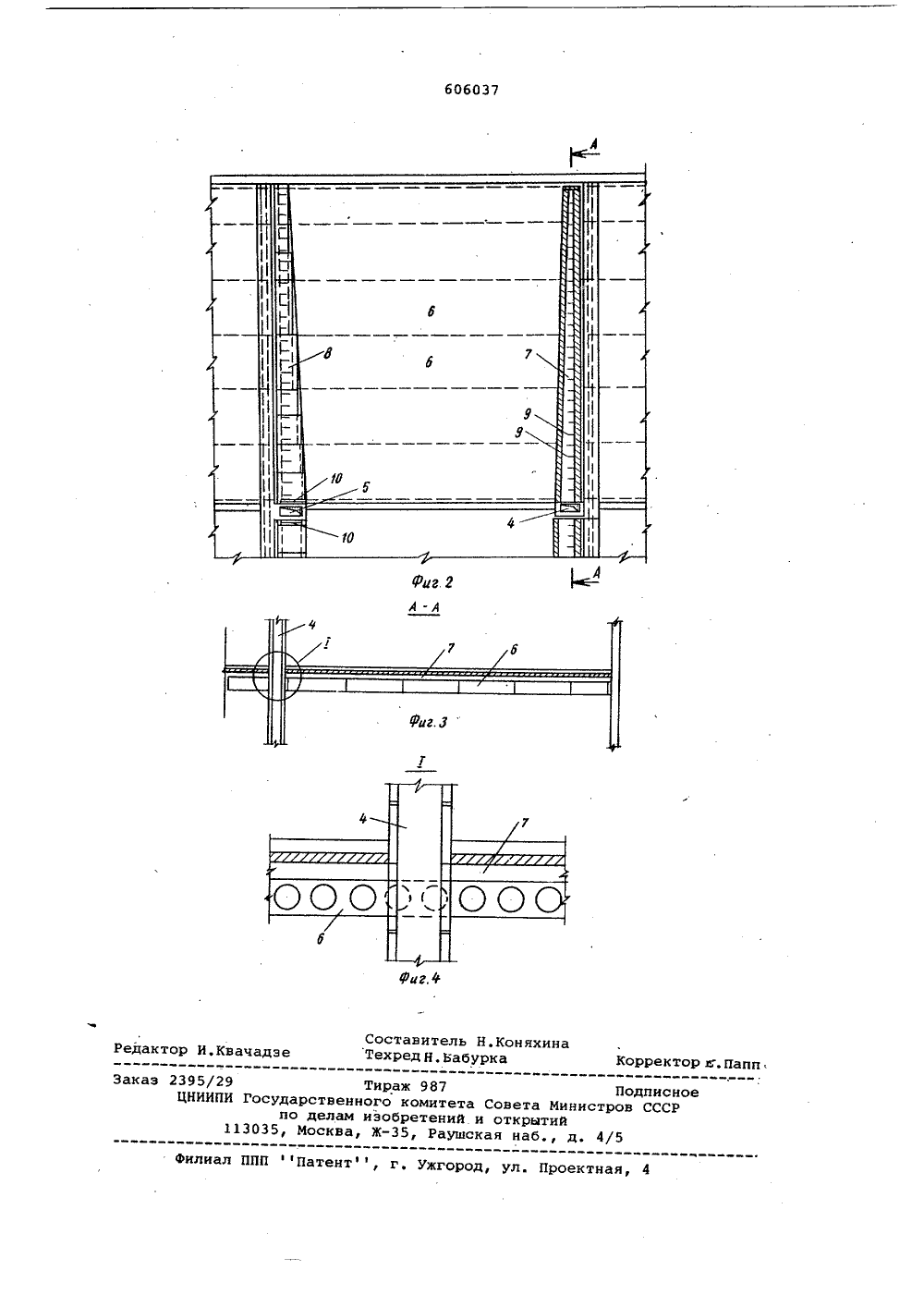

:С ;),;. рфР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советским Социалистическим Республик(22) Заявленос присое)аинен 1.7 б(21) 2419240/29 заявки-3) М. Кл ощаротвонный номнтвтСоната Мнннотров СССРнв овнам наобрвтвннйн отнрытнй(45) Дата опубл кования о(73) Заявитель 54) СИСТЕМА ЛУЧИСТОГО ОТОПЛЕНИ И роител но-охл айти при- отопле- зданий 5 Изобретение отно ст ь.ству, в частности к ль адительным системам, нменение в устройств мния и охлаждения мно ыхс несущими стенами и внутренними перегородками.Известна система лучистого отопления с теплоносителем воздухом многоэтажных зданий с несущими стенами. Такие системы отопления включают воз-, духоподготовительную установку, подающие и обратные магистральные каналы, горизонтальные распределительные и сборные каналы, плиты перекрытий спустотами 111.Недостатками данной системы являются снижение несущей способности стен, увеличение бесполезных потерь тепла через стенки горизонтальных сборных каналов и их недоступность для очистки.Наиболее близким техническим решением к изобретению является система лучистого отопления здания с несущими стенами и внутренними перегородками, содержащая камеру подогрева воздуха, горизонтальные подающие и обратные каналы, вертикальные воздуховоды, плиты перекрытий с пустотами и подготовкой пола, в толще которого выполнены горизонтальные распределительные и сборные каналы )23Недостатком этой системы является повышенное гидравлическое сопротивление горизонтальных распределительных и сборных каналов, в результате сложности их конфигурации.Целью изобретения является снижение гидравлического сопротивления системы и удобство ее монтажа.Поставленная цель дост ается тем что вертикальные воздуховоды выполнен в местах примыкания внутренних перего родок к несущим стенам, а горизонталь ные распределительные и сборные канал расположены вдоль несущих перегородокНа фиг. 1 изображена схема предложенной системы отопления; на фиг. 2 помещение с размещением горизонтальных и сборных каналов в толще йола, план; на фиг 3 - разрез А-А фиг. 2; на. фиг. 4 - узел 1 фиг. 3.Система лучистого отопления и радиационного охлаждения с использованием в качестве тепло- и хладоносителя воздуха в здании с несущими стенами и внутренними перегородками включает камеру 1 подогрева и охлаждения воздуха, подающие 2 и обратныегоризонтальные магистральные каналы 3, подающие 4 и обратные 5 вертикальные воздуховоды, плиты перекрытий с пустотами 6 и подготовкой Пола, в толще которого смонтированы горизонтальные распределительные 7 и сборные, 8 каналы, соединенные с пустотами плит перекрытий при помощи щелей 9 и регулирующих шиберов 10.система лучистого отопления и ра- ф диационного охлаждения работает следующим образом. Нагретый или охлажденный в камере воздух поступает вподающий горизонтальный магистральный канал 2. Иэ него воздух поступает в подающий вертикальный воэдуховод 4 и затем в горизонтальный распределительный канал 7, из которого воздух через щели 9 поступает н плиты перекрытий с пустотами 6, Затем охлажденный воздух 20 через щели 9 поступает в горизонтальный сборный канал 8, из которого воздух попадает в обратный вертикальный воздуховод 5, а затем в обратный горизонтальный магистральный канал 3 25 Из этого канала воздух поступает в камеру 1 для повторного нагрева или охлаждения и циркуляции по замкнутому контуру, Регулировка расхода воздуха, протекающего через плиты перекрытий с пустотами, регулируется шиберами 10. Изобретение позволит снизить расход электроэнергии на 136 квтч в год на каждые 1000 м рабочей площади.Формула изобретенияСистема лучистого отопления зданияс несущими стенами и внутренними пе-,регородками, содержащая камеру подогрева воздуха, горизонтальные подающие и обратные каналы, вертикальныевоздуховоды, плиты перекрытий с пустотами и подготовкой пола, в толщекоторого выполнены горизонтальныераспределительные и сборные каналы,о т л и ч а ю щ а я с я тем, что, сцелью снижения гидравлического сопротивления и удобства монтажа, вертикальные воэдуховоды выполнены вместах примыкания внутренних перегородок к несущим стенам, а горизонтальные распределительные и сборныеканалы расположены вдоль несущих стен,Источники информации, принятые вовнимание при экспертизе:1. Тилин Л.А. Лучистое отоплениенагретым воздухом, М., Госиздат1955, с. 212. Заявка У 2141239,кл, 724 Р 5/00, 27.05.76 г, по которой принято решение о выдаче авторского свидетельства.филиал ППП Патент, г. Ужгород, ул. Проектная,Тираж Государственного к по делам изобр 13035, Москва, Ж987 Подписи митета Совета Министров СССР тений и открытийРаушская наб д. 4/5
