Тележка для передвижения по проводам расщепленной фазы

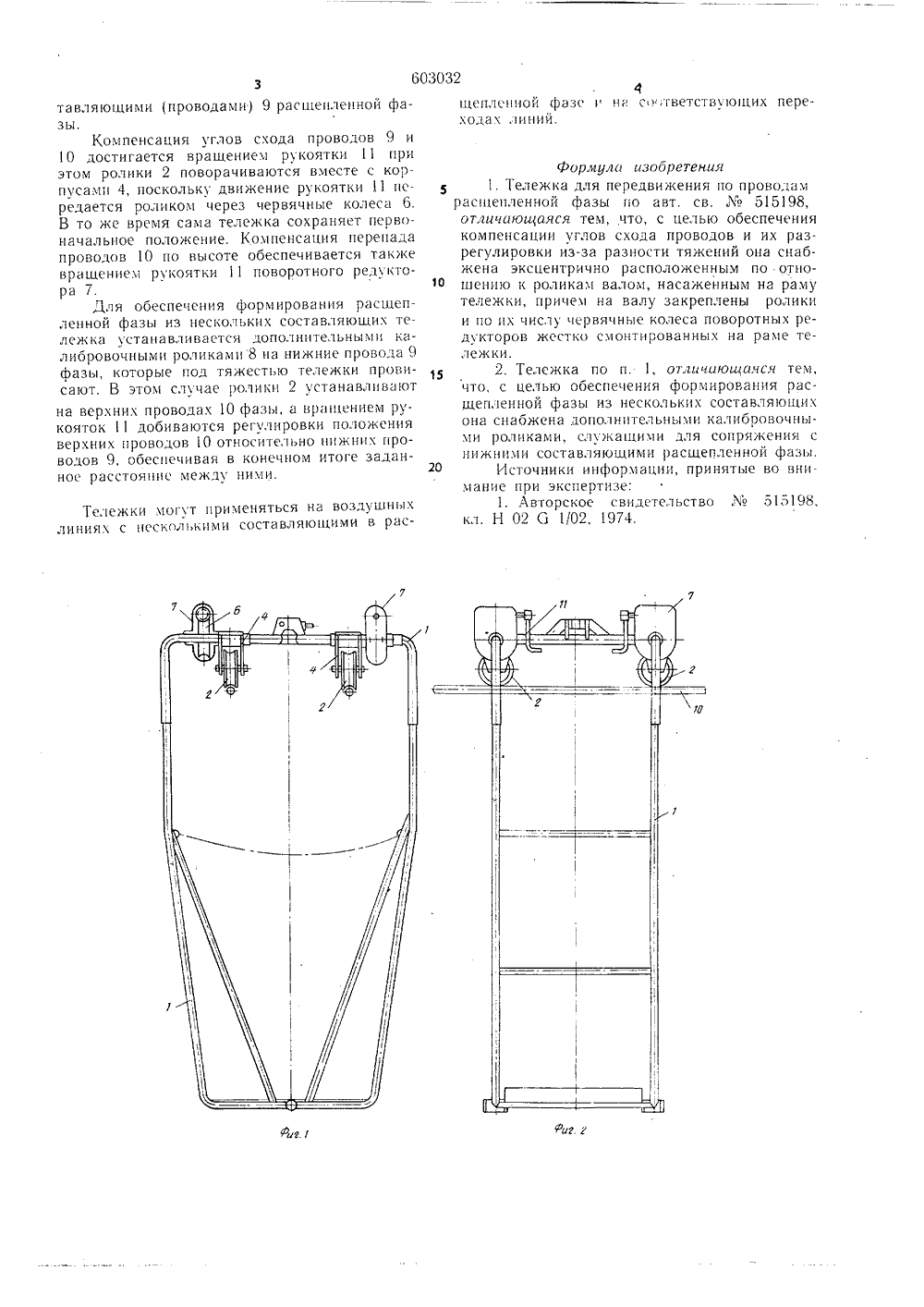

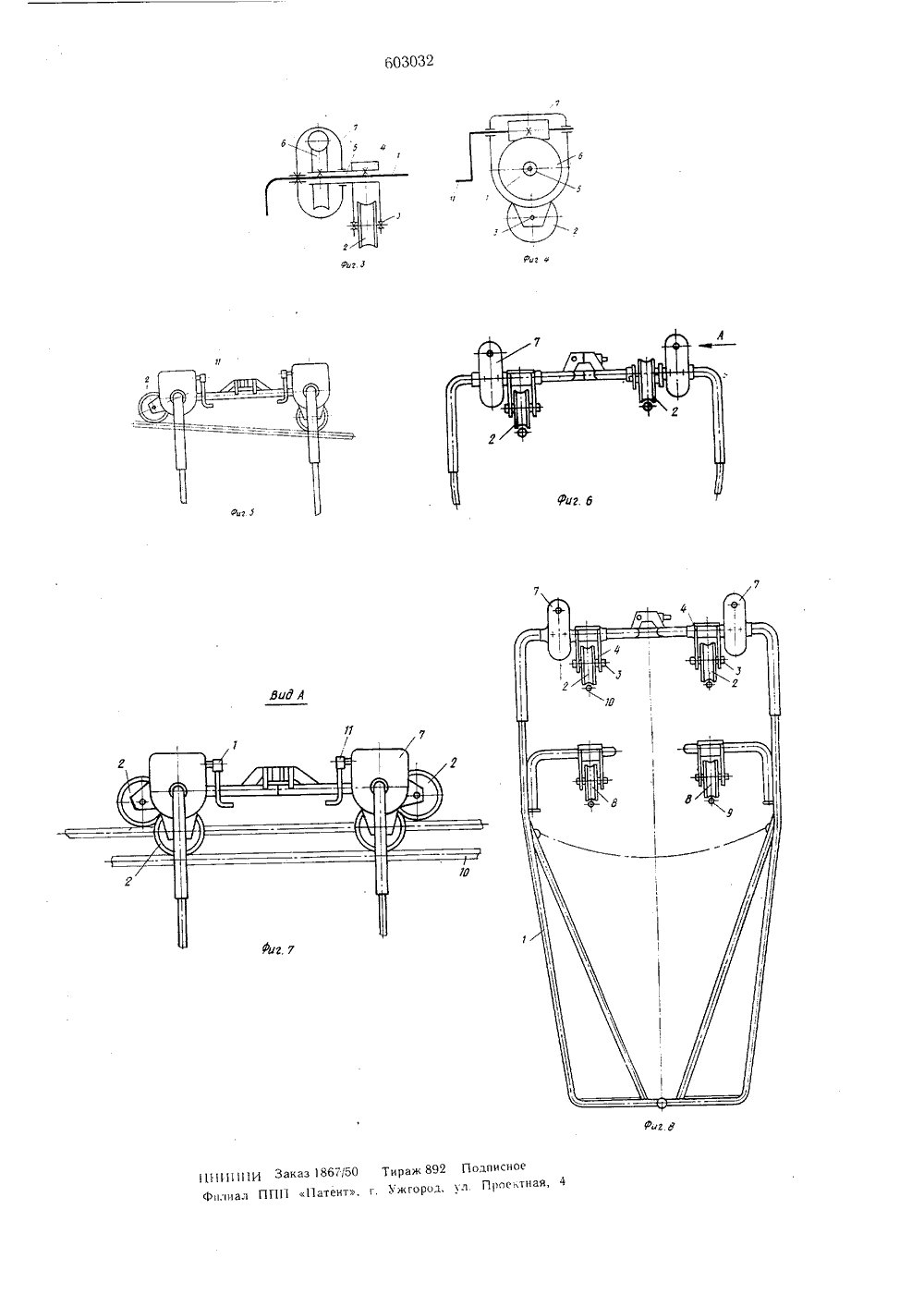

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(и) 603032 с присоединением заявкиН 02 С 1/02 Государственный комитет Совета Министров СССР по делам изобретений и открытий(45) Дата опубликования описания 13, М,"13.(71) За итепи Московские отделы специального констРУктоРско-технологическогобюро треста "Эпектросетьизоляция"(54) ТЕЛЕЖКА ДЛЯ ПЕРЕДВИЖЕНИЯ ПО ПРОВОДАМ РАСШЕ ПЛЕННОЙ ФАЗЫ1Изобретенс относится к монтажным тележкам для передвижения по проводам расщепленной фазы воздушных высоковольтных линий электропередачи,По основному авт. св.515198 известна тележка для передвижения по проводам расщепленной фазы воздушной высоковольтной линии электропередачи, содержащая рамч с закрепленными на ней роликами, в которои рама выполнена разъемной из двух С-образных половин, соединенных в нижней части шарниром, ось которого расположена вдоль прово дов фазы и снабженных в верхней части замком, служащим для соединения в замкнутый контур концов указанных половин рамы, на которых расположены с возможностью перемещения по ним и фиксации на нужном рас 15 стоянии ролики.С целью обеспечения компенсации углов схода проводов и их разрегулировки из-за разности тяжений предлагаемая тележка снабжена эксцентрично расположенным по отношению к роликам валом, насаженным на раму 20 тележки, причем на валу закреплены указанные ролики и по их числу червячные колеса поворотных редукторов, жестко смонтированных на раме тележки.Для обеспечения формирования расщепленной фазы из нескольких составляющих опи-Л 2сываемая тележка снабжена дополнтельным калибровочными роликами, служащими для сопряжения с нижними составляюцими расцепленной фазы.На фиг. 1 изображена описываемая тележка, вид спереди; на фиг. 2 - то же, вид сбоку, на фиг. 3 - кинематическая схема поворотного редуктора, вид спереди, на фпг. 4 - кнематическая схема поворотного редуктора, вид сбоку; на фиг. 5 - компенсация углов схода проводов; на фг. 6 - компенсация перепада провозов .-о высоте; на фиг. 7 - компенсация перепада проводов по высоте. вд по стрелке А на фпг. 6; на фг. 8 - вариант тележки с дополнтельнымп калибровочными роликами. Тележка выполнена в виде рамы 1 с соответствующим колчсством роликов 2, закрепленных на осях вращения 3 в корпусах 4. Тележка снабжена расположенным эксцентрично по отношению к каждой оси врап 1 ения 3 роликов 2 полым валом 5, который насажен на раму 1 тележки. На полом валу 5 укреплены корпуса 4 роликов 2 н по их числу червячные колеса 6 поворотных редукторов 7, жестко смонтированных на раметележки. Тележ.п снабжена дополнительнымп калибровочными роликами 8, сопрягающимися с нижними сос6030324шенлснной фазе н на со тветствуюших переола линий. зтавляюшими (проводами) 9 расшенленной фаКомпенсация углов схода проволов 9 и 10 достигается вращением рукоятки 11 при этом ролики 2 поворачиваются вместе с корпусамн 4, поскольку движение рукоятки 11 передается роликом через червячные колеса 6. В то яе время сама тележка сохраняет первоначальное положение. Компенсация перепала проводов 10 по высоте обеспечивается также врагценнсм рукоятки 11 поворотного редуктора 7.г 1 ля обеспечения формирования расшепленной фазы из нескольких составляюшитележка устанавливается дополнительнымн калибровочными роликамн 8 на нижние провода 9 фазы, которые под тяжестью тележки провисают. В этом случае ролики 2 устанавливают на верхних проводах 10 фазы, а врангением рукояток 11 добиваются регулировки положения верхних проводов 1 О относительно нижни проводов 9, обеспечивая в конечном итоге заданное расстояние меялу ними. Тележки могут применяться на воздушныхлинияс несколь кими составляюшими в расФормула изобретения1. Тележка для передвижения по проводамрасщепленной фазы по авт. св. М 515198,от,гинающаяся тем, что, с целью обеспечения компенсации углов схода проводов и их разрегулировки из-за разности тяжений она снабжена эксцентрично располояенным по отно шению к роликам валом, насаженным на рамутележки, причем на валу закреплены ролики и по нх числу червячные колеса поворотных редукторов жестко смонтированных на раме тележки.2. Телеяка по п. 1, от гинающаяся тем,что, с целью обеспечения формирования расшепленной фазы из нескольких составляюши она снабжена лополннтельными калибровочными роликами, слукашими лля сопряжения с нижними составлявшими расшепленной фазы.20 Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство М 515198,кл. Н 02 б 1/02, 1974.
