Установка для изготовления гофрированных труб из термопластов

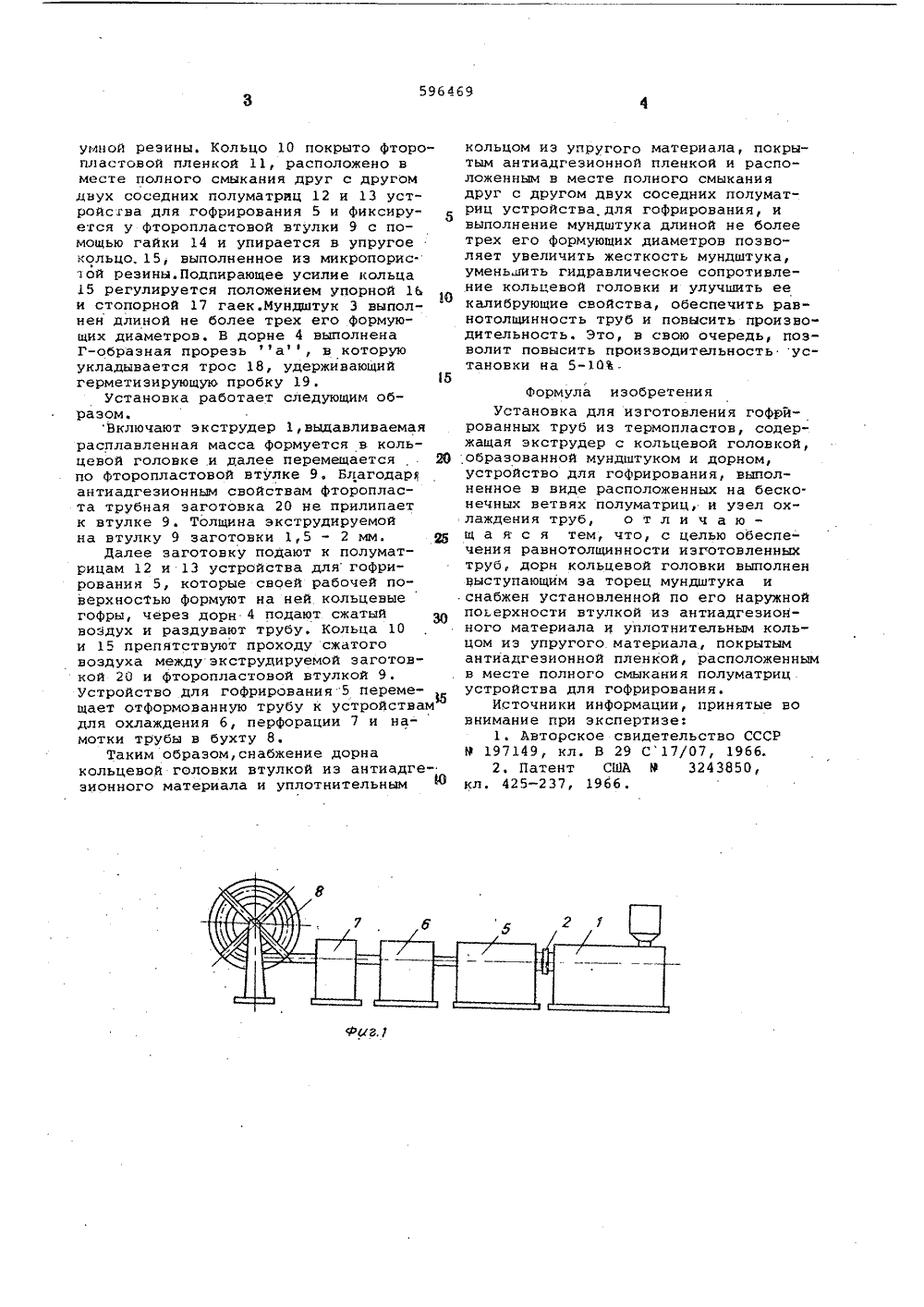

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соеэ Советских Социалистических Республик(51) М. Кл. 2407022/23-0 В 29 ем заявк оатдаратввнный комктвтСаввта Мкнкатрав СССРно канав кзайрвтвнкйк открытой 23) Приоритет43) Опубликовано 0503.745) Дата опубликования 3)(7 вите ильнюсский завод пластмассовых изделий(54) УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ГОФРИРОВАННЫХ ТИЗ ТЕРМОПЛАСТОВ р у лья ввеиз ропласт) вакуИзобретение относится к установ- кам для переработки пластмасс, оно может быть использовано для изготов" ления гофрированных труб иэ термопластов.Известна установка для производства труб иэ термоппастов, содержацая экструдер с кольцевой головкой, устройство для гофрирования и охлажцения трубы 1) Недостатком установ ки является деформация трубы на участке от экструзионной головки до полу- матриц устройства для гофрирования, ввиду отсутствия направляющих.Известка ус.ановка для изготовления 1 гофрированных труб, содержащая экструдер с кольцевой головкой, образованной мундштуком и дорном, устройство для гофрирования; выполненное в виде расположенных на бесконечных ветвях полу- ВО матриц, и узел охлаждения труб 2. Последняя установка наиболее близкая к изобретению по технической сущности и достигаемому результату. Недостатком установки является то, чТо возникает 2 увеличенное сопротивление потоку расплавленной массы на удлиненном формующем инструменте (дорне и мундштуке), вследствие чего теряется производительность. Кроме того, под данле нием расплава удлиненный мундштук прогибается, в результате чего ухудшается калибрование трубкой эаготов" ки: она получается разной толщины,Цель изобретения - обеспечение равнотолщинности изготовленных труб.Указанная цель достигается тем, что дорн кольцевой головки выполнен выступающим эа торец мундштука и снабжен установленной по его наружной поверхности втулкой иэ антиадгезионного материала и уплотнительным кольцом из упругого материала, покрытым антиадгезионной пленкой, расположенным в месте полного смыкания полуматиц устройства для гофрирования.На фиг. 1 показана предлагаемая становка, общий вида на фиг. 2 - ко цевая головка с устройством для гофрирования (частично), раэрезт на Фиг3 - узел 1 на Фиг. 2.Установка содержит экструдер 1, кольцевую головку 2, включающую мундштук 3 и дорн 4, устройства для гофрирования 5, охлаждения 6, перфорации 7 и намотки трубы в бухту 8.В устройство для гофрировани ден дорн 4, снабженный втулкой антиадгезионного материала (Фто и уплотнительным кольцом 10 из596469 иг умной резины. Кольцо 10 покрыто фторопластовой пленкой 11, расположено в месте полного смыкания друг с другом двух соседних полуматриц 12 и 13 устройсва для гофрирования 5 и фиксируется у фторопластовой втулки 9 с помощью гайки 14 и упирается в упругое кольцо, 15, выполненное из микропорис з ой резины. Подпирающее усилие кольца 15 регулируется положением упорной 16и стопорной 17 гаек. Мундштук 3 выполнен длиной не более трех его формующих диаметров. В дорне 4 выполнена Г-образная прорезь 1 а 1, в которую укладывается трос 18, удерживающий герметизирующую пробку 19. ИУстановка работает следующим образом.Включают экструдер 1,выдавливаемая расплавленная масса формуется в кольцевой головке и далее перемещается 2 О по фторопластовой втулке 9, Благодар антиадгезионным свойствам фторопласта трубная заготовка 20 не прилипает к втулке 9. Толщина экструдируемой на втулку 9 заготовки 1,5 - 2 мм.Далее заготовку подают к полуматрицам 12 и 13 устройства для гофрирования 5, которые своей рабочей поверхностью формуют на ней кольцевые гофры, через дорн 4 подают сжатый воэдух и раздувают трубу. Кольца 10 и 15 препятствуют проходу сжатого воздуха между зкструдируемой заготовкой 20 и фторопластовой втулкой 9. Устройство для гофрирования 5 перемещает отформованную трубу к устройствам для охлаждения 6, перфорации 7 и намотки трубы в бухту 8.Таким образом, снабжение дорна кольцевой головки втулкой иэ антиадгеЮ зионного материала и уплотнительным кольцом из упругого материала, покрытым антиадгеэионной пленкой и расположенным в месте полного смыканиядруг с другом двух соседних полуматриц устройства для гофрирования, ивыполнение мундштука длиной не болеетрех его формующих диаметров позволяет увеличить жесткость мундштука,уменьшить гидравлическое сопротивление кольцевой головки и улучшить еекалибрующие свойства, обеспечить равнотолщинность труб и повысить производительность. Это, в свою очередь, позволит повысить производительность установки на 5-10 Формула изобретенияУстановка для изготовления гофрйрованных труб из термопластов, содержащая экструдер с кольцевой головкой, образованной мундштуком и дорном, устройство для гофрирования, выполненное в виде расположенных на бесконечных ветвях полуматриц, и узел охлаждения труб, о т л и ч а ю щ а я с я тем, что, с целью обеспе- чения равнотолщинности изготовленных труб, дорн кольцевой головки выполнен выступающим за торец мундштука и снабжен установленной по его наружной поьерхности втулкой из антиадгезионного материала И уплотнительным кольцом иэ упругого материала, покрытым антиадгезионной пленкой, расположенным в месте полного смыкания полуматриц устройства для гофрирования.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР 9 197149, кл. В 29 С 17/07, 1966.2. Патент США 9 3243850, кл. 425-237, 1966.59 б 469 У,зев б 1 Г 11 СоставитеТехред А М.Глушаковагдан КорректорМ.Демчик Редактор Л.ушако к ППП Пате л г. Ужгород, ул, Проектна 5/21 Тираж 810ИИПИ Государственногэ комитета Советапо делам изобретений и откр113035, Москва, Ж, Раушская ПодписноеМинистров СССРтий
