Уплотнитель хлопка в бункере

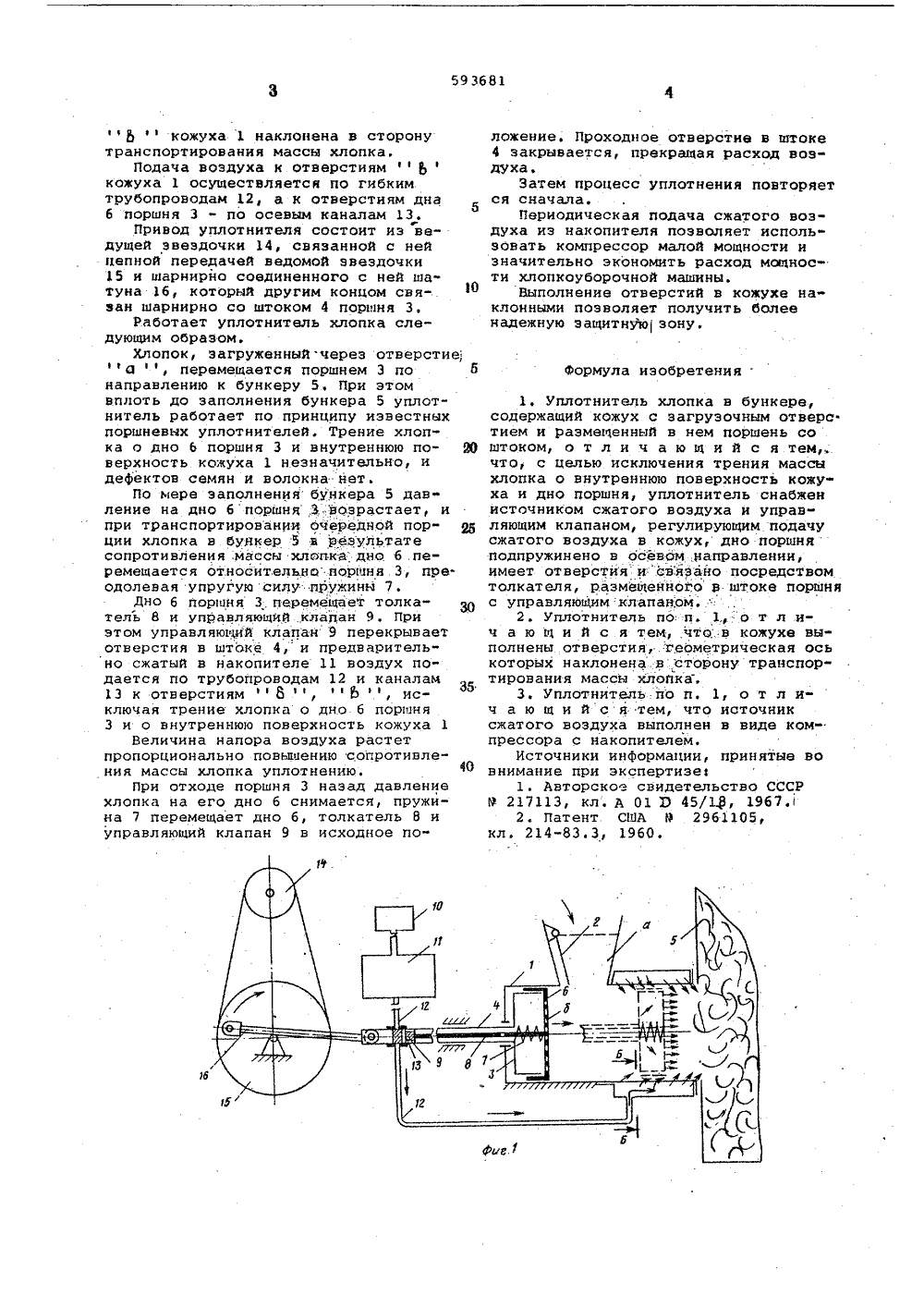

ОПИСАНИЕИЗОБРЕТЕНИЯК, АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик1) 9 З 681 61) Лополнительное к авт, свид-вуявленО 1102.74 (2 в) 1994306/30-1 Э 46/4 с присоединением заяв ООТАОрвтввнный наинтвтОоввта Мнннатров 66 ОР .оа даава нвобрвтвннйн атнрытнй(45) Лата опубликования опйсания 792,78,Авторынэобретени лущенко, В.С.АсцатурВ,Д.Тютьков Р.Д.Матчанов) Заявите 54) Упл 01 нитель А В .БУНКЕ л в ержа 4 иэока лоткадноисх э б 1Изобретение относится к се ьскохоэяйственному машиностроению, частности к хлопкоуборочным машинам для уплотнения хлопка в бункере.Известен уплотнитель хлопка, сод щий шнек, помещенный в кожухе 111.В таком уплотнителе для лучшего за" полнения бункера и обеспечения уплот,.Нения хлопка непосредственно в бункере выходное перо шнека выступает закромку открытого торца кожуха внутрь бункера.Наиболее близким к предложенномубретению является уплотнитель хлопв бункере, содержащий кожух с загрузочным отверстием и размещенный в нем поршень со штоком ) 2).Недостаток известных поршневых упнителей хлопка - контакт массы хлопс внутренней поверхностью кожуха и 20м поршня, в результате чего проодит травмирование семян, разрыв и аэеленениевволокнаЦель изобретения - исключение трения массы хлопка о внутреннюю поверх ность кожуха и дно поршня.Это достигается тем, что уплотнитель снабжен источником сжатого возду" ха и управляющим клапаном,.регулирующим подачу сжатого воздуха в кожух,дно З 0 поршня подпружинено в осевом направлении, имеет отверстия и связано посредством толкателя, размещенного вштоке поршня, с управляющим клапаном,Крометого, в кожухе выполнены отверстия, геометрическая ось которыхнаклонена в сторону транспортированиямассы хлопка, а источник сжатого воз"духа выполнен в виде компрессора снакопителем,На фиг. 1 показана схема уплотнителя хлопка в бункере) на фиг. 2управляющий клапант на фиг, 3 - разрезА-А на фиг, 2; на фиг. 4 - разрез Б-БЯа фиге. 1уплбтннФЕЛь хйбпка в бункЕре состоит йз. ко)кухт.1 имеющего загрузочное отверстие "-а 7 с заслонкой 2,размещеийого в Кожуке 1 поршня 3 соштоком 4 и бункера 5.Дно б поршня 3 упирается в пружину7 и посредством толкателя 8, размещенного в штоке 4 поршня 3, связано суправляющим клапаном 9, регулирующимподачу сжатого воздуха от источникасжатого воздуха, выполненного в видекоМйрессора 10 с накопителем 11.Дно б поршня 3 и кожух 1 имеют соответственно отверстия 3 ф,причем геометрическая ось отверстийбкожуха 1 наклонена в сторону транспортирования массы хлопка.Подача воздуха к отверстиям кожуха 1 осуществляется по гибким трубопроводам 12, а к отверстиям дна б поршня 3 - по осевым каналам 13.Привод уплотнителя состоит иэ ведущей звездочки 14, связанной с ней цепной передачей ведомой звездочки 15 и шарнирно соединенного с нвй шатуна 16, который другим концом свя О эан шарнирно со штоком 4 поршня 3.Работает уплотнитвль хлопка следующим образом,Хлопок, загруженный через отверстие;а , перемещается поршнем 3 по 5 направлению к бункеру 5. При этом вплоть до заполнения бунквра 5 уплотнитель работает по принципу известных поршневых уплотнителей. Трение хлопка о дно 6 поршня 3 и внутреннюю по верхность кожуха 1 незначительно, и дефектов семян и волокна нет.По мере заполнения бункера 5 давленив на дно б поршня 3.воэрастает, и при транспортированИи очередной пор" вя ции хлопка в бункер 5 в результате сопротивления .массы хлопка дно. 6 .пе" ремещается относительна поршня 3, пре. одолевая упругую силу пружини 7.Дно 6 порщня 3. перемещает толка- тель 8 и управляющнй .клапан 9. При этом управляющй клапан 9 перекрывает отверстия в штоке 4," и предварительно сжатый в накопителе 11 воздух подается по трубопроводам 12 и каналам 13 к отверстиям о ,Ь , ис ключая трение хлопка о дно 6 поршня 3 и о внутреннюю поверхность кожуха 1Величина напора воздуха растет пропорционально повышению сопротивле" ния массы хлопка уплотнению.40При отходе поршня 3 назад давление хлопка на его дно б снимается, пружина 7 перемещает дно б, толкатель 8 и управляющий клапан 9 в исходное по" ложение. Проходное отверстие в штоке 4 закрывается, прекращая расход воз" духа.Затем процесс уплотнения повторяет ся сначала.Периодическая подача сжатого воздуха из накопителя позволяет использовать компрессор малой мощности и значительно экономить расход мощности хлопкоуборочной машины.Выполнение отверстий в кожухе на клонными позволяет получить более надежную защитную зону,Формула изобретения1, Уплотнитель хлопка в бункере,содержащий кожух с загрузочным отверстием и размещенный в нем поршень соштоком, о т л и ч а ю щ и й с я тем,что, с целью исключения трения массыхлопка о внутреннюю поверхность кожуха и дно поршня, уплотнитель снабженисточником сжатого воздуха и управ"ляющим клапаном, регулирующим подачусжатого воздуха в кожух, дно поршняподпружинено в осевом Направлении,имеет отверстйя и связано посредствомтолкателя, размещенного в штоке поршняс управляющим:клапаном.2. Уплотнитель по.п. 1 о т л ич а ю щ и й с я тем, чтов кожухе выполнены отверстия,:геометрическая оськоторых наклонена в сторону транспортирования массы хлопка,3. Уплотнитель но и. 1, о т л и"ч а ю щ и й с я тем, что источниксжатого воздуха выполнен в виде компрессора с накопителем,Источники информации, принятые вовнимание при экспертизе1, Авторское свидетельство СССРР 217113, кл. Л 01 Э 45/Ц 1, 1967.2, Патент СНА Р 2961105,кл. 214"83.3, 1960,59 3681 Ффе,Р Составитель А. ЯковлевРедактор Т,Загребельная ТехредН.Андрейчук Корректор Е.Папп 13035 Филиал ППП 1 Патент, г, Ужгород, ул. Проектная, 4 аказ 660/4ЦНИИПИ Тираж 748 Подписное осударственного комитета Совета Министро по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
