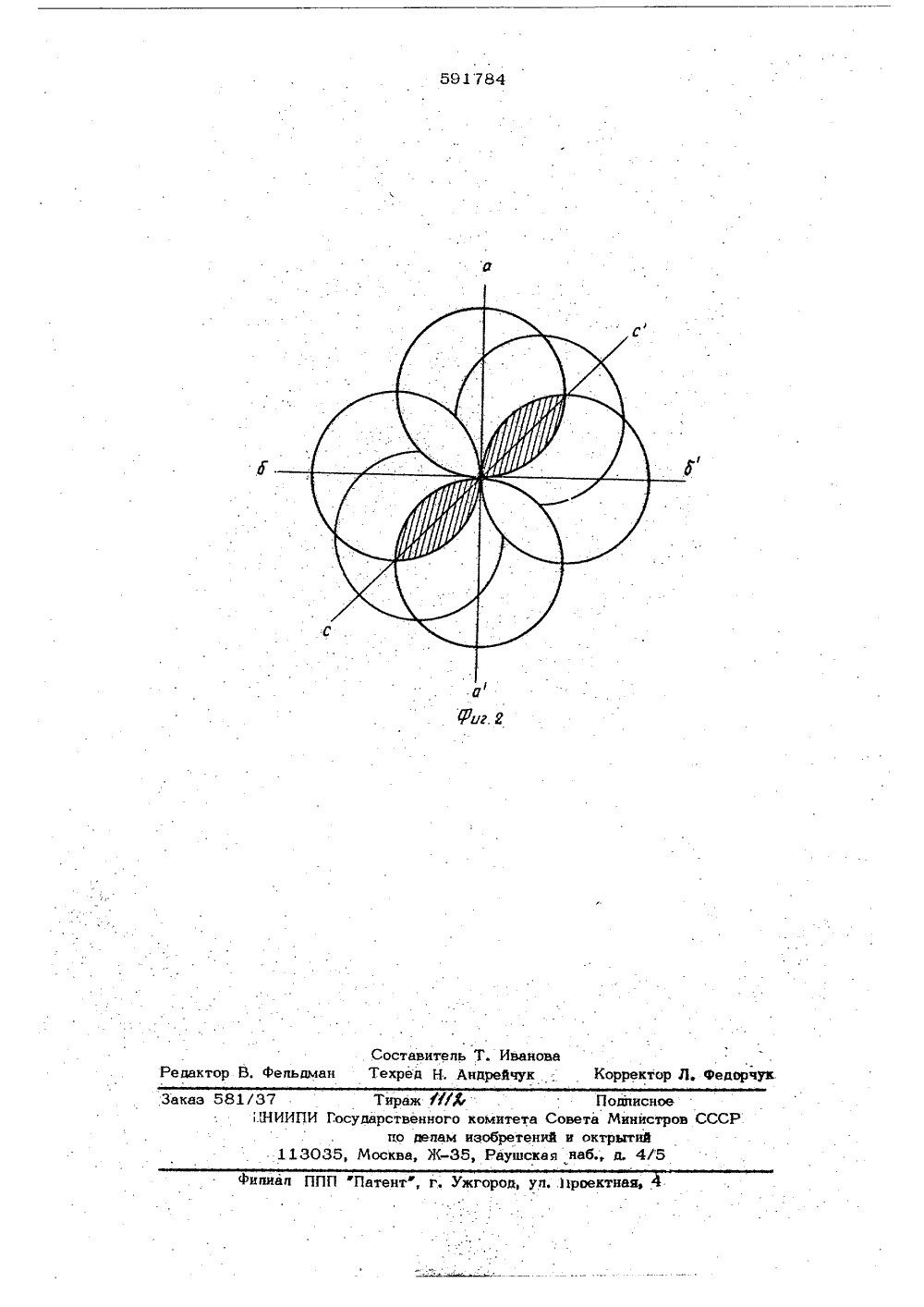

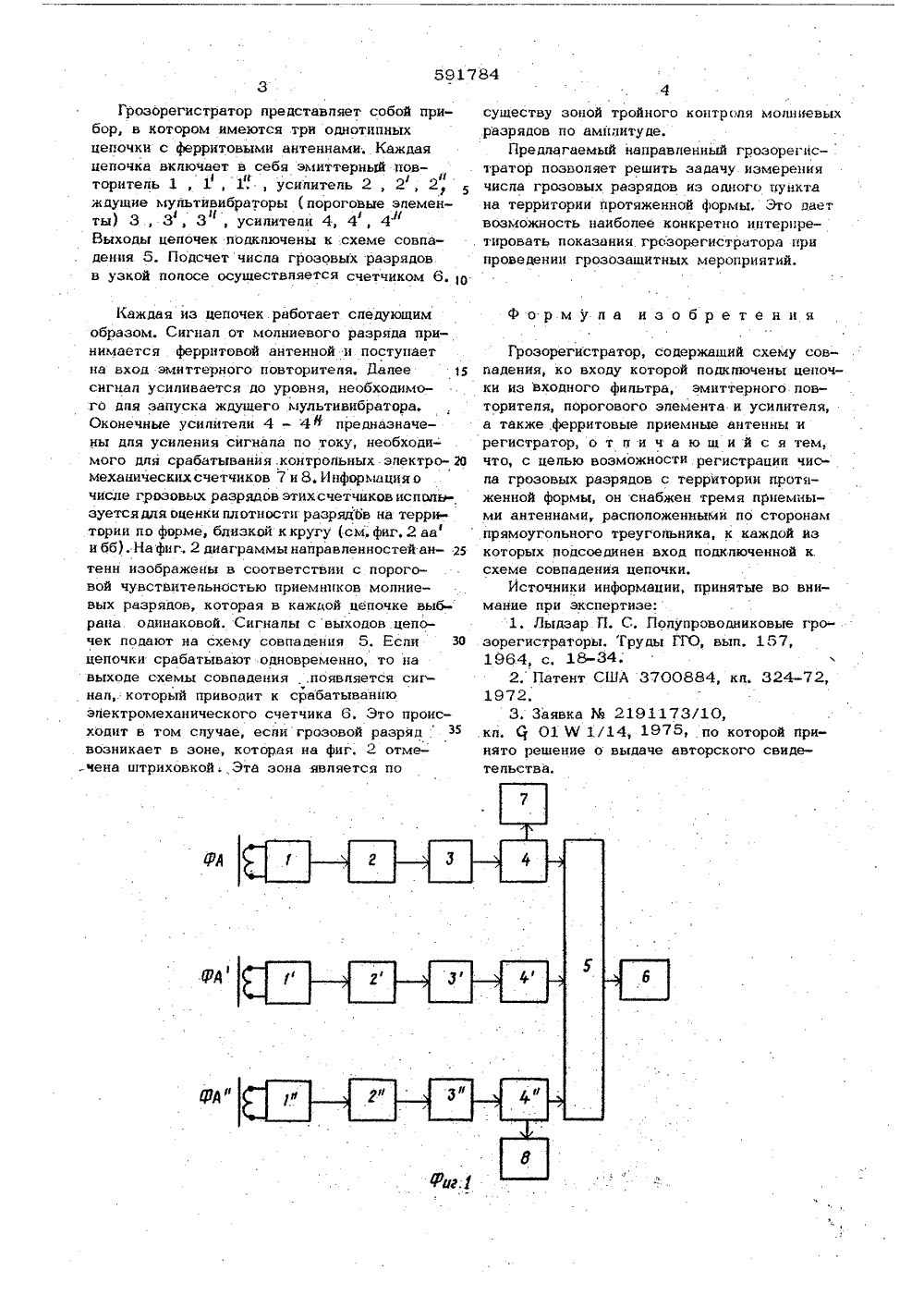

. Союз Советских Социалистичвски Республик ч 178 А ТЕНИ атОР СКОМУ ополнит аявлено ное к а с в 5.07,7 1)2378922/ присоединен 3) Приорнте м зая Государственный коинтет Соаата Ииннстроа СССР па делам нзобретений и открытой) Заявитель кутский государственный университет им, А, А, Х(панов 54) ГРОЗОРЕГИСТРАТ дпя регистрации грозовых разрядов, содерт- жашее три паралпепьные цепи, фильтр-пороговое устройство, на входе которых вкпючено согпасуюшее устройство, а на выходе -б схема совпадения, . Это устройство даетвозможйость подсчета грозовых разрядов, приходящихся на единицу земной поверхнооти,Однако и .оно не предназначено для непосредственной регистрации чиспа грозовых .1 О разрядов на территории протяженной формы.Пенью изобретения явпяется возможностьрегистрации чиспа грозовых разрядов с территории протяженной формы.Это достигается тем, что грозорегистрацтор снабжен тремя приемными антеннами,расположенными по сторонам прямоугопьного треугольника, к каждой из которых подсоединен вход подключенной к схеме совпадения цепочки.20 ра- роНа фиг, 1 пр мого попупроводн ра; на Фиг. 2 -антенн, установите ного треугопьникапо техническо явпяется устро(43) Опубликовано 05.02.78. 1Изобретение относитя к метеорологическим приборам и предназначено дпя регис рации числа грозовых разрядов на террито-, рии в виде узкой поносы и можетбыть исподьзовано для оценки ппотности разрядов вдоль пиний электропередач и кабелей связи.Известны ненаправпенные грозорегист торы, испопьзуемые дня подсчета чиспа г зовых разрядов. в круге некоторого.радиуса 1,2, З.известных конструкциях грозорегистраторов испоньзуются антенна, входной фипьтр, пороговое устройство, усилитель и регистратор. В качестве антенны применяются ненаправленные антенны типа вертикального штыря,В настояшее время при проведении грозозашитных мероприятий на пиниях эпектропередач и кабелях связи необходима информация о числе грозовых разрядов с территории в виде узкой попосы, Сушествуюшие типы грозорегистраторов не позвопяют решить эту задачу.Наиболее близким й сущности к изобретению йство иведена бпоь-схема описывае икового грозорегистратодиаграммы направпенностей нных по сторонам прямоугопь591784 Грозорегистратор представпяет собой прибор, в котором имеются три однотипных цепочки с ферритовыми антеннами. Каждая цепочка включает в себя эмиттерный повторитель 1, 1, 1., усилитель 2, 2, 2ии ждущие мупьтивибраторыпороговые эпементы) 3, 3, 3, усииитепи 4, 4, 4 Выходы цепочек подкпючены к схеме совпадения 5. Подсчет числа грозовых разрядов в узкой попосе осуществляется счетчиком 6. 10 Каждая из цепочек работает следующим образом, Сигнал от мопниевого разряда принимается феррптовой антенной и поступает на вход эмиттерного повторителя. Йапее 15 сигнал усиливается до уровня, необходимого дпя запуска ждущего мультивибратора, Оконечные усилители 4 - 4 п предназначены дпя усиления сигнапа по току, необходимого ддя срабатывания .контропьных эпектро механическихсчетчнков 7 и 8, Информация о числе грозовых разрядов этихсчетчиков исполызуетсядля оценки плотности разрядов на терри-. тории по форме, близкой к кругу (см, фиг, 2 аа и бб). Нафнг., 2 диаграммы направленностей ан тени изображены в соответствии с пороговой чувстаитекьностью приемников молниевых разрядов, которая в каждой цепочке выбрана одинаковой, Сигналы с выходов цепочек подают на схему совпадения 5. Если 30 цепочки срабатывают одновременно, то на выходе схемы совпадения .появпяется сигнал,. который приводит к срабатываниюэпектромеханического счетчика 6. Это происходит в том спучае, если грозовой разрядЗ 5 возникает в зоне, которая на фиг, 2 отмечена штриховкой, Эта зона является по 4существу зоной тройного контроля мопниевых разрядов по амплитуде.Предлагаемый направленный грозорегистратор позволяет решить задачу измерения чиспа грозовых разрядов из одного пункта на территории протяженной формы, Это дае. возможность наиболее конкретно интерпретировать показания грозорегистратора при проведении грозозащитных мероприятий. формула изобретения Грозорегистратор, содержащий схему совпадения, ко входу которой подключены цепочки из входного фипьтра, эмиттерного повторителя, порогового элемента и усипнтепя,а также ферритовые приемные антенны ирегистратор, о т и и ч а ю щ и й с я тем,что, с целью возможности регистрации чиспа грозовых разрядов с террйтории протяженной формы, он снабжен тремя приемными антеннамирасположенными по сторонампрямоугопьного треугольника, к каждой изкоторых подсоединен вход подключенной ксхеме совпадения цепочки.Источники информации, принятые во внимание при экспертизе:1. Лыдзар П. С. Полупроводниковые грозорегистраторы, Труды ГГО, вып. 157,1964, с. 18-34;2. Патент США 3700884, кп. 324-72,1972.3, Заявка й 2191173/10,кп, С 01 Ч/ 1/141975 . по которой принято решение о выдаче авторского свидетельстваа.591784 Составигель Т. ИвановаТехред Н. Андрейчук Коррект едерч ктор В. Фельдман илиал ППП фПатент", г, Ужгород, ул. 11 роектнаа,каз 581/37 Тираж ОУХг.ЯИИПИ Государственного комипо дедам изобре113035, Москва, )К, Ра Подписное а Совета Министр еннй и октрытий ская наб., д. 4/5
