Устройство для вычисления среднего значения последовательности чисел

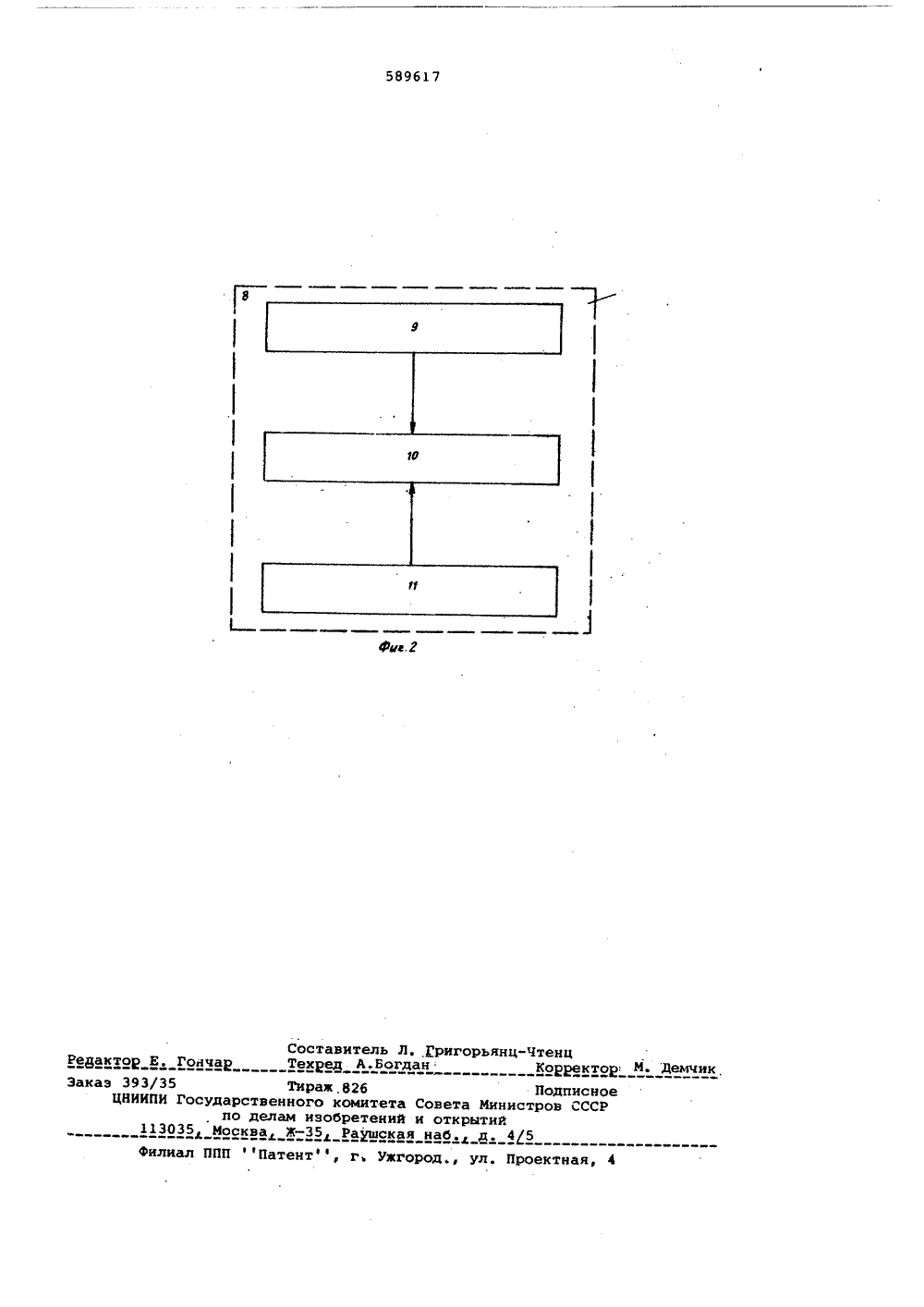

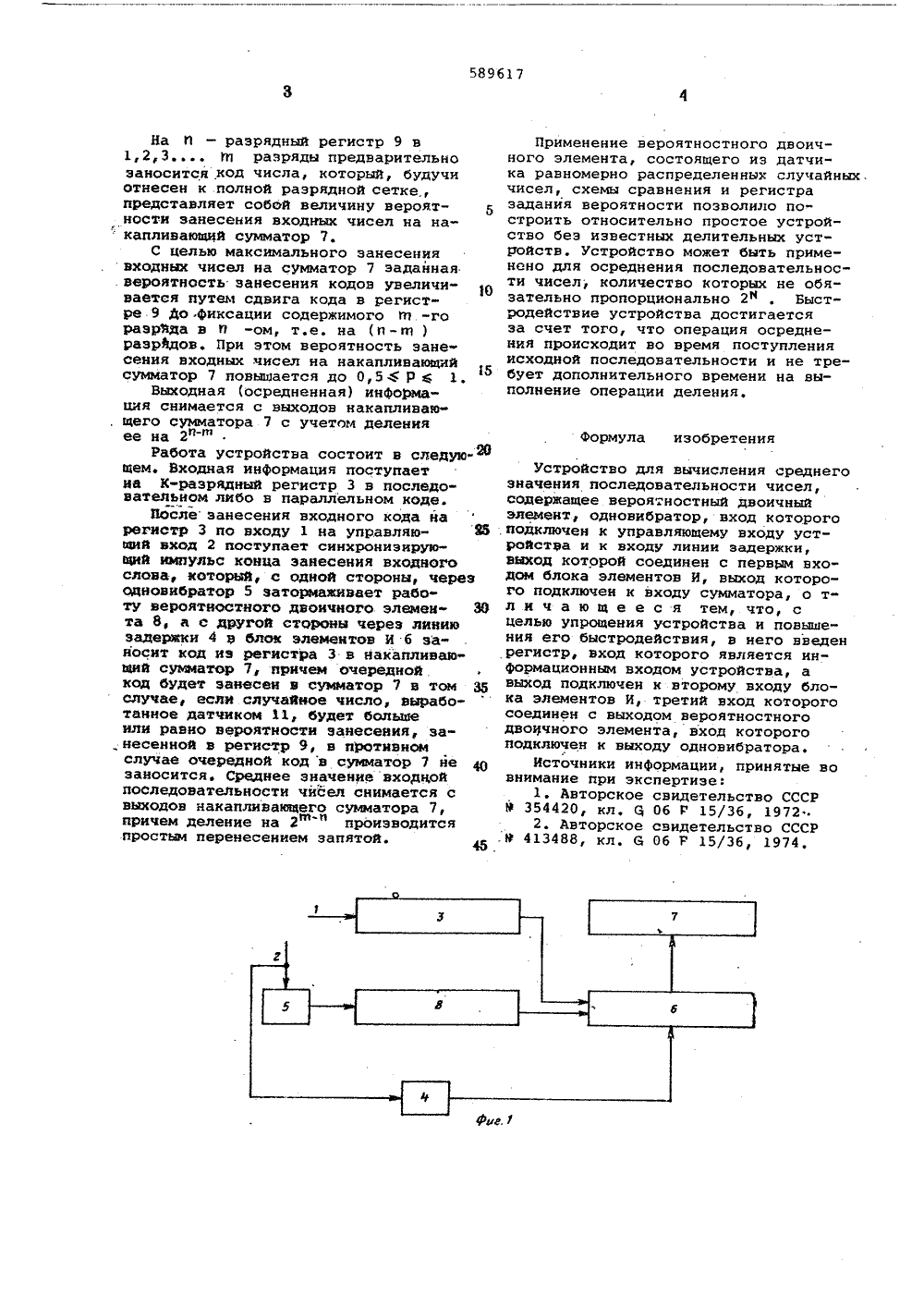

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскинСоциалистическимРеспублик(45) Дата опубликования описания 15.01.78 2(51) М, Кл.06 Г 15/36 Гаацаратвонныб номнтвтСаватв Мнннатров СССРна донам нзабрвтвннйн отнрытнй.П. Уриков и А.В 1) Заявител рофизический институт АН рской инской СС(54) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ СРЕДНЕ ЗНАЧЕНИЯ ПОСЛЕДОВАТЕЛЬНОСТИ ЧИС Цель изобретения - упрощение устройства и повышение его быстродействия,Для этого в устройство введен регистр, вход которого является информационным входом устройства, а выходподключен к второму входу блока элементов И, третий вход которого соединен с выходом вероятностного двоичного элемента, вход которого подключен к выходу одновибратораНа фиг. 1 дана схема устройства;на фиг. 2 - вероятностный двоичныйэлемент.Устройство содержит информационный вход 1, управляющий вход (синхронизирующего импульса конца слова) 2, регистр 3, линию задержки 4,одновибратор 5, блок элементов И б,(накапливающий) сумматор 7 и П - разрядный вероятностный двоичный элемент 8,Вероятностный двоичный элемент 8состоит из регистра задания вероятности занесения входных чисел 9,параллельной схемы сравнения 10 идатчика 11 равномерно распределенныхслучайных чисел, выполненного в видесдвигающего регистра с обратной связью,Изобретение вычислительной использовано в вычислителях дл арифметического ожидания по дис ности, полученн ходной функции.Известно уст среднего арифме счетчики, генер вибратор, тригг умножения, датч сов, шифратор и вы 30 Однакосокое быстличество а и устройсдействиеаратуры. относится к области техники и может быть специализированных я вычисления среднего или математического кретной последовательой при измерении исройство для вычисления тического, содержащее 1 атор импульсов, одноеры, вентили, схему ик одиночных импулькомпаратор(11 .( Наиболее близким к изобретению по технической сущности является устройство для вычисления среднего значения последовательности чисел, содержащее вероятностный двоичный элемент, одновибратор, вход которого подключен к управляющему входу устройства и к входу линии задержки, вы ход которой соединен с первым входом блока элементов И, выход которог подключен к входу сумматора 21эт тва имеют не ро и большое ко589617 ие. На П - разрядный регистр 9 в 1,2,3 )и разряды предварительно заносится код числа, который, будучи отнесен к полной разрядной сетке представляет собой величину вероятности занесения входных чисел на на капливающий сумматор 7.С целью максимального занесения входных чисел на сумматор 7 заданная . вероятность занесения кодов увеличивается путем сдвига кода в регистре 9 до Фиксации содержимого п "го разряда в и -ом, т.е. на (п-щ ) разрядов. При этом вероятность занесения входных чисел на накапливающий сУмматор 7 повышается до 0,5Р 6 1.5Выходная (осредненная) информация снимается с выходов накапливаю, щего сумматора 7 с учетом деления ее на 2 дРабота устройства состоит в следую-ф щем. Входная информация поступает иа К-разрядный регистр 3 в последоватеЛьном либо в параллельном коде.После занесения входного кода на регистр 3 по входу 1 на управляю- Зэ щий вход 2 поступает синхронизирующий импульс конца занесения входного слова, который, с одной стороны, через одновибратор 5 затормаживает работу вероятностного двоичного элемен та 8, а с другой стороны через линиюзадержки 4 э блок элементов И 6 заносит код иэ регистра 3 в накапливающий сумматор 7, причем очередной код будет занесен в сумматор 7 в том ЗБ случае, если случайное число, выработанное датчиком 11, будет больше или равно вероятности занесения занесенной в регистр 9, в противномслучае очередной код в сумматор 7 не 40заносится, Среднее значение входцойпоследовательности чисел снимается свыходов накапливающего сумматора 7, причем деление на 2 п 1 д производится простым перенесением запятой. Применение вероятностного двоичного элемента, состоящего нэ датчика равномерно распределенных случайных,чисел, схемы сравнения и регистразадания вероятности позволило построить относительно простое устройство без известных делительных устройств. Устройство может быть применено для осреднения последовательности чисел, количество которых не обязательно пропорционально 2" , Быстродействие устройства достигаетсяза счет того, что операция осреднения происходит во время поступленияисходной последовательности и не требует дополнительного времени на выполнение операции деления,Формула изобретения Устройство для вычисления среднего значения последовательности чисел, содержащее вероятностный двоичный элемент, одновибратор, вход которого подключен к управляющему входу устройстэа и к входу линии задержки, выход которой соединен с первым входом блока элементов И, выход которого подключен к входу сумматора, о тл и ч а ю щ е е с я тем, что, с целью упрощения устройства и повышения его быстродействия, в него введен регистр, вход которого является инФормационным входом устройства, а выход подключен к второму входу блока элементов И, третий вход которого соединен с выходом вероятностного двоичного элемента, вход которого подключен к выходу одновибратора,Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР В 354420 кл. Я 06 Р 15/36, 1972.2. Авторское свидетельство СССР 9 413488, кл, б 06 Р 15/36, 1974,589617Фиг 8Составитель Л, григорьянцЧтенц Редактор Е, Гончар Техред А.Богдан Корректор И. Демчук, Заказ 393/35 Тираа,826 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий 113035 Москва ЖРа ская наб. . 4 5 с с с Р сс дфилиал ППП Патентф, г, Уагород ул, Проектная, 4
