Способ уплотнения грунта в выемке

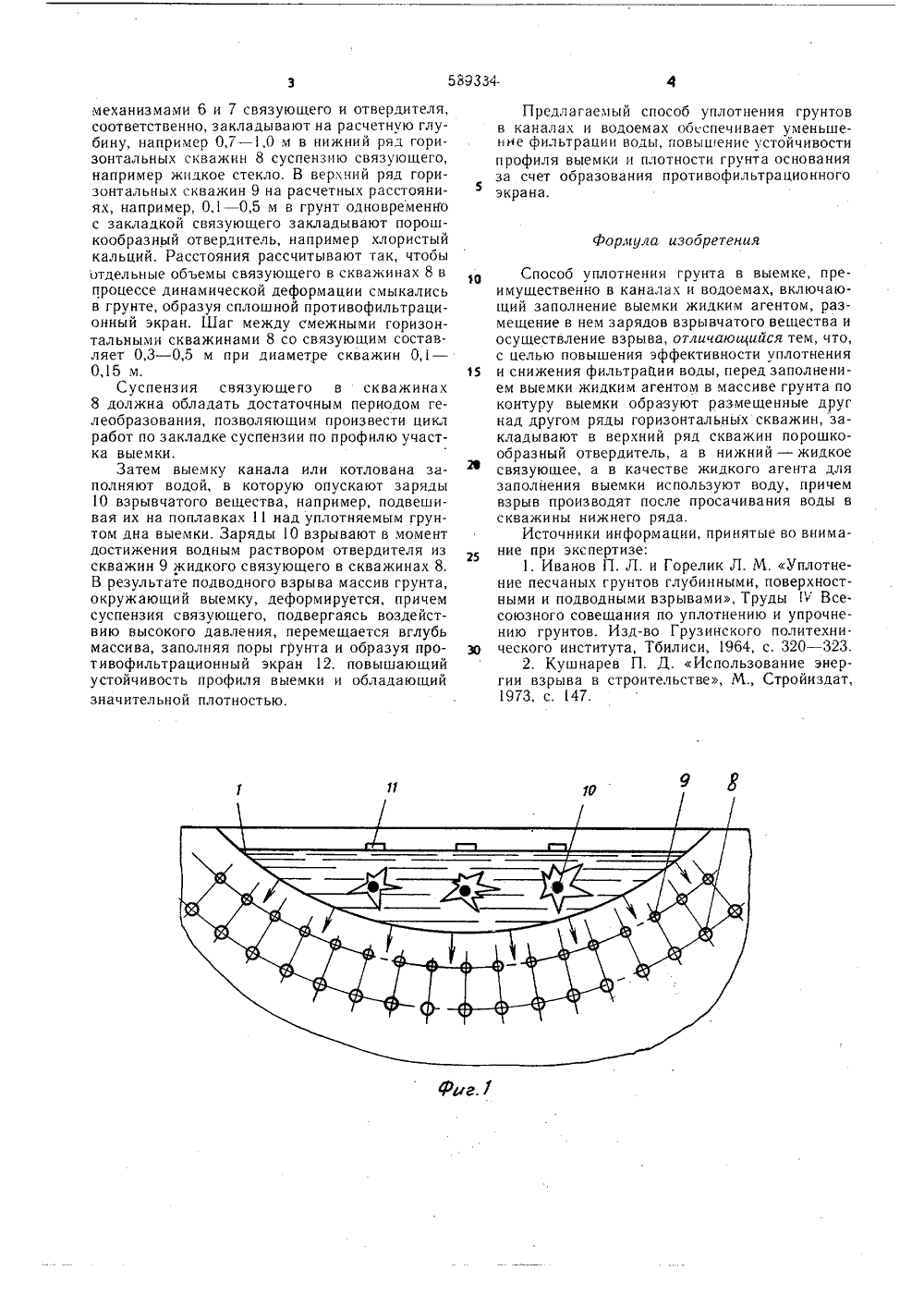

. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик)М. Кл,Е 02 Ъ 3 осударствеиныи иомит Совета Министров ССС по делам иэобретемийи открытий ПриоритетОпубликовано 25,01,78,Бюллетень 3 3) УДК 624.13(72) Авторы изобретения сарев, В. И. Плужник,Ч. Чарыев А. А. Вовк, В, Г. Кравец, Ю. А. П Л. И. Демешук, Г. Э. Грибач и А. Специальное конструкторско-технологическое бю Института геофизики АН Украинской ССР(71) Зая ОТНЕНИЯ ГРУНТ 54) СП строитель- ения грун каналах и Изобретение относится к ооластиства, в частности, к способам уплотнта в выемках, преимущественно, вводоемах,Известен способ уплотнения грунтов подводным взрывом зарядов взрывчатого вешества, подвешенных на расчетной высоте от дна уплотняемой поверхности 1. Недостатком такого способа является незначительное снижение фильтрации воды в выемках (каналах и водоемах) и недостаточное повышение плотности грунта.Наиболее олизким техническим решением к изобретению является способ уплотнения грунта в выемке, преимущественно в каналах и водоемах, включаюший заполнение выемки жидким агентом, размешение в нем зарядов взрывчатого вещества и осушествление взрыва 2. Недостатками этого способа является то, что невозможно создать уплотненную зону, исключаюшую фильтрацию (не только в поверхностном слое, но и на определенном, наиболее выгодном, расстоянии от поверхности грунта) значительный расход жидкого агента, недостаточная эффективность уплотнения и недостаточное снижение фильтрации воды.Цель изобретения - повышение эффективности уплотнения и снижение фильтрации воды. Это достигается тем, что в способе уплотнения грунта в выемке, преимушественно в каналах и водоемах, включаюшем заполнение выемки жидким агентом, размешение в нем зарядов взрывчатого вещества и осушествление взрыва, перед заполнением выемки жидким агентом в массиве грунта по контуру выемки образу ют размещенные друг над другом ряды горизонтальных скважин, закладывают в верхний ряд скважин порошкообразный отвердитель, а о в нижний - жидкое связуюшее, а в качествежидкого. агента для заполнения выемки исполь.зуют воду, причем взрыв производят после просачивания воды в скважины нижнего ряда.На фиг. 1 изображена схема размегценирядов горизонтальных скважин; на фиг. 2 - 15 выемка с водозашитным экраном после взрывазарядов; на фиг. 3 - схема заложения жидког связуюшего и порошкообразного отвердителя по профилю выемки.Предлагаемый спосоо реализуют следуюшим ооразом.Вдоль профиля выемки 1 в грунт при помощи зарядной машины 2 с ножевым землеройным рабочим органом 3, снабженным двумя парами двухсторонних горизонтальных закрылок 4, к торцовой части которь 1 х закреплены трубопроводы 5, связанные с нагнетающими58 Э 334 механизмами 6 и 7 связующего и отвердителя, соответственно, закладывают на расчетную глуоину, например О, - 1,0 м в нижний ряд горизонтальных скважин 8 суспензию связующего, например жидкое стекло. В верхний ряд горизонтальных скважин 9 на расчетных расстояниях, например, 0,1 - 0,5 м в грунт одновременно с закладкой связующего закладывают порошкообразный отвердитель, например хлористый кальций. Расстояния рассчитывают так, чтобы отдельные объемы связующего в скважинах 8 в процессе динамической деформации смыкались в грунте, образуя сплошной противофильтрационный экран. Шаг между смежными горизонтальными скважинами 8 со связующим составляет 0,3 - 0,5 м при диаметре скважин 0,1 - 0,15 м.Суспензия связующего в скважинах 8 должна обладать достаточным периодом гелеобразования, позволяющим произвести цикл работ по закладке суспензии по профилю участка выемки.Затем выемку канала или котлована заполняют водой, в которую опускают заряды 1 О взрывчатого вещества, например, подвешивая их на поплавках 11 над уплотняемым грунтом дна выемки, Заряды 10 взрывают в момент достижения водным раствором отвердителя из скважин 9 жидкого связующего в скважинах 8, В результате подводного взрыва массив грунта, окружающий выемку, деформируется, причем суспензия связующего, подвергаясь воздействию высокого давления, перемещается вглубь массива, заполняя поры грунта и образуя противофильтрационный экран 12, повышающий устойчивость профиля выемки и обладающий значительной плотностью. Предлагаемый способ уплотнения грунтовв каналах и водоемах обеспечивает уменьшение фильтрации воды, повышение устойчивости профиля выемки и плотности грунта основания за счет образования противофильтрационного экрана,Формула изобретенияСпособ уплотнения грунта в выемке, преимущественно в каналах и водоемах, включающий заполнение выемки жидким агентом, размещение в нем зарядов взрывчатого вещества иосуществление взрыва, отличающийся тем, что,с целью повышения эффективности уплотнения15 и снижения фильтрации воды, перед заполнением выемки жидким агентом в массиве грунта поконтуру выемки ооразуют размещенные другнад другом ряды горизонтальнйх скважин, закладывают в верхний ряд скважин порошкообразный отвердитель, а в нижний - жидкое2 ф связующее, а в качестве жидкого агента длязаполнения выемки используют воду, причемвзрыв производят после просачивания воды вскважины нижнего ряда.Источники информации, принятые во внимание при экспертизе:1. Иванов П. Л. и Горелик Л. М. Уплотнение песчаных грунтов глубинными, поверхностными и подводными взрывами, Труды 1 Всесоюзного совещания по уплотнению и упрочнению грунтов. Изд-во Грузинского политехнио ческого института, Тбилиси, 1964, с. 320 в 3.2. Кушнарев П. Д. Использование энергии взрыва в строительстве, М., Стройиздат,1973, с, 147,589334 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Г 3035, Москва, Ж, Раушская наб. д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
