Устройство для моделирования гистерезиса в упругих связях
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 581474
Авторы: Доброславский, Дорфман, Цесевич
Текст

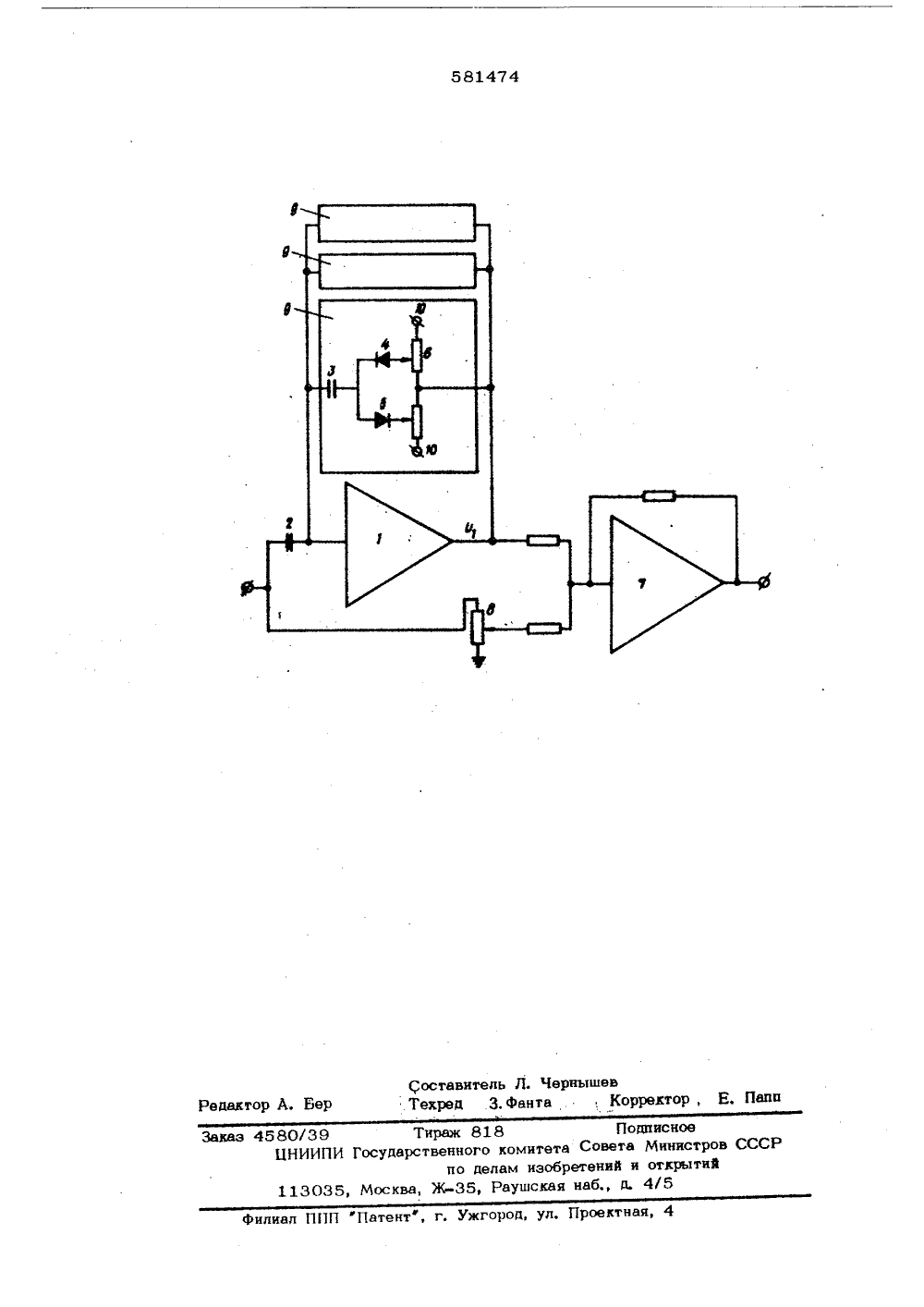

ИСАНИЕОБРЕТЕНИЯ Союз СоветскинСоциалист ицесииРеслубликИ АВТОРСКОМУ СВИДИТЕДЬСУВУ1) Дополнительное к авт. синд-ву2) Заявлено 11,05.75 (21)2133214/18-2присоединением заявкиМ, Кл,2 С 06 О 7/48Г оударотввнный наинтат авета Мнннотров СССР но делам нзооратвннй н вткрытнй(45) Пата опубликования описания 29,11 Л. Иоброславский, Г. ан и Э. И, Цесевич(71) Заявитель бюро тяжелы градское специальное конструкт и уникальных станков) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ГИ В УПРУГИХ СВЯЗАХ ЗИС ационный усилитель, ен к первому входу одержашее оп орого подклю од суммирукзцего операционного усилителя, выход которого является выходом устройства, 5 и суммирукиций конденсатор, введены нелинейные блоки включенные параллельно между собой в цепь обратной связи операционного усилителя, каждый из которых состоитиз разделительных диодов, запоминаюшего О конденсатора, и делитель напряжения, средняя точка которого соединена с выходомГоперационного .усилителя, Неподвижные контамты делителя напряжения подключены к источ подвижные нику напряжения смешения, а контакты через разделительнь динены с первой обкладкой з конденсатора, вторая обкладка динена с суммирующей точкой усилителя, которая через сум денсатор соединена сэ входом со вторым входом суммируюш ного усилителя. е диоды соеп оминаюшего которого сое операционногоируюший конустройетва и го операционНа черте ойства. Изобретение относится к области аналоговой вычислительной техники и может бытьиспользовано дпя модепирования внутреннего трения в материалах и некоторых видовконструкционного демпфирования при исследованин нелинейных динамических систем,Известно устройство для моделированиягистерезисасодержащее операционные усилители, диоды и конденсаторы 11, Недостатком этого устройства является его сравнительно низкая точность.Наиболее близким к изобретению потехнической сущности является устройство,содержащее операционный усилитель, выходкоторого подключен к первому входу суммируюшего операционного усилителя, выходкоторого является выходом устройства, исуммирукнций конденсатор2 .Недостатком такого устройства являетсяего низкая точность при моделировании неустановившихся режимов,Целью изобретения является повышениеточности моделирования.Это достигается тем, что в устройстводля моделирования гистерезиса в упругих дана структурная схема устУстройство содержит операционный усилитель 1, суммирующий конденсатор 2, запоминаюшие конденсаторы 3 разделительныедиоды 4, 5, делители 6 напряжении, суммирующий операционный усилитель 7, делитель8 нвцряжения, нелинейные блоки, 9 и источник 10 напряжения смещении.Устройство работает следукицим образом,При появлении напряжения ц на входеустройства напряжение 0 нв выходе операционного усилителя 1 ввиду отсутствия обраиъ.ной связи мгновенно достигает расчетнойвеличины, равной наименьшему запирающемунапряжению в одном иэ нелинейных блоков9, и в обратную связь подключается эвпоминаюшнй конденсатор 3,По мере увеличения напряжения Мщ происходит последовательное отпирание разделительных диодов 4(5) и в цепь обратной свя;.зи подключаются новые запоминакццие конденсаторы 3, в результате чего выходноенапряжение 0 изменяется ио кусочно-линейному законус= эх25При эом тангенсугла наклона после дующих участков всегда меньше предыдушях, что позволяет линейными отрезками аппрок симировать кривую деформироввния материала из свободного состояния.30При уменьшении входного напряжения Цц, все открытые разделительные диоды 4(5) сразу же закрываются, так квк потенциал на запоминающих конденсаторах 3 становится выше, чем на выходе операционного усилитЗ 5 ля 1, и на запоминающих конденсаторах 3 запоминаются напряжения, равные максимвль но достигнутому выходному напряжению Ойб зв вычетом запирающего напряжения для каждой цепочки. Разделительные диоды 5(4)смогут открыться только тогда, когда разность потенциалов нв запоминающем конденсаторе 3 и на выходе операционного уси лнтепя 1 будет рвана расчетному запирающему напряжению в этой цепочке.15Таким образом, разделительные диоды 5(4) будут открываться в той же последовательности, но при уменьшении выходного напряжения относительно У,пна величину, равную удвоенному запирающему напряжению дли каждой цепочки, При этом моделируется нисхоняшая ветвь базовой,петли гистереэисв.По.достижении на выходе напряжения Цр-М схема придет в состояние, симметрич ное относительно начала моделирования нио,55 ходящей ветви петли гистереэиса с изменившейся полярностью входного и выходного напряжений. 4При последующем увеличении входногонапряжения Ореализуется восходящая ветвьпетли гистеризисв. Для нее с учетом изменившихся полярностей справедливы все теже закономерности, что и для нисходящей.Замыкание базовой петли произойдет приЦ=Ощ,Выходное напряжение операционного усилителя 0. нв суммирующем операционномусилителе 7 складывается с входным. напряжением Уик, предварительно преобразованнымна делителе 8. Тем самым вводится линейнаи коррекции средней жесткости петлигистерезисв,Предложенное устройство обладает белее высокой точностью по сравнению с извест ными и может быть использовано при нссле довании нелинейных динамических систем с упруг(мрнкционны м гистереэисом,Формула изобретенияУстройство для моделирования гистереэи. са в упругих связях; содержащее . опера ционный усилитель, выход которого подключен к первому входу суммирующего опера ционного усилителя, выход которого являээся выходом устройства, и суммирукюинй кон денсвтор, о т л и ч а ю ш е е с я тем, что, с целью повышения точности моделирования, в устройство введены нелинейные блоки, включенные параллельно между собой в цепь обратной связи операционного усила тели, каждый иэ которых состоит из разде лительных диодов, звпоминащцего. конденсатора, н делитель напряжения, средняя точка которого соединена с выходом операционно го усилителя, неподвижные контакты делите ля напряжения подключвны к источняку напря жения смешения, в подвижные контакты, через разделительные диоды соединены с первой обкладкой запоминающего конденсатора, вторая обкладка которого соединена с суммируюшей точкой операционного усилителя, которая через суммирующий конденсатор сое динена со входом устройства и со вторым входом суммирующего операционного усилителя.Источники информации, принятые во внимание при экспертизе:1. Применение аналоговых вычислительнымашин в энергетических системах. Под ред.Соколова Н. Е. МЭнергия, 1970, с. 68, рис, 5-10.2. Двторское свидетельство СССР349000, кл. Ь 06 0 7/48, 1970.581474 витель Л. Чернышд 3. фанта едактор А. Бер Техре Корректор, Е, Пап филиал ППП "Патентф, г. Ужгород, ул. Проектная, 4 ираж 818 венного комит по делам нзЖ, Раушска Заказ 4580/39 Т ЦНИИПИ Государс 113035 Москва Подписноеа Совета Министров ССретений и открытийя наб., д. 4/5
СмотретьЗаявка
2133214, 11.05.1975
ЛЕНИНГРАДСКОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ТЯЖЕЛЫХ И УНИКАЛЬНЫХ СТАНКОВ
ДОБРОСЛАВСКИЙ ВИКТОР ЛЕОНИДОВИЧ, ДОРФМАН ГЕОРГИЙ ГРИГОРЬЕВИЧ, ЦЕСЕВИЧ ЭДУАРД ИОСИФОВИЧ
МПК / Метки
МПК: G06G 7/48
Метки: гистерезиса, моделирования, связях, упругих
Опубликовано: 25.11.1977
