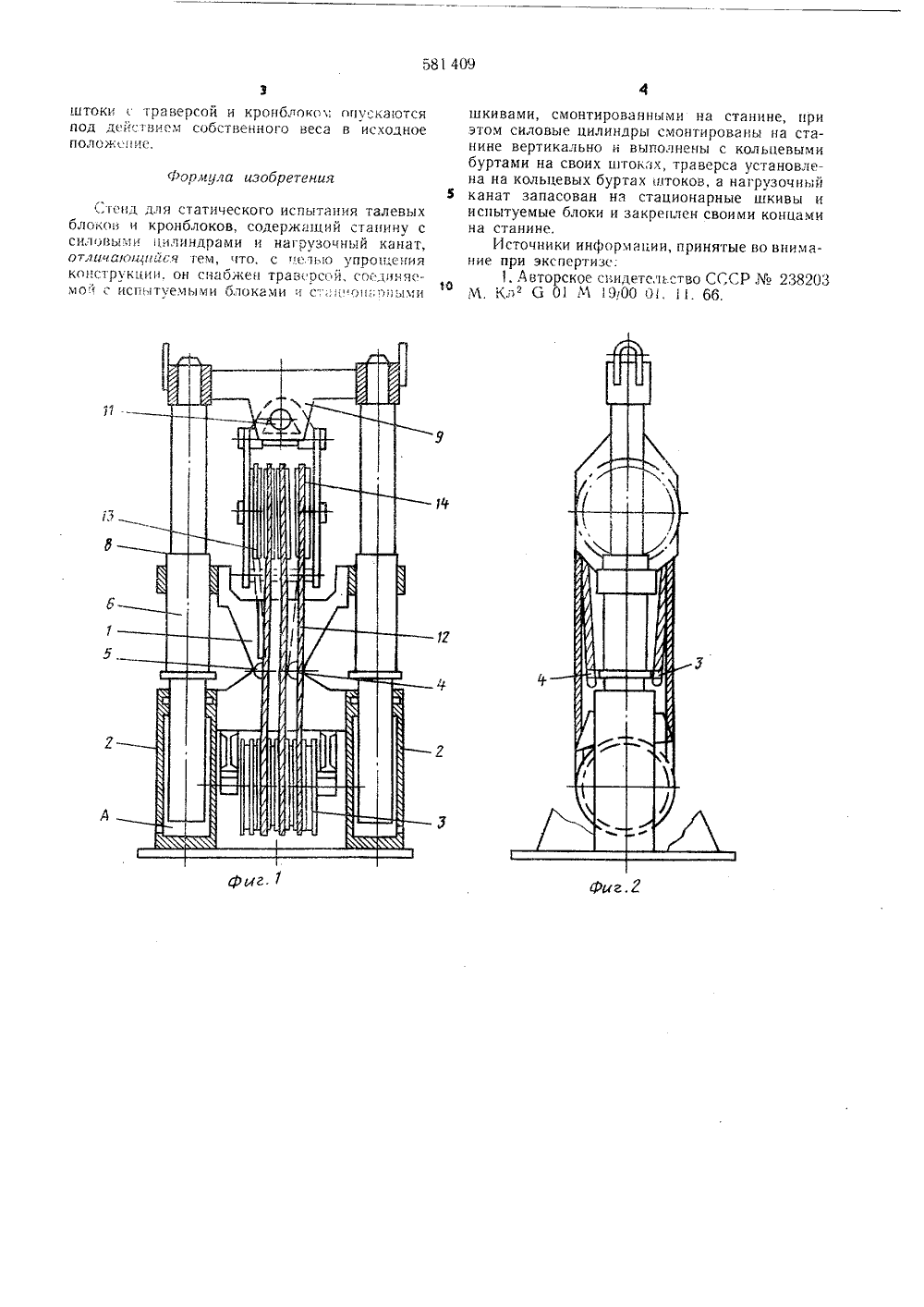

Стенд для статического испытания талевых блоков и кронблоков

Номер патента: 245707

Опубликовано: 01.01.1969

Авторы: Калабалык, Райгородский, Черников

МПК: E21B 19/02

Метки: блок, талевый

...центральной оси и сваренных в единый корпус, и двух 20 наружных щек. 2. Между внутренними и наружными щеками на осях 3 и подшипниках соосно посажены по два канатных шкива 4.К внутренним и наружным щекам на двух осях прикреплен тэваренный из двух щек кор пус 5, на оси 6 которого на подшипниках посажен шкив 7. Ось его перпендикулярна оси первых канатных шкивов. В нижней части талевого блока на осях 8 подвешены две серьги 9 со вставными пальцами 10 для под вески строп элеватора. Отверстия под пальцы в каждои серьге расположены на оси равновесия приложения всех действующих на канатные шкивы сил. При оснастке талевым канатом четырех канатных шкивов, расположенных соосно (при восьмиструнной оснастке), палец 10 устанавливают в правое...

Номер патента: 1129322

Опубликовано: 15.12.1984

Авторы: Ахметзянов, Богданов, Нугаев

МПК: E21B 19/00

Метки: блока, ограничитель, подъема, талевого

...талевого блока на низших передачах лебедки посредством подачи сигнала на срабатывание ограничителя подъема в зависимости от включения соответствующей передачи лебедки.талевого блока.Поставленная цель достигается тем, что в ограничителе подъема талевого блока, содержащем трос, тормозной узел, привод которого соединен с тормозом барабана лебедки, тормозной узел выполнен в виде шкива и соосных дисков, именпцих наружные и внутренние зубчатые поверхности и размещенных на общей оси, и кулачков замкового механизма, выполненного в виде клиновой пары, причем внутренний диск подпружинен и установлен с возможностью отклонения от оси под воздействием кулачка замкового механизма, кинематически связанного с пневмопереключателем и гибким валом с...

Номер патента: 1672263

Опубликовано: 23.08.1991

Авторы: Биндер, Жолобов, Ткаченко

МПК: G01M 17/00

Метки: блоков, испытаний, колесно-моторных, локомотивов, стенд

...подвешиванием электродвигателя и опорно-осевым редуктором 30, через кронштейны 31 и 32 соединяются соответственно с корпусом тягового двигателя 33 и подвеской 34 с корпусом осевого редуктора,При другом виде опорно-рамного привода, имеющем отличающуюся от приведенных примеров конструкцию опоры корпуса тягового двигателя и редуктора на раму тележки, применяется соответствующая конструкция опоры стенда.Трубопровод 35 соединяет рабочие полости 36 цилиндров 17 между собой аналогичными рабочими полостями цилиндра 17, расположенного на другой стороне колесно-моторного блока. В средней части трубопровод 35 соединен с трубой от нагнетательного насоса (не показан), способного также откачивать масло.Направляющие 37 прикреплены к основанию...

Номер патента: 130822

Опубликовано: 01.01.1960

Авторы: Бабаев, Давидан, Таранчук

МПК: B28B 7/24

Метки: блоков, вертикальный, кассетного, напряженно-армированных, стенд, типа, ферм

...поясов, стоек и раскосов, которые приходится изготовлять с применением дополнительных операций.В описываемом стенде этот недостаток устранен тем, что разделительные щиты кассеты выполнены по контуру изделия, а поперек кассеты установлены съемные щиты, образующие внешнюю опалубку, На чертеже показан стенд в перспективном изображении:Вертикальный стенд представляет собою разборную кассету для одновременного изготовления нескольких однотипных напряженно армированных блоков ферм.Отсеки 1 кассеты образованы разделительными щитами 2, 3, из которых средний щит 2 установлен на раме 4 станины неподвижно, а остальные боковые щиты 3 с возможностью поворота относительно шарниров 5 опор. Все щиты коробчатого сечения выполнены по контуру изделия, с...
