Способ получения двухстороннего изображения на листовом материале

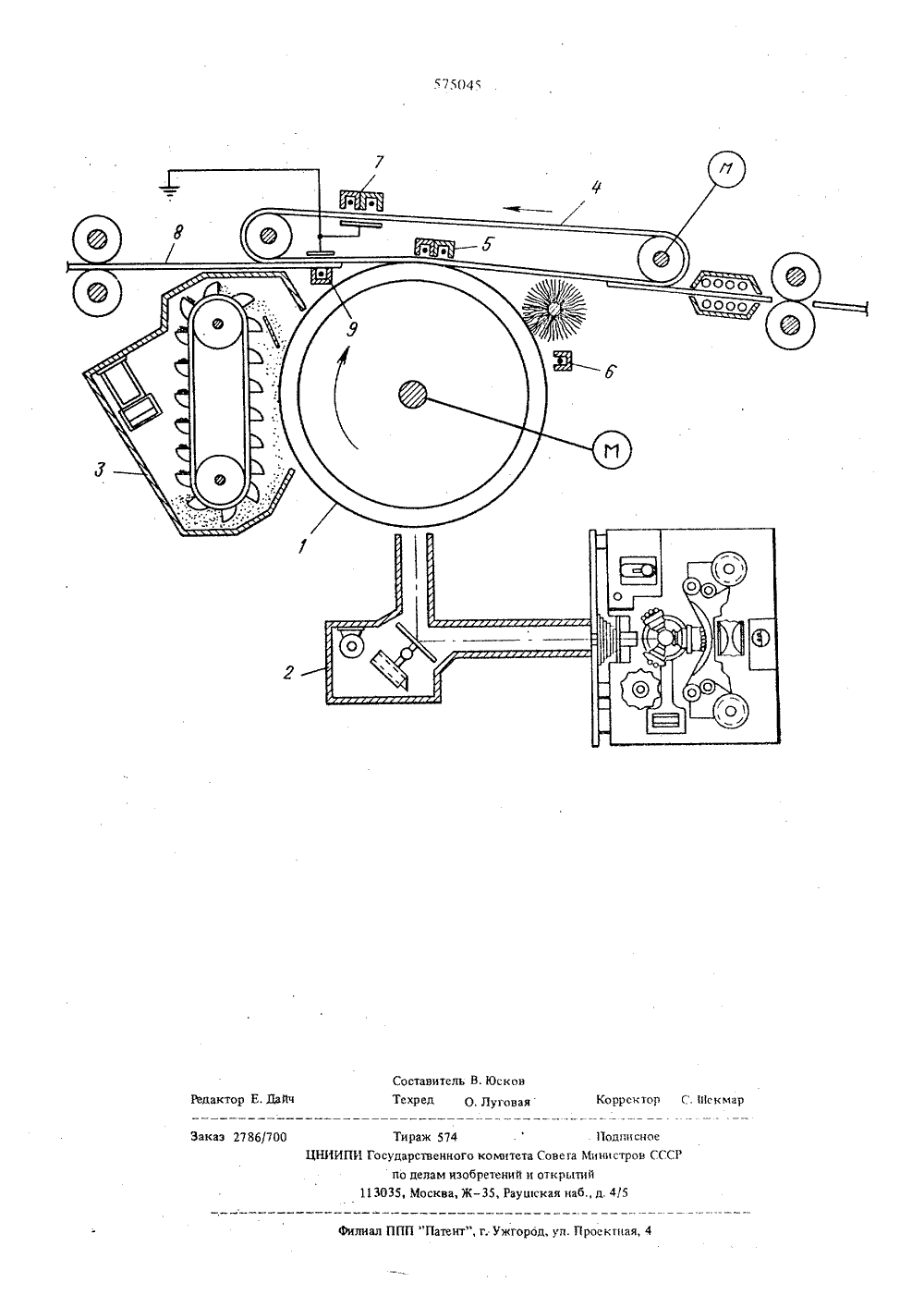

ОП ИСАНИЕИЗОБРЕТЕН ИЯН ПА 1 ЕН 1 У Союз Советских Социалистических Республик(43) Опублин 23.12.7 Государственный камит Саввтв Министров ССС аа делам изабретений н открытий) СШ 53) УДК 772.93(088.8 о 30,09.77. Бюллетень Ме 36 45) Дата опубликования описания 06.09,77 Иностранцы льям Артур Салливан, Джон М2) Авторы изобретения рои Ра(54) СПОСОБ ПОЛУЧЕНИЧ ДВУСТОРОННЕГО ИЗОБРАЖЕНИНА ЛИСТОВОМ МАТЕРИАЛЕ 2 Дос изображггается зто тем, что перед цтгя с промежуточной повер материал знак полярности ча это изображение, меняют на пг переносом хггостц на тцц, обрапротиво. листов о ЗУЮ 1 ЦИХ положнь На чертеже иэаггггого способа,На электрофотографпческом элементе 1, несущем ца своей поверхноспг равномерный заряд, получают с помощью проекционной системы 2 первое открытое изображение оргггцнала. 1 рояв. ляют это изображение порогцковым проявителем в узле 3 проявления, Проявленное изображецие переносят на промежуточный элс гг 4, вьлголнецньг 11, например иэ диэлектрика . ацетата, лугам нацесегпгя с помощью коротроца 5 на вцутренцюю поверхность промежугочггого элемента 4 электрического заряда, полярность и потенциал которого будут достаточны для того, чтобы обеспечить перенос за счет электростатических агл первого прояв. легпгого изображеггггя с поверхцости электро фотоГрафического элемецта ца поверхность промежуточного элемента 4.Вслед за формированием первого изображения оригинала ца поверхности электрофотографичес. Изобретение относится к области электро. фотографии, в частности к способам изготовления копий с двусторонним изображением,Известен способ получения двустороннего взображения на листовом материале, соглаглго которому на электрофотографическом элементе последовательно получают два изображения лля лицевой и оборотной стороны копии, проявляют изображения и переносят их ца промежуточную поверхность с последующим переносом первого изображения на вторую промежуточную поверх. ность, после чего между промежуточными поверхностями пропускают бумажный лист, на обе стороны которого переносятся размягчегпгые раство. рителями порошковые изображения 1).Однако при таком слособе необходимо использовать сложное устройство для образования паров растворителя. После формирования и размягчегпгя изображения должны быть очень быстро перенесены на листовой материал. Кроме того, часть смазки с промежуточных поверхностей переходит ца листо. вой материал, что снижает качество полученных копий.Целью изобретеничества изображения н р ражецо устройство для реализациикого элемента 1 происходит нанесение заряда коротроном 6 на вторую область его поверхности. Затем на данную область проецируют второе иэображение оригинала с последующим прояв. пением второго скрытого электростаплеского изображения. При этом проецирование осуществляют таким образом, чтобы второр изображение оказалось перевернутым, Перед повторным вводом в зону переноса изображения первое изображение подвергают действию коротрона 7, предназначенного для изменения полярности заряда изображения. Мощность коротрона 7 должна быть достаточна для того, чтобы вызвать изменение полярности заряда частиц тонера, образующих изображение.После изменения полярности частиц, образующих изображение на промежуточном элементе 4, осуществляют перенос этого изображения на листо. вой материал 8, который вводят в контакт с поверхностью элемента 4, Для достижения плотного контакта листового материала.8 и элемента 4 на листовой матс иал воздействуют коротроном 9,После этого листовой материал, находящийся в контакте с поверхностью элемента 4, вводят в зону переноса изображения, в которой под действием коротрона 5 изображение с электрофотографического элемента 1 переходит на листовой материал 8.Электростатический заряд коротрона 5 должен быть таким, чтобы он способствовал переходу1 О изображения с поверхности элемента 1 на мате. риал 8, В то же время коротрон 5 заставит частицы виража, образующие изображение на промежу. точном элементе 4, отталкиваться от поверхности данного элемента по направлению к поверхности листового материала 8. После выхода листового материала 8 из зоны переноса он направляется в зону закрепления изображения, в которой изображения закрепляются на обеих сторонах материала 8, например, путем оплавления частиц тонера. Ф ор мула из обре те ни яаСпособ получения двустороннего изображенияна листовом материале, включающий последовательное получение первого и второго изображений на электрофотоэлектрическом элементе, перенос первого изображения с электрофотографического 2 а элемента на промежуточную поверхность и перенособоих изображений на обе стороны листового материала, о т л и ч а ю щ и й с я тем, что, с целью повыщения качества иэображения, перед переносом иэображения с промежуточной поверхности на листовой материал знак полярности частиц, образующих это изображение, меняют на противо.положный,Источники информации, принятые во вниманиепри экспертизе:ЗО 1.Патент США У 3318212, кл. 95.17, 1967.575045 Составитель В. Юс ктор Е, Пайч Техред О, дуговая Корректор С. 01 скма Заказ 2786/700 Тираж 574 Подппсно ЦНИИ ГП ская наб., д. 4/5 ППП "Патент", г, Ужгород, ул. Проектная,осударственного ко мите по делам изобретений 3035, Москва, Ж - 35, Рау Совета Министров ССоткрытий
