Протаскивающее устройство машины для обработки поваленных деревьев

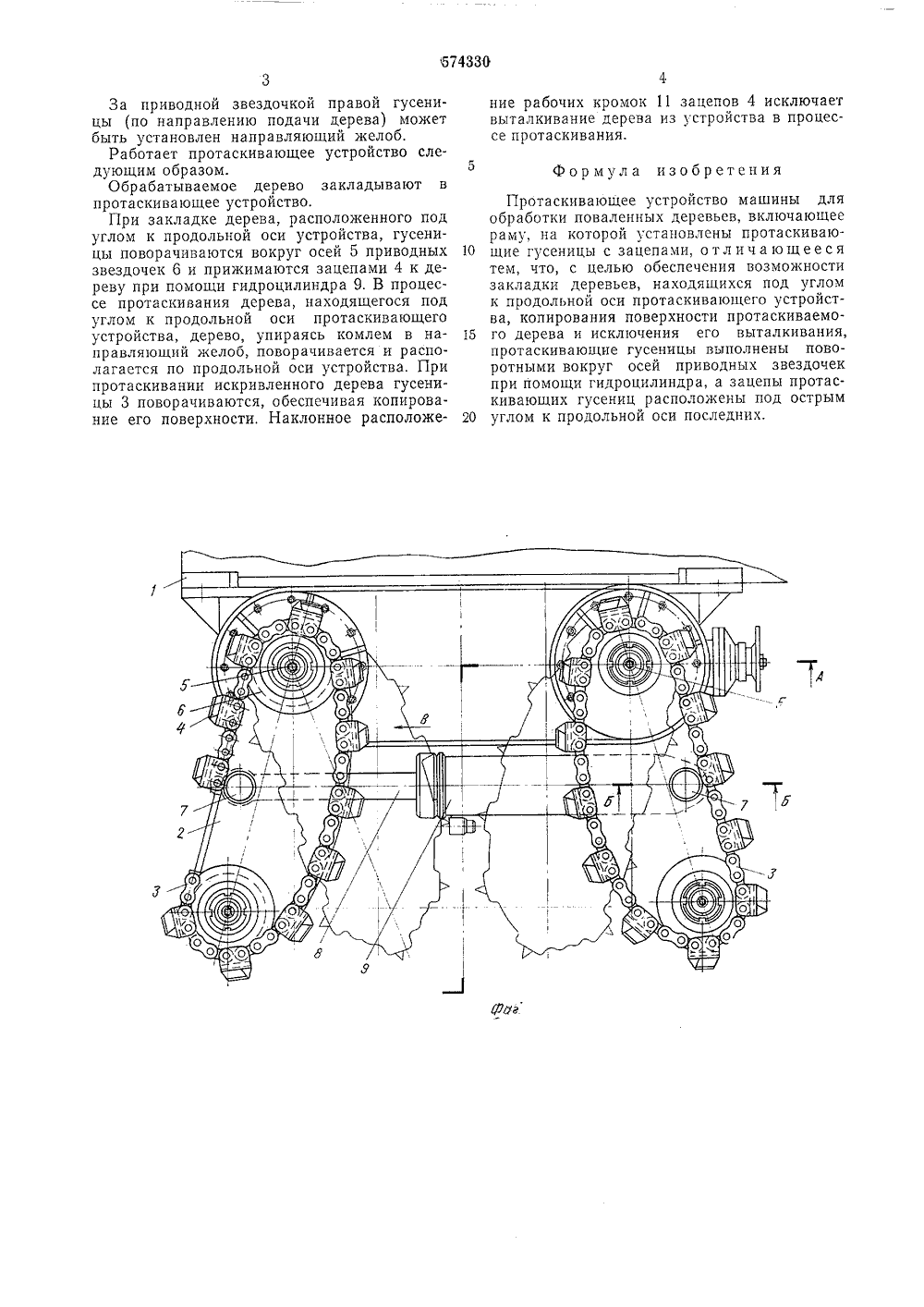

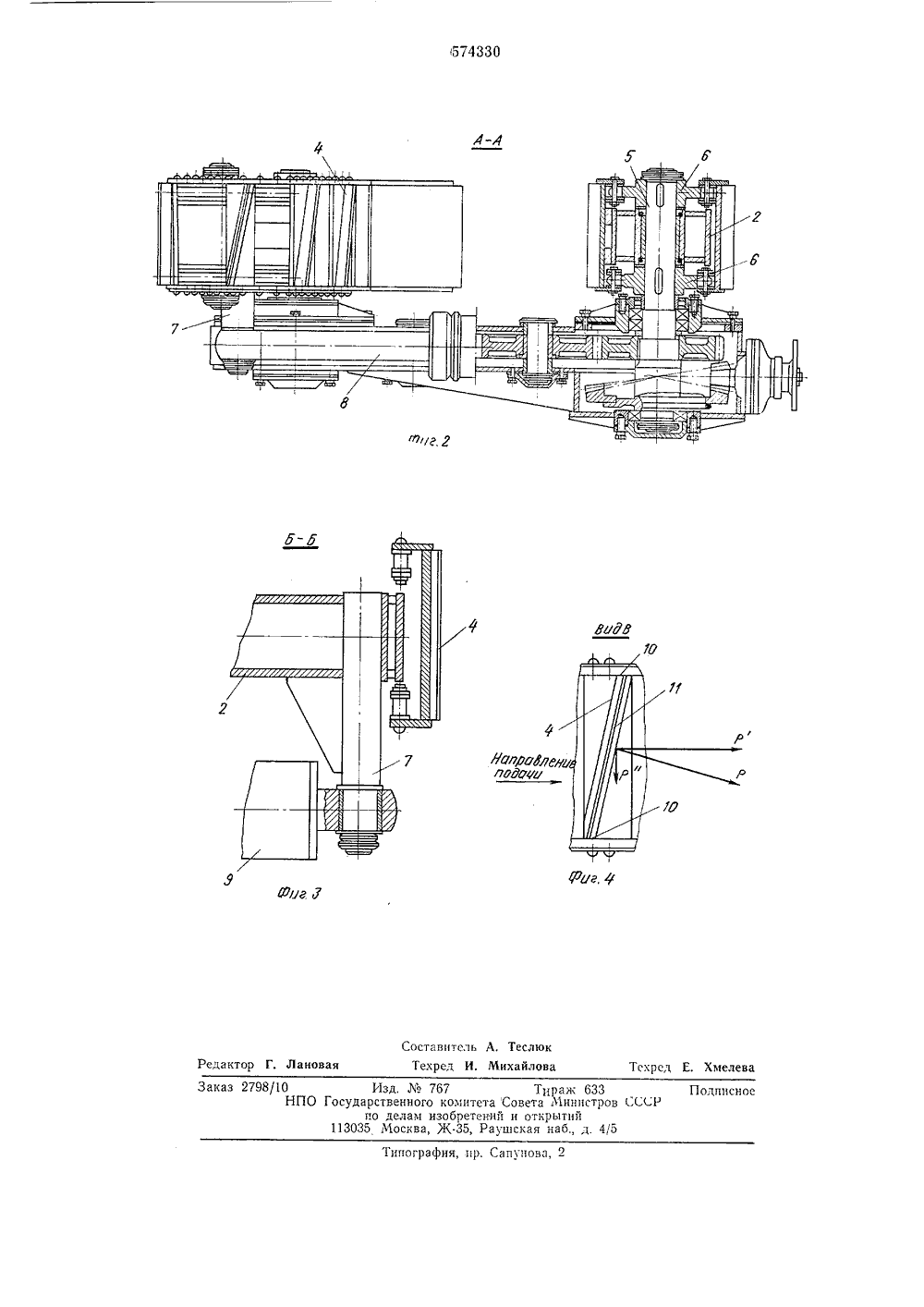

(23) ПриоритетОпубликовано 30.09,77. Бюллетень36Дата опубликования описания 20.10.77 сЫ) М, Кл,- "В 271. 1,00 Государственный комитет Совета Министров СССРпо делам изобретений и открытий(72) Авторы изобретения И. Г. Беккер, В. С. Бубенцов, И, В. Воскобойников, Е. Н, Кунина и В. И. Погорелый Специальное проектно-конструкторское технологическое бюро с опытным производством Государственного промышленного объединения ремонтных и машиностроительных заводов объединения Союзлесреммаш(Б 4) ПРОТАСКИВА 1 ОЩЕЕ УСТРОЙСТВО МАШИНЫ ДЛЯ ОБРАБОТКИ ПОВАЛЕННЫХ ДЕРЕВЬЕВИзобретение относится к протаскивающим устройствам машин для обработки поваленных деревьев и может быть использовано в лесной промышленности.Известны протаскивающие устройства машин для обработки поваленных деревьев, включающие раму, на которой установлены протаскивающие гусеницы с зацепами,Недостаток таких устройств заключается в том, что они не обеспечивают возможности закладки деревьев, находящихся под углом к продольной оси протаскивающего устройства, копирования поверхности протаскиваемого дерева и не исключают его выталкивания,Цель изобретения - обеспечение возможности закладки деревьев, находящихся под углом к продольной оси протаскивающего устройства, копирование поверхности протаскиваемого дерева и исключение его выталкивания,Достигается это тем, что протаскивающие гусеницы выполнены поворотными вокруг осей приводных звездочек при помощи гидро- цилиндра, а зацепы протаскивающих гусениц расположены под острым углом к продольной оси последних.На фиг. 1 изображено протаскивающее устройство, вид в плане; на фиг, 2 - разрез по А - А на фиг. 1; на фиг. 3 - сечение по Б - г на фиг. 1, (соединение корпуса гидроцилинд.ра при помощи штыря с корпусом гусеницы); на фиг. 4 - вид по стрелке В на фиг. 1 (за 5 цеп гусеницы).Протаскивающее устройство машины дляобработки поваленных деревьев включает раму 1, корпуса 2 протаскивающих гусениц 3, снабженных зацепами 4. Оси вращения гусениц 3 расположены перпендикулярно раме 1. Корпуса 2 гусениц 3 установлены на раме 1 с возможностью их поворота вокруг осей 5 приводных звездочек 6. К средним частям корпусов 2 прикреплены снизу штыри 7, 15 Один из них соединен со штоком 8, а другой - с корпусом гидроцилиндра 9 прижима.Каждый зацеп 4 состоит из верхнего и нижнего торцов 10, соединенных рабочей кромкой 11, которая наклонена в сторону подачи де ревьев под острым углом к продольной осигусениц. Сила Р, действующая на протаскиваемоедерево, при воздеиствии на него наклонного 25 зацепа раскладывается на две составляющие,одна из которых Р обеспечивает протаскивание, вторая Р" - прижим, тем самым исключая выталкивание дерева.За приводной звездочкой правой гусеницы (по направлению подачи дерева) может быть установлен направляющий желоб.Работает протаскивающее устройство следующим образом.Обрабатываемое дерево закладывают в протаскивающее устройство,При закладке дерева, расположенного под углом к продольной оси устройства, гусеницы поворачиваются вокруг осей 5 приводных звездочек 6 и прижимаются зацепами 4 к дереву при помощи гидроцилиндра 9. В процессе протаскивания дерева, находящегося под углом к продольной оси протаскивающего устройства, дерево, упираясь комлем в направляющий желоб, поворачивается и располагается по продольной оси устройства. При протаскивании искривленного дерева гусеницы 3 поворачиваются, обеспечивая копирование его поверхности. Наклонное расположение рабочих кромок 11 зацепов 4 исключаетвыталкивание дерева из устройства в процессе протаскивания. Формула изобретенияПротаскивающее устройство машины дляобработки поваленных деревьев, включающее раму, на которой установлены протаскиваю щие гусеницы с зацепами, отличающеесятем, что, с целью обеспечения возможности закладки деревьев, находящихся под углом к продольной оси протаскивающего устройства, копирования поверхности протаскиваемо го дерева и исключения его выталкивания,протаскивающие гусеницы выполнены поворотными вокруг осей приводных звездочек при помощи гидроцилиндра, а зацепы протаскивающих гусениц расположены под острым 20 углом к продольной оси последних.574330 УФЮФюлюдаж Рог Тсхрсд Е. Хмеле каз 2798/10 Изд.76 НПО Государственного к го делам из 113035 Москва, Тараки 633омитета Совета Министровбретений и открытийЖ, Раушская наб., д. 45 пис шография, пр. Сапунова, 2 Составитель А. Теслюк едактор Г. Лановая Техред И. Михайлова
