Устройство для формирования нетканого материала

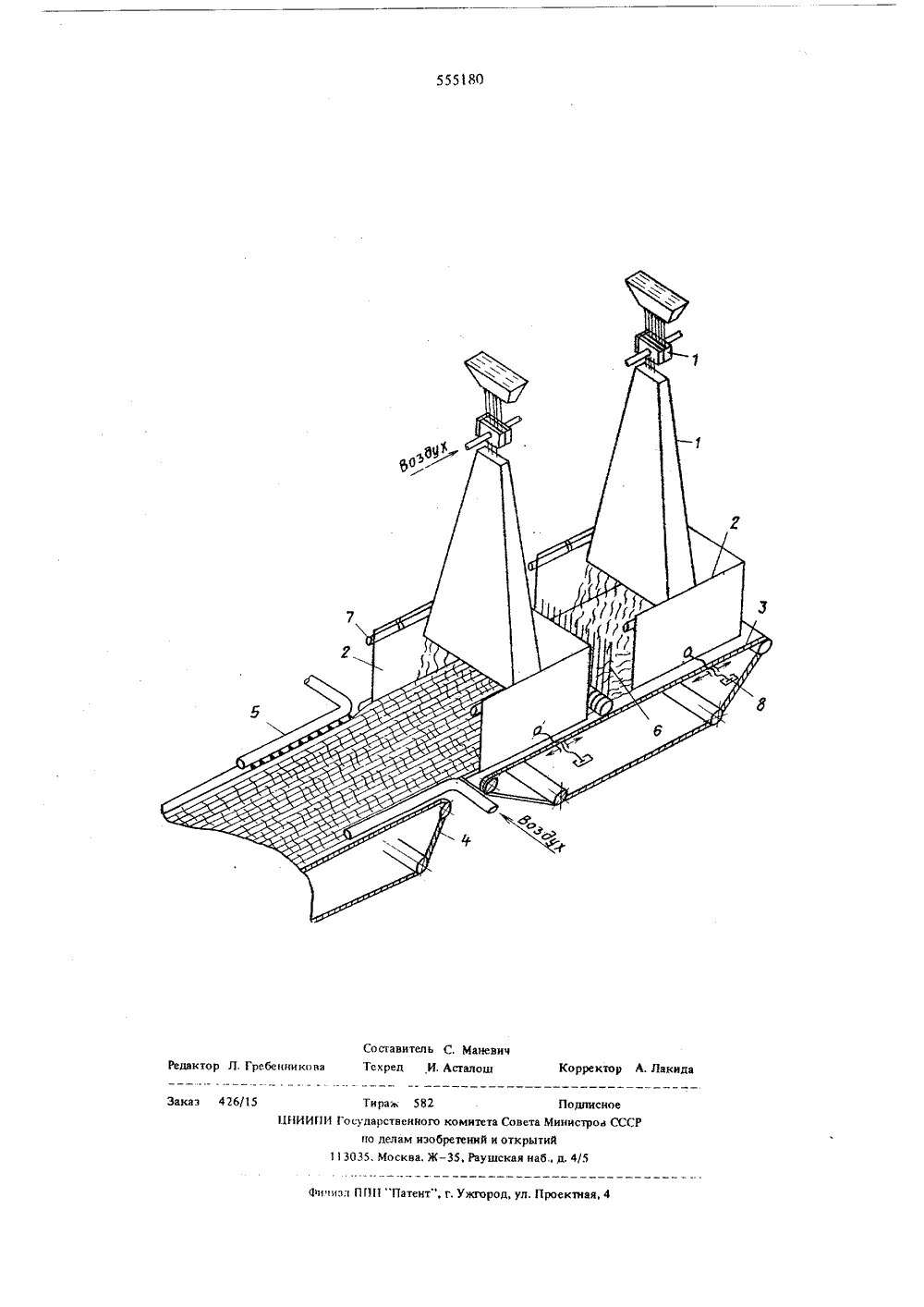

(46) Дата опубликования описании 17.06.77(о) М. Кл,О 01 6 25/00 С 03 В 37/06 1 осударственный комитет Свввтв Министров СССР оо,авлвм изобретений н открытий(т 1) Заявитель Паневежский стекольный завод(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ НЕТКАНОГО МАТЕРИАЛА1Изобретение относится к оборудованию дляизготовления строительного материала, преимупвесеэенно из стекломассы, выдуванием в расплав.ленном состоянии.Наиболее близкое к изобретению устройстводля формирования нетканого материала содержитСредство для формирования волокон, камеру осаждения, холстоприемный и пропиточный конвейеры 11 1.Однако при помощи известного устройства невозможно получить материал с ровными кромками,а операцию по обрезке кромки производят передрулонированием материала, что требует дополнительных устройств и вызывает увеличение расходаисходных материалов,Цель изобретения - повысить качество нетканого материала.Это достигается тем, что устройство имеет приспособление для формирования кромок, установпенное на переходе с холстоприемного конвейера напропиточный конвейер, солержащее трубки с отверстиями для прохода воздуха, установленные собеих сторон холста вдоль кромок материала, исредство для подачи возлуха в трубки.Причем для получения армированного матери.вла оно имеет средство лля полачи армирующих нитей, установленное над холстоприемным кон.вейером. Для получения неармированного матерна.ла приспособление для формирования кромок снабжено конусными стержнями, каждый из кото, 5 рых установлен параллельно соответствующейгрубке с отверстиями для прохода воздуха под кромками материала. Кроме того, боковые стенки камеры осаждения имеют средство для их перемещения в направлении ширины холстоприемного 1 О конвеиера.На чертеже изображено предлагаемое устрой.ство для формирования нетканого материала.Устройство содержит последовательно установленные средства 1 для формирования волокон, 15 камеры осаждения 2, холстоприемный конвейер 3,пропиточный конвейер 4, приспособление для формирования кромок, имеющее трубки 5 с отверстиями для прохода воздуха и грелство для подачи воздуха (на чертеже не показано). Для получения 20 армированного материала устройство имеет средст.во 6 для подачи армируюишх нитей, установленное над холстопрнемным конвейером 3.ЬДля получения неармпрованного материалаприспособление для формицвания крпмок снабже но конусными стержнями на черкже не показа.555180 ны), каждый из которых установлен параллельносоответствующей трубки 5 с отверстиями для воз.духа под кромками материала.Боковые стенки камеры осаждения 2 имеютсредство для их перемещения в направлении шири.ны холстопрнемного конвейера 3, для чего онишарнирно смонтированы на осях 7 и имеют винты 8,Устройство для формирования нетканого материала рзботает следующим образом. ОВолокна из первого средства 1 для формирования волокон укладывают на сетку холстоприемно.го конвейера 3, причем ширину слоя волокна регулируют перемещением шарнирных стенок первой /камеры осаждения 2 винтами 8, На первый слой 1: 15волокна с, заданным шагом укладывают продольные армирующле нити, на которые со второгосредства 1 формирования . укладывают верхнийслой волокна, Ширина верхнего слоя больше шири.:ны нижнего слоя, что обеспечивают соответствующей установкой боковых стенок второй камерыосаждения 2. На переходе с холстоприемногоконвейера 3 на пропиточный ;онвейер 4 выравнива.ют кромки нетканого стекловолокнистого матерна.ла за счет поворота верхнего слоя вокруг крайних Иармирующих нитей под нижний слой волокна припомощи потоков воздуха, выходящих из отверстийв трубках 5, расположенных с равномерным не.значительным смещением в сторону кромки материала. 39В случае производства неармированных стекловолокнистых материалов поворот верхнего слояволокнаможет быть осуществлен вокруг дополни.тельно устанавливаемых иод кромками материалаконусных стержней. МНаличие средства для формирования кромок впредлагаемом устройстве обеспечивает получениеготового материала определенной ширины безобрезки кромок, что улучшает его качество,40 4увеличивает производительность, а также уменьшает расход исходных сырьевых материалов на единя. цу продукции, Кроме того, уменьшает разно. толщинность материала и сокращает техиологиче кий процесс (операции обрезки, транспортировки, упаковки и переработки обрезанных кромок) . Формула изобрете ния 1, Устройство для формирования нетканогоматериала, содержащее средство для формированияволокон, камеру осаждения, холстоприемный и про.питочиый конвейеры, отличающееся тем,что, с целью повышения качества нетканого мате.риала, оио имеет приспособление для формирования кромок, установленное на переходе с холстоприемного конвейера на цропиточньтй конвейер,содержащее трубки с отверстиями для проходавоздуха, установленнце с обеих сторон холставдоль кромок материала, и средство для подачивоздуха в трубки,2. Устройство по п,1, отличающее ся тем,что для получения армированного материала оноимеет средство для подачи армирующих нитей,установленно над холстоприемным конвейером.3, Устройство по п, 1, о т л и ч а ю щ е е с я тем,что для получения неармированного материалаприспособление для формирования кромок снабжено конусными стержнями, каждый из которых уста.,иовлен параллельно соответствующш трубке с отвер.стиями для прохода воздуха под кромками материала4. Устройство по пп, 13, о тличающееся тем, что боковые стенки кямеры осажденияимеют средство для нх перемещения в направленииширины холстоприемного конвейера.Источники информации, принятые во вниманиепри экспертизе:1. Школьников Я. А. и др, Стеклянное штапельное волокно.М., "Химия", 1969, с. 175.185.55580 426/1 ак Тираж 582 Подписударственного комитета Совета Минисцо делам иэобретеннй и открытий035, Москва, Ж, Раушская наб д. 4/ н
