Формирователь импульсов

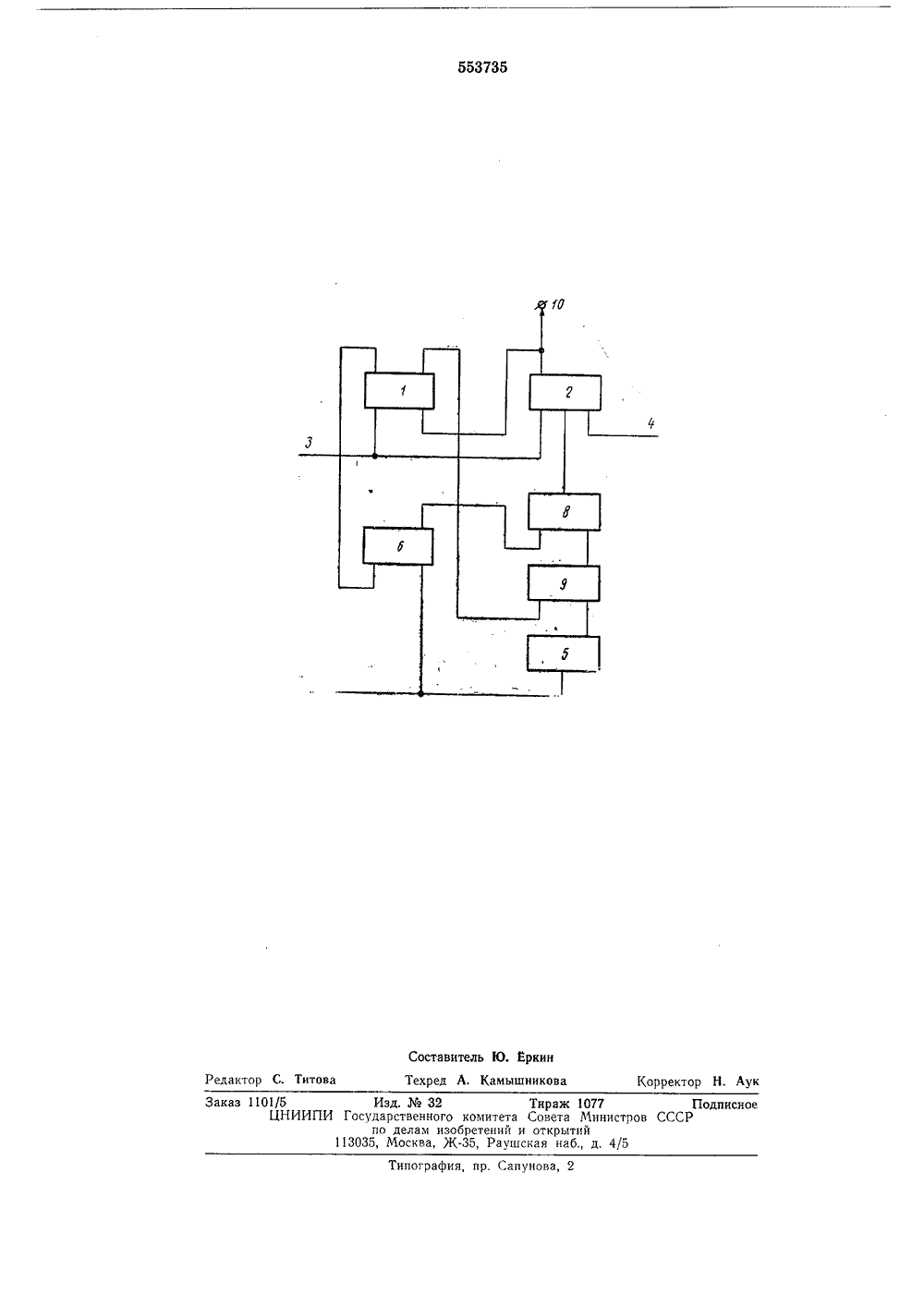

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1111 553735 Сотое Советских Социалистических Республик)МКл Н 0 явки присоединением 3) Приоритет рстееннык комитет ета Министров ССС делам изобретенийи открытий 621.374.3(54) ФО РМ 14 РО ВАТ МПУДЬСОВ 1 э 20 25 К АВТОРСКОМУ СВИ(61) Дополнительное к авт. 2) Заявлено 01.12.75 (21 Опубликовано 05.04.77.Дата опубликования оп Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики и вычислительной техники.Известен формирователь импульсов, содержащий первый и второй КЬ-триггеры, установочные входы которых подключены к шине сброса, а 5-вход второго триггера подключен к шине тактовых импульсов; элемент НЕ, вход которого соединен с одним входом первого элемента И и подключен ко входной шине 1.Однако этот формирователь импульсов обладает сравнительно невысокой надежностью.Цель изобретения - повышение надежности формирователя.Для этого в формирователь импульсов, содержащий первый и второй КЬ-триггеры, установочные входы которых подключены к шине сброса, а 5-вход второго триггера,подключен к шине тактовых импульсов; элемент НЕ, вход которого соединен с одним входом первого элемента И и подключен ко входной шине, введены элемент ИЛИ, выход которого подключен к Й-входу второго триггера, а вход соединен с выходом первого элемента И, и второй элемент И, выход которого соединен со вторым входом элемента ИЛИ, один вход подключен к выходу элемента НЕ, а другой вход подключен к прямому выходу первого триггера, инверсный выход которого соединен со вторым входом первого элемента И, а счетный вход подключен к выходу второго триггера.На чертеже приведена структурная электрическая схема формирователя импульсов.Формирователь импульсов содержит первый и второй КЬ-триггеры 1 и 2, установочные входы которых подключены к шине 3 сброса, а 5-вход второго триггера 2 подключен к шине 4 тактовых импульсов; элемент НЕ 5, вход которого соединен с одним входом первого элемента И б и подключен к входной шине 7.В формирователь введены элемент ИЛИ 8, выход которого подключен к 0-входу второго триггера 2, а вход соединен с выходом первого элемента И б, и второй элемент И 9, выход которого соединен со вторым входом элемента ИЛИ 8, один вход подключен к выходу элемента НЕ 5, а другой вход подключен к прямому выходу первого триггера 1, инверсный выход которого соединен со вторым входом первого элеме 11 та И 6, а с 1 етны 11 Вход подключен к выходу второго триггера 2.Формирователь импульсов работает сл ющим образом.В исходное состояние схема устанавливается подачей низкого потенциала по шине 3 сброса. При этом триггеры 1 и 2 устанавливаются в нулевое состояние. На Р-входетриггера 2 присутствует низкий потенциал.В случае появления высокого потенциала на входной шине 7 через элемент И 6 и элемент ИЛИ 8 сигнал поступает на первый вход триггера 2 и по ближайшему поступившему по шине 4 тактовых импульсов перепаду от низкого потенциала к высокому устанавливает триггер 2 в единичное состояние. На выходной шине 10 формируется передний фронт выходного импульса. Этот импульс устанавливает триггер 1 в единичное состояние, который своим низким потенциалом на инверсном выходе изменяет потенциал на выходе элемента И 6 с высокого на низкий. Это изменение передается через элемент ИЛИ 8 на первый вход триггера 2.В следующий момент изменения потенциала на шине 4 на низкий все элементы сохраняют свое состояние.При следующем изменении потенциала на шине 4 с низкого на высокий триггер 2 устанавливается в нулевое состояние. При этом на выходе триггера 2 формируется задний фронт выходного импульса, синхронизированного с тактовыми импульсами и по длительности равного периоду их следования.В этом состоянии формирователь находится до изменения потенциала на входной шине 7 на низкий.При появлении низкого потенциала на входной шине 7 на выходе элемента НЕ 5 устанавливается высокий потенциал. Этот потенциал через элемент И 9 и элемент ИЛИ 8 поступает на Р-вход триггера 2 и по ближайшему поступившему по шине 4 импульсу с высоким потенциалом устанавливает триггер 2 в единичное состояние. При этом на выходной шине 10 формируется передний фронт выходного импульса. Этим импульсом триггер 1 устанавливается в нулевое состояние,20 25 30 35 40 который своим низким потенциалом на прямом выходе изменяет потенциал на выходе элемента И 9 с низкого на высокий. Это изменение передается через элемент ИЛИ 8 на первый вход триггера 2. Следующим импульсом, поступившим по шине 4, триггер 2 устанавливается в нулевое состояние. На выходной шине 10 формируется задний фронт выходного импульса, регистрирующего изменение сигнала на входной шине 7 с высокого на низкий, синхронизированного с тактовыми импульсами и по длительности равного периоду их следования.Это состояние является исходным для регистрации последующих изменений входного сигнала,Формула изобретения Формирователь импульсов, содержащий первый и второй КЯ-триггеры, установочные входы которых подключены к шине сброса, а Ь-вход второго триггера подключен к шине тактовых импульсов; элемент НЕ, вход которого соединен с одним входом первого элемента И и подключен ко входной шине, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности формирователя, в него введены элемент ИЛИ, выход которого подключен к Р-входу второго триггера, а вход соединен с выходом первого элемента И, и второй элемент И, выход которого соединен со вторым входом элемента ИЛИ, одни вход подключен к выходу элемента НЕ, а другой вход подключен к прямому выходу первого триггера, инверсный выход которого соединен со вторым входом первого элемента И, а счетный вход подключен к выходу второго триггера.Источник информации, принятый во внимание при экспертизе изобретения:1, Информационно - справочный листок ГОНТИ Мо 7, 119.71, июль 1971 - прототип.оставитель Ю, Еркин хред А. Камышнико Титова едак Типография, пр. Сапунова, 2 аз 1101/5ЦНИИПИ Изд. Мз 32Государственного комитета по делам изобретений13035, Москва, Ж, Рауш Тираж 1077Совета Министоткрытийкая наб., д. 4/5 ректор Н. Аук Подписное СССР
