Система газораспределения для двигателя внутреннего сгорания

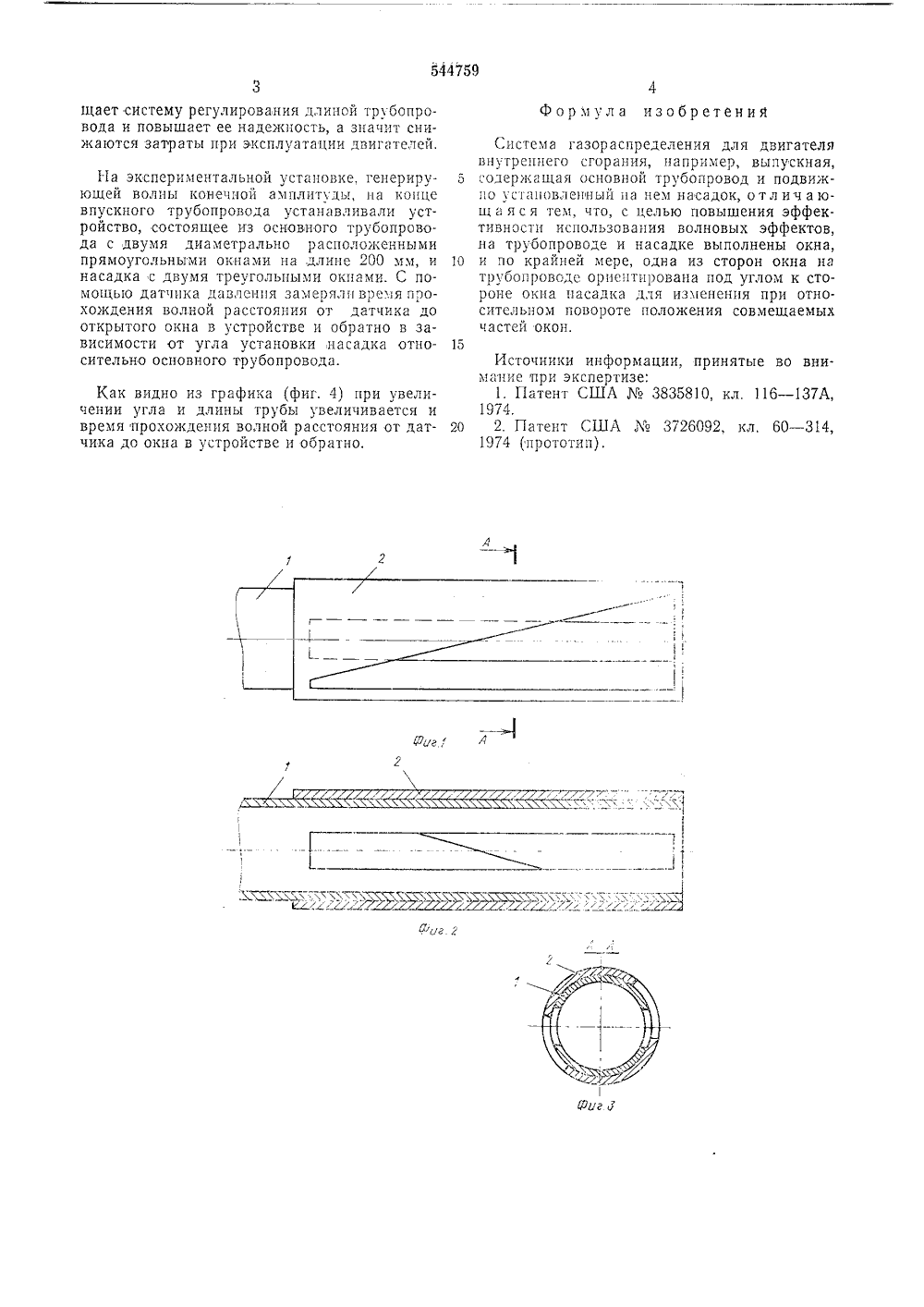

О П И С А Н И Е (и) 544759ИЗОБРЕТЕНИЯ Саюз Советских Социалистических, Роопблик ВТОРСКОМУ СВИДЕТЕЛЬСТВ Дополнительное к авт. свид-ву 700.07,75 (21) 2151067/О Заявлен нением заявкипри Государственнын комитет овета Министров СССР 3) Приоритет(088,8) Опубликовано 30,01.77. БюллетеньДата опубликования описания 17.02,77 по делам изобретен и аткрсчтий 2) Авторы изобретен Б, П. Рудой и В. К. Куванин имский авиационный институт им, Орджоникидзе(54) СИСТЕМА ГАЗОРАСПРЕДЕЛЕНИЯ ЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯИзобретение относится к области машиностроения, в частности к устройству впускных и выпускных систем двигателей внутреннего сгорания, позволяющих использовать волновые явления для улучшения газообмена.Известны устройства для газораспределения, содержащие регулируемый в зависимости от режима коллектор 11. Система регулирования, примененная в этом устройстве, обеспечивает использование волновых эффектов, но по своей конструкции эта система громоздка, что снижает эффективность ее применения.Известны также устройства, содержащие основной трубопровод и подвижно установленный на нем насадок 21. истема, дольный фиг. 1; ентальопрово ны окн из основного трубна которых выполне лирования или на н ескольпечивают возможность тх эффектов, но систепри этом усложняется большого перемещения оолноенисти эффективности испольфектов в предлагаемой оде и насадке выполней мере одна из сторонориентирована под угасадка для изменения вороте положения совениэфпровайн Применение предлагаемой5 пределения позволяет значитдиапазон регулирования повпускных и выпускных груботелей внутреннего сгорания,более благоприятному протяО скоростной хаоактепистики системы газорасельно расширить оборотам длины проводов двигачто приводит к жению внешнейлигятеля, упрокна н м по окон Эти устройства использования во ма газораспредел из-за необходимо насадка.С целью повыш зования волновых системе на трубо ны окна, и по кр окна на труоопро .лом к стороне о при относительно мещаемых частей На фиг, 1 показана предлагаемаяобщий вид; на фиг, 2 - то же, проразрез; на фиг. 3 - разрез по А - А нана фиг. 4 приведен график экспериьной проверки системы.Система состоитда 1 и насадка 2,на всю длину регуко большую. Расположение окон таково, что при повороте втулки регулирующим органом (ручным или автоматическим) совмещенная часть окон, через которую осуществляется вход (выход) газа, перемещается вдоль трубопровода. Это обеспечивается раоположением окон таким образом, чтобы по крайней мере одна из сторон окна на трубопроводе была ориентирована под углом к стороне окна насадка.В рассматриваемом примере на основном трубопроводе окна имеют прямоугольную форму, а на насадке - треугольную.щает систему регулирования длиной трубопровода и повышает ее надежность, а значит снижаются затраты при эксплуатации двигателей,На экспериментальной установке, генерирующей волны конечной амплитуды, па конце впускного трубопровода устанавливали устройство, состоящее из основного трубопровода с двумя диаметрально расположенными прямоугольными окнами на,длине 200 мм, и насадка с двумя треугольными окнами. С помощью датчика давления замеряли время прохождения волной расстояния от датчика до открытого окна в устройстве и обратно в зависимости от угла установки, насадка относительно основного трубопровода.Как видно из графика (фиг, 4) при увеличении угла и длины трубы увеличивается и время прохождения волной расстояния от датчика до окна в устройстве и обратно. Формула изобретений Система газораспределения для двигателявнутреннего сгорания, например, выпускная, 5 содержащая основной трубопровод и подвижно установленный на нем насадок, отл ич а ющ а я с я тем, что, с целью повышения эффективности использования волновых эффектов, на трубопроводе и насадке выполнены окна, 10 и по крайней мере, одна из сторон окна натрубопроводе ориентирована под углом к стороне окна насадка для изменения при относительном повороте положения совмещаемых частей окон.15Источники информации, принятые во внимание при экспертизе:1. Патент США3835810, кл. 116 в 13,1974,20 2. Патент США М 3726092, кл. 60 - 314,1974 (прототип).оооо аоод ооол О 22 Ф 1 И Корректор 3. Тарасова Редактор Т. Рыбалова Заказ 116/7 Изд.174 Тираж 709 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по. делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
