Формирователь импульсов

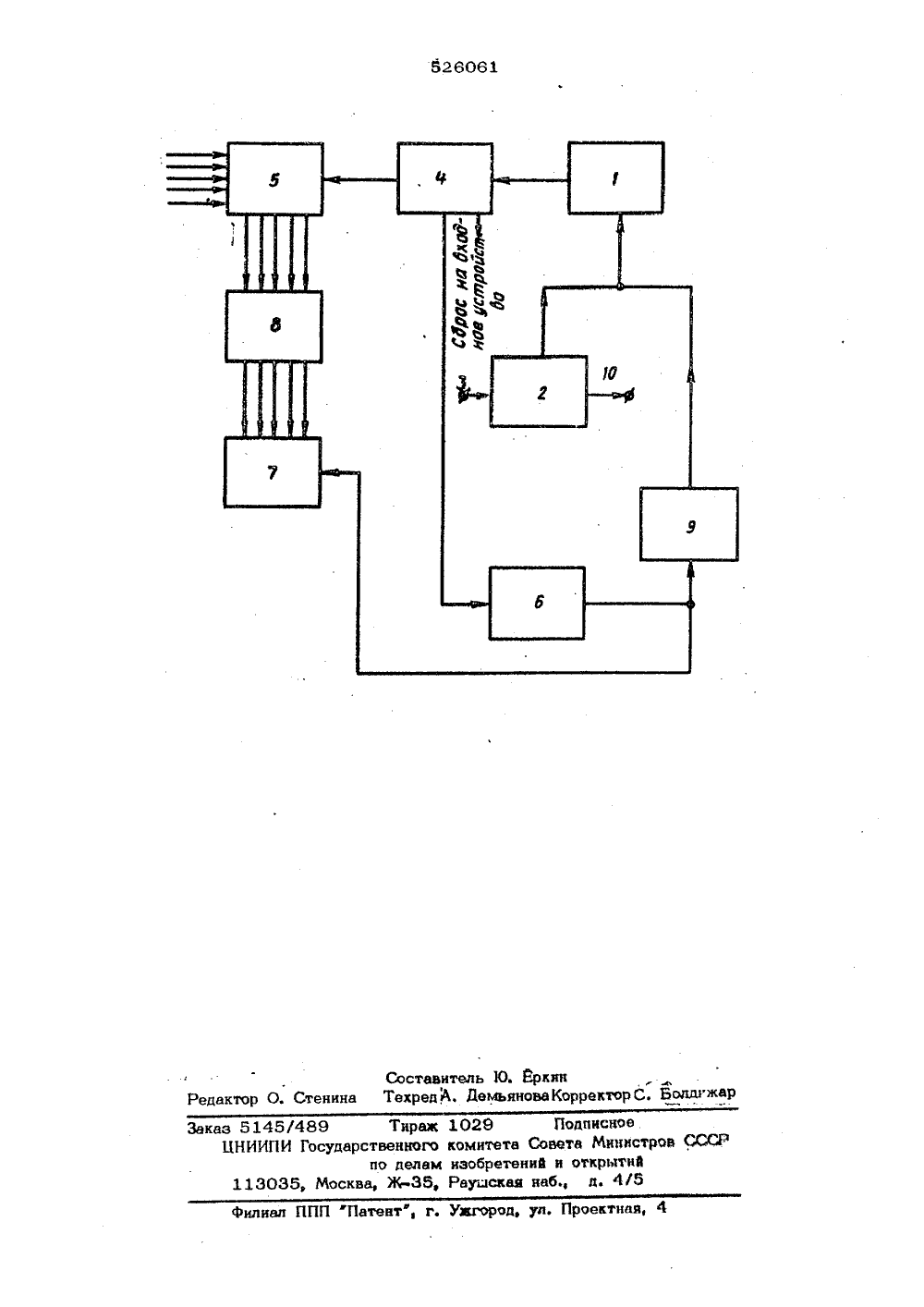

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕизовеятиния К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(и) 526081 лнител ое к авт. саид-ву 4.75 (21) 21 20864/21 аявле 1) М. Кл, НОЗКЗ/ соединением заявки Ю Гасударственный комитет Соавта Мннистроа СССР па делам изобретений и открытий(45) Дата опубликования описания 29.10.7 2) Авторы изобретени С. М. Белкин и А. Д. Кулик) Заявитель 4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ль изобретения ние диапазон ельного регулирования временвыходных сигналов.Для этого в формирователь имен дополнительный эдновибрато ьсо р, вход введ кото подключен к выходу вибраторетчика. выход соединен со вхо На чертеже трическая схемателя импульсов.Формирователь импульсов содержит счетчик 1, вход которого через одновибратор 2 соединен с клеммой 3 источника пусковых импульсов, а выход соединен сэ входом дешифратора 4, выходы которого подключены ко входам управления диэдных сборэк 5 и кэ входу запуска одновибратора 6, выход которого подсоединен ко входу запуска перфоратора 7, инфэр:лационные входы которого через усилители 8 и диодные сборки 5 подключены к истэчникал входных сигналов (на схе ле не показаны) .Вхэд дэполнительногэ одновибратэра 9 ватель имеет сравназаельного регулиро выходных сигналов Изобретениф относится к радиотехнике и может быть использовано в динамических преобразователях последовательно-параллельного кода.Известный формирователь импульсэв содержит дешифратор, диодные сборки, усилитель мощности, однако в нем отсутствует устройство для формирования временной диаграммы 11 .Наиболее близким техническим решением к предлагаемому является формирователь импульсов, содержащий счетчик, вход кэтэрого через первый одновибратор соединен с источником пусковых импульсов, а выход соединен со входом дешифратэра, выходы которого подключены ко входам управления диодных сборок и ко входу запуска второго одповибратора, выход которого подсоединен ко входу запуска перфоратора, информационные входы которого подключены через усилители и диодные сборки к источникам входных Сигналов 21.Такой формиро ительно узкий диапазон р вания временных циклов риведена структурная элекпредлагаемого формирова/ рмация, ,0 щности и, етчика 1а сброс эподключен к выходу одновибратора 6, а вы-, ход соединен со входом счетчика 1,Формирователь импульсов работает следу-, ющим образом.При подаче пускового сигнала на клемму 3 срабатывает одновибратор 2, длительность импульса которого устанавливается от скорос- ти пересчета информации во входном устройстве, подключаемом к клемме, 10, Задним фронтом импульс перебрасывает счетчик 1 в первое положение, и дешифратор 4 в.дает разрешение на приход информации с одной из диодных сборок 5 на усилители 8 мощно ти ,и далее на перфоратор 7 1/Одновременнос дешифратора 4 идет импульс запускв на одновибратор 6, длительность импульса которого определяется длительностью цикла перфорации данного типа перфоратора 7.Синхроимпульс, выдаваемый одновибрвтором 6, запускает перфоратор 7, Происхо- дит цикл перфорации. Задним фронтом синхроимпульса запускается одновибратор 9, длительность импульса которого выбирае ся в зависимости от времени подготовки данного типа перфоратора 7 к новому циклу перфорации. Задний фронт импульса ратора 9 перебрасывает счетчик 1 ое положение, дешифратор 4 выдает ра на вторую диодную сборку 5 и инфо с нее поступает на усилители 8 мо на перфоратор 7, и так далее.По предпоследнему состоянию сч дешифратор 4 выдает разрешение н информации входного устройства, соединенно у го с клеммой 10. По последнему состоянию4 Формула изобретерия Формирователь импульсов, содержашийсчетчик, вход которого через первый одновибоатор соединен с источником пусковыхимпульсов, а выход соединен со входом дешифратора, выходы которого подключены ковходам управления диодных сборок и ко вхэду запуска второго одновибратора, выходкоторого подсоединен ко входу запуска перфорвтора, информационные входы которогоподключены через усилители и диодные сборки к источникам входных сигйалов о тр и ч а ю ш и й с я тем,что,сцельюрасширения диапазона раздельного регулирования временных циклов выходных сигналов,в него введен дополнительный одновибратор,вход которого додключен к выходу второгоодновибратора, а выход соединен со входомсчетчика.Источники информации, принятые во внимание при экспертизе,1. Сергеев Н. И. и др. Перфорационнаяприставка к транскриптору ф - 881.ПТЭ Ж 4, 1974, с,218.2. Многоканальная измерима на основе интегрирующего прля аналог-код. Изд. Института1 щ СО АН СССР, Новосибирск ( тельная систееобразоватеядерной физипрототип)счетчика 1 дешифратор 4 дает запрет одновибратору 6, если работа устройства ведетсяв режиме "цикл", и импульс запуска на одновибратор 2, если работа ведется в автоматическом режиме.. Проектна атент, г. У Заказ 5145/489 Тираж ЦНИИПИ Государственного по делам 113035, Москва, Ж1029 Подпомитета Советаизобретений и отРауискаи наб исноеМинистров СССРрытий
