Формирователь импульсов

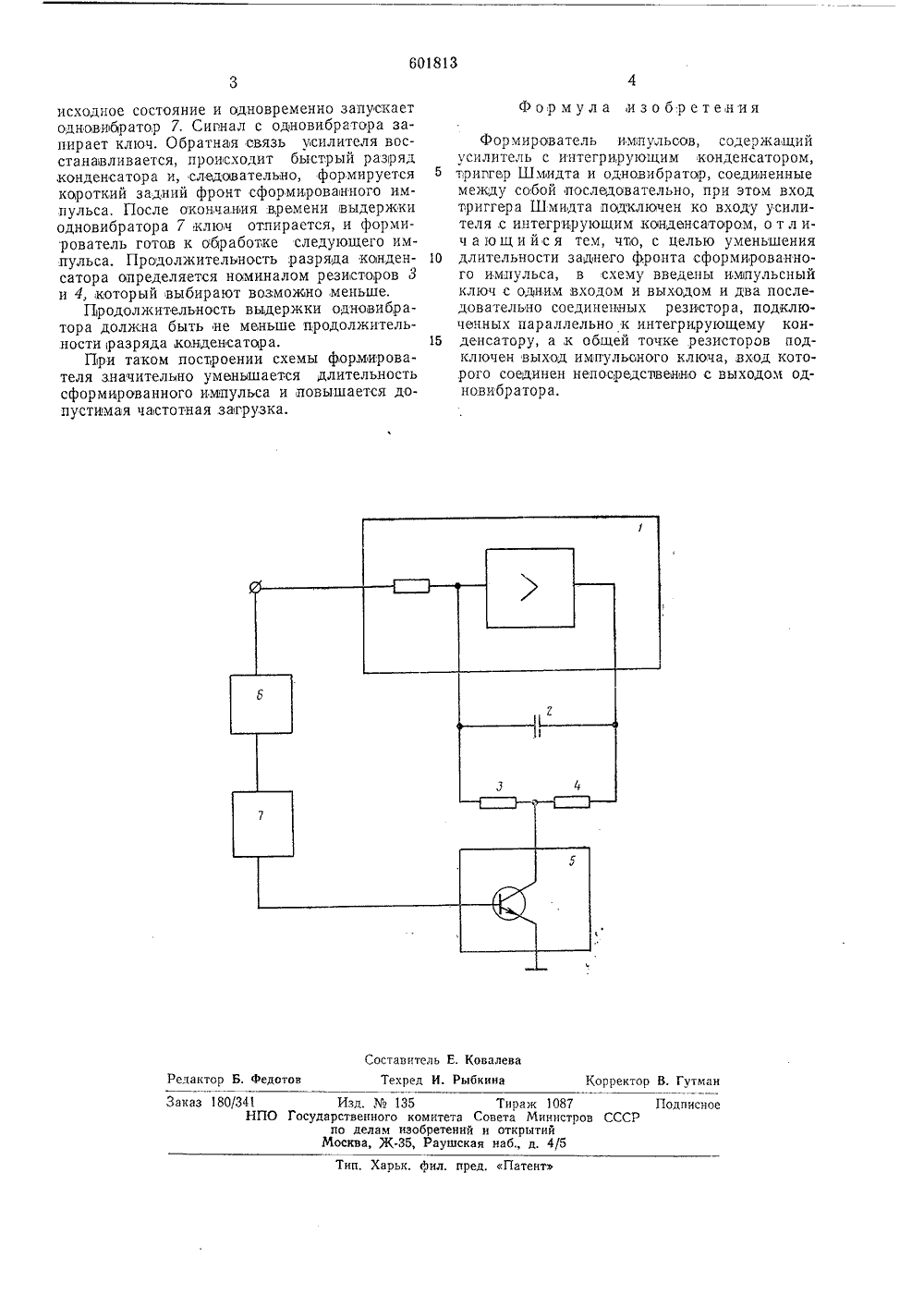

601813 ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(61) Дополнитель к авт. свид-ву -151) Ч.Кл.з Н 03 К 5/1 1) 194184326-2 2) Заявлено 02,07.7 Государственный комнте Совета Мнннстпо делам 53) УДК 621,374 вано 05,04.78. Бюллетень1 3) Опубли 5) Дата оп изобретений 088.8) н открыт писания 16.0 ликова 72) Автор изобретения И. Шамов) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ стигается тем, что ены импульсный к оезо с присоединением заявки(23) Приоритет -Изобретен:е относится к импульсной технике.Известен формирователь импульсов, содержащий уоилитель с интегрирующим конденсатором, триггер Шмидта и однавибратор, соединенные между собой последовательно; вход триггера Шмидта подключен ко входу усилителя с интегрирующим конденсатором,Недостаток известного устройства состоит ,в том, что длительность переднего фронта импульса тока на выходе интегрирующего устройства равна длительности сигнала тока источника формируемых импульсов, а задний фронт, пологий. Этот импульс поступает на короткозамкнутую ливию задержки, При этом длительность сформированного на линии задержки импульса,не менее двойной величины переднего фронта интегрированного импульса. Кроме того, из-за многократных отражений и неидеального согласования линии задержки после заднего фронта импульса наблюдаются выбросы, которые также увеличивают общую длительность импульса, что значительно снижает допустимую частотную загрузку устро;.;:тва.Цель изобретения - уменьшение длитель. ности заднего фронта сфо 1 рмированного им. пульса.Эта цель до в известн устройство введ люч с одни входом и выходом и два последовательно сос. диненных резистора, подключенных параллельно к интегрирующему конденсатору, а к общей точке резисгоров подключены выход импульсного ключа, вход которого соединен непосредственно с выходом одновпбратора.На чертеже показана схема предлагаемого устройства,В цепь обратной связи усилителя 1 включен интегрирующий конденсатор 2. Параллельно конденсатору подключена цель пздвух последовательно соединенных резисторов 3 и 1. Точка соединения резисторов через пмпульоный ключ б подключена к корпусу. Выход источника формируемых импульсов (на чертеже не показан) падключен ко входу усилителя 1 и через последовательно соединенные триггер Шмидта б и одновибратор 7 - к управляющему входу клача.Схема работает следующим образом.В исходном состоянии ключ б открыт, и точка соединения резисторов 8 и 4 соединена с корпусом. Следовательно, цепь обратной овязи разорвана.Сигнал поступает на вход усилителя и интегрируется на конденсаторе. Одновременно срабатывает триггер Шмидта б, который находится во взведенном состоянии до окончания импульса на выходе источника формируемых импульсов. Затем он переключается в601813 Составитель Е. Ковалева Текред И. Рыбкина Редактор Б, Федотов Корректор В, Гутман Заказ 180/341 Изд.135 Тираж 1087НПО Государственного комитета Совета Министров СССРпо делам изобретений и открытийМосква, Ж, Раушскаи наб., д. 4/5 Подписное Тип. Харьк, фил. пред, Патент исходное состояние и одновременно запускает одновибратор 7. Сипнал с одновибратора запирает ключ. Обратная связь усилителя восстанавливается, происходит быстрый разряд ,конденсатора и, следэвателыно, формируется короткий задний фронт сформированного импульса. После окончания времени выдержки одновибратора 7 ключ отпирается, и формирователь готов к обработке следующего импульса. Продолжительность разряда конденсатора определяется номиналом резисторов 3 и 4, который выбирают возможно, меньше.Продолжительность вььдержки одновибратора должна быть не меньше продолжительности разряда конденсатора.При таком построении схемы формирователя значительно уменьшается длительность сформированного импульса и ловышается допустимая частотная загрузка. Ф о р м у л а и з о б р е т е,н и я Формирователь импульсав, содержащийусилитель с интегрирующим конденсатором, 5 триггер Шмидта и одновибратэр, соедвненныемежду собой последовательно, при этом вход триггера Шмидта подключен ко входу усилителя,с интегрирующим конденсатором, о т л ич а ющи йс я тем, что, с целью уменьшения 10 длительности заднего фронта сформированного импульса, в схему введены импульсный ключ с одним входом и выходом и два последовательно соединенных резистора, подключенных параллельно к интегрирующему кон денсатору, а,к общей точке резисторов подключен выход импульсного ключа, вход которого соединен непосрвдспвенно с выходом одновибратора.
