Устройство для записи информации в оперативную память
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 516097
Автор: Гладков
Текст

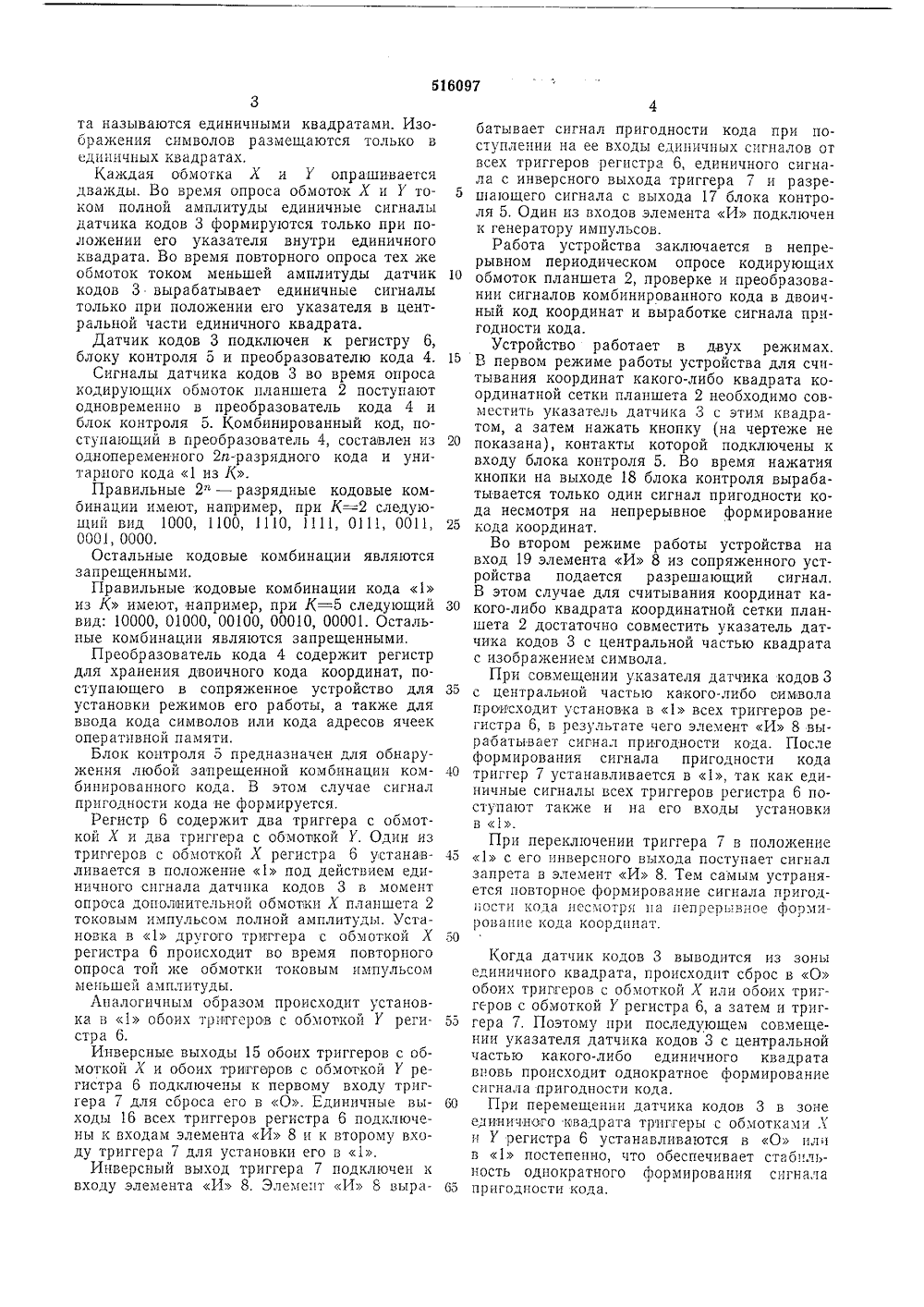

(23) ПриоритетОпубликовано 30.05.76. авета Иинис юллетень2 лам изобретенийи открытий 3) УДК 681.327(088,8 Дата опубликования описания 06(72) Автор изобретен В, Д, Гладков аявител 54) УСТРОЙСТВО ДЛЯ ЗАПИСИ И И ФОРМА В ОПЕРАТИВНУЮ ПАМЯТЬ Изобретение относится к области запоминающих устройств.Известно устройство для записи информации в оперативную память, содержащее генератор импульсов, выходы которого подключе ны к одним входам блока контроля и преобразователя кода, другие входы которых соединены с датчиком кодов.Однако такое устройстскорость работы.С целью увеличения быстродействия предложенное устройство содержит триггер, элемент И и регистр, инверсные выходы которого подключены к первому входу триггера, а прямые выходы - к второму входу тригге ра и одним входам элемента И, другие входы которого соединены с выходами триггера, блока контроля и генератора импульсов.На чертеже показана блок-схема устройства. 20Устройство содержит генератор 1 импульсов, планшет 2, датчик кодов 3, преобразователь кода 4, блок контроля 5, четырехразрядный регистр 6, триггер 7, элемент И 8.Генератор импульсов служит для периоди ческой, упорядоченной во времени работы всех узлов устройства. С выхода 9 генератора импульсов в планшет 2 поступают опросные импульсы тока, с выходов 10 и 11 - сигналы для установки в О пли в 1 триггера 7 и регистра 6.Сигнал на выходе 12 генератора импульсов предназначен для формирования элементом И 8 сигнала пригодности кода, С выходов 13 и 14 генератора импульсов поступают распределительные сигналы в блок контроля 5 и преобразователь кода 4.На планшет 2 накладывается трафарет с координатной сеткой. В квадратах и прямоугольниках координатной сетки изображены символы и названия режимов работы сопряженного устройства. Часть квадратов координатной сетки предназначена для ввода кола адресов оперативной памяти сопряженного устройства. Планшет 2 содержит кодпрующие обмотки для формирования комбинированного кода. Кроме того, он имеет дополнительные обмотки Х и 1 для однократного формирования сигнала пригодности кода.Витки дополнительной обмотки Л, уложенные параллельно осн У, разделяют координатное поле планшета 2 на вертикальные единичные н нулевые полосы (зоны). Витки обмотки, уложгчные параллельно осн Л, разделяют координатное поле планшета на горизонтальные единичные и нулевые полосы, Места пересечения вертикальных и горизонтальных единичных полос координатного поля планше55 50 65 3та называются единичными квадратами. Изображения символов размещаются только в единичных квадратах.Каждая обмотка Х и У опрашивается дважды. Во время опроса обмоток Х и У током полной амплитуды единичные сигналы датчика кодов 3 формируются только при положении его указателя внутри единичного квадрата. Во время повторного опроса тех же обмоток током меньшей амплитуды датчик кодов 3 вырабатывает единичные сигналы только при положении его указателя в центральной части единичного квадрата.Датчик кодов 3 подключен к регистру 6, блоку контроля 5 и преобразователю кода 4.Сигналы датчика кодов 3 во время опроса кодирующих обмоток планшета 2 поступают одновременно в преобразователь кода 4 и блок контроля 5. Комбинированный код, поступающий в преобразователь 4, составлен из однопеременного 2 и-разрядного кода и унитарного кода 1 из К.Правильные 2" - разрядные кодовые комбинации имеют, например, при К=2 следующий вид 1000, 1100, 1110, 1111, 0111, 0011, 0001, 0000.Остальные кодовые комбинации являются запрещенными.Правильные кодовые комбинации кода 1 из К имеют, например, при К=5 следующий вид: 10000, 01000, 00100, 00010, 00001. Остальные комбинации являются запрещенными.Преобразователь кода 4 содержит регистр для хранения двоичного кода координат, поступающего в сопряженное устройство для установки режимов его работы, а также для ввода кода символов или кода адресов ячеек оперативной памяти.Блок контроля 5 предназначен для обнаружения любой запрещенной комбинации комбинированного кода. В этом случае сигнал пригодности кода не формируется,Регистр 6 содержит два триггера с обмоткой Х и два триггера с обмоткой У. Один из тригтеров с обмоткой Х регистра 6 устанавливается в положение 1 под действием единичного сигнала датчика кодов 3 в момент опроса дополнительной обмотки Х планшета 2 токовым импульсом полной амплитуды. Установка в 1 другого триггера с обмоткой Х регистра 6 происходит во время повторного опроса той же обмотки токовым импульсом меньшей амплитуды.Лналогичным образом происходит установка в 1 обоих трнггсров с обмоткой У регистра 6.Инверсные выходы 15 обоих триггеров с обмоткой Х и обоих триггоров с обмоткой У регистра 6 подключены к первому входу триггера 7 для сброса его в 0, Единичные выходы 16 всех триггеров регистра 6 подключены к входам элемента И 8 и к второму входу триггера 7 для установки его в 1.Инверсный выход триггера 7 подключен к входу элемента И 8. Элемент И 8 выра 5 10 15 20 25 30 35 40 45 50 батывает сигнал пригодности кода при поступлении на ее входы единичных сигналов от всех триггеров регистра 6, единичного сигнала с инверсного выхода триггера 7 и разрешающего сигнала с выхода 17 блока контроля 5. Один из входов элемента И подключен к генератору импульсов.Работа устройства заключается в непрерывном периодическом опросе кодирующих обмоток планшета 2, проверке и преобразовании сигналов комбинированного кода в двоичный код координат и выработке сигнала пригодности кода.Устройство работает в двух режимах. В первом режиме работы устройства для считывания координат какого-либо квадрата координатной сетки планшета 2 необходимо совместить указатель датчика 3 с этим квадратом, а затем нажать кнопку (на чертеже не показана), контакты которой подключены к входу блока контроля 5. Во время нажатия кнопки на выходе 18 блока контроля вырабатывается только один сигнал пригодности кода несмотря на непрерывное формирование кода координат.Во втором режиме работы устройства на вход 19 элемента И 8 из сопряженного устройства подается разрешающий сигнал, В этом случае для считывания координат какого-либо квадрата координатной сетки планшета 2 достаточно совместить указатель датчика кодов 3 с центральной частью квадрата с изображением символа.При совмещении указателя датчика кодов 3 с центральной частью какого-либо символа происходит установка в 1 всех триггеров регистра 6, в результате чего элемент И 8 вырабатывает сигнал пригодности кода. После формирования сигнала пригодности кода триггер 7 устанавливается в 1, так как единичные сигналы всех триггеров регистра 6 поступают также и на его входы установки в 1.При переключении триггера 7 в положение 1 с его инверсного выхода поступает сигнал запрета в элемент И 8, Тем самым устраняется повторное формирование сигнала пригод-ости кода несмотря на непрерывное формирование кода координат. Когда датчик кодов 3 выводится из зоны единичного квадрата, происходит сброс в О обоих триггеров с обмоткой Х или обоих триггеров с обмоткой У регистра 6, а затем и триггера 7. Поэтому при последующем совмещении указателя датчика кодов 3 с центральной частью какого-либо единичного квадрата вновь происходит однократное формирование сигнала пригодности кода.При перемещении датчика кодов 3 в зоне единичного квадрата триггеры с обмотками Х и У регистра 6 устанавливаются в О цлц в 1 постепенно, что обеспечивает стабильность однократного формирования сигнала пригодности кода,516097 Формула изобретения Составитель В. Рудаков Техред Т, КурилкоКорректор Е. Рожкова Редактор Т. Рыбалова Заказ 1464/8 Изд. ЬЪ 1422 Тираж 723 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Устройство для записи информации в оперативную память, содержащее генератор импульсов, выходы которого подключены к одним входам блока контроля и преобразователя кода, другие входы которых соединены с датчиком кодов, отл и ч а ющееся тем, что,с целью увеличения быстродействия, оно со.держит триггер, элемент И и регистр, ин.версные выходы которого подключены к первому входу триггера, а прямые выходы - к 5 второму входу триггера и одним входам элемента И, другие входы которого соединены с выходами триггера, блока контроля и генератора импульсов.
