Стенд для испытания цепочки образцов на длительную прочность
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

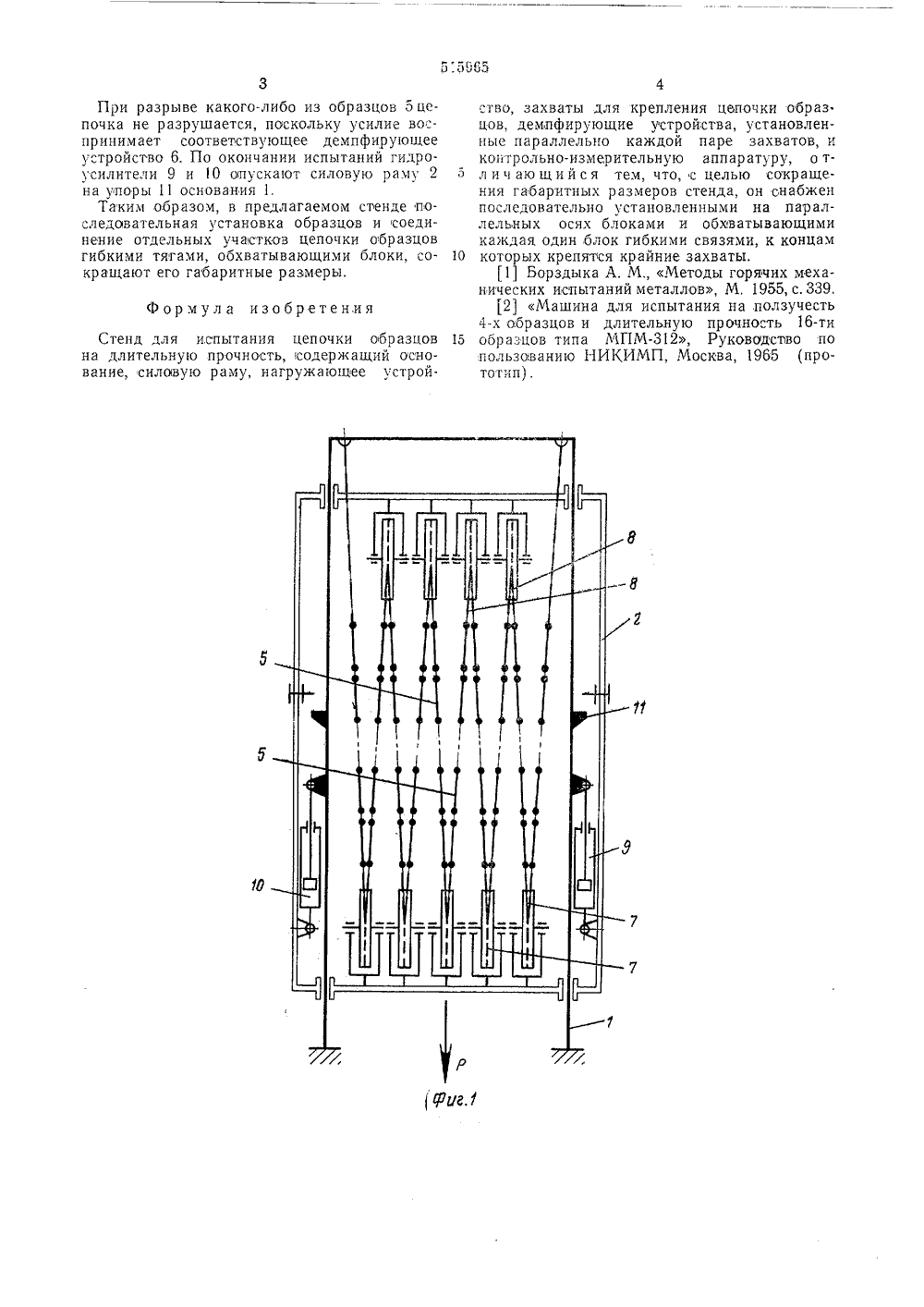

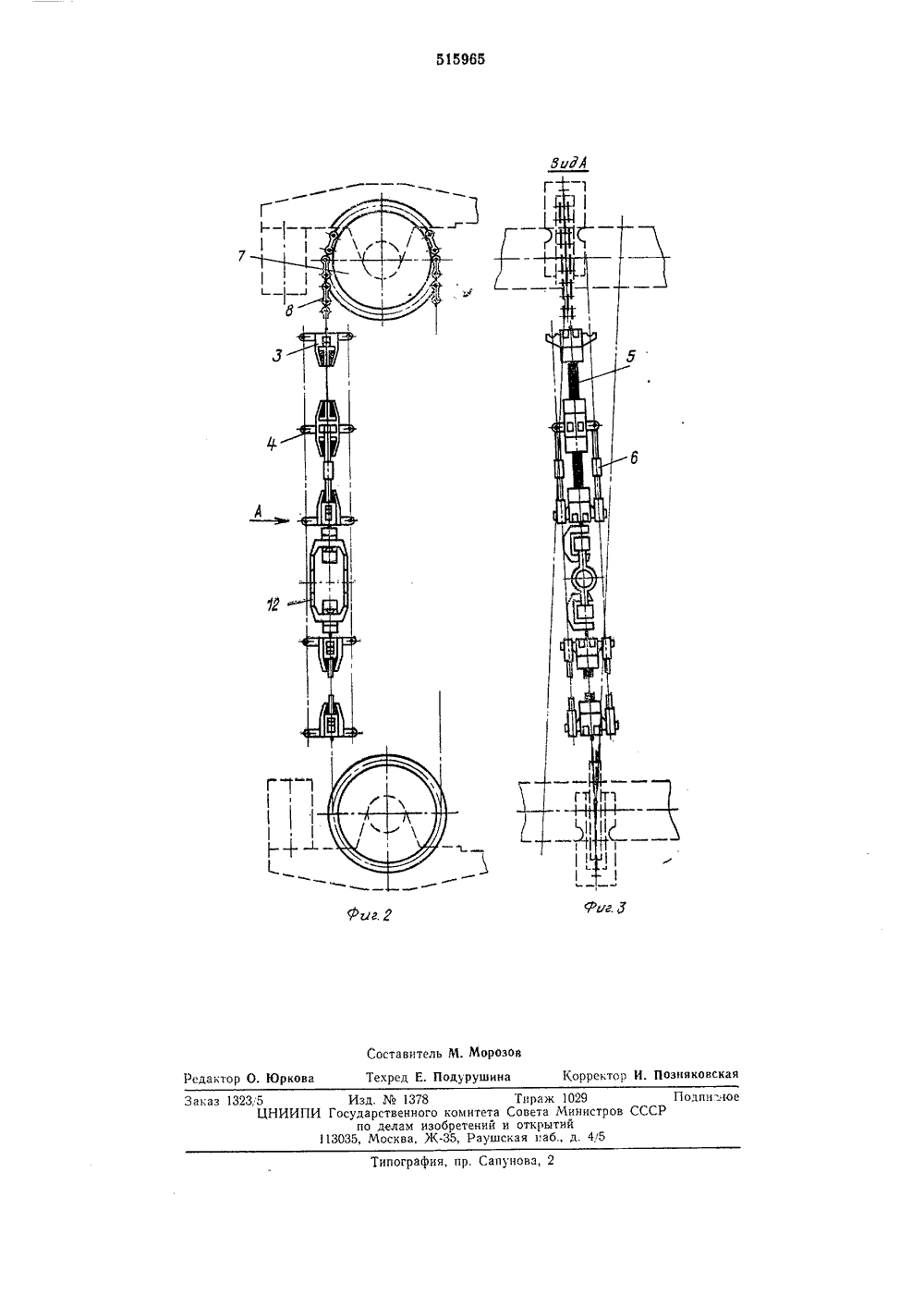

СПИ - : -Е ИЗОБРЕТЕНИЯ р 5 5965 Сопа Советских Социалистических Реснублик(23) ПриоритетОпубликовано 30.05.76. Бюллетень2Дата опубликования описания 21.06.76 1) М. Кл.-6 01 Ж 3/ Госуалрственный комитет Совета Министров СССР ао аелаы изобретенийи открытий 53) Ъ ДК 620.172.2(088,8) 2) Автизоб ытени Белов, Н. И. Волков, В. С. Дельцов и И, П. Фролов 71) Заявител 54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЦЕПОЧКИ О НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ О це 10 рама 2 поповоротепятся обязями 8 и почку. Завая рама 2 м происхонагрузкой меряется с Йзобретенйе кас;ется механических испЫ таний материалов, а именно стендов для испытания цепочки образцов на длительную прочность,Известно устройство для испытания цепочки образцов на длительную прочность, содержащее основание, силовую раму, нагружающее устройство и захваты для крепления почки образцов 1.Однако это устройство не имеет демпфирующих устройств и поэтому не обеспечивает продолжения испытаний при разрушении одното образца, Кроме того, линейное расположение образцов ограничивает их число вертикальным размером устройства.Известен также стенд для испытания целочки образцов на ползучесть и длительную прочность 2, содержащий оскавание, силовую раму, нагружающее устройство,.захваты для крепления цепочки образцов, демпфирующие устройства, у 1 становленные параллельно каждой паре захватов, и контрольноизмерительную аппаратуру.Однако линейное расположение образцов ограничивает их число вертикальным размером стенда,Целью изобретения является увеличение числа одновременно испытываемых образцов лод одинаковой нагрузкой без увеличения вертикального размера стенда. Это дос 1 игается тем, что стенд снабжен последовательно установленными на;параллельных осях блоками и охватывающими каждая один блок гибкими связями, к концам которых крепятся крайние захваты.На фиг. 1 изображен предлагаемый стенд; на фиг. 2 - одна из секций стенда; на фиг. 3 - вид по стрелке А на фиг. 2.Предлагаемый стенд содержит основание 1, силовую раму 2, нагружающее устройство (не показано), захваты 3 и 4 для крепления образцов 5, демпфирующие у 1 стройства 6, контрольно-измерительную аппаратуру (не по. казана), блоки 7, через которые перекинуты гибкие связи 8, гидроусилители 9 и 10 для поднятия рамы 2, поворотные упоры 11 и дин ам о метр ы 12. Испытания на предлагаемом стенде лродятся следующим образом.В исходном положении силоваякоится на основании 1 с помощьюных упоров 11. В захваты 3 и 4 крразцы 5, образующие с гибкими свдинамометрами 12 непрерывную цетем гидроусилителями 9 и 10 сило5 5965 15 10 При разрыве какого-либо из образцов 5 цепочка не разрушается, поскольку усилие воспринимает соответствующее демпфирующее устройство 6. По окончании испытаний гидро- усилители 9 и 1 О опускают силовую раму 2 на упоры 11 основания 1.Таким образом, в предлагаемом стенде последовательная установка образцов и соединение отдельных участков цепочки образцов гибкими тягами, обхватывающими блоки, сокращают его габаритные размеры. Формула изобретения Стенд для испытания цепочки ооразцов на длительную прочность, содержащий основание, силовую раму, нагружающее устройство, захваты для крепления цепочки образ. цов, демпфирующие устройства, установленные параллельно каждой паре захватов, и контрольно-измерительную аппаратуру, о тл и ч аю щ и й с я тем, что, с целью сокращения габаритных размеров стенда, он снабжен последовательно установленными на параллельных осях блоками и обхватывающими каждая один блок гибкими связями, к концам которых крепятся крайние захваты.1 Борздыка А. М., Методы горячих механических испытаний металлов, М, 1955, с,339.2 Машина для испытания на ползучесть 4-х образцов и длительную прочность 16-ти образцов типа МПМ, Руководство по пользованию НИКИМП, Москва, 1965 (прототип).515965 оставитель М. Моро Заказ 1323,5ЦНИИПИ Изд.1378 Тираж 1029 Государственного комитета Совета Минист по делам изобретений и открытий113035, Москва, Ж, Раушская паб., д. 4,5 одни тно ов пография, пр. Сапунова,тор О. Юркова Техред Е. Подурушина Корректор И. Позняковск
СмотретьЗаявка
2083633, 13.12.1974
ПРЕДПРИЯТИЕ ПЯ М-5539
БЕЛОВ НИКОЛАЙ ВЛАДИМИРОВИЧ, ВОЛКОВ НИКОЛАЙ ИВАНОВИЧ, ДЕЛЬЦОВ ВАЛЕРИЙ СЕРГЕЕВИЧ, ФРОЛОВ ИГОРЬ ПЕТРОВИЧ
МПК / Метки
МПК: G01N 3/00
Метки: длительную, испытания, образцов, прочность, стенд, цепочки
Опубликовано: 30.05.1976
Код ссылки
<a href="https://patents.su/3-515965-stend-dlya-ispytaniya-cepochki-obrazcov-na-dlitelnuyu-prochnost.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания цепочки образцов на длительную прочность</a>
Способ испытания мерзлых грунтов на длительную прочность
Номер патента: 1278393
Опубликовано: 23.12.1986
Автор: Коновалов
МПК: E02D 1/00
Метки: грунтов, длительную, испытания, мерзлых, прочность
...резкое неравномерное оттаивание образца. Короб снабжензакрывающимся отверстием для размещения образца. Термопары подсоединя- ЗОют к регистрирующему прибору (ЭПП).Приготовленный образец мерзлогогрунта устанавливают на плиту гидравлического пресса и нагружают с постоянной скоростью путем регулиро" 35вания скорости подачи масла. В процессе испытаний регистрируют времядо разрушения и ход температуры вовремени. Длительную прочность определяют по формуле 40т (ч;)ф (1)где 6 - длительная прочность образца, МПа;1: - температура,С;45К - параметр, равный 0,076 С/ИПа;- параметр, равный скороститеплового движения атомов,10 с;1- время до разрушения (долговечность), с;1) - параметр, определяемьпй изопыта (0,055-0, 125),при подстановке в нее законов...
Опора для сосудов и аппаратов при испытании на прочность и герметичность
Номер патента: 560096
Опубликовано: 30.05.1977
Авторы: Киржнер, Котов, Петровнин, Тарутин
МПК: F16M 11/00
Метки: аппаратов, герметичность, испытании, опора, прочность, сосудов
...выполнена в виде двух сопряженных поверхностей цилиндрических сегментов, осц которых параллельны оси равноплечего рычага, а радиусы кривизны заданы из условий обеспечения линейного контакта между опорой ц испытуемым сосудом или аппаратом.На фнг. 1 изображена опора, обгццй вцд;на фиг. 2 - стенд для испытаний сосудов ц аппаратов, общий вид.Опора содержит раму 1, установленную наней стойку 2, равноплечнй рычаг 3, ось 4 которого закреплена на стойке 2 ц параллельна направлению ее перемещения, опорные элементы 5 и 6, царнирно установленные на рычаге и рабочая поверхность которых выполнена в виде двух сопряженных поверхностей цилиндрических сегментов. Опоры фиксируются на рельсах 7 и 8 с помощью болтов 9 и 10. Стойка перемешается в...
Стенд для испытания на прочность образцов материалов при действии осевых нагрузок
Номер патента: 1649375
Опубликовано: 15.05.1991
Автор: Лодус
МПК: G01N 3/32
Метки: действии, испытания, нагрузок, образцов, осевых, прочность, стенд
...б установлена с возможностью осевого перемещения. 1 ил,чители 13, 14 перемещения груза 11 вдоль штанги б, фиксаторы 15, 16 для соединения груза 10 с бесконечной лентой 5 и фиксаторы 17, 18 для соединения груза 11 с бесконечной лентой 5. Фиксаторы 15-18 выпол- а нены электромагнитными. Стенд работает следующим образом. р Включают привод 4 и приводят во вращение барабаны 2, 3 с бесконечной лентой 5. Для нагружения образца 8 статической сжимающей или растягивающей нагрузкой 4 включают соответствующий фиксатор 15 (Л или 16 и соединяют груз 10 с соответствующей ветвью бесконечной ленты 5; Груз 10 перемещается вдоль штанги б, деформиру- д ет элемент 12, перемещает штангу б в осевом направлении и нагружает образец 8 осевым усилием. Для...
Установка для испытания образцов на кратковременную ползучесть и длительную прочность
Номер патента: 1696950
Опубликовано: 07.12.1991
Авторы: Кипенский, Конкин, Морачковский, Хорошилов
МПК: G01N 3/18
Метки: длительную, испытания, кратковременную, образцов, ползучесть, прочность
...тока,Устройство работает следующим обра- ЗОМ,До,начала испытаний образец 1 закрепляют посредством резьбового соединения с корпусом установки и через соединительный элемент - с якорем 7 электромагнита, Упругий элемент 8 при этом созданием противодействующего усилия компенсирует нагрузку на ОореЗец 1, еЫзванную Весомобразца, соединительного элеменга и якорем электоомагнита.Затем зздатчиками 23 и 29 устанв" в:":. ют неооходимые величины температ:,лр;: разца и нагрузки на образец, Систе);ь; и 28 автоматического управления О;- -: "-: таким образом, что регулируемые Г)о 1 аз ры (температура и усилие нагрузки) бу пропорциональны величине напряжен; и выходе задатчиков О 2 з и 1.)20,При нажатии кнопки "Пуск" триггеры 39 и 40 (фиг, 2)...
Захват для образцов при испытании на прочность
Номер патента: 1138687
Опубликовано: 07.02.1985
МПК: G01N 3/04
Метки: захват, испытании, образцов, прочность
...размещенный в корпусе зажимной элемент, предназначенный для охватывания головки образца и контактирующий с рабочей жидкостью манипулятор, предназначенный для превращения рабочей жидкости в твердое состо. яние, зажимной элемент выполнен в виде 0 -образной эластичной мембра ны с кольцевой проточкой по поверхности, контактирующей с рабочей жидкостью, кромки которой герметично прикреплены к внутренней поверхности, корпуса, а захват снабжен размещенным в корпусе поршнем с осевой направляющей, прикрепленной к вершине мембраны.На фиг. 1 изображен захват, общий вид; на фиг, 2 - узел 1 на фиг. 1; на фиг. 3 - захват в рабочем положении; на фиг. 4 - образец в момент разрушения.Захват для образцов при испытании на прочность, содержит полый...
