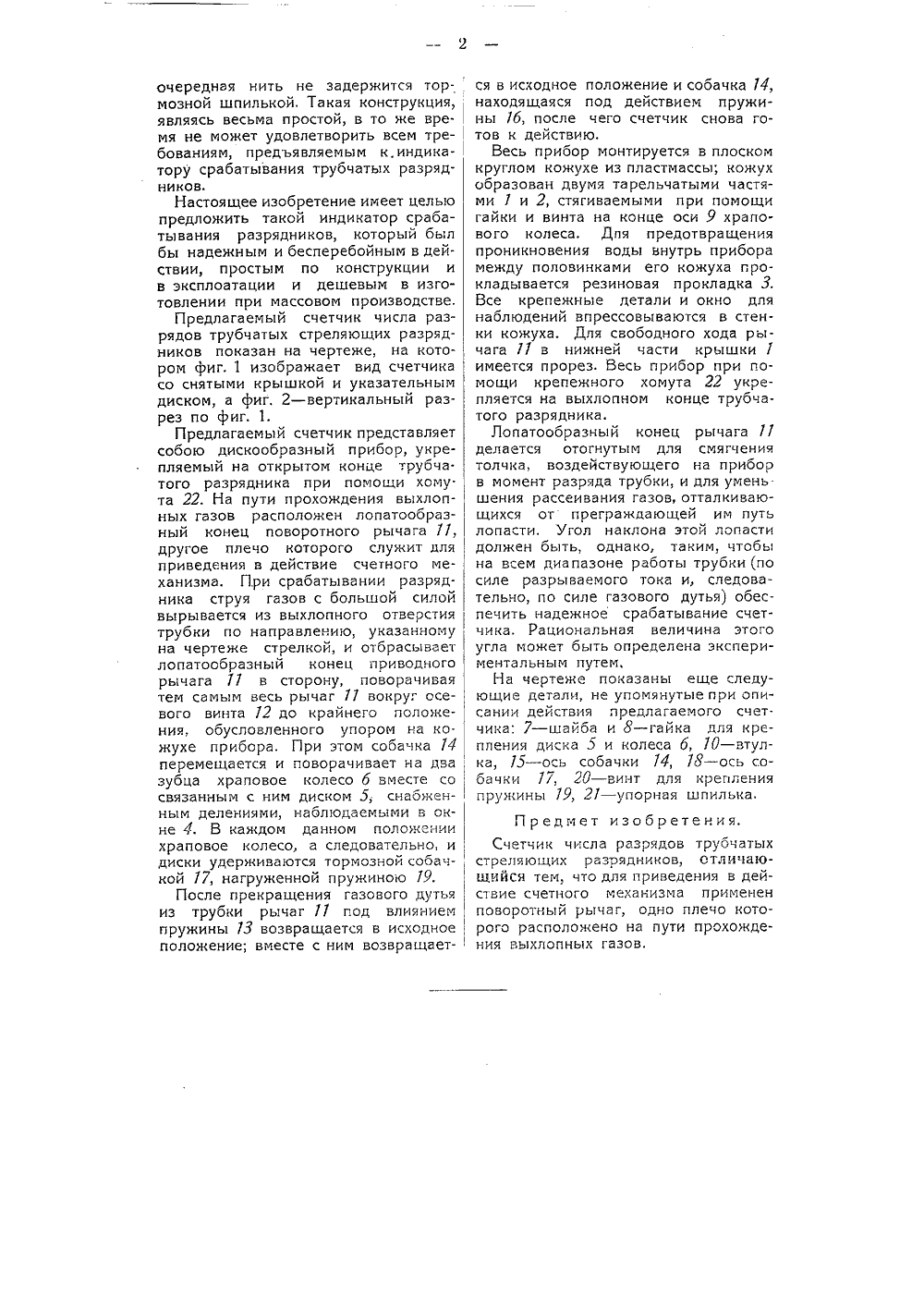

Счетчик числа разрядов трубчатых стреляющих разрядников

Номер патента: 1265903

Опубликовано: 23.10.1986

Авторы: Абрамова, Калугина, Новгородцева

МПК: H01T 1/10

Метки: дугогасительная, разрядника, трубка, трубчатого

...у вини- пласта. Кроме того, у трубки из СКУ - ПФЛ совсем отсутствует науглероживание.Применение СКУ-ПФЛ для разрядника позволило использовать в качества прочного слоя стеклопластиковые цилиндры, обладающие высокой механической прочностью при малых толщинах стенки и большей долготического диаметра. Слои 1 и 2 образуют монолитную конструкцию.Испытания подтвердили надежное отключение токов верхнего предела от 5 до 20 и нижнего предела от 0,5 до 2 кА при напряжениях 35 и 110 кВ разрядником с дугогасительной трубкой такой конструкции.Ревизия трубки разрядника после испытаний показала очень малый износ внутреннего дугогасительного канала - в три раза меньше, чем на фибровых трубках. Науглероживание поверхности отсутствует.Проведенные...

Номер патента: 581383

Опубликовано: 25.11.1977

Авторы: Бродин, Праскова

МПК: G01F 25/00

Метки: газа, градуировки, поверки, поршневая, расходомеров, счетчиков

...последовательно проходит мимо двух детекторов 11 и 12. Первый детектор включает электронный прибор 15, и с 3 р этого момечта начинается съем показаний градуируемого или поверяемого прибора, Одновре 1 енно включается электронный хронометр 16. При прохождении поршня мимо второго детектора съем 40 показаний поверяемого прибора прекращается и выключаетсяэлектронный хро" нометр, По известным значениям контрольного объема, фиксируемого поршнем при прохождении им мимо детекторов, и времени его пропуска через поверяемый прибор определяется, действительное значение расхода и сравнивается с показателями градуируемого или поверяемого прибора.При поверке или градуировке счетчика газа показание прибора в единицах объема сравнивается с известным...

Номер патента: 911285

Опубликовано: 07.03.1982

Авторы: Володин, Долгин, Каджаев, Лазарчук, Панков, Прохоров, Хлыбов

МПК: G01N 25/66

Метки: влажности, газов, кулонометрических, помощью, ячеек

...5 температуры, где происходит выравнивание их температур. Вентили 6 и 7 служат для снижения давления в газовых потоках, после чего газовые потоки поступают в соответствующие кулонометрические ячейки 8 и 9. Для контроля равенства давлений в газовых по. токах на входе в кулонометрические ячейки используется дифференциальный манометр 10. Пройдя через кулонометрические ячейки 8 и 9, гаэ выбрасывается в атмосферу. Конт. роль за расходом газа осуществляется рота- метром 11, Электроды кулонометрических ячеек 8 и 9 соединены в мостовую схему, являясь ее плечами, двумя друтими плечами служат резистор 12 и переменный резистор 13. В измерительную диагональ моста включен гальванометр 14, а к друтой диагонали подключен источник 15...

Номер патента: 78137

Опубликовано: 01.01.1949

Авторы: Бургсдорф, Горошко

МПК: H01T 1/12

Метки: разрядников, разрядов, счетчик, трубчатых, числа

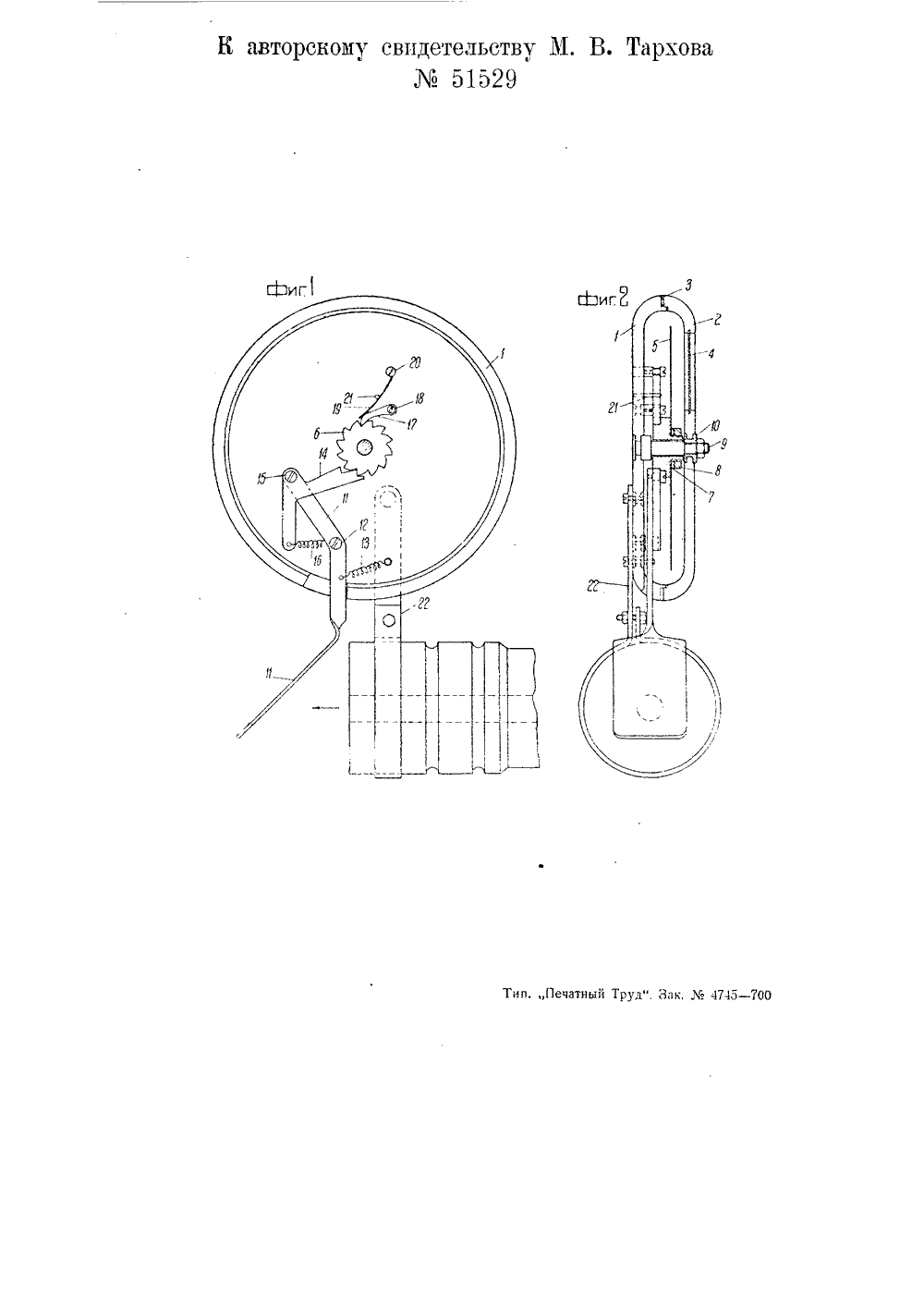

...разрядника.При нормальном положении конец рычага 1 закрывает отверстие труб,ки, препятствуя попаданию туда гря. зи и посторонних частиц. тения являетсядов трубчатых начения ычагом, охождеом, при 1 ной, обчто их ает ложнии этот ительной счетчика снаб в плосповорот повороодин из зубцов.На чертеже изображена схемаописываемого счетчика.При выхлопе газов рычаг 1, прижатый к концу трубки 2 пружиной 3, поворачивается вокруг оси 4 иосво бождает зубец 5, позволяя диску б повернуться.При отклоненном положении рычага 1 диск поворачивается на угол 30, соответствующий половине деления, так как второй зубец 7 на диске встречает на своем пути выступ отклонившегося рычага. Предмет изобретения Счетчик числа разрядов трубча ых разрядников с...

Номер патента: 51972

Опубликовано: 01.01.1937

Автор: Николаев

МПК: H01H 83/10

Метки: защитный, разрядник, типа, торока, трубки

...характеристику трубчатого разрядника.Эти устройства заключаются в следующем: 1, Внутренний искровой промежуток шунтируется некоторой емкостью, составленной изолятором, специальной рамкой и подводящими проводами, Такая установка разрядника с дополнительной емкостью схематически изображена в двух проекциях на фиг. 1 и 2 чертежа, на которых имеются следующие обозначения: 1 - траверса, 2 - внешний искровой промежуток, 3 - проводник, идущий к защищаемой сети, 4 - трубчатый разрядник, 5 - рамка.Наличие емкости на внутреннем искровом промежутке трубчатого разрядника, значительной по сравнению с емкостью внешнего искрового промежутка, приводит к тому, что напряжение падающей волны перерас. пределяется обратно пропорционально емкостям...
