Счетчик числа разрядов трубчатых разрядников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

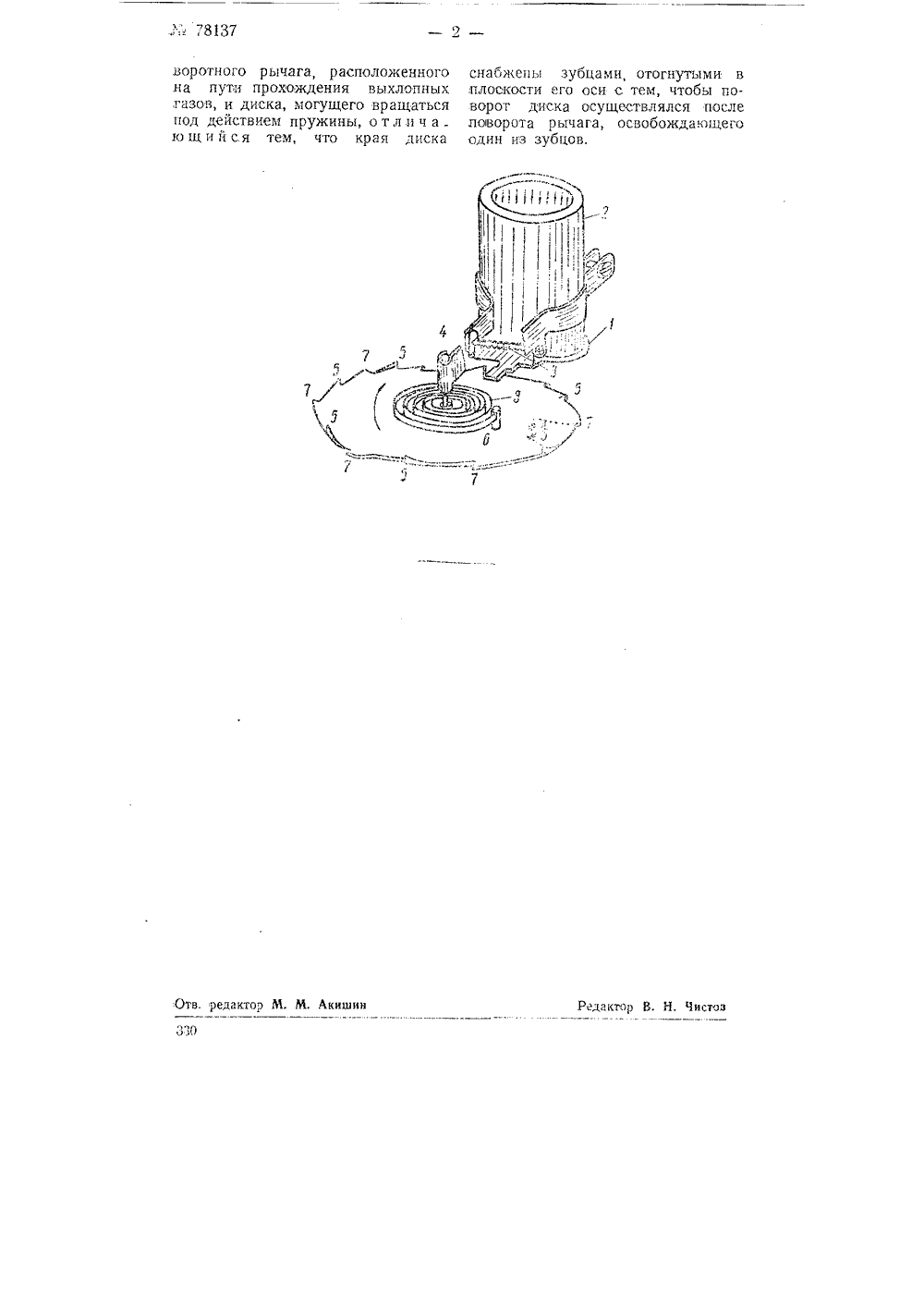

Класс 21 с. 72 АВТОРСКОМУ СЕИДЕ В, Бургсдорф и Б. В. КОВ ОВ ТРУБЧАТЫХ Р аниий СССР в Министерство электр951 (357800) 30 ноября 1949 го уоликов Как только давление газоВ прекратится рычаг 1 под действием пружины 8 возвращается в исходное положение и освобождает зубец 7, позволяя диску 6 повернуться на вторую половину деления (до следующего зубца 5).Таким образом поворот диска на одно деление возможен только после движения рычага 1 вниз н вверх, чем предотвра 1 цается возможность ложного срабатывания, так как при движении рычага вниз, как только освобождается зубец 5, перекрывается зубец 7, и наоборот.Движение диска 6 может осуществляться при помощи спиральной пружины 8, которая легко обеспечивает четыре полных оборота диска, ,что соответствует 20 - 24 срабатываниям разрядника.На нижней стороне диска нанесены цифры, по положению которых можно судить о числе срабатывапнй разрядника.При нормальном положении конец рычага 1 закрывает отверстие труб,ки, препятствуя попаданию туда гря. зи и посторонних частиц. тения являетсядов трубчатых начения ычагом, охождеом, при 1 ной, обчто их ает ложнии этот ительной счетчика снаб в плосповорот повороодин из зубцов.На чертеже изображена схемаописываемого счетчика.При выхлопе газов рычаг 1, прижатый к концу трубки 2 пружиной 3, поворачивается вокруг оси 4 иосво бождает зубец 5, позволяя диску б повернуться.При отклоненном положении рычага 1 диск поворачивается на угол 30, соответствующий половине деления, так как второй зубец 7 на диске встречает на своем пути выступ отклонившегося рычага. Предмет изобретения Счетчик числа разрядов трубча ых разрядников с применением по329 ЧЕТЧИК ЧИСЛА РА Заявлено 22 апреля 1947 года аа КПредметом изобре счетчик числа разря РаЗРЯДНИкоВ.Известные того же наз счетчики с поворотным р расположенным по пути пр ния выхлопных газов, и диск водимым во вращение пруж ладают тем недостатком, конструкция не предотвращ ного сраоатывания.В предлагаемом изобрете недостаток устранен. Отлич особенностью предлагаемого ка является то, что края дис жены зубцами, отогнутыми кости его оси с тем, чтобы диска осуществлялся после та рычага, освобождающего ТУ"- 2 Редактор В. Н. Чис дактор М. т ишин воротного рычага, расположенного на пути прохождения выхлопных газов, и диска, могущего вращаться под действием пружины, о т л и ч а . го щ и й с я тем, что края диска снабжены зубцами, отогнутыми в плоскости его оси с тем, чтобы поворот диска осуществлялся после поворота рычага, освобождагощего один из зубцов.
СмотретьЗаявка
951, 22.04.1947
Бургсдорф В. В, Горошко Б. В
МПК / Метки
МПК: H01T 1/12
Метки: разрядников, разрядов, счетчик, трубчатых, числа
Опубликовано: 01.01.1949
