Стабилизатор энергии зарядного контура генератора мощных импульсов

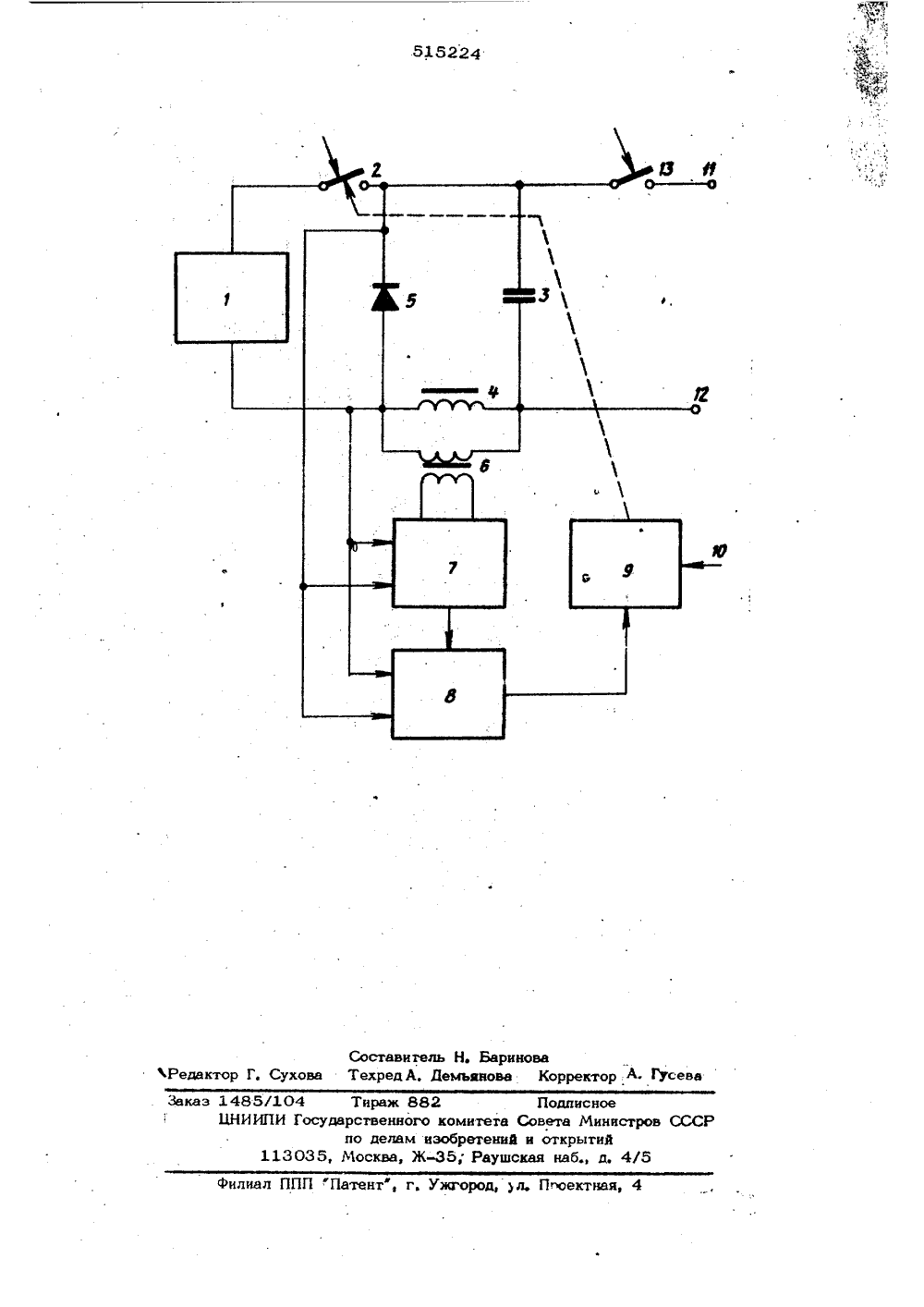

:Я 1 Д 224 Союз Советских Соцлалистицеских Республиквк осударственныи коцитеСовете Министров СССРоо делам изобретенийи открытий 3) Приоритет -3) Опублнковано 25.05.7,06. 7 45) Дата опубликования опнсанн А. Г. Бомко 72) Автор изобретен 1Ги 3) у(71) Заявитель ЯИЧНОГО 1.СОНТУРАИМПУЛЬСОВ АЬИЛИЗАТОР ЭНЕРГИИ 3 ГЕНЕРАТОРА МОШНЫ этого первый вход сум тора попато ром Изобретение относится к импульснойтехнике и люжет использоваться в устрой - ствах стабилизации выходного напряжения импульсных преобразователей, содержащих1.С-контур.5Известен стабилизатор энергии зарядно-Ф го 1 С-контура генератора мощных импульсов, содержац;ий последовательно соединенные источник зарядного напряжения, зарядный электронный ключ, накопительный кон денсатор и зарядный дроссель, причем зарядный 1; С-контур зашунтирован коммутируюшим диодом, а параллельно зарядно у дросселю подключена первичная обмотка трансформатора, разрядный электронный ключ ть нагрузку и цепь обратной связи, содержащую множительное устройство, первый вход которого подключен к накопительному конденсатору, а выход - к первому входу сравниваюшего устройства, к второму входу 20 крог подключен источник спорного напряжения, а выход - к зарядному электронному ключу и сумматор,Бель изобретения - упростить схему и 1 повысить надежность стабилизатора. 25 ключен к накопительному конденс ру, второй вход - к вторичной обмотке трансформатора, а выход - к вто у входу множительного устройства.На чертеже приведена функциональная электрическая схема сгабилизяторв.Стабилизатор энергии зарядного 1.С-контура генератора мощных импульсов состоит из последовательно соединенных источника 1 зарядного напряжения, зарядного электронного ключа 2, накопительного конденсатора 3 и зарядного дросселя 4. Пос,ледовательно соединенные накопительный ,конденсатор 3 и,зарядный дроссель. 4, образуюшие зарядный 1,С-контур, звшуитированы подключенным к ним коммутируюшим диодом 5, Параллельно зарядному просевшею 4 подключена первичная обмотка трансформатора 6, вторичная обмотка которого соединена со вторым входом суммагора 7, первыйй вход которого совместно с первым вх: дом множигельного усгройсгва 8 попилю".и через зарядный электронный ключ 2 к источнику 1 зарядного напряжения, Выход сум3 515 матора 7 подключен к второму входу множительного устройства 8, выход которого, в свою очередь, подключен к первому входу сравнивающего устройства 9. Второй вход 10 сравнивающего устройства 9 подключен к источнику опорного напряжения, а его выход - к управляющему входу зарядного элек-тронного ключа 2. Клеммы 11 и 12 к которым подсоединена нагрузка, подключены к разпополярным обкладкам накопительного конденсатора 3 причем клемма 11 - через разрядный электронный ключ 13, а клемма 12 - непосредственно к обшей точке соединения накопительного конденсатора 3 и зарядного дросселя 4, Сумматор 7, множительное устройство 8 и сравнивающее устройст во 9 образуют цепь обратной связи./ Выходное напряжение сумматора 7 поступа-;ет на первый вход множительного устройства 8, а на второй вход множительного устройства 8 поступает напряжение Е с источника 1 зарядного напряжения. На выходе. множительного устройства 8 получаетсясигнал в соответрвии с выражениемУЬ)=Е (1 - Соеь ),который пропорционален энергии 1,С-контуФ ра. Сигнал с выхода множительного устройства 8 поступает на вход сравнивающегоустройства 9, где сравнивается с опорнымнапряжением, Опорное напряжение, поступающее на второй вход 10 сравнивающего уст5 ройства 9, пропорционально энергии Ь,Сконтура. В момент равенства сигналов навходах сравнивающего устройства 9 на еговыходе возникает перепад напряжения, который управляет зарядным электронным ключом 2,Стабилизатор энергии зарядного Х С-контура генератора мощных импульсов, содержащий последовательно соединенные источник зарядного напряжения, зарядный электронный ключ, накопительный конденсатор р и зарядный дроссель, причем зарядный Ь Сконтур эашунгирован коммутирующим диодом, а параллельно зарядному дросселю подключена первичная обмотка трансформатора, разрядный электронный ключ, нагрузку и цепь обратной, связи, содержащую множительное устройство, первый вход которого подключен к накопительному конденсатору, а выходк первому входу сравнивающего устройства, к второму входу которого подключен источр ник опорного напряжения, а выход - к зарядному электронному ключу, и сумматор, о т л и ч а ю ш и й с я тем что, с целью упрощения схемы стабилизатора и повышения его надежности,. первый вход сумматора щ подключен к накопительному конденсатору, 46второй вход - к вторичной обмотке трансформатора, а выход - к второму входу множительного устройства. Работа стабилизатора ."нергии зарядного ЪС-контура происходит следующим образом, При замыкании зарядного электронного ключа 2 внешним управляющим сигналом начинается заряд 7. С-контура, При достижении энергией в . С-контуре заданного уровня зарядный ключ 2 размыкается сигналом обратной связи, который поступает с выхода сравнивающего устройства 9. При замыкании разрядного электронного ключа 13 электрическая энергия накопительного конденсатора 3 поступает в нагрузку. Включениеразрядного электронного ключа 13 осуществляется внешним сигналом после окончания передачи магнитной энергии зарядного дросселя 4 в накопительный конденсатор 3.При замыкании зарядного электронного ключа 2 начинается процесс стабилизации энергии в 1. С-контуре. На иркол сумматора 7 поступают зарядное напряжение с источникцр 1 зарядного напряжения и через грансформатор 6 - напряжение с зарядного дросселя 4. Учитывая, что напряжение на зарядном дросселе 4 с момента замыкания зарядного ключа 2 имеет вид7 (С) = - ЕСо 5 Ю Сгде Е - напряжение источника зарядного напряжения, то напряжение на выходе сумматора будетУ И) =Е-ЕСоз эоС сЕЛ-Соью Ф) формула изобретения515224 каз 1485/10 ЦНИИПИ Тираж 882 Подписноеосударсгвенного комитета Совета Мнннст по делам изобретений и открытий 5, Москва, Ж; Раушская наб., д. 4/ 113 лнал ППП "Патент", г, Ужгород, ъл. Пгоектная, 4 Составитель Н, Бариноваедактор Г. Сухова Техред А. Демьянова Корректор А ГУсе
