Устройство для программного управления станком

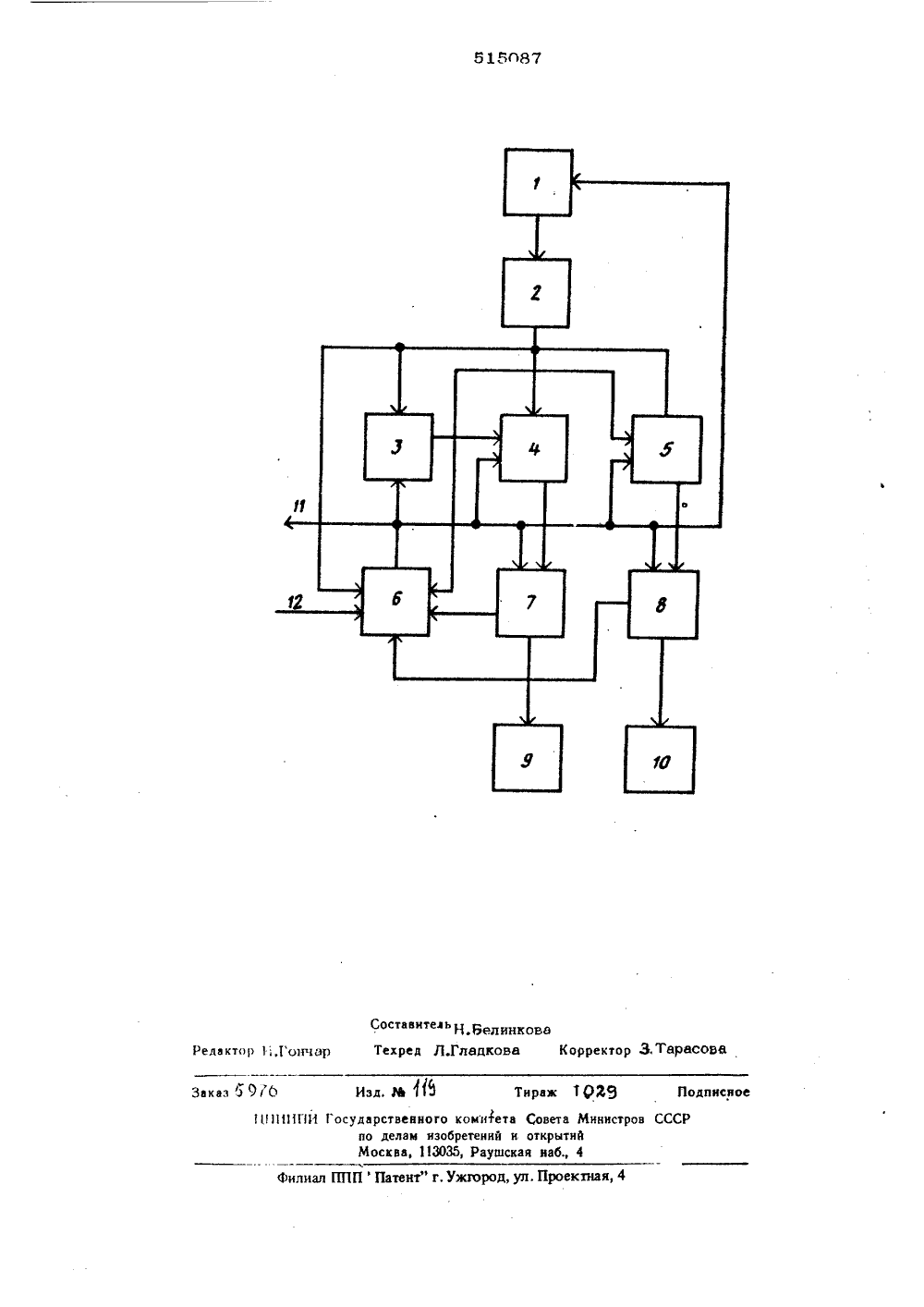

ОП ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(22) Заяв с присоединением заяв асударстввнный квинт Савета Мнннстраа ССС па делам изааретаний н вткрытнй(72) Авторы изобретения асова, В. М. Крючков и Л. И. Соловье пециальное конструкторское бюро математических машйни тензометрическкх приборов71) 3 тель ТРОЙСТВО ДЛЯ ПРОГРАММНОГО УПРАВЛЕН СТАНКОМ Изобретение относится к автоматике ивычислительной технике, в частности, к уст-,ройствам для программного управления свер.лильными станками, например для сверления печатных плат. бИзвестны устройства для программногоуправления сверлильными станками, содер-жащие блок управления и последовательносоединенные блок считывания, дешифратор,эапом инающие регистры, цреобраэлатели 10кодов и блоки управления двухкоординатнымшаговым приводом.Цель изобретения - повышение быстродействия. Достигается это благодаря тому, чтов устройство введен счетчик циклов, выходИкоторого подключен к входам преобразователей кодов и блока управления, выход которого подсоединен к входам запоминающихрегистров, преобразователей кодов, блокасчитывания и счетчика циклов, а входы - к 20выходам преобразователей кодов и к входусчетчика цикловсвязанному с выходом дешифратора и к входу устройства,На чертеже представлена блок-:хема пред-.лагаемого устройства. Я Устройство для программного управления станком содержит блок 1 считывания, дешифратор 2, счетчик 3 цикловая запоминающие регистры 4 и 5, блок 6 управления, преобразователи 7 и, 8 кодов, схемы 9 и 10 управления двухкоординатным шаговым приводом, выход 11 устройства, с которого пбступает, на стано (на чертежЕ не показан) сигнал разрешения сверления отверстия, и вход 12 устройства, на который поступает сс станка сигнал окончания цикла сверления.Устройство работает от программы, в ко торой закодировано перемещение рабочего сргана станка от точки к точке. Цикл свер. ления не программируется, а ооуществляется автоматически по окончании позициоиирова ния, Нл обработку каждого отверстия имеется свой кадр в программе, содержащий признаки коордьнат, по которым необходимо осуществить перемещение рабочего органа станка, величину зтого перемещения и признак конца кадра, Обработка группы отверстий, расположенньх на одной прямой и на равном расстоянии друг от друга, программируется515087 иэо.брете.ния Ф- о"р м у л а Устройство для программного управления станком, содержащее блок управления и последовательно соединенные блок считы щния, дешифратор, запоминающие,регистры, преобразователи кодов, и схемы управления двухкоординатным шаговым приводом, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия устройст-, ва, в него введен счетчик циклов, выход ко- торого подключен к входам преобразователей кодов и блока управления, выход которого подсоединен к входам запоминающих регистров, преобразователей кодов блока считы вания и счетчика циклов, а входы - к выхо- дам преобразователей кодов и к входу счетчика циклов, связанному с выходом дешифратора, и к входу устройства в одном кадре, содержащем признак циклаобработки, количество отверстий в группе,признак координат, по которым необходимоперемешать рабочий орган, величину этихперемещений и признак конца кадра,бВ процессе считывания кадров с программоносителя (на чертеже не показан) блоком1 считывания коды расшифровываются в дешифраторе 2, нризнак цикла обработки и принак координат поступают в блок 6 управления, величина перемещения по координатам;записывается в запоминающие регистры 4 и5, а количество отверстий в группе - счет-чик 3 циклов. По признаку конца кадра изблока б управления приходит сигнал,разре-, 15щающий перепись содержимого запоминающихрегистров 4 и 5 ь преобразователи7 и 8кодов соответственно. Одновременно на преобразователи 7 и 8 поступает сигнал, раз-решающий преобразование записанных чисел)20и выдачу управляющих сигналов на схемы.9 и 10 управления двухкоординатным шаго-зым приводом. В момент появления сигна-:лв о конце преобразования обоих преобра-зователей 7 и 8 блок 6 управления вы-,даст сигнал с выхода 1 1 устройствао разрешении сверления, а в счетчик3 пссдпает единичный сигнал. Послето 1 о как цикл сверления одного отверстиязакснчен, на вход 12 устройства поступа-ет сигнал в блок 6 уйравления, по которому разрешается перепись величины переме-щения из запоминающих регистров 4 и. 5в преобразователи 7 и 8 кодов, Цикл обработк 1: повторяется до тех пор,пока колим,,гниет равным числу, записанному в этот 4счетчик с программоносителя.По этомусигналу равенства стирается содержимоезапоминающих регистров4 и 5 и блок 6управления выдает сигнал на блок 1 считывания, разрешая считывание очередного/кадра программы.,Одиночные отверстия обрабатываютсятаким же образом, только в этом случае.в кадре программы отсутствует признакцикла обработки группы отверстий и блок 6;управления после обработки отверстия сторает содержимое запоминающих регистров 4и 5 и выдает сигнал на блок 1 считывания,разрешая считывание следующего кадра.)б квэ врственного комитета Советао делам изобретении и открытнМосква, 113035, Раушская наб.,И 1111111 И Го ннстров СССР, Проектна Филиал ПППСостввнтева ц.белинковаТехред Л.Гладкоиа Корректор 3, Тарасов
