Катушкодержатель

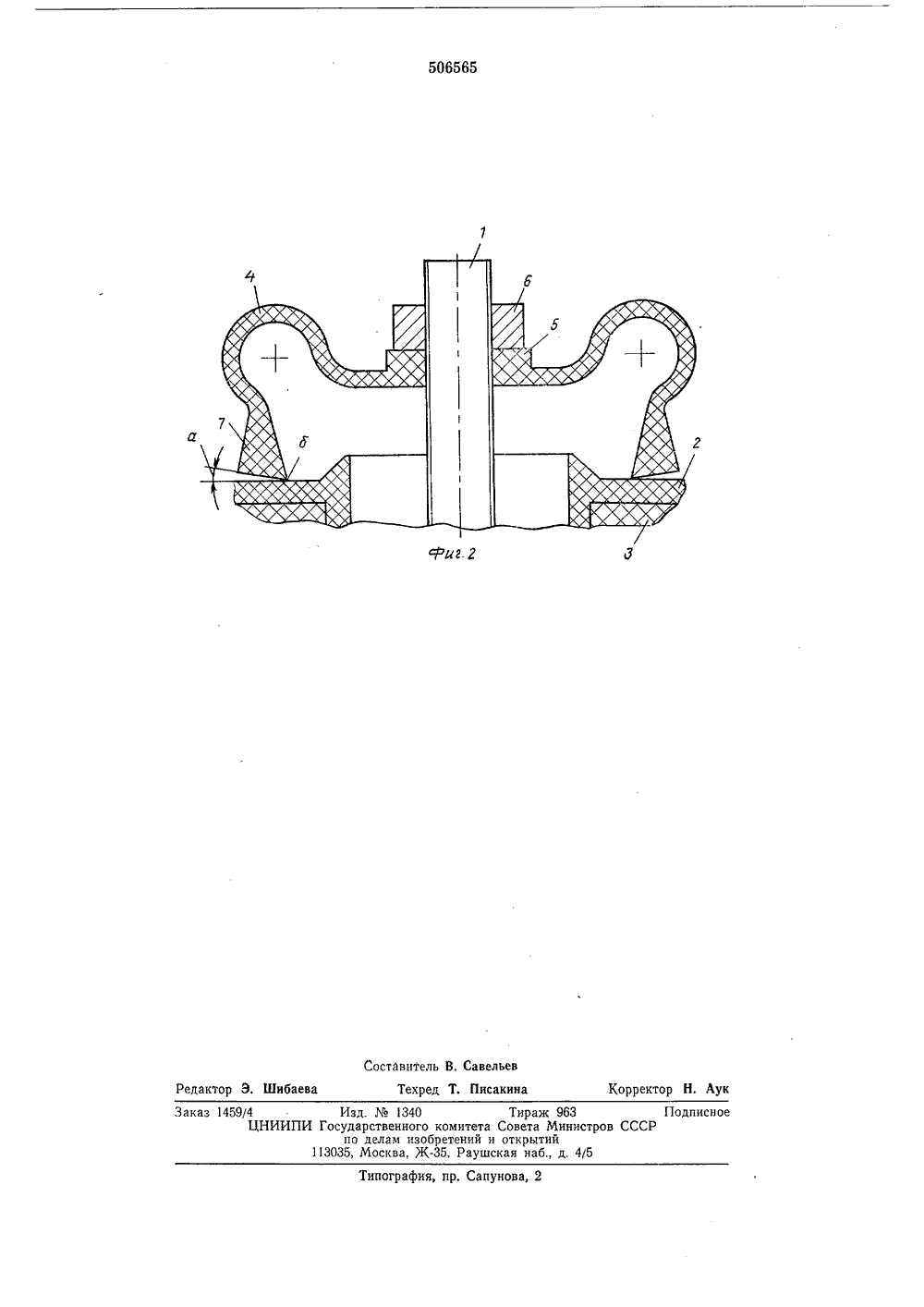

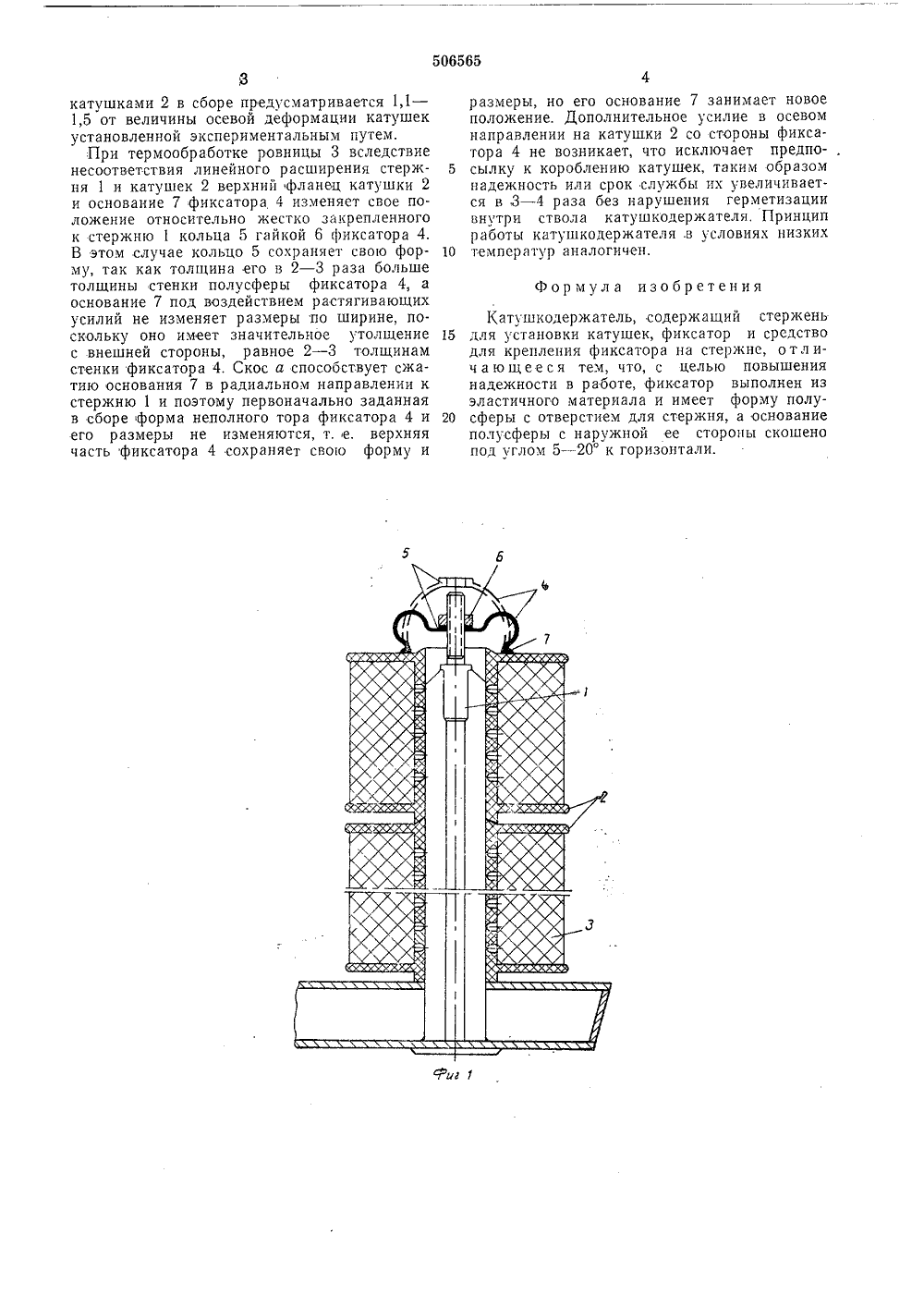

Соаз Советских Социалистических РеспубликГосударственный иомите Совета Министров СССРпо делам изобретен И открытий Дата опубликования описания 09,07 2) Авторы изобретения Астафьев, И. Б. Хоряк, В, В. Евдокимов и Б, А. Азаро) Заявитель научно-исследовательский институт техоснастки текстильного оборудования ентральнь логическо) КАТУШКОДЕРЖА фиксатоплуатации кого коль Изобретение относится к текстильной промышленности и может быть применено при химической обработке ровницы, например, при отбелке, запарке и окраске в условиях повышенной линейной деформации. 5Известен катушкодержатель, предназначенный для обеспечения работоспособности при наличии повышенной линейной деформации катушек, содержащий стержень для установки катушек, фиксатор и средство для креп ления фиксатора, например, гайки.Указанный катушкодержатель из-за конструктивных недостатков фиксатора не обеспечивает постоянства приложенных усилий при герметизации катушек, что приводит к их ко роблению и выходу из строя.Цель изобретения - повышение надежности катушек в работе.Данная цель достигается благодаря тому, что фиксатор выполнен из эластичного мате риала и имеет форму полусферы с отверстием для стержня, а основание полусферы с наружной ее стороны скошено под углом 5 - 20 к горизонтали.Фиксатор в сборе со стержнем и средством 25 для крепления фиксатора на стержне принимает форму неполного полого тора.С целью обеспечения сохраненияром формы неполного тора при эксего вершина выполнена в виде плос ца с отношением его высоты к толщине стенки полусферы от 2 до 3 и отношением наружного диаметра кольца к внутреннему радиу"у сферы от 1/2 до 1,С целью сохранения размеров и формы неполного тора фиксатора при эксплуатации его основание, как уже указывалось выше, скошено под углом 5 - 20 к горизонтали. Основание с внешней стороны полусферы имеет утолщение, причем отношение толщины стенки основания к толщине полусферы равно 2 - 3,Такое конструктивное решение обеспечивает создание постоянного ус;ия, действующего от фиксатора на катушки при их деформации и исключает коробление катушек.На фиг. 1 изображен катушкодержатель с катушками и ровницей, общий вид; на фиг.2 - фиксатор в рабочем положении.Катушкодержатель содержит стержень 1 с установленными на нем фланцевыми катушками 2 с ровницей 3, На катушках установлен фиксатор 4, вершина которого выполнена в виде кольца 5, жестко закрепленного на стержне гайкой 6, а основание выполнено со скосом а, равным 10, которое касается катушки по кольцевой линии б. Фиксатор в ненапряженном состоянии имеет вид полусферы (на фиг. 1 показано штрих - пунктирной линией),С целью исключения коробления катушек 2 расстояние между кольцом 5 фиксатора 4 иДкатушками 2 в сборе предусматривается 1,1 - 1,5 от величины осевой деформации катушек установленной экспериментальным путем.При термообработке ровницы 3 вследствие несоответствия линейного расширения стержня 1 и катушек 2 верхний флансц катушки 2 и основание 7 фиксатора 4 изменяет свое положение относительно жестко закрепленного к стержню 1 кольца 5 гайкой 6 фиксатора 4. В этом случае кольцо 5 сохраняет свою форму, так как толщина его в 2 - 3 раза больше толщины стенки полусферы фиксатора 4, а основание 7 под воздействием растягивающих усилий не изменяет размеры по ширине, поскольку оно имеет значительное утолщение с внешней стороны, равное 2 - 3 толщинам стенки фиксатора 4. Скос а способствует сжатию основания 7 в радиальном направлении к стержню 1 и поэтому первоначально заданная в сборе форма неполного тора фиксатора 4 и его размеры не изменяются, т, е. верхняя часть фиксатора 4 сохраняет свою форму и 506565размеры, но его основание 7 занимает новое положение. Дополнительное усилие в осевом направлении на катушки 2 со стороны фиксатора 4 не возникает, что исключает предпо 5 сылку к короблению катушек, таким образомнадежность или срок службы их увеличивается в,3 - 4 раза без нарушения герметизации внутри ствола катушкодержателя, Принцип работы катушкодержателя .в условиях низких 10 температур аналогичен.Формула изобретенияКатушкодержатель, содержащий стержень 15 для установки катушек, фиксатор и средстводля крепления фиксатора на стержне, отл ич а ю щ е е с я тем, что, с целью повышения надежности в работе, фиксатор выполнен из эластичного материала и имеет форму полу сферы с отверстием для стержня, а основаниеполусферы с наружной ее стороны скошено под углом 5 - 20 к горизонтали.орректор Н, Аук Заказ 1459/4ЦНИИП Подписи СССР Типография, пр. Сапунова,Изд. ЛЪ 1340 Государственного комите по делам изобретений 13035, Москва, Ж, Рау
