Способ изготовления диффузоров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 50168
Автор: Гаммер
Текст

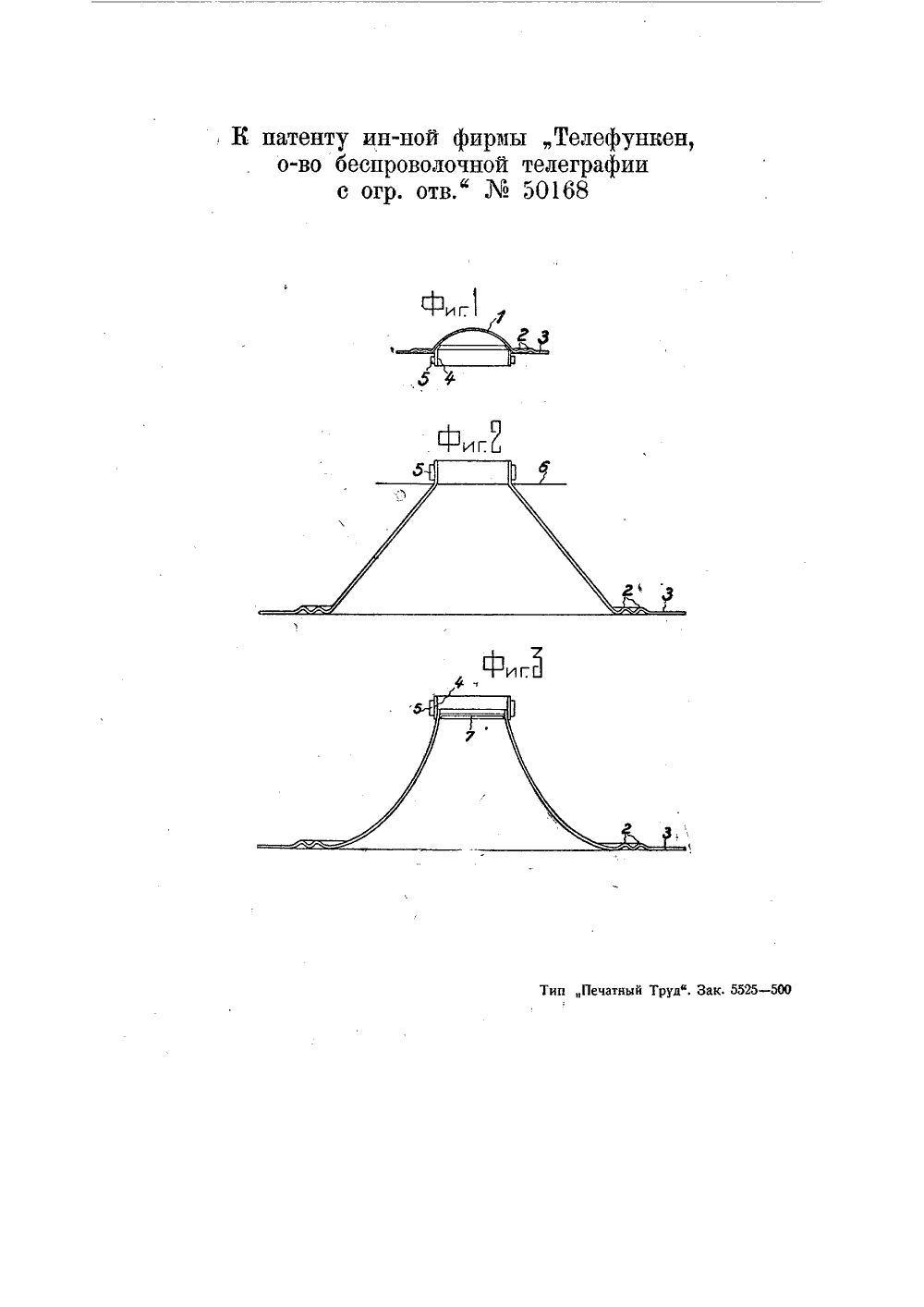

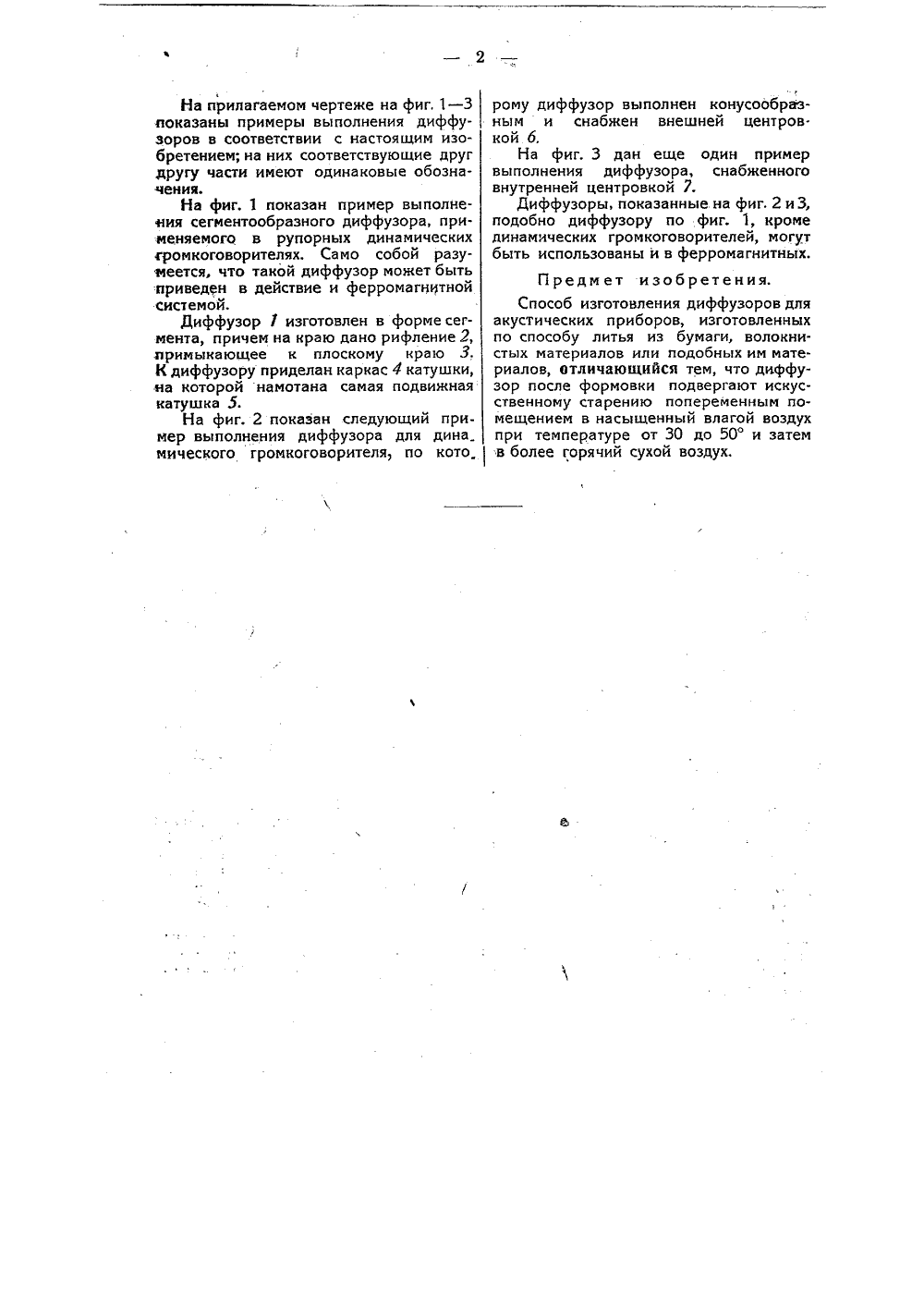

сс 21 а-, 1 ОБРЕТЕН АТЕНТ Н е 1 пп 1 сеп безейзс ерлине, Германн (спр. о перв.ь ин-ц А. Гамм я, заявленно179641).р (А, Навю а основании ст, 6 ромышленной соб Советско-гермавенности.936 года. ликован ется наавгуста лет от 31 6 года. ста елеграфии с огр. отв," (Т ТеедгарИе в. Ь, Н,),в г. 4 ноября 1935 год Действительный изобретат Приоритет от 7 ноября 934 год соглашения об охране О выдаче патента опуб Действие патента распространяНастоящее изобретение касается способа изготовления диффузоров для акустических приборов, главным образом диффузоров для громкоговорителей, изготовляемых по способу литья из бумаги, волокнистых материалов и т. и.В диффузорах, изготовленных путем формовки, поддерживающая часть может быть непосредственно связана с диффузором. Она выполняется предпочтительно волнообразной (рифленой), чем достигается известная упругость закрепления,Диффузоры, отлитые с рифлением на поверхности диффузора и на поддерживающей части, имеют тот недостаток, что с течением времени под влиянием различных причин, главной из которых является гигроскопичность, волна меняет свою форму. Закругления волны становятся современем площе, вследствие чего диффузор постепенно удлиняется, что вызывает неправильное расположение подвижной катушки в воздушном зазоре. Удлинение поддерживающей части диффузора приводит либо к тому, что диффузор слишком далеко заходит в магнитную системы, либо наоборот слишком из нее выступает. В магнитных громкоговорителях это приводит к тому, что якорь начинает соприкасаться либо с полюсными башмаками магнитной системы, либо с катушкой системы. Таким образом диффузорами, изготовленными подобным путем, неискаженная работа невозможна. Такие диффузоры часто требуют центровки при эксплоатации.В соответствии с настоящим изобретением недостатки, свойственные диффузорам описанного типа, устраняются тем, что диффузоры при их изготовлении подвергаются искусственному старению. Старение наиболее целесообразно осуществлять путем помещения диффуэора попеременно в теплый, насыщенный влагой воздух с температурой от 30 до 50 ф и более горячий сухой воздух. Этим путем достигается устранение напряжений, распределенных между волокнами, вызываемых самим процессом производства.Желательно искусственно старенный диффузор до или после процесса старения покрывать водонепроницаемыми веществами,На прилагаемом чертеже на фиг, 1 - 3 показаны примеры выполнения диффузоров в соответствии с настоящим изобретением; на них соответствующие друг другу части имеют одинаковые обозначения.На фиг. 1 показан пример выполнения сегментообразного диффузора, при- меняемогО в рупорных динамических громкоговорителях. Само собой разумеется, что такой диффузор может быть :приведен в действие и ферромагнитной системой,Диффузор 7 изготовлен в форме сегмента, причем на краю дано рифление 2, примыкающее к плоскому краю 3. К диффузору приделан каркас 4 катушки, на которой намотана самая подвижная катушка 5.На фиг. 2 показан следующий пример выполнения диффузора для дина мического громкоговорителя, по кото. рому диффузор выполнен конусообразным и снабжен внешней центров. кой 6,На фиг. 3 дан еще один пример выполнения диффузора, снабженного внутренней центровкой 7,Диффузоры, показанные на фиг. 2 и 3, подобно диффузору по фиг. 1, кроме динамических громкоговорителей, могут быть использованы и в ферромагнитных,Предмет изобретения.Способ изготовления диффузоров для акустических приборов, изготовленных по способу литья из бумаги, волокнистых материалов или подобных им материалов, отличающийся тем, что диффузор после формовки подвергают искусственному старению попеременным помещением в насыщенный влагой воздух при температуре от 30 до 50 и затемв более горячий сухой воздух,
