Интегратор

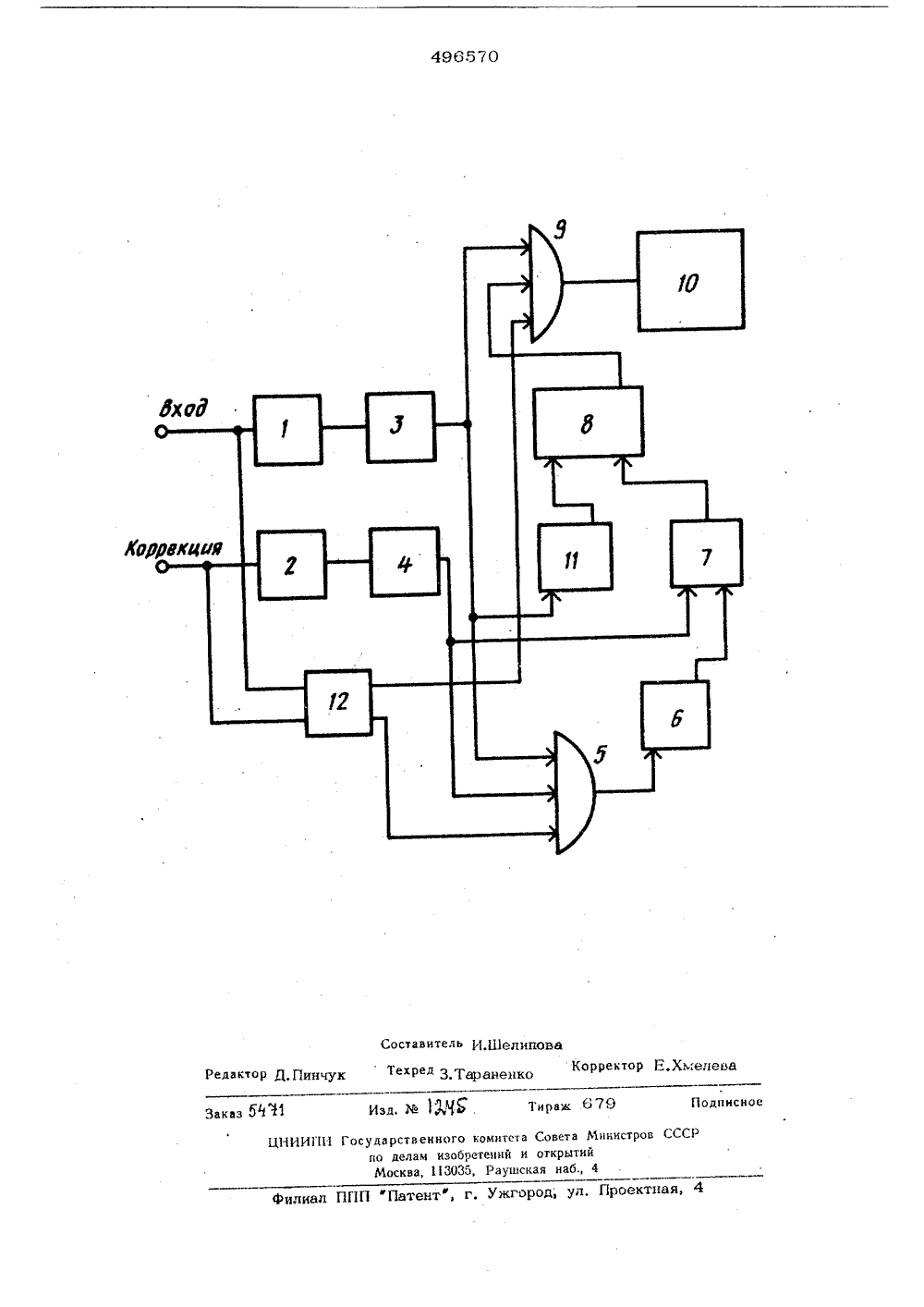

(11) 657) ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистических Республик1) Дополнительное к авт. свид 22) Заявлено 05,07,74 (21) присоединением заявкиМ, Кл, 606 Д 7/18 1 15 4 ст/18-2 осударстаеииый комет Совета Нииистров ССС по делам изобретеииЯи открытий 23) Приоритет43) Опубликовано 25.175 1:юллетень47 Б) Дата опубликов описания 29,06.76 2) Авторы изобретения н и А. Г, Василье(71) Заявитель Ордена 1 рудового Красного Знамени инстит и физической химии им. А, Е. Арбузова анической) ИНТЕГРАТО О Изобретение относится к автоматике и вычислительной технике и может быть применено в специализированных вычислительных устройствах для обработки данных хроматогрвфического анализа.Известен интегратор, содержаший счетчики импульсов, триггер управления, логические элементы И и ИЛИ, датчик входного сигнала, подключенный через первый преобразователь напряжение-частота к первому входу первого элемента И, датчик сигнала коррекции, подключенный через второй преобразователь напряжение-частота к первому входу второго элемента И, причем вторые входы обоих элементов И соединены с выходами селектора уровня, входы которого подключены к входам датчиков.Целью изобретения является повышение быстродействия и упрошение устройства,Зтв цель достигается тем, что в известное устройство дополнительно введены два :одновибраторв, вход одного из которых со:единен с выходом первого преобразователя напряжение-чвстотв и третьим входом второго элемента И, родключеннсго выходом ,26 через второй одновибратор к первому входф элемента ИЛИ, соединенного вторым входоае с выходом второго преобразователя напрянФ- ние-частота, причем выход первого одно.вибратора и выход элемента ИЛИ соединвнет ;с соответствующими входами триггера управления, подключенного выходом к третьеф му входу первого элемента И, выход кото рого соединен с входом счетчика.Нв чертеже изображена блок-схема интегратораИнтегратор содержит датчик входного сигнала 1 и датчик сигнала коррекции ну- левой линии 2, выходы которых подключены к входам преобразователей нвпряжение- ,частота 3 и 4, Выходы преобразователей,и 4 подключены к входу элемента И 5, вь 1- ход которого соединен с входом одновибрато ра 6, Выход одновибраторв 6 соединен с первым входом элемента ИЛИ 7, второй ;вход которого подсоединен к выходу пре обрвзователя 4, Выход элемента ИЛИ 7 ,соединен с единичным входом триггера упмента И 9 соединен с входом счетчика импульсов 10, Нулевой вход триггера 8 через одновибратор 11 к выходу преобразователя 3 и входу элемента И 9.Выходы селектора уровня 12, подклю- бченного входами к датчикам 1 и 2, соеди-нены с входами элементов И 5 и 9.Интегратор работает следующим образом,В исходном состоянии счетчик 10 обну-лен й,триггер 8 находится в единичном 10состоянии, разрешающем прохождение импульсов с выхода преобразователя 3 навход счетчика 10 через элемент И 9,Селектор уровня 12 (пороговое устройство) в момент. превышения функцией некоторого заданного значения разрешает поступление импульсов с выходов преобразователей 3 и 4 соответственно на вход счетчика 10 и вход одновибратора 6,При появлении на выходе датчика 2 сиг 31нала коррекции нулевой линии интегратораимпульса с выхода преобразователя 4 черезэлемент ИЛИ 7 перебросит триггер 8 вНулевое состояние, запрещая прохождениеимпульсов на вход счетчика 10, Возврат Ж,триггера 8 в:исходное состояние можетпроизойти только от импульса с выхода преобразователя 3, так как величина входногосигнала всегда больше (или равна) величи-,ны сигнала коррекции, 30Импульс, поступающий с выхода преобразователя 3 после опрокидывания триггера8 импульсом с выхода преобразователя 4,возвращает триггер 8 в исходное состояниес некоторой задержкой (обусловленной одно-Зфвибратором 11), тем самым вновь разрешая прохождение импульсов с выхода преоб-разователя 3 через элемент И 9 на входсчетчика 10, Таким образом, на вход счет-,чика 10 поступает число импульсов,. про) нпорциональное площади интегрируемой функции, но с учетом коррекции, т, е, истинноезначение интеграла непрерывной функции,При совпадении во времени импульсов с, выходов преобразователей 3 и 4 момент совпадения выделяется элементов И 5, а . далее одновибратором 6 (время задержки которого больше времени задержки одновиб 1ратора 11) формируется импульс, который через элемент ИЛИ 7 фиксирует триггер 8 в нулевом состоянии, обеспечивая устранение случайных сбоев в его работе, Время задержки одновибраторов 6, 11 выбирается меньше минимального периода следования импульсов на выходе преобразователя 3,формула изобретенияИнтегратор, содержащий счетчик импуль-, сов, триггер управления, логические элементы И и ИЛИ, датчик входного сигнала, подключенный через первый преобразователь напряжение-частота к первому входу первого элемента И, датчик сигнала коррекции, подключенный через второй преобразователь напряжение-частота к первому входу второго элемента И, причем вторые входы обоих элементов И соединены с выходами селектора уровня, входы которого подключены к входам датчиков, о т л и ч а ю ш и й с я тем, что, с целью повышения быстродействия и упрощения устройства, в него дополнительно введены два одновибратора, вход одного из которых соединен с выходом первого преобразователя напряжение-частота и третьим входом второго элемента И, подключенного выходом через второй одновибратор к первому входу элемента ИЛИ, соединенного вторым входом с выходом второго преобразователя напряжение-частота, причем выход первого одновибратора и выход элемента ИЛИ соединены с соответствующими входами триггера управления, подключенного выходом к третьему входу пер:- вого элемента И, выход которого соединен с входом счетчика.496570 Составитель И,ШелиповвТекред З.Гаранен зд. М 1 дПодписи Заказ ЯЧ 1Тираж 6 НИИПИ Государственного комитета Совета Министров СС по делам изобретений и открытийМосква, 113035, Раушская наб 4лиал ПГ 1 П "Патент", г, Ужгород, ул. Проектная, 4
