Формирователь одиночных импульсов

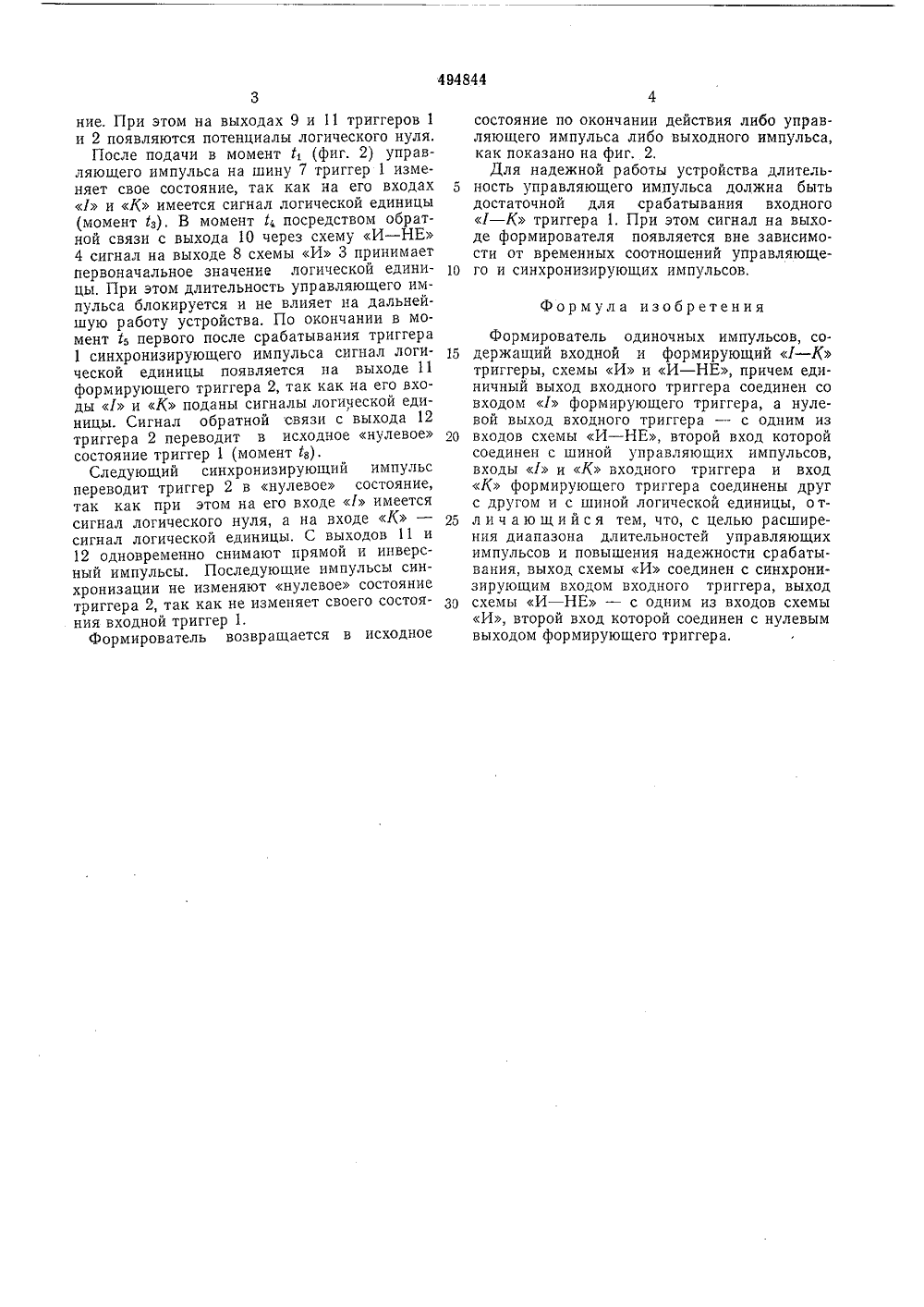

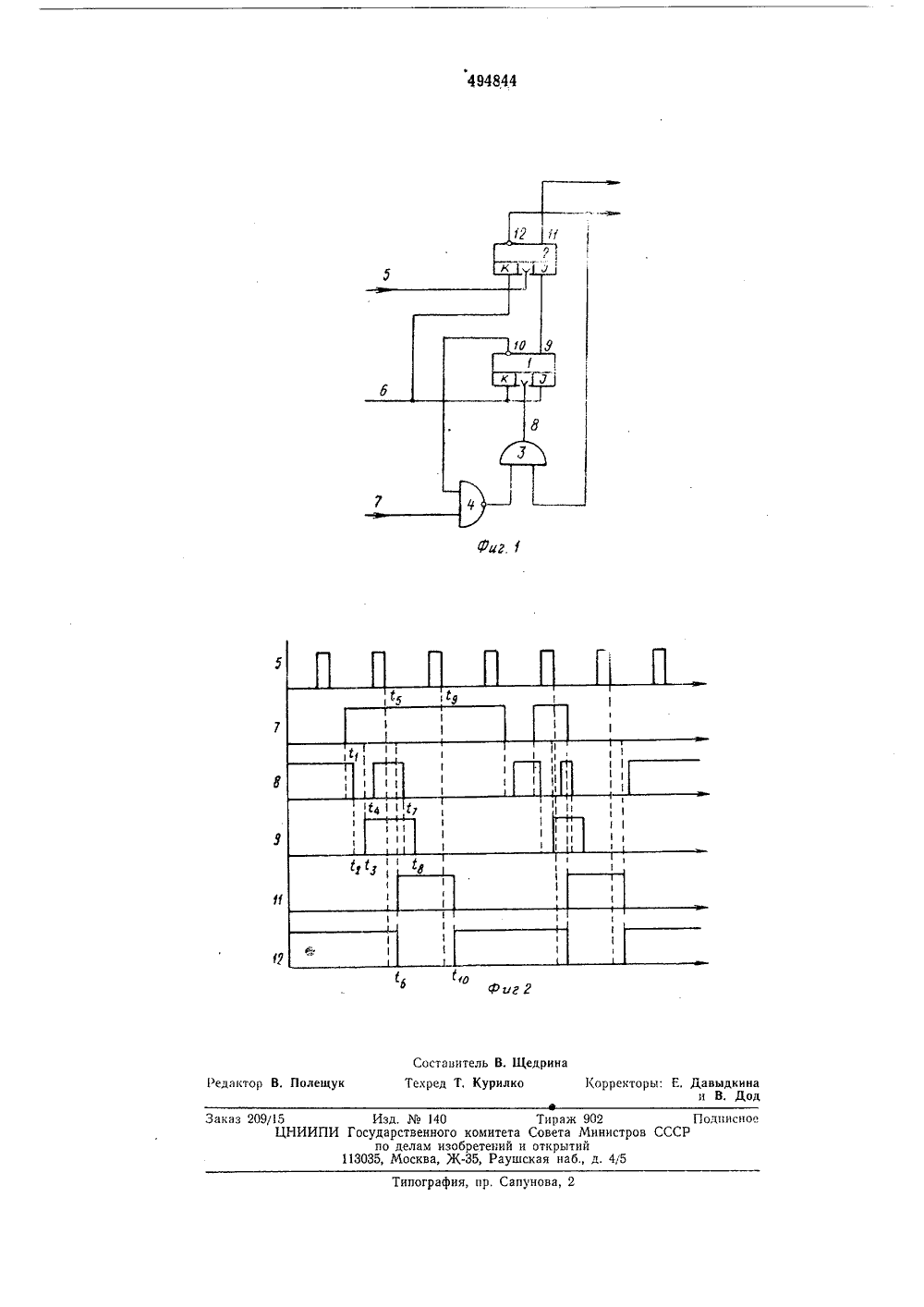

., ". Е:О П И С А Н И Е т 1 п 494844ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СОюз ьОкетских Социалистических Республик) М. Кл. Н 031 с 5/01Н 031 с 1700 22) Заявлено 28.02.7 нением заявкис присое осуаарственныи комитет овета Министров СССР(32) Приорите Опубликовано Дата опублик(53) У 1.374,3888.8) 12,75. Бюллетень45 делам изобретений и открытий ания описания 23.02.76(71) Заявите ОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬС Изобретение относится к импульсной технике, может быть использовано для установки элементов памяти в исходное состояние и подачи разовых командных сигналов.Известен формирователь одиночных импульсов, содержащий входной и формирующий 1 - К триггеры, схемы И и И - НЕ, причем единичный выход входного триггера соединен со входом 1 формирующего триггера, а нулевой выход входного триггера с одним из входов схемы И - НЕ, второй вход которой соединен с шиной управляющих импульсов, входы 1 и К входного триггера и вход К формирующего триггера соединены друг с другом и с шиной единицы.Для известного устройства характерны сбои при несовпадении управляющего импульса и задних фронтов по крайней мере двух синхронизирующих импульсов, что происходит при длительности управляющего импульса, меньшей двух периодов следования синхронизиру. ющих импульсов.Цель изобретения - расширение диапазона длительностей управляющих импульсов и повышение надежности срабатывания формирователя.В предлагаемом формирователе выход схемы И соединен с синхронизирующим входом входного триггера, выход схемы И - НЕ - с одним из входов схемы И, второй вход которой соединен с нулевым выходом формирющего триггера. На фиг. 1 приведена принципиальная схемаустройства, на фиг. 2 - диаграммы, поясняющие его работу.Формирователь содержит входной 1 - Ктриггер 1, формирующий 1 - К триггер 2, схему И 3, схему И - НЕ 4, шину синхро низирующих импульсов 5, шину логическойединицы 6, шину управляющих импульсов 7.Выход 8 схемы И 3 соединен с синхронизирующим входом триггера 1, единичный выход 9 которого соединен со входом 1 триг гера 2. Нулевой выход 10 триггера 2 связан содним из входов схемы И - НЕ 4, второй вход которой соединен с шиной 7. Входы 1 и К триггера 1 и вход К триггера 2 соединены друг с другом и с шиной 6. Шина 5 соединена с синхронизирующим входом триггера 2, единичный 11 и нулевой 12 выходы которого являются выходами устройства. Выход схемы И - НЕ 4 соединен с одним из входов схемы И 3, второй вход которой связан с выходом 12 триггера 2.Работает формирователь следующим образом, При включении питания, подаче синхронизирующих импульсов на шину 5 и сигнала логической единицы на шину 6 формирователь самоустанавливается в исходное состоязние. При этом на выходах 9 и 11 триггеров 1и 2 появляются потенциалы логического нуля,После подачи в момент 1 (фиг. 2) управляющего импульса на шину 7 триггер 1 изменяет свое состояние, так как на его входахи К имеется сигнал логической единицы(момент 1). В момент 1 посредством обратной связи с выхода 10 через схему И - НЕ4 сигнал на выходе 8 схемы И 3 принимаетпервоначальное значение логической единицы, При этом длительность управляющего импульса блокируется и не влияет на дальнейшую работу устройства. По окончании в момент 1 первого после срабатывания триггера1 синхронизирующего импульса сигнал логической единицы появляется на выходе 11формирующего триггера 2, так как на его входы 1 и К поданы сигналы логической единицы. Сигнал обратной связи с выхода 12триггера 2 переводит в исходное нулевоесостояние триггер 1 (момент 1).Следующий синхронизирующий импульспереводит триггер 2 в нулевое состояние,так как при этом на его входе 1 имеетсясигнал логического нуля, а на входе К -сигнал логической единицы. С выходов 11 и12 одновременно снимают прямой и инверсный импульсы. Последующие импульсы синхронизации не изменяют нулевое состояниетриггера 2, так как не изменяет своего состояния входной триггер 1,Формирователь возвращается в исходное 494844состояние по окончании действия либо управляющего импульса либо выходного импульса, как показано на фиг. 2.Для надежной работы устройства длитель 5 ность управляющего импульса должна бытьдостаточной для срабатывания входного 1 - К триггера 1. При этом сигнал на выходе формирователя появляется вне зависимости от временных соотношений управляюще го и синхронизирующих импульсов,Формула изобретенияФормирователь одиночных импульсов, со держащий входной и формирующий 1 - Ктриггеры, схемы И и И - НЕ, причем единичный выход входного триггера соединен со входом 1 формирующего триггера, а нулевой выход входного триггера - с одним из 20 входов схемы И - НЕ, второй вход которойсоединен с шиной управляющих импульсов, входы 7 и К входного триггера и вход К формирующего триггера соединены друг с другом и с шиной логической единицы, о т л ич аю щийся тем, что, с целью расширения диапазона длительностей управляющих импульсов и повышения надежности срабатывания, выход схемы И соединен с синхронизирующим входом входного триггера, выход 50 схемы И - НЕ - с одним из входов схемыИ, второй вход которой соединен с нулевым выходом формирующего триггера.каз 209/5цниип Тираж 902а Совета Минист и открытийшская наб д Изд. Ме 140Государственного комнте по делам изобретении13035, Москва, Ж, Рау всвое
