Формирователь импульсов

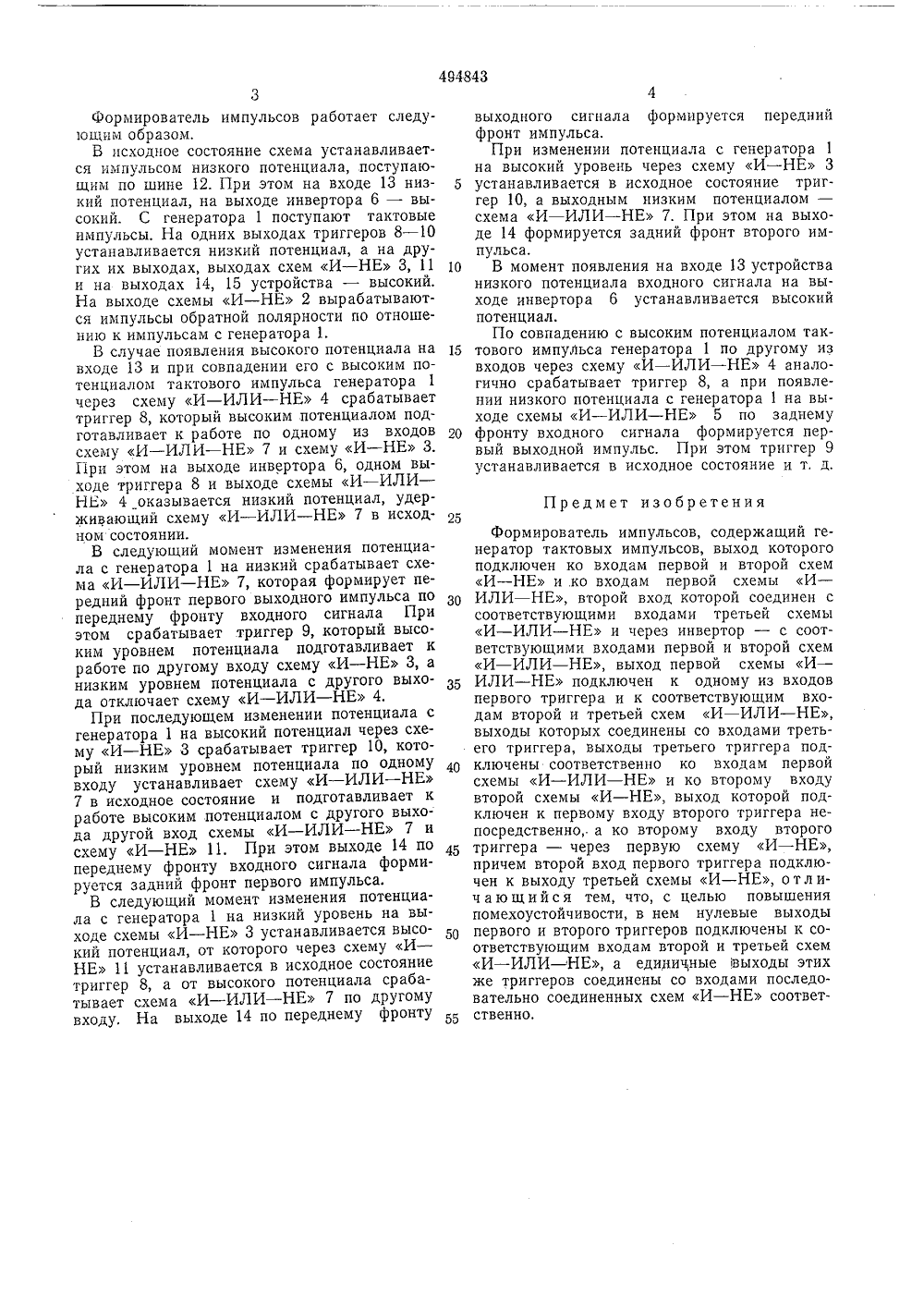

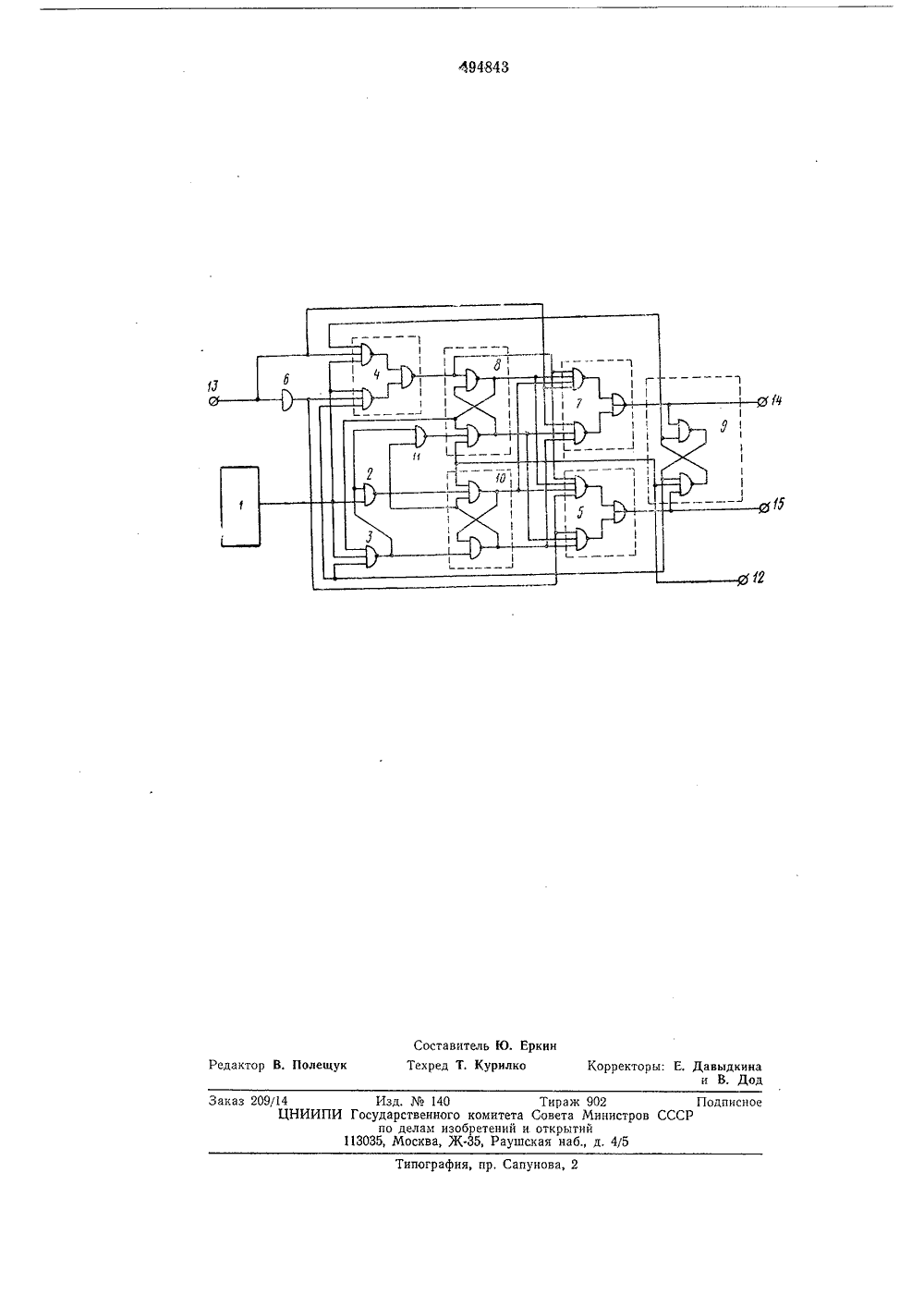

) Приорите Государственный комитет овета Министров ССпо делам изобретенн н открытий публиковано 05,12.75. Бюллетень45ата опубликования описания 23.02.76(71) Заявител 54) ФОРМИРОВАТЕЛЬ И Ъ 1Изобретение относится к радиотехнике, может быть использовано в устройствах дискретной автоматики и телемеханики.Известен формирователь импульсов, содержащий генератор тактовых импульсов, выход 5 которого подключен ко входам первой и второй схем И - НЕ и ко входам первой схемы И - ИЛИ - НЕ, второй вход которой соединен с соответствующими входами третьей схемы И - ИЛИ - НЕ и через инвертор - с 10 соответствующими входами первой и второй схем И - ИЛИ - НЕ, выход первой схемы И - ИЛИ - НЕ подключен к одному из входов первого триггера и к соответствующим входам второй и третьей схем И - ИЛИ - т 5 НЕ, выходы которых соединены со входами третьего триггера, выходы третьего триггера подключены соответственно ко входам первой схемы И - ИЛИ - НЕ и ко второму входу второй схемы И - НЕ, выход которой подключен к первому входу второго триггера непосредственно, а ко второму входу второго триггера - через первую схему И - НЕ, причем второй вход первого триггера подключен к выходу третьей схемы И - НЕ, 25Цель изобретения - повышение помехоустойчивости формирователя импульсов - достигается тем, что в предлагаемом формирователе нулевые выходы первого и второго триггеров подключены к соответствующим входам второй и третьей схем И - ИЛИ - НЕ, а единичные выходы этих же триггеров соединены со входами последовательно соединенных схем И - НЕ соответственно,На чертеже приведена принципиальная электрическая схема устройства.Выход генератора тактовых импульсов 1 подключен ко входам схем И - НЕ 2 и 3 и ко входам схемы И - ИЛИ - НЕ 4, второй вход которой соединен с соответствующими входами схемы И - ИЛИ - НЕ 5 и через инвертор 6 - с соответствующими входами схем И - ИЛИ - НЕ 4 и 7, Выход схемы И - ИЛИ - НЕ 4 подключен к одному из входов триггера 8 и к соответствующим входам схем И - ИЛИ - НЕ 5 и 7, выходы которых соединены со входами триггера 9. Выходы триггера 9 подключены соответственно ко входам схемы И - ИЛИ - НЕ 4 и ко второму входу схемы И - НЕ 3, выход которой подключен к первому входу триггера 10 непосредственно, а ко второму его входу - через схему И - НЕ 2, причем второй вход триггера 8 подключен к выходу схемы И - НЕ 11.Нулевые выходы триггеров 8 и 10 подключены к соответствующим входам схем И - ИЛИ - НЕ 5 и 7, а единичные входы связаны со входами последовательно соединенных схем И - НЕ 3 и 11 соответственно.3Формирователь импульсов работает следующим образом.В исходное состояние схема устанавливается импульсом низкого потенциала, поступающим по шине 12. При этом на входе 13 низкий потенциал, на выходе инвертора б - высокий. С генератора 1 поступают тактовые импульсы. На одних выходах триггеров 8 - 10 устанавливается низкий потенциал, а на других их выходах, выходах схем И - НЕ 3, 11 и на выходах 14, 15 устройства - высокий, На выходе схемы И - НЕ 2 вырабатываются импульсы обратной полярности по отношению к импульсам с генератора 1.В случае появления высокого потенциала навходе 13 и при совпадении его с высоким потенциалом тактового импульса генератора 1 через схему И - ИЛИ - НЕ 4 срабатывает триггер 8, который высоким потенциалом подготавливает к работе по одному из входов схему И - ИЛИ - НЕ 7 и схему И - НЕ 3.При этом на выходе инвертора б, одном выходе триггера 8 и выходе схемы И - ИЛИ - НЕ 4 оказывается низкий потенциал, удерживающий схему И - ИЛИ - НЕ 7 в исходном состоянии.В следующий момент изменения потенциала с генератора 1 на низкий срабатывает схема И - ИЛИ - НЕ 7, которая формирует передний фронт первого выходного импульса по переднему фронту входного сигнала При этом срабатывает триггер 9, который высоким уровнем потенциала подготавливает к работе по другому входу схему И - НЕ 3, а низким уровнем потенциала с другого выхода отключает схему И - ИЛИ - НЕ 4.При последующем изменении потенциала с генератора 1 на высокий потенциал через схему И - НЕ 3 срабатывает триггер 10, который низким уровнем потенциала по одному входу устанавливает схему И - ИЛИ - НЕ 7 в исходное состояние и подготавливает к работе высоким потенциалом с другого выхода другой вход схемы И - ИЛИ - НЕ 7 и схему И - НЕ 11, При этом выходе 14 по переднему фронту входного сигнала формируется задний фронт первого импульса.В следующий момент изменения потенциала с генератора 1 на низкий уровень на выходе схемы И - НЕ 3 устанавливается высокий потенциал, от которого через схему И - НЕ 11 устанавливается в исходное состояние триггер 8, а от высокого потенциала срабатывает схема И - ИЛИ - НЕ 7 по другому входу. На выходе 14 по переднему фронту494843 выходного сигнала формируется передний фронт импульса.При изменении потенциала с генератора 1 на высокий уровень через схему И - НЕ 3 устанавливается в исходное состояние триггер 10, а выходным низким потенциалом - схема И - ИЛИ - НЕ 7. При этом на выходе 14 формируется задний фронт второго импульса.В момент появления на входе 13 устройства низкого потенциала входного сигнала на выходе инвертора б устанавливается высокий потенциал.По совпадению с высоким потенциалом тактового импульса генератора 1 по другому из входов через схему И - ИЛИ - НЕ 4 аналогично срабатывает триггер 8, а при появлении низкого потенциала с генератора 1 на выходе схемы И - ИЛИ - НЕ 5 по заднему фронту входного сигнала формируется первый выходной импульс. При этом триггер 9 устанавливается в исходное состояние и т. д. 5 10 15 20Предмет изобретения 25Формирователь импульсов, содержащий генератор тактовых импульсов, выход которого подключен ко входам первой и второй схем И - НЕ и .ко входам первой схемы И - З 0 ИЛИ - НЕ, второй вход которой соединен ссоответствующими входами третьей схемы И - ИЛИ - НЕ и через инвертор - с соответствующими входами первой и второй схем И - ИЛИ - НЕ, выход первой схемы И - З 5 ИЛИ - НЕ подключен к одному из входовпервого триггера и к соответствующим входам второй и третьей схем И - ИЛИ - НЕ, выходы которых соединены со входами третьего триггера, выходы третьего триггера под ключены соответственно ко входам первойсхемы И - ИЛИ - НЕ и ко второму входу второй схемы И - НЕ, выход которой подключен к первому входу второго триггера непосредственно, а ко второму входу второго триггера - через первую схему И - НЕ, причем второй вход первого триггера подключен к выходу третьей схемы И - НЕ, о т л ич а ю щ и й с я тем, что, с целью повышения помехоустойчивости, в нем нулевые выходы 50 первого и второго триггеров подключены к соответствующим входам второй и третьей схем И - ИЛИ - НЕ, а единичные выходы этих же триггеров соединены со входами последовательно соединенных схем И - НЕ соответТипография, пр, Сапунова, 2 Заказ 209/14 Изд.140 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
