Вибросушилка кипящего слоя для сыпучих и гранулированных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 494579
Автор: Калиновская
Текст

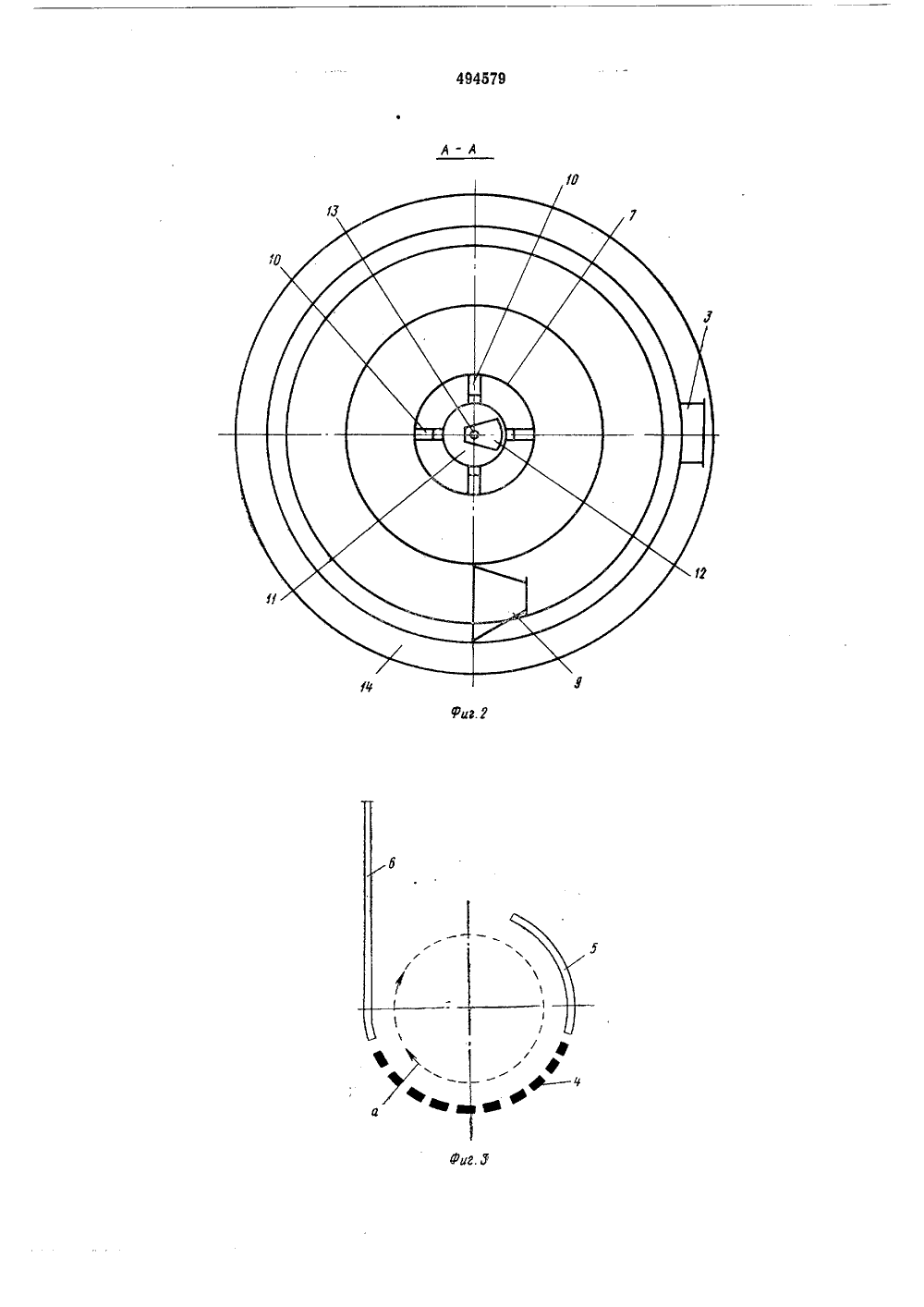

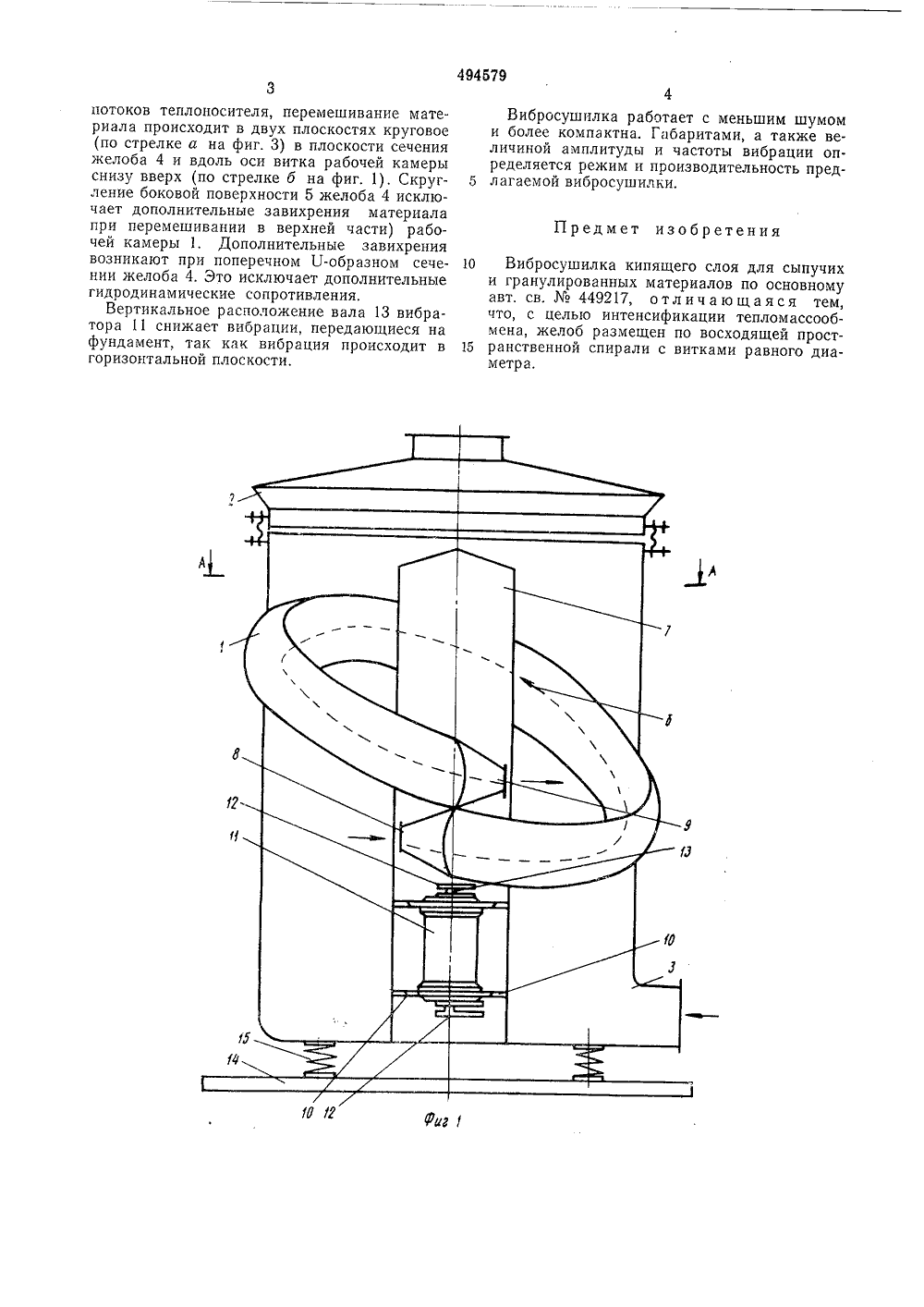

р 494579 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик.51) М. Кл. Г 26 Ь 17/10 ид-ву 449217 1) Дополнительно 21) 1994586/24-6 22) Заявлен 02 1 заявкиоединени Государственный комите Совета Министров ССС ло делам изобретенийи открытий 3) ПриоритеБюллетень4 Опубликовано 05,12.75 Дата опубликования описания 30,01(72) Автор изобретеш П. Калиновска Львовский ордена Ленина политехнический институт 1) Заяьитсл) ВИБРОСУШИЛКА КИПЯЩЕГО СЛОЯ ДЛЯ СЫПУЧИХ И ГРАНУЛИРОВАННЫХ МАТЕРИАЛОВИзобретение относится к сушильной технике,По основному авт, св.449217 известна вибросушилка для сыпучих и гранулированных материалов, например химических продуктов, содержащая установленную на амортизаторах рабочую камеру с газораспределительным желобом 1.1-образного профиля и дебалансный вибратор, причем камера выполнена кольцевой, а желоб в виде полутбра, и ось вибратора совмещена с осью камеры, а его грузы неуравновешены.Цель изобретения - интенсификация тепломассообмена - достигается тем, что желоб размещен по восходящей пространственной спирали с витками равного диаметра.На фиг. 1 схематически изображена предлагаемая вибросушилка, на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - поперечное сечение желоба и траектория поперечного движения материала,Вибросушилка состоит из рабочей камеры , неподвижного конфузора 2 и воздухоподводящего короба 3, Нижняя поверхность камеры 1 перфорирована и образует желоб 4.Наружная боковая поверхность 5 желоба 4 имеет скругленную форму, а внутренняя 6 - прямая и соединена, например сваркой, с центральным полым цилиндром 7. Нижний виток желоба снабжен устройством 8 для загрузки материала, а верхний виток - устройством 9 - для выгрузки. Внутри центрального полого цилиндра 7 на посадочных местах 10 установлен вибратор 11 с верхни ми и нижними грузами 12. Вал 13 вибратора11 установлен вертикально.По окружности кольцевого основания камеры на фундаменте 14 закреплены амортизаторы-пружины 15, на которых установлена 10 камера 1 вибросушилки.Принцип работы вибросушилки заключается в следующем. Материал непрерывно подается в загрузочное устройство 8 и по мере продвижения в рабочей камере 1 к устройст ву 9 для выгрузки подвергается сушке теплоносителем, поступающим в виброкипящий слой материала через воздухоподводящий короб 3 и перфорированную стенку желоба 4.Увлажненный теплоноситель удаляется через 20 конфузор 2, Рабочая камера 1 установлена напружинах 15 и при работе вибратора 11 колеблется в различных направлениях по замкнутой круговой траектории под действием возмущающей силы вала 13 с неуравновешенной 25 массой грузов 12, Под действием вынужденных колебаний вибратора поступающий в рабочую камеру 1 материал совершает вращательное движение, противоположное вращению вала 13 вибратора. В результате нало жения вибрационного воздействия, а такжепотоков теплоносителя, перемешивание материала происходит в двух плоскостях круговое (по стрелке а на фиг. 3) в плоскости сечения желоба 4 и вдоль оси витка рабочей камеры снизу вверх (по стрелке б на фиг. 1). Скругление боковой поверхности 5 желоба 4 исключает дополнительные завихрения материала при перемешивании в верхней части) рабочей камеры 1. Дополнительные завихрения возникают при поперечном Б-образном сечении желоба 4. Это исключает дополнительные гидродинамические сопротивления.Вертикальное расположение вала 13 вибратора 11 снижает вибрации, передающиеся на фундамент, так как вибрация происходит в горизонтальной плоскости. Вибросушцлка работает с меньшим шумоми более компактна. Габаритами, а также величиной амплитуды и частоты вибрации определяется режим и производительность пред лагаемой вибросушилки.Предмет изобретения10 Вибросушилка кипящего слоя для сыпучихи гранулированных материалов по основному авт. св.449217, отличающаяся тем, что, с целью интенсификации тепломассообмена, желоб размещен по восходящей прост ранственной спирали с витками равного диаметра.
СмотретьЗаявка
1994586, 04.02.1974
ЛЬВОВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
КАЛИНОВСКАЯ ОЛЬГА ПЕТРОВНА
МПК / Метки
МПК: F26B 17/10
Метки: вибросушилка, гранулированных, кипящего, слоя, сыпучих
Опубликовано: 05.12.1975
Код ссылки
<a href="https://patents.su/3-494579-vibrosushilka-kipyashhego-sloya-dlya-sypuchikh-i-granulirovannykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Вибросушилка кипящего слоя для сыпучих и гранулированных материалов</a>
