Тонкопленочный роторный аппарат для процессов испарения и дистилляции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 483985
Авторы: Марченко, Тютюнников
Текст

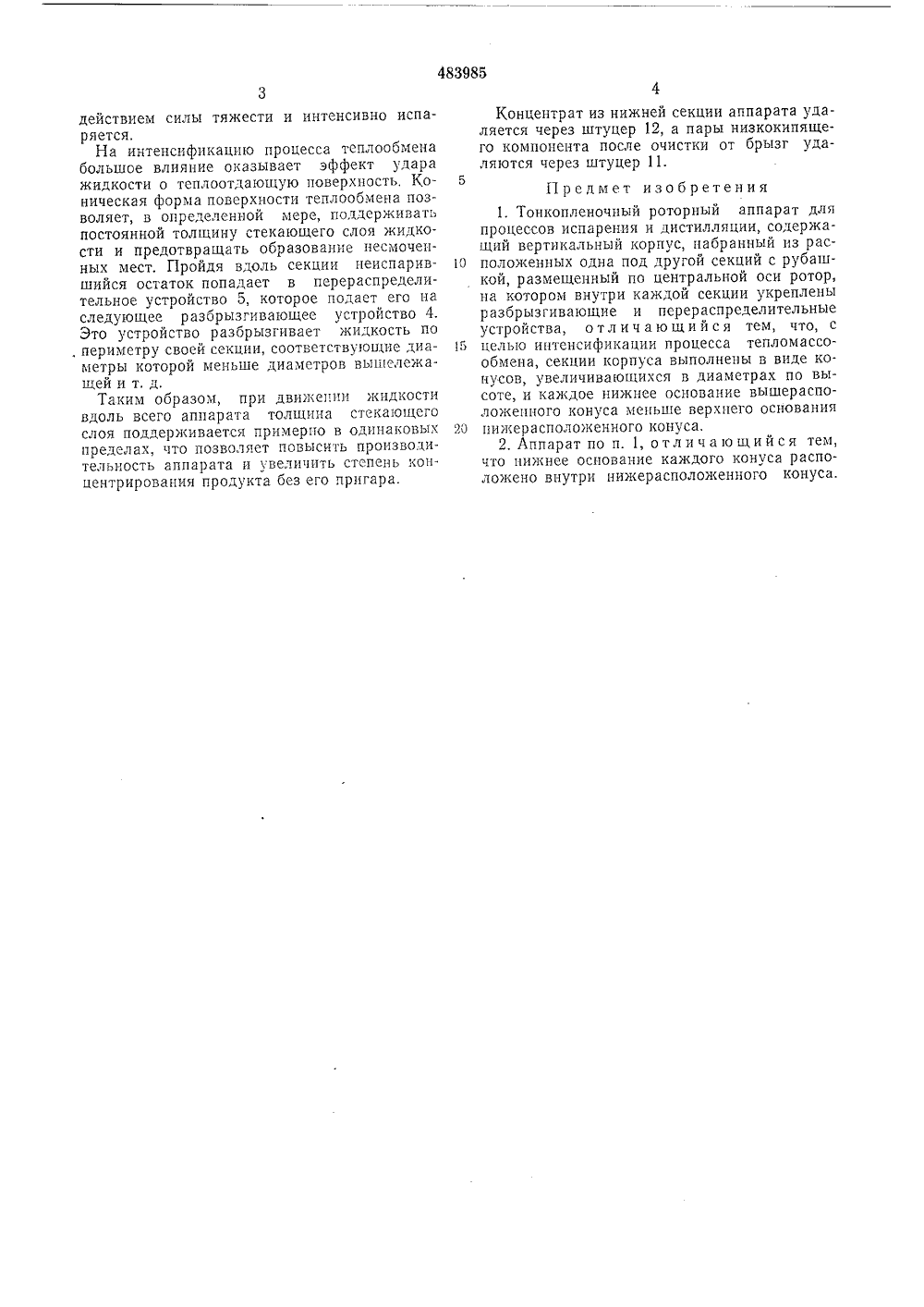

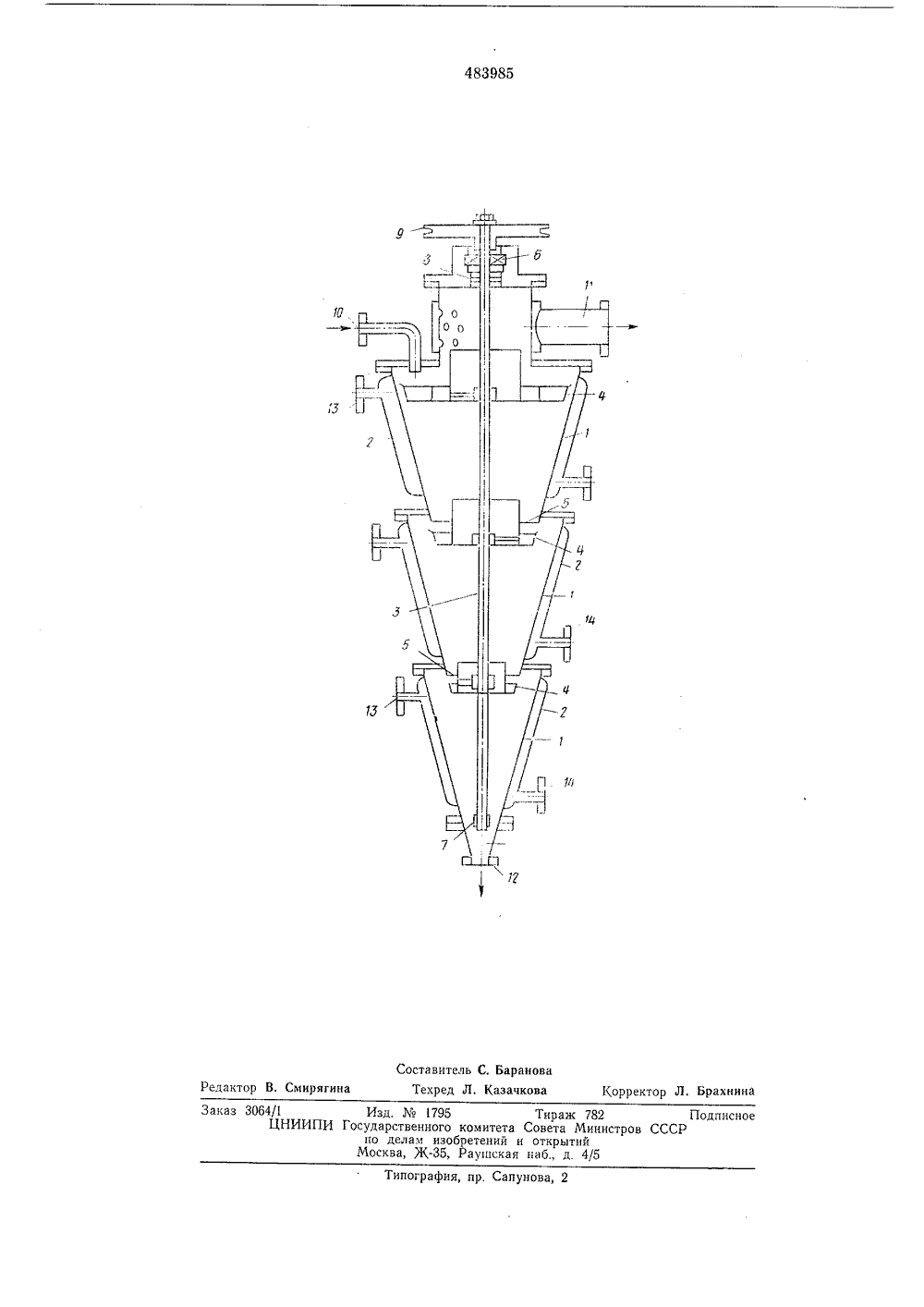

Союз Советских Социалистических Республик) Приоритет Государственный комитет Совета Министров СССР по делам изобретенийи открытий) ТОНКОПЛЕНОЧНЫЙ РОТОРНЫЙ АППАРАТ ПРОЦЕССОВ ИСПАРЕНИЯ И ДИСТИЛЛЯЦИИ На чертеже и коплецочный ро разрез. Аппарат соде 5 расположенных ющими рубашка нены в виде кон метрах по высо тральной оси ро 0 укреплены разб делительные 5 у устройства могу в виде дисков с щается в двух педлагаемыи тонрат, продольный зображенторный ап Для герметичности ца верхнем конце валяаппарата укреплено уплотнение 8. Ротор приводится во вращение от шкива 9, Продукт ваппарат подается по штуцеру 10, по штуцеру20 11 отводятся пары легколетучего компонента,а по штуцеру 12, расположенному ца нижнемконусе из аппарата удаляется концентрат.Для подвода греющего пара и отвода конденсата на рубашках корпуса имеются штуцера25 13 и 14,Работает аппарат следующим образом.Исходный продукт по штуцеру 1 О подают ваппарат ца верхнее разбрызгивающее устройство 4 ротора, Жидкость, разбрызганная ца30 поверхности теплообмена, стекает по цсй под Изобретение относится к области химического машиностроения, а именно к тонкопленочным роторцым аппаратам, применяемым в химической и смежных отраслях промышленности при концентрировании и дистилляции температуронестойких органических продуктов,Известен тонкопленочный роторный аппарат, содеркатций вертикальный корпус, набранный из расположенных одна под другой секций с рубашкой, размещенный на центральной оси ротор, ца котором внутри каждой секции укреплены разбрызгивающие и перераспределительные устройства.Такие аппараты неудобны тем, что по мере стекация слоя жидкости происходит нарушение его целостности при испарении жидкости из слоя, в результате этого пригорает продукт ца границах цесмочеццых мест при увеличении степени концентрирования продукта за один проход.Для интенсификации процесса тепломассообмена в предлагаемом аппарате секции корпуса выполнены в виде коцусов, увеличивающихся в диаметрах по высоте, и каждое нижнее основание вышерасположеццого конуса меньше верхнего основания цижерасположенцого конуса, Нижнее основание каждого конуса может быть расположено внутри шжсрасположеццого конуса,жит корпус 1 наоранныи цзодна под другой секций с греми 2. Секции корпуса выполусов, увеличивающихся в диате. На размещенном по цецторе 3 внутри каждой секции рызгиваюгцие 4 и перераспрестройства. Разбрызгивающие т быть выполнены, например, отбортовкой. Вал ротора враодшипниках 6 и 7,действием силы тяжести и интенсивно испаряется,На интенсификацию процесса теплообмена большое влияние оказывает эффект удара жидкости о теплоотдающую поверхность, Коническая форма поверхности теплообмена позволяет, в определенной мере, поддерживать постоянной толщину стекающего слоя жидкости и предотвращать образование несмоченных мест, Пройдя вдоль секции пеиспарившийся остаток попадает в перераспределительное устройство 5, которое подает его на следующее разбрызгивающее устройство 4. Это устройство разбрызгивает жидкость по . периметру своей секции, соответствующие диаметры которой меньше диаметров вышележащейит, д.Таким образом, при движении жидкости вдоль всего аппарата толщина стекающего слоя поддерживается примерно в одинаковых пределах, что позволяет повысить производительность аппарата и увеличить степень концентрирования продукта без его пригара. Концентрат из нижней секции аппарата удаляется через штуцер 12, а пары низкокипящего компонента после очистки от брызг удаляются через штуцер 11.5Предмет изобретения1. Тонкопленочный роторный аппарат дляпроцессов испарения и дистилляции, содержащий вертикальный корпус, набранный из расО положенных одна под другой секций с рубашкой, размещенный по центральной оси ротор,на котором внутри каждой секции укрепленыразбрызгивающие и перераспределительныеустройства, отличающийся тем, что, с15 целью интенсификации процесса тепломассообмена, секции корпуса выполнены в виде конусов, увеличивающихся в диаметрах по высоте, и каждое нижнее основание вышерасположепного конуса меньше верхнего основания20 нижерасположенного конуса,2. Аппарат по п. 1, о т л и ч а ю щ и й с я тем,что нижнее основание каждого конуса расположено внутри нижерасположенного конуса.483985 СЦ П ставитель С. БарановаТехред Л. Казачкова Редакт В, Смирнгина Тираж 782овета Министров Соткрытийаб., д, 4/5 ПодппсноР ипография, пр, Сапунова Заказ 3064/1ЦНИИ Изд.1795Государственного комитета по делам изобретений и Москва, Ж-З 5, Раушская Корректор Л. Брахнин
