Устройство для отбора информации

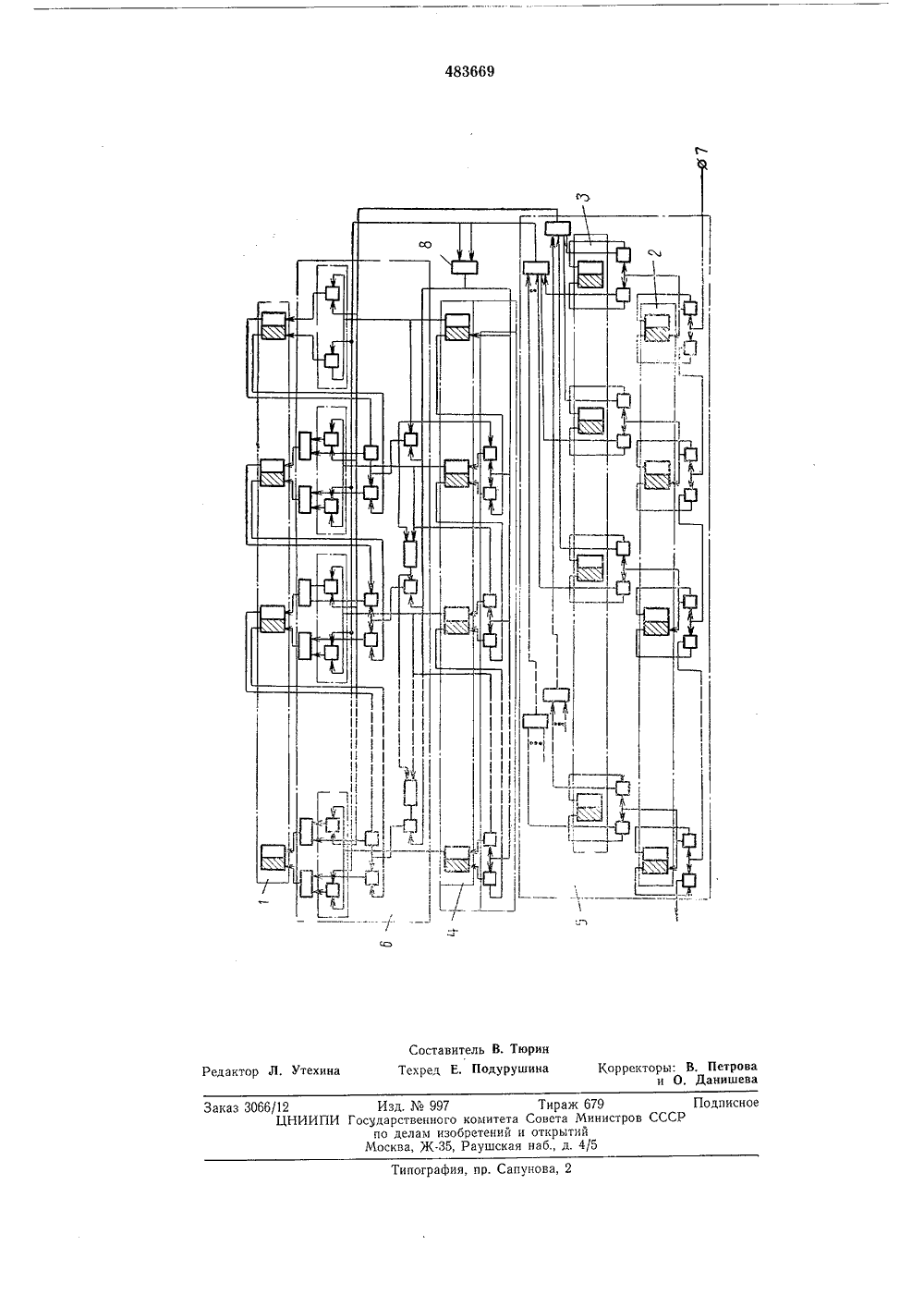

1 ц 1 483669 Союз Советских Социалистических Республик(51) М. Кл. 6 061 7 ением заявкис прис сударственнын комитет овета Министров СССР о делам изобретенийи открытий(23) ПриоритетОпубликовано 05,09.75, БюллетеньДата опубликования описания 23.12.74) УСТРОЙСТВО ДЛЯ ОТБОРА ИНФОРМАЦИИ Изобретение относится к области вычислительной техники и может быть использованов ЭВМ, предназначенных, например, для обработки данных в автоматизированных системахуправления.Известно устройство для отбора информации, содержащее узел для сортировки информации,Цель изобретения заключается в увеличениибыстродействия устройства.10Эта цель достигается тем, что в предложенное устройство введены схема ИЛИ, сдвигающий регистр и блок сдвига информации,Выходы 1 триггеров сдвигающего регистрасоединены с соответствующими информационными входами блока сдвига информации. Выход схемы ИЛИ соединен со сдвигающимвходом сдвигающего регистра, первый вход -с первым входом блока сдвига информации ипервым выходом узла для сортировки информации, а второй вход - со вторым входом блока сдвига информации и вторым входом узладля сортировки информации.На чертеже дана схема устройства.Устройство содержит регистры числа 1 - 3, 25сдвигающий регистр 4, узел для сортировкиинформации 5, блок сдвига информации 6,управляющий вход 7 и схему ИЛИ 8.Регистры 1 - 4, предназначенные для хранения первого, второго третьего и четвертого ЗО аргументов соответственно состоят из статических триггеров, устанавливаемых в нулевое состояние по левому входу и в единичное по правому. Левые выходы триггеров считаются нулевыми, а правые - единичными (шины установки в О и 1 не показаны).Устройство при выполнении операции вставки работает следующим образом,Перед началом поступления тактовых импульсов на вход узла для сортировки информации значения участвующих в операции аргументов должны находиться в своих регистрах, По каждому тактовому импульсу на одном из выходов узла для сортировки информации появляется сигнал, который поступает на блок сдвига информации, содержащейся в первом регистре числа и, производя сдвиг, освобождает место в этом регистре числа для приема значения очередного разряда из третьего регистра числа. Кроме того, сигнал поступает на все группы схем блока сдвига, но воспринимается только той группой, которая соответствует разряду, в котором находится единица в сдвигающем регистре, и устанавливает соответствующий триггер первого регистра числа в требуемое состояние, т. е. осуществляется собственно вставка значения некоторого разряда содержимого третьего регистра числа в освободившееся место в первом регистре числа. Далее сигнал поступает на схему сдвига содержимого четвертого регистра числа, производит сдвиг этого содержимого и, таким образом, выполняется подготовка к приему очередного значения разряда, которое будет выдано из третьего регистра по следующему тактовому импульсу. Признаком окончания операции может служить нулевое состояние четвертого и второго регистров числа.Схема сдвига произвольной части содержимого первого регистра числа построена так, что освобождаемые при сдвиге содержимого этого регистра разряды заполняются передаваемыми в них значениями разрядов третьего регистра числа, поэтому надобность в установке в нулевое состояние соответствующих триггеров первого регистра числа отпадает и соответствующая цепь может быть исключена (хотя наличие ее не изменяет работы узла в целом, но увеличивает число элементов и связей).Таким образом, устройство позволяет непо. средственно и быстро выполнять вставку в первое слово в месте, обозначенном единицей в четвертом слове, произвольного набора значений разрядов, выбранных из третьего слова, отмеченных единицами во втором слове.5Предмет изобретенияУстройство для отбора информации, содержащее узел для сортировки информации, о тличающееся тем, что, с целью увеличе ния быстродействия устройства, в него введены схема ИЛИ, сдвигающий регистр и блок сдвига информации; причем выходы 1 триггеров сдвигающего регистра соединены с соответствующими информационными входами 15 блока сдвига информации; выход схемыИЛИ соединен со сдвигающим входом сдвигающего регистра, первый вход - с первым входом блока сдвига информации и первым выходом узла для сортировки информации, 0 а второй - со вторым входом блока сдвигаинформации и вторым входом узла для сорти.ровки информации.кто текина аказ 3066/12ЦНИИСоставитель В. Тюрин хред Е. Подурушина Тираж 679 Подписное а Совета Министров СССР и открытий ая наб., д. 4/5Типография, пр. Сапунова, 2 Изд.997 осударственного комите по делам изобретени Москва, Ж, Раушс
